Чехол для трубки для Seeed Studio XIAO nRF52840 и Wio-SX1..

Компактный трубчатый корпус, предназначенный для комплекта Seeed Studio XIAO nRF52840 и Wio‑SX1262.
Этот чехол подходит для портативных узлов Meshtastic или MeshCore LoRa, питающихся от одной литий-ионной батареи 18650.

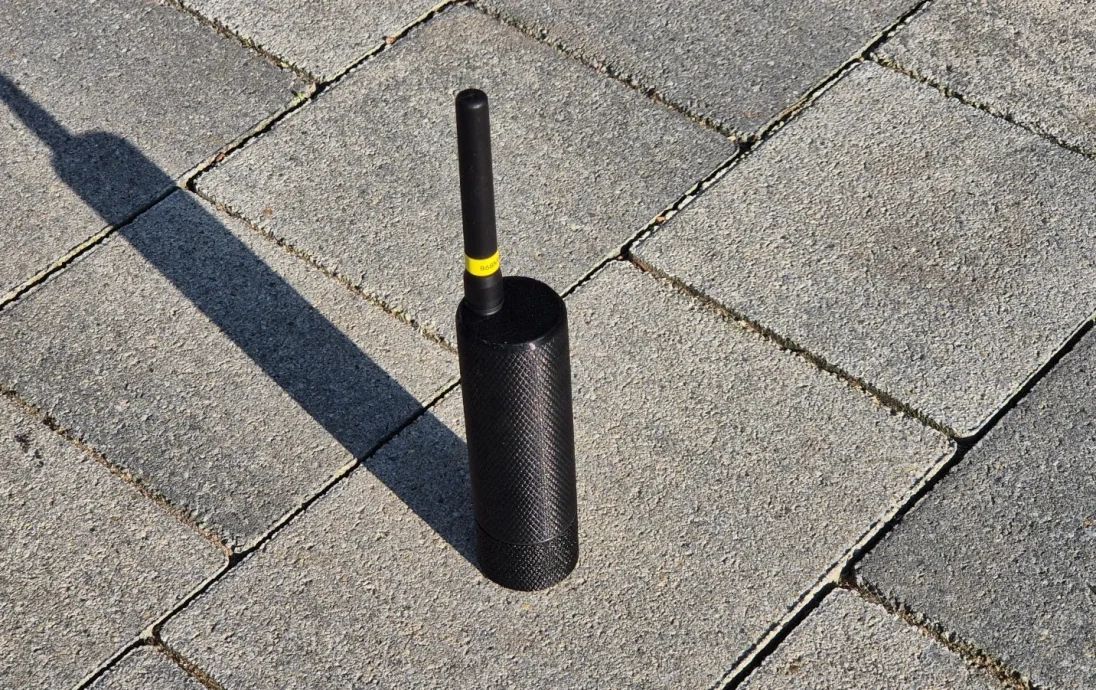

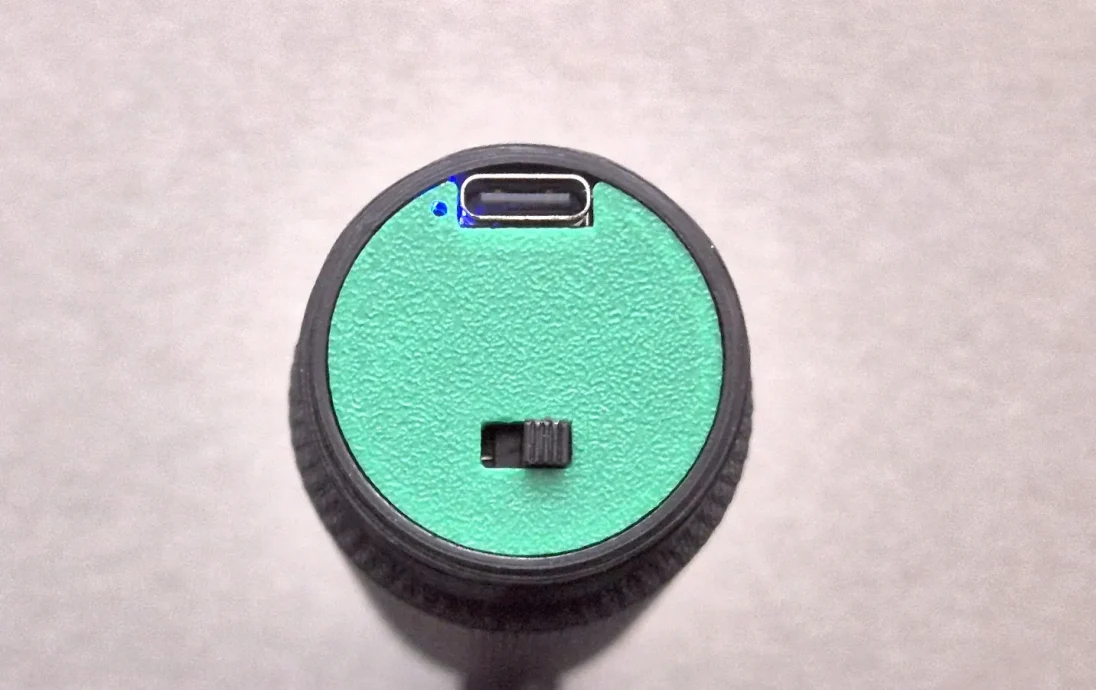

Цилиндрическая конструкция защищает электронику, сохраняя при этом вес устройства и удобство его установки и переноски. Внешняя антенна подключается через разъем SMA, а боковой тумблер обеспечивает простое управление питанием.

Посмотреть комплект можно здесь: https://www.seeedstudio.com/XIAO-nRF52840-Wio-SX1262-Kit-for-Meshtastic-p-6400.html.

Настройки печати

Материал: ПЭТГ

Высота слоя: 0,2 мм

Стены: 4 периметра

Заполнение: 15%

Опоры: органические опоры рекомендуются для всех частей, кроме основного корпуса.

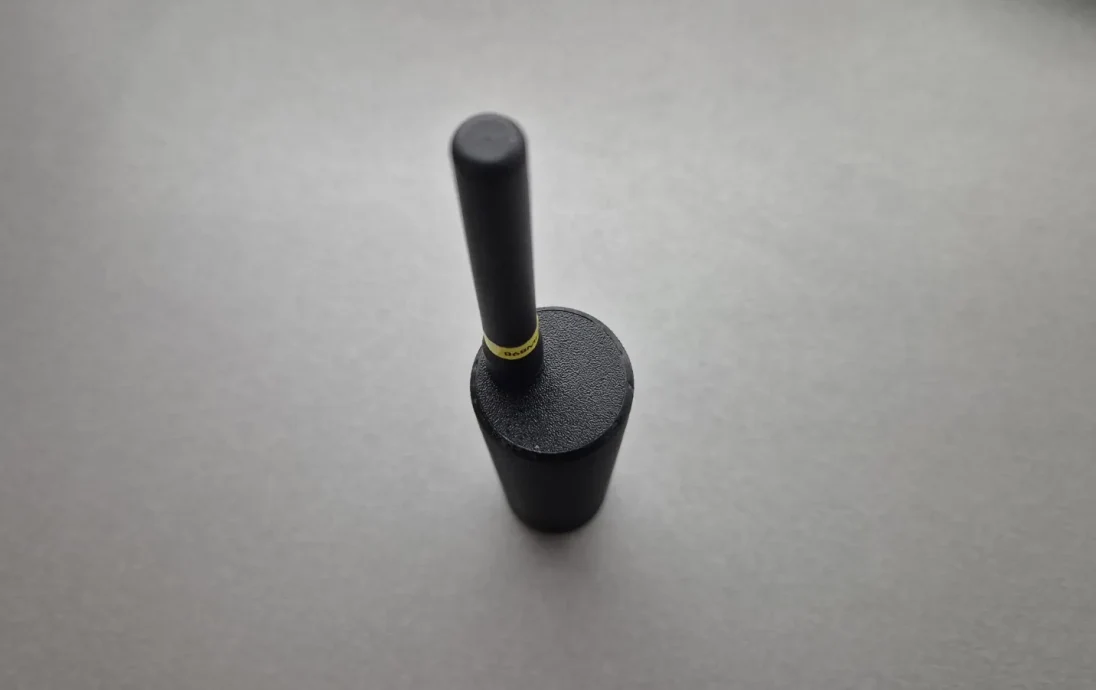

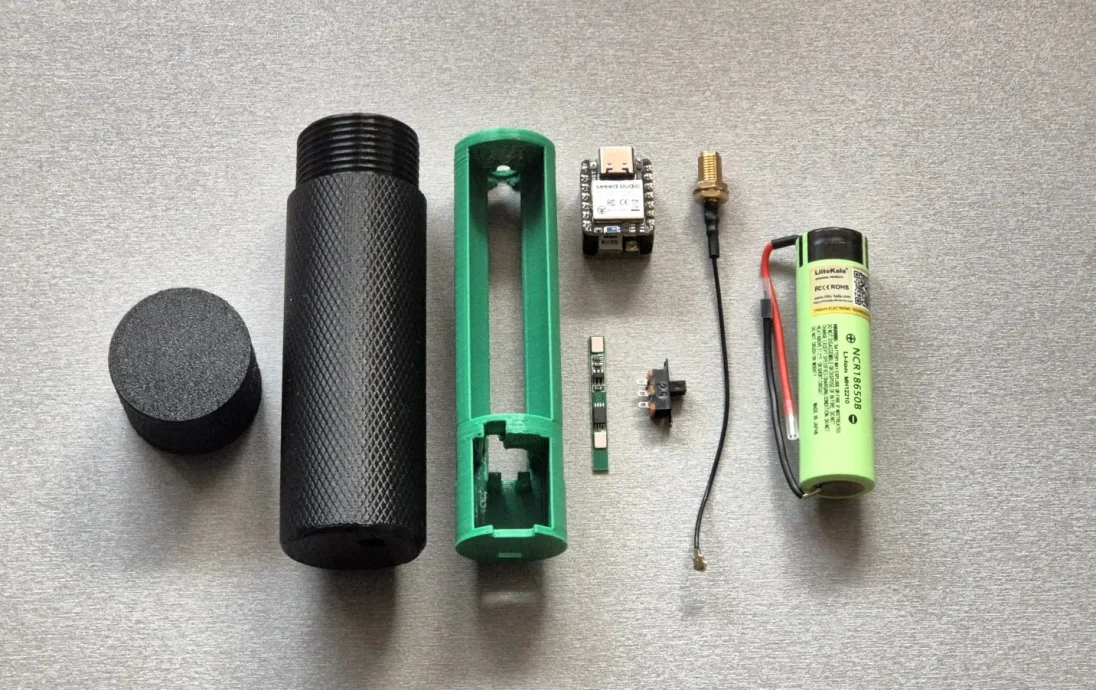

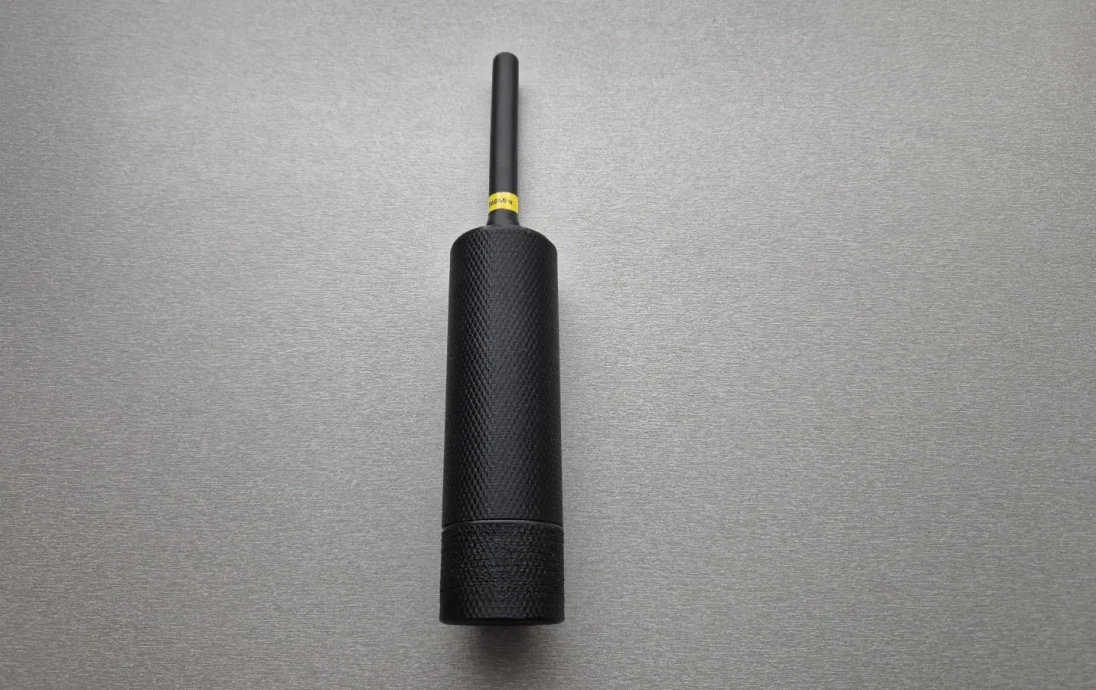

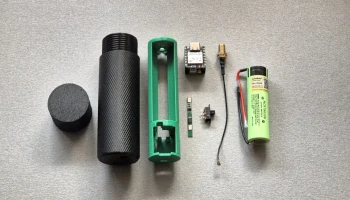

Спецификация материалов

Комплект XIAO nRF52840 и Wio-SX1262

тумблер

Panasonic NCR18650B (3,7 В, 3400 мАч)

Плата защиты литий-ионного аккумулятора 18650

Кабель SMA-K — IPX (10 см)

антенна с разъемом SMA

соединительные провода

Сборка

Распечатайте все части.

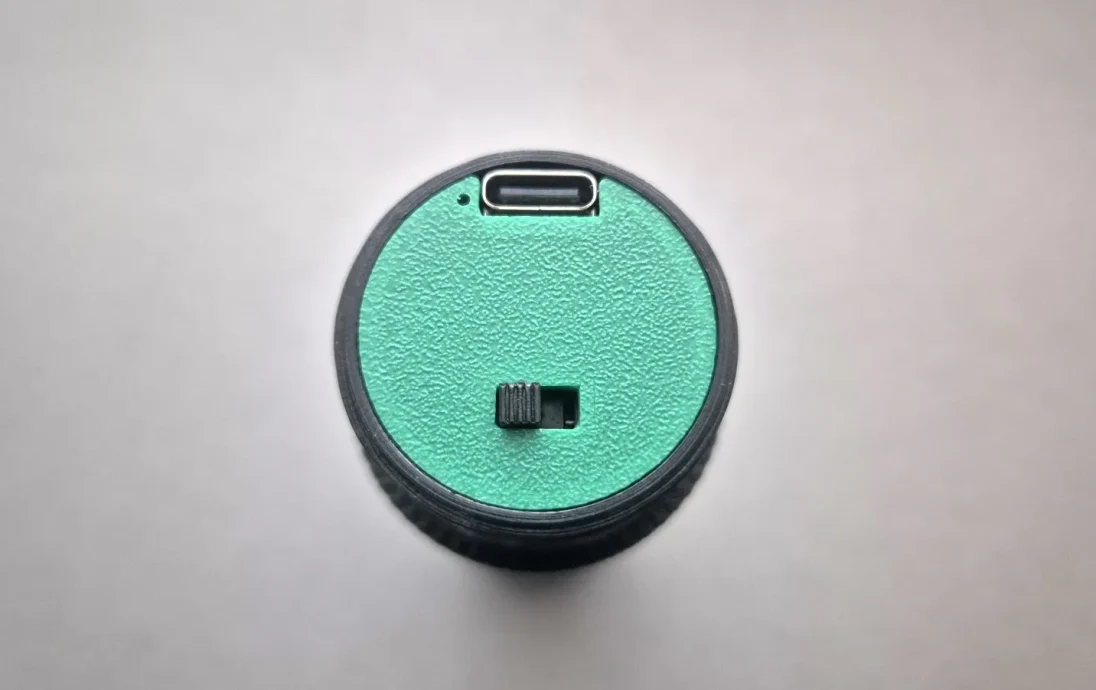

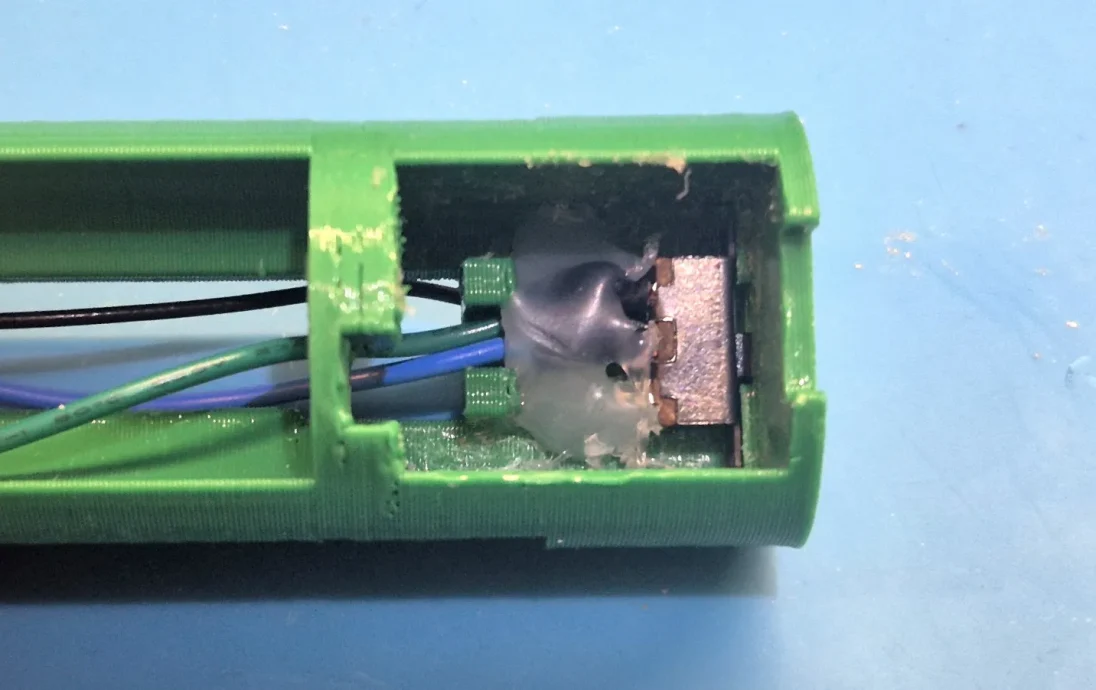

Установите тумблер

Припаяйте провода к выключателю.

Поместите его в слот переключателя.

Закрепите его горячим клеем.

Подключите плату XIAO

Припаяйте провода к контактам BAT+ и BAT- на плате XIAO nRF52840.

Подключите аккумулятор

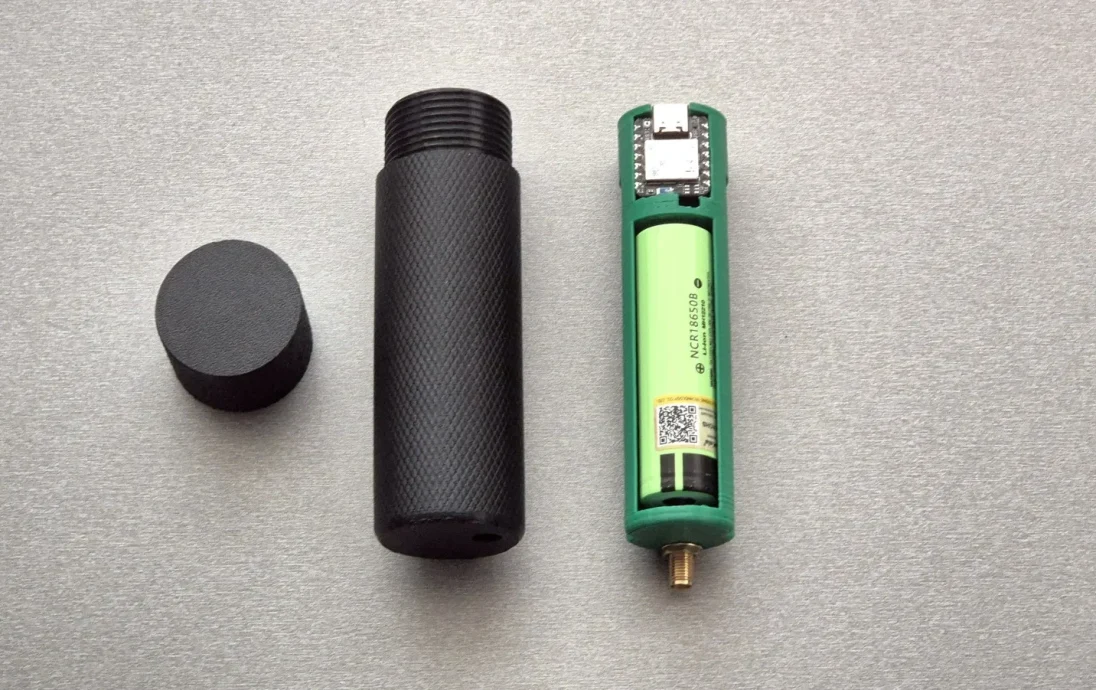

Припаяйте плату защиты аккумулятора к аккумулятору 18650.

Подключите выход платы защиты к проводам питания платы XIAO.

Установите разъем антенны

Вставьте пигтейл SMA-K → IPX в корпус.

Подключите конец IPX к плате SX1262.

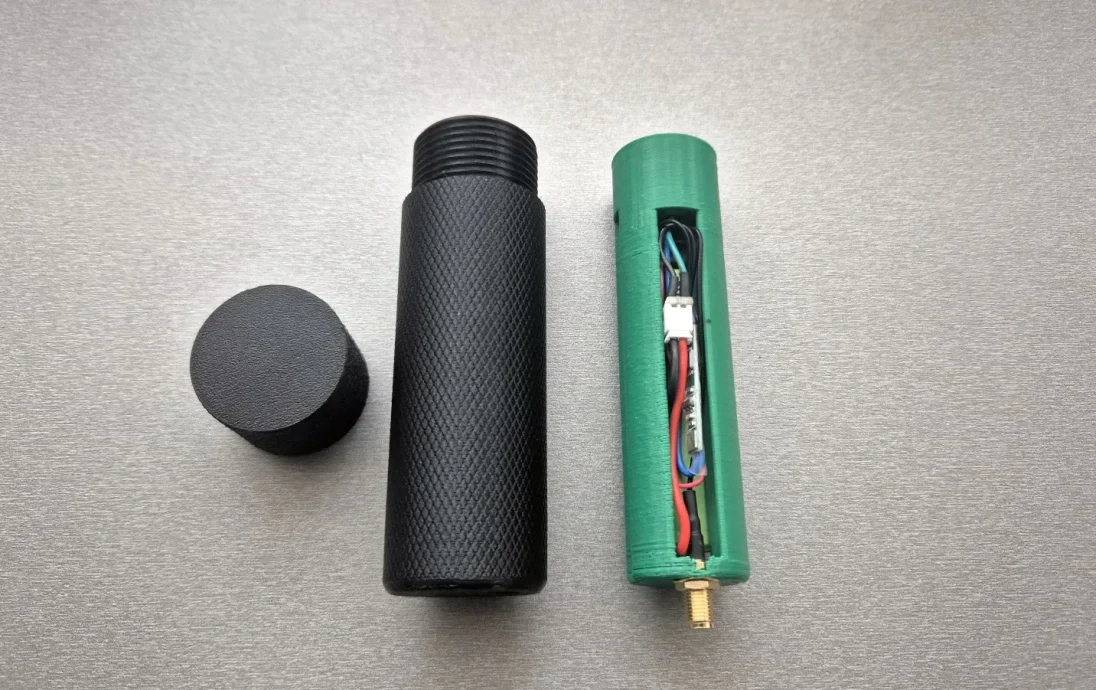

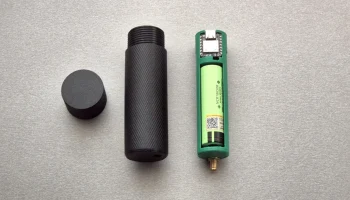

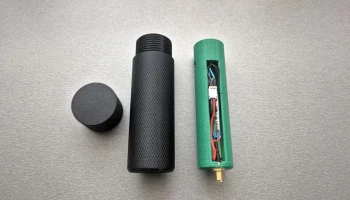

Вставьте все компоненты в трубку и закройте корпус.

Необязательно

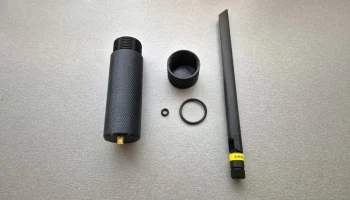

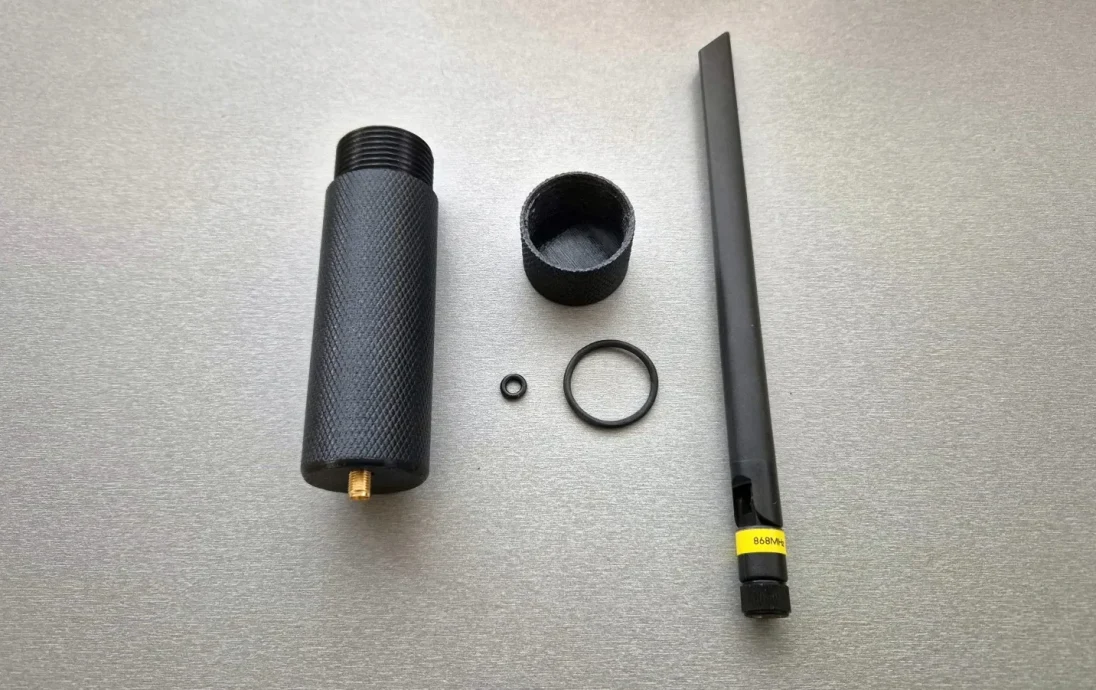

Для повышения влагостойкости можно добавить резиновые уплотнительные кольца:

между антенной и разъемом SMA

между трубкой и крышкой

Это помогает защитить электронику при использовании вне помещения.
