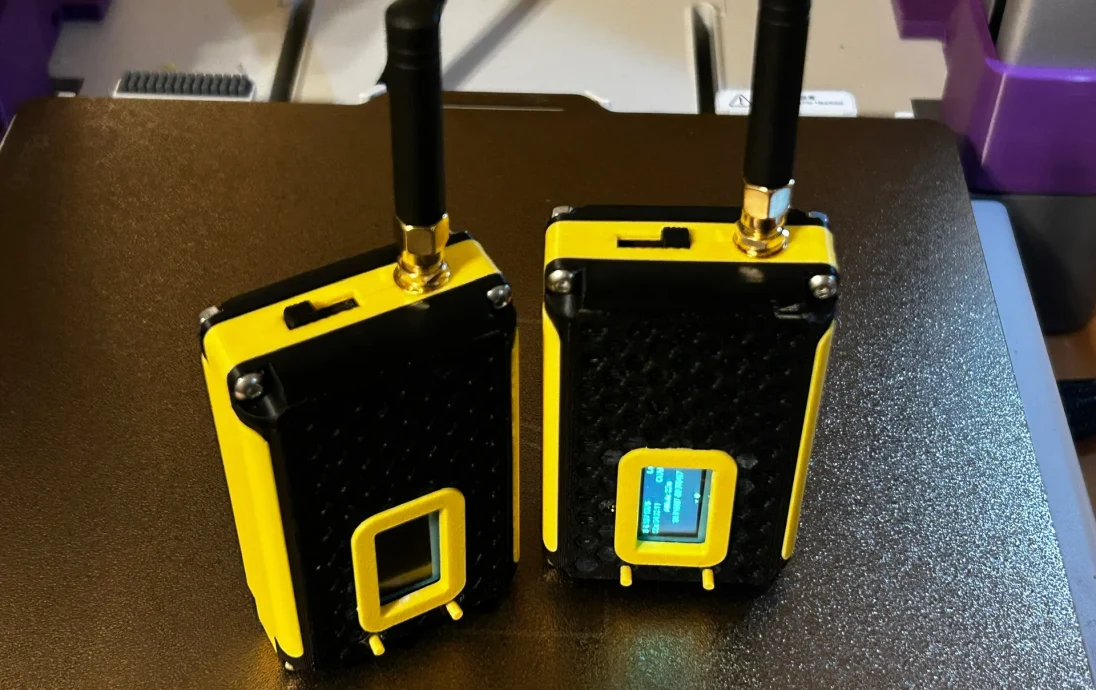

Heltec Tracker LoRa Meshtastic Enclosure V3 (обновлено 05..

Я купил модуль LoRa на Amazon, чтобы начать изучать Meshtastic, и после его получения понял, что мне нужен для него корпус. Я не представлял, насколько легко это будет настроить. Я предполагаю, что если вы здесь, у вас, вероятно, есть то, что вам нужно, но на всякий случай я перечислил это ниже. Ознакомьтесь со списком запчастей. Я всегда держу при себе коробку с винтами и гайками М3 и держу ее на складе.

Список запчастей:

Товары, которые вам понадобятся (или уже есть!) Это партнерские ссылки Amazon, использование которых вам ничего не стоит, но помогает поддерживать мои проекты. Я получаю небольшую комиссию от покупок, совершенных по этим ссылкам.

https://amzn.to/3EOnS6J — модуль беспроводного трекера с TFT-дисплеем и обновленным комплектом антенн, совместимый с Arduino, поддерживающий WiFi LoRa GNSS GPS, макетная плата (863-928 МГц)
https://amzn.to/4bajvz7 — Аккумулятор Makerfocus 3000 мАч
ИЛИ https://amzn.to/4bcDVYe — Модуль трекера с аккумулятором 3000мАч
https://amzn.to/3QvMXGh — Микропереключатель
https://amzn.to/41DLLap — Комплект винтов М3

Изменения версии 2

В среднюю часть была добавлена дополнительная опора для более надежного удержания модуля трекера. Я также ��толщил концы средних секций и усилил крепление антенны LoRa, чтобы оно было более прочным. Ползунковый переключатель был обновлен и стал короче, а вырез для переключателя стал немного короче, поэтому при включенном устройстве не остается зазора.

Изменения версии 3

Я добавил поддержку переключателя и антенны, чтобы сделать эти секции немного прочнее.

Инструкции по сборке

Напечатайте на 3D-принтере детали, которые вы хотите использовать. У меня есть Bambu A1, на котором я могу легко менять цвета, поэтому некоторые части разделены, чтобы можно было использовать разные цвета. Я распечатал все это без подставок. Средняя часть корпуса разделена, чтобы она могла прилегать к кровати, но я включил цельную модель на случай, если вы захотите попробовать этот вариант. Есть два размера кнопок. Если вам нужна утопленная кнопка RESET, распечатайте маленькую. Если вы не возражаете против того, чтобы обе кнопки были маленькими или большими, напечатайте две нужных вам размеров.

Примечание. Для достижения наилучших результатов напечатайте верхнюю и нижнюю части с заполнением 100 %. Если у вас по-прежнему возникнут проблемы, я рассмотрю возможность сделать более толстый.

Если вы распечатали вставку экрана отде��ьно, приклейте ее к верхнему корпусу и убедитесь, что она закреплена и высохла, прежде чем продолжить.

Поместите две напечатанные на 3D-принтере кнопки в верхний корпус.

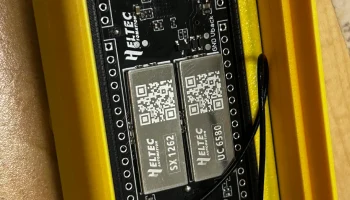

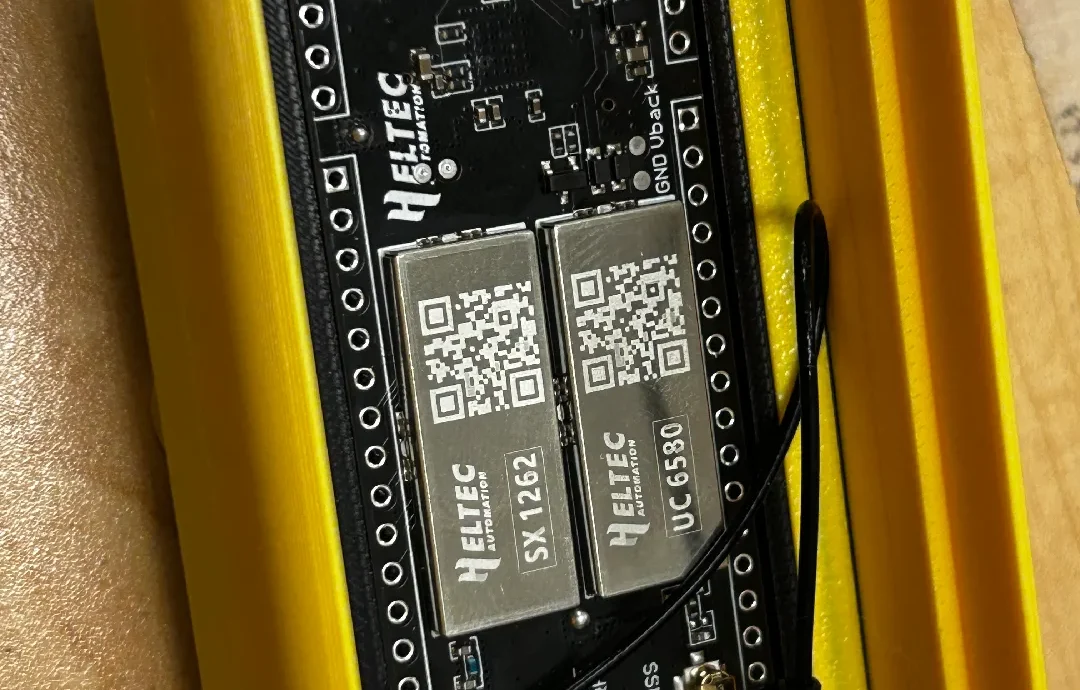

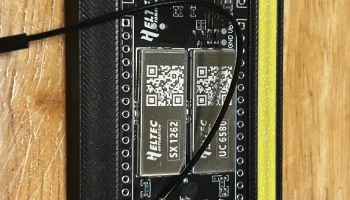

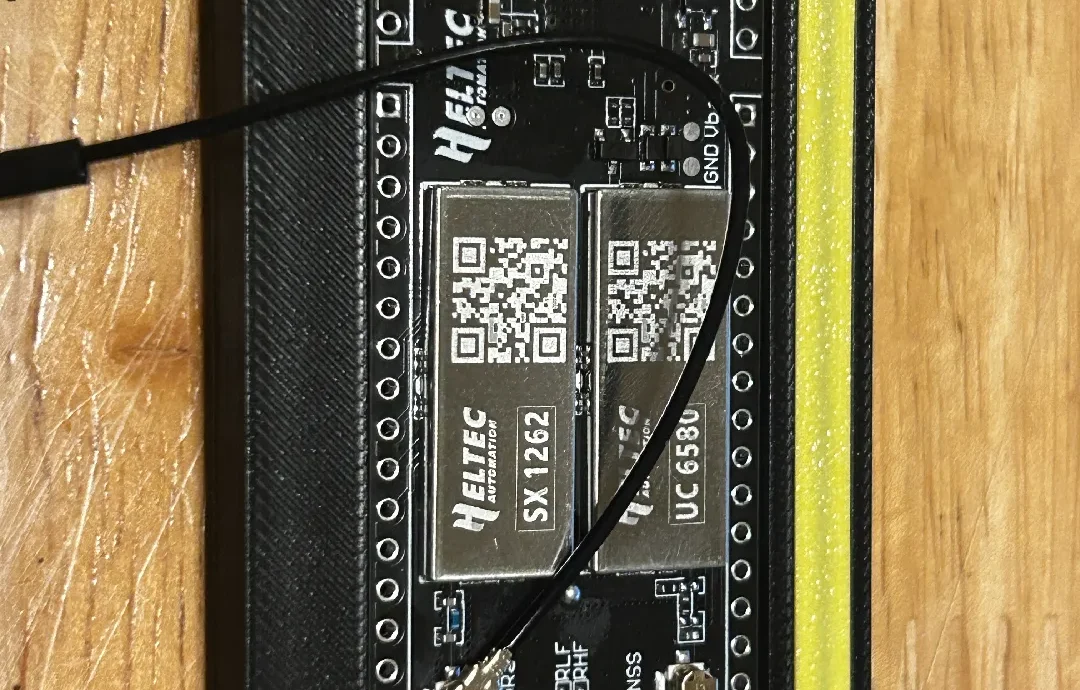

Установите модуль Heltec Tracker в верхний корпус лицевой стороной вниз через окно ЖК-дисплея и проложите GPS-антенну в углубление GPS. Закрепите корпус над антенной.

Прикрепите внешнюю антенну LoRa к среднему корпусу и затяните гайку.

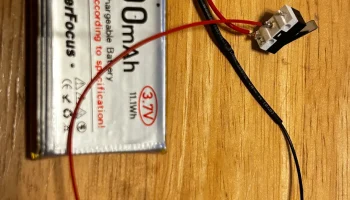

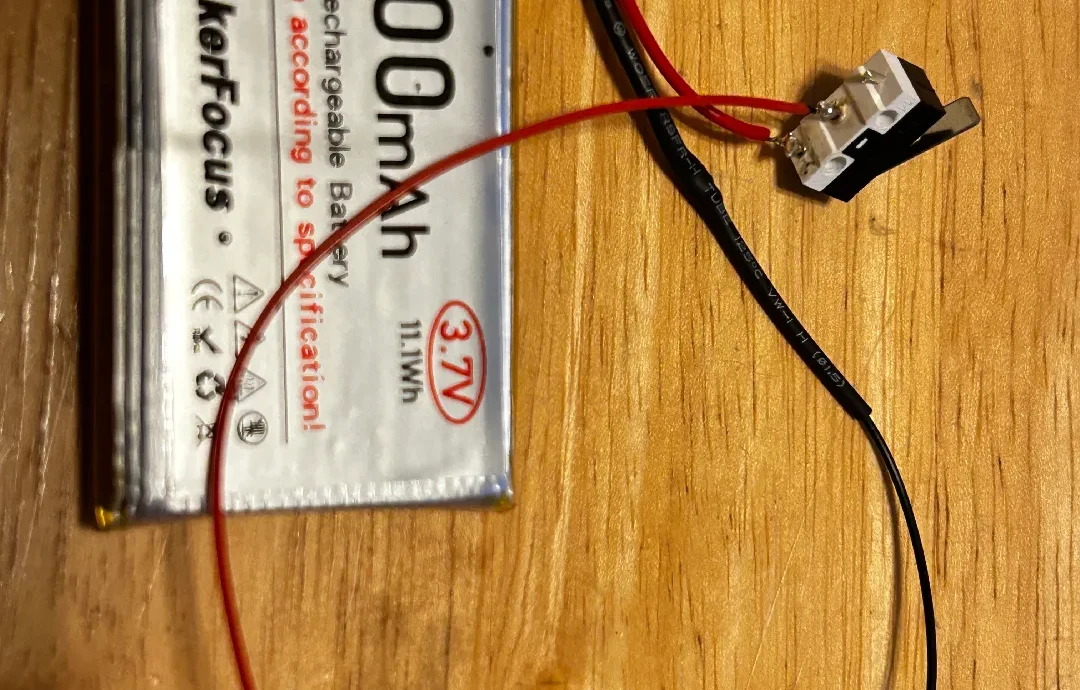

Припаяйте аккумулятор к выключателю, как показано на фото.

Укоротите положительный провод аккумулятора и припаяйте его к общему проводу выключателя.

Припаяйте красный провод 2-контактного разъема JST ZH к нормально разомкнутой (НО) стороне переключателя.

Наконец, припаяйте черный провод от аккумулятора непосредственно к разъему JST ZH. Используйте ��ермоусадку для изоляции этих соединений.

Вставьте напечатанный на 3D-принтере переключатель питания на место, но не переводите его в положение ВКЛ.

Я прикрепил переключатель к верхнему корпусу с помощью запасных винтов M1.2x8 от старого переключателя возврата 3D-принтера. Я понятия не имею, где их купить по приемлемой цене. Вы можете использовать немного клея, чтобы закрепить его, если вы не хотите или не можете найти винты.

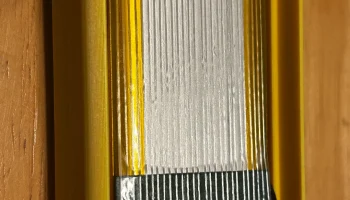

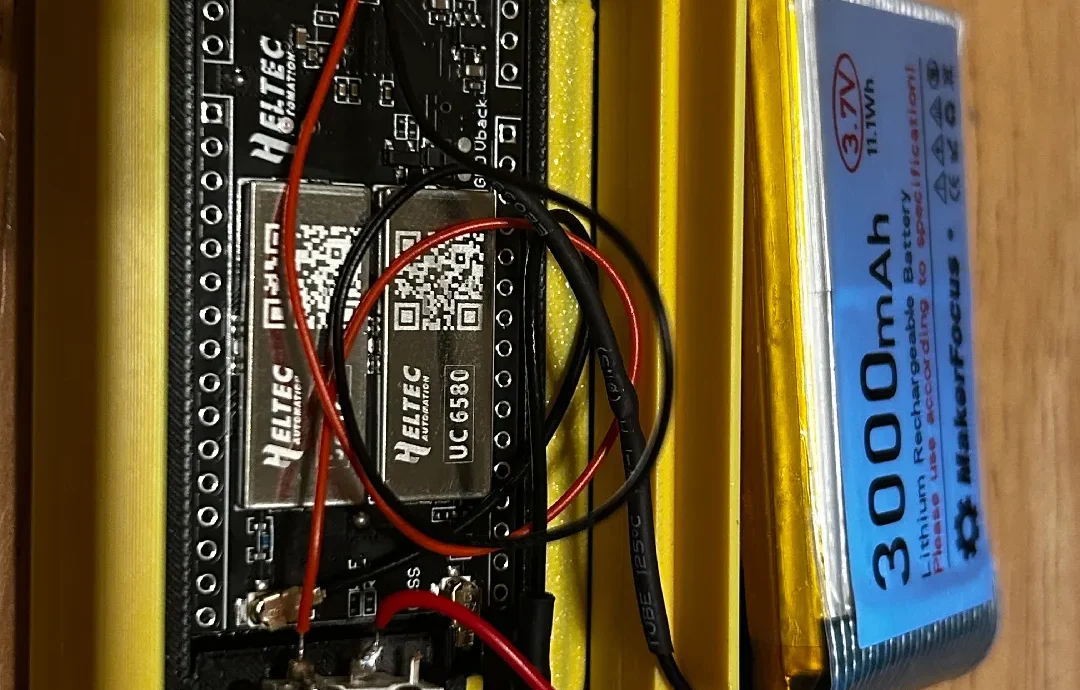

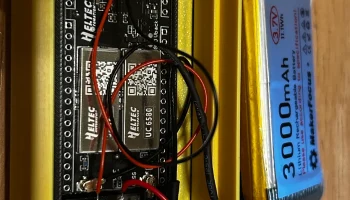

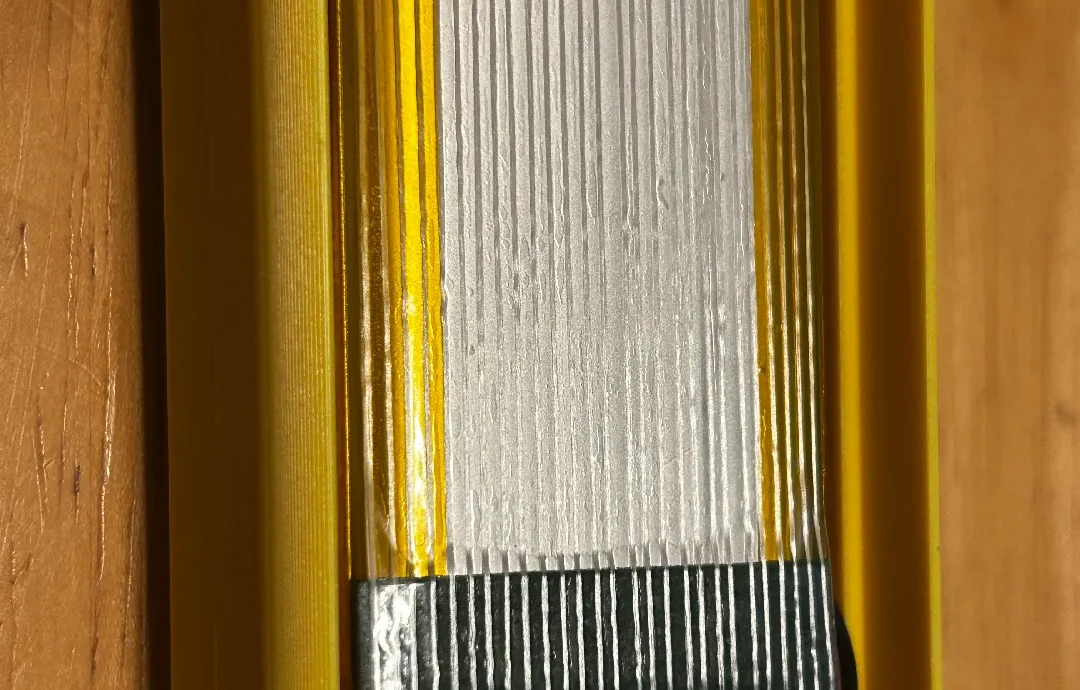

Подключите аккумулятор к плате Heltec Tracker и вставьте его в корпус. УБЕДИТЕСЬ, ЧТО У ВАС ЕСТЬ АНТЕННА НА СЛУЧАЙ, ЕСЛИ ОНА ВКЛЮЧИТСЯ! Вы же не хотите уничтожать свое радио еще до того, как сможете им воспользоваться.

Наконец, установите нижнюю часть корпуса и закрепите ее винтами и гайками. Для крепления корпуса я использовал 4 винта и гайки M3x18. Дешевле просто купить комплект и использовать его для сборки других вещей.
