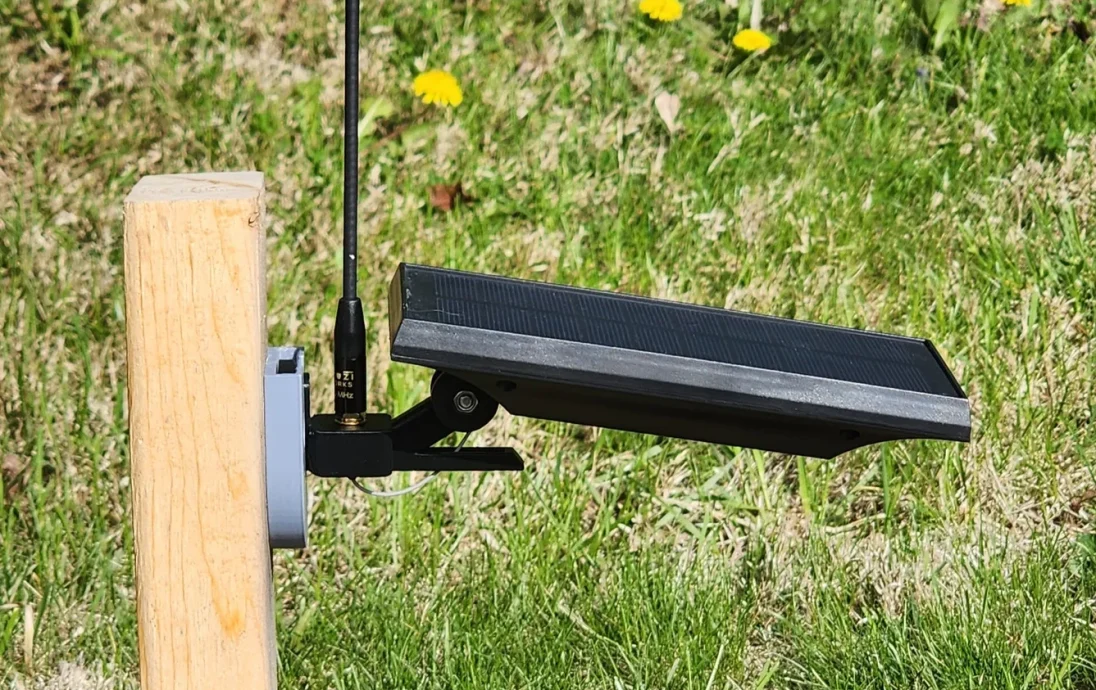

Минималистский кронштейн для автономного солнечного узла ..

Это еще одна версия автономного солнечного мода Meshtastic Harbour Breeze. Я создал этот кронштейн для поддержки разъема SMA. Я также создал версию N-Type, которую можно найти здесь: https://www.printables.com/model/1245724-minimalist-n-type-harbor-breeze-meshtastic-off-gri.

Список запчастей:

Плата Rakwireless: https://www.amazon.com/RAKwireless-WisBlock-Meshtastic-Starter-RAK19003/dp/B0DFMMTQZM/
Антенна SMA и косичка (КСВ 1,8) https://www.amazon.com/915MHz-Antenna-10dBi-Meshtastic-Range/dp/B0DB5MJ3CZ
Солнечный прожектор Harbour Breeze: https://www.lowes.com/pd/Harbor-Breeze-60LM-Solar-Flood-Light-0-6-Watt-Black-Solar-LED-Flood-Light/1002689960
Аккумулятор 3300 мАч 18650: https://www.amazon.com/dp/B0CPBGDP1H
Нить ESUN PETG-HS: https://www.amazon.com/dp/B0CLXTMG3F

Собрать:

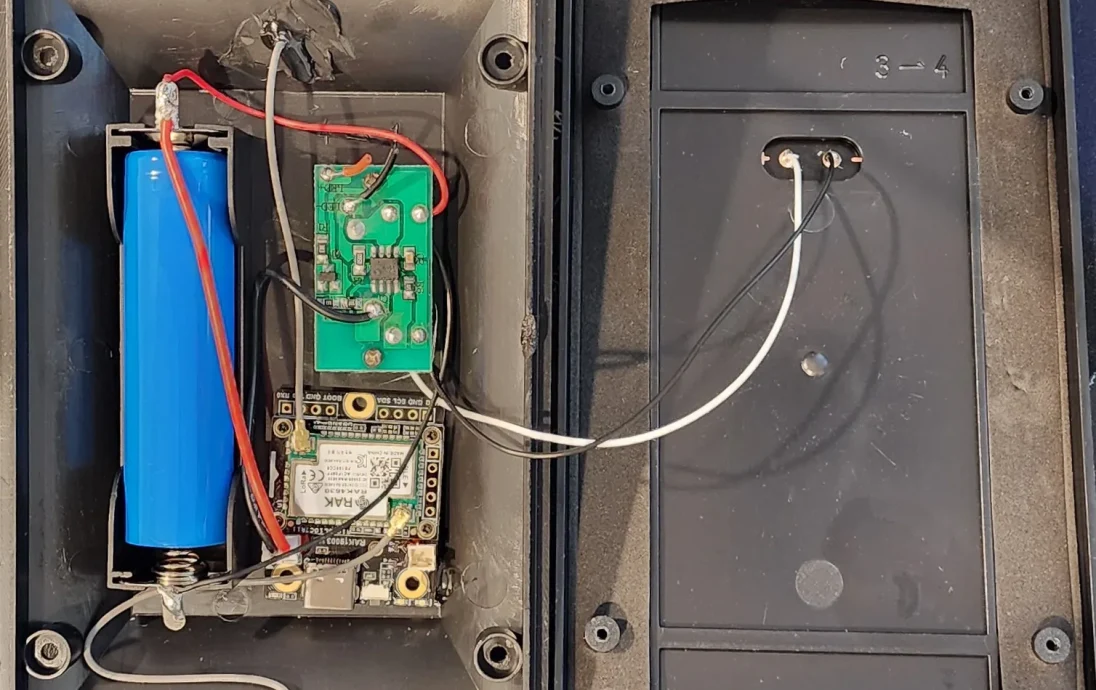

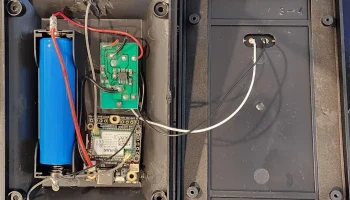

Снимите солнечную панель с прожектора для газона и откройте его. Разрежьте провода светодиода прожектора и снимите его.
(рак) приклейте самоклеящуюся антенну

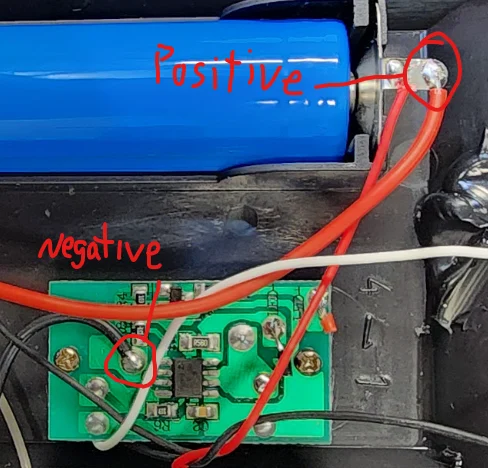

Чтобы иметь возможность использовать встроенный переключатель (вкл./выкл.) на панели, припаяйте положительные и отрицательные провода к разъему JST, показанному на рисунке ниже:

Распечатайте кронштейн, я печатал с помощью petg-hs и без опор.

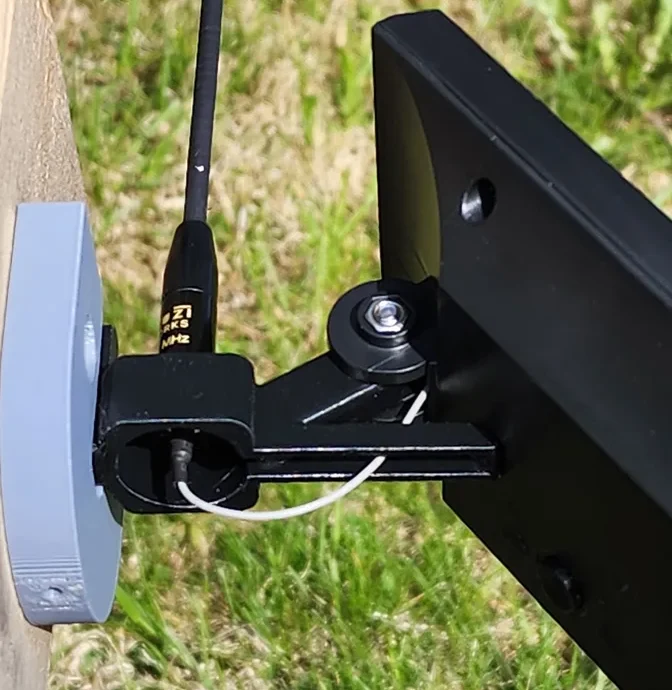

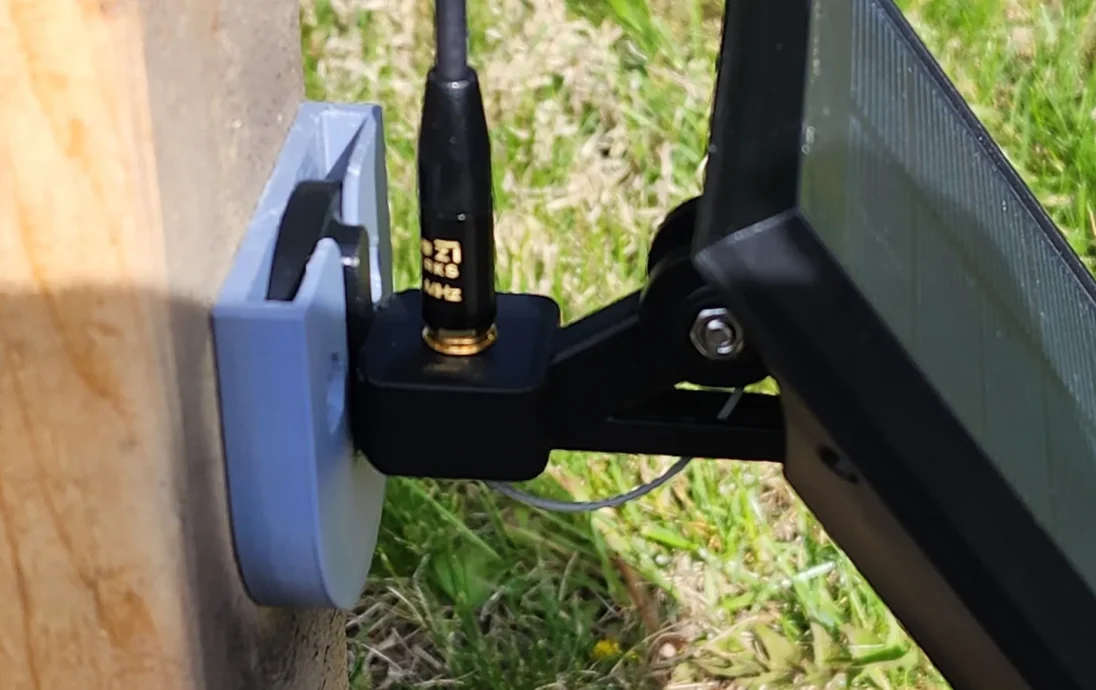

Вставьте стопорное кольцо разъема SMA и вставьте разъем в шпоночное отверстие крепления. Затяните гайку для фиксации.
(дополнительно) Наденьте термоусадочную трубку на косичку, если опасаетесь повреждения элементов.
Пропустите косичку между остальными и в корпус солнечной батареи, используя существующее отверстие (ранее отверстие использовалось для светодиода в прожекторе).
Я использовал уплотнитель воздуховода, чтобы закрыть нижнюю часть отверстия антенны, но вам, вероятно, это не понадобится.

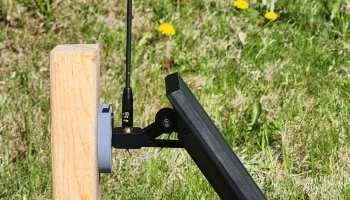

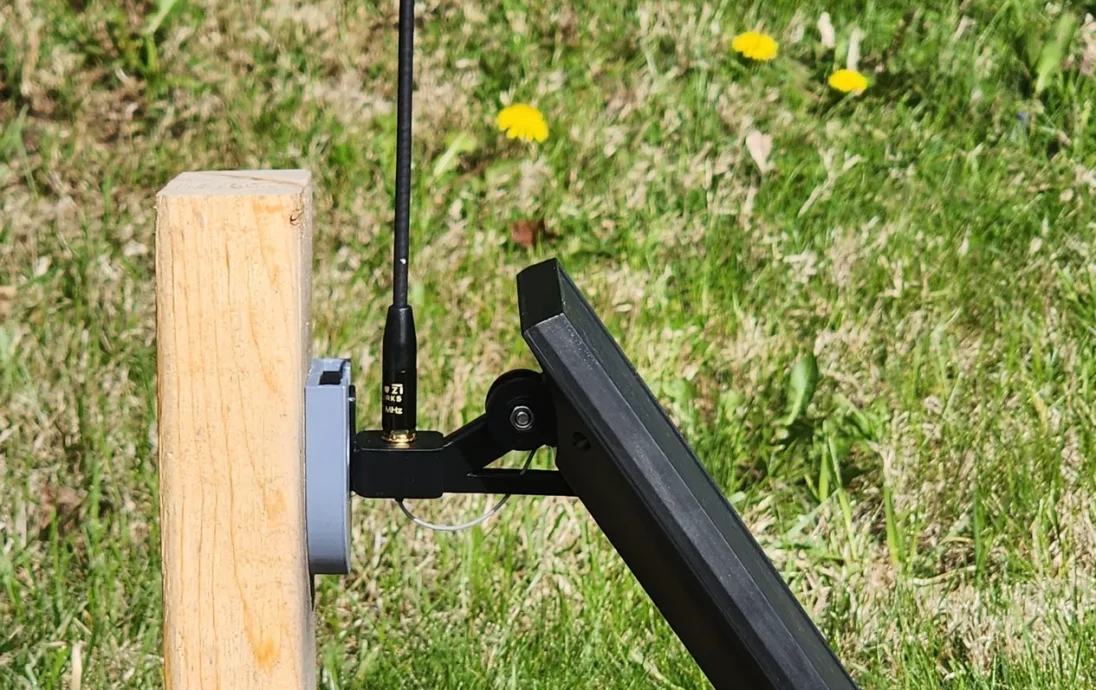

Используйте имеющиеся гайку и болт, чтобы закрепить корпус солнечной батареи на креплении. При необходимости панель можно наклонить вверх и затянуть, остальное используется в случае усталости с течением времени. Угол должен быть оптимальным.

Подключите соединения Pigtail и Blu Ipex.
(опционально) Замените аккумулятор 18650 емкостью 1500 мАч на аккумулятор большей емкости.
Закройте корпус солнечной батареи оригинальными винтами.
Распечатайте кобуру.

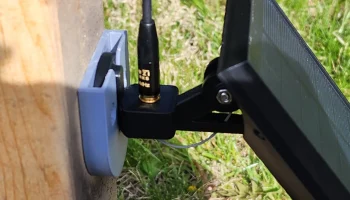

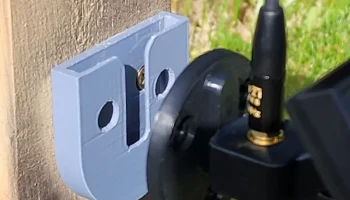

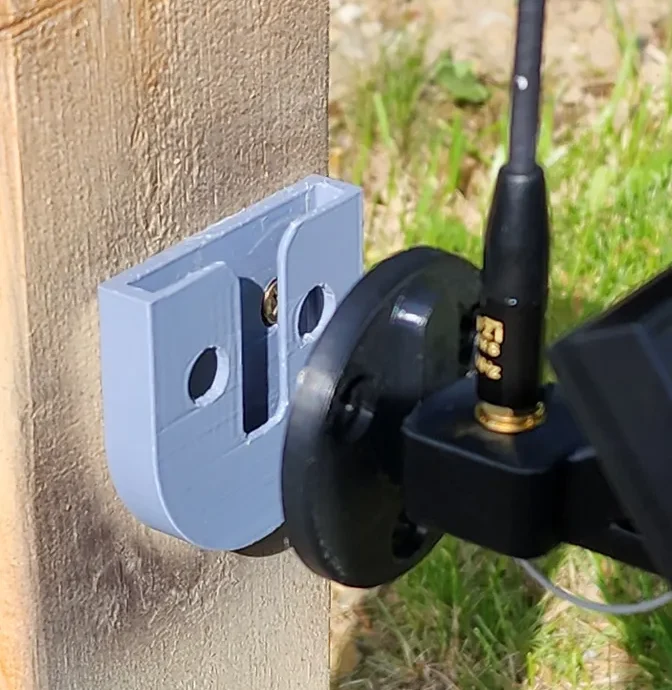

Кобура была спроектирована так, чтобы ее можно было привинчивать (или приклеивать двусторонней лентой к поверхности). Конструкция с ключами позволяет легко вставлять всю панель и антенну и так же легко снимать их для обслуживания.

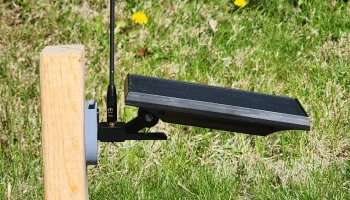

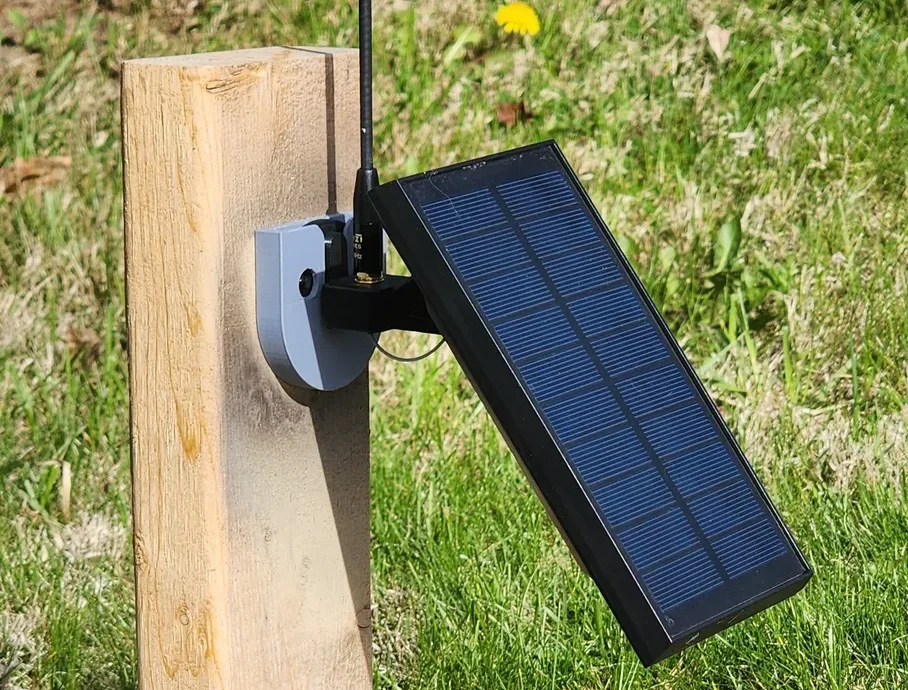

Поместите крепление с прикрепленным оборудованием в кобуру.
Включите питание, нажав кнопку (вкл/выкл) на задней панели, и вы готовы к рок-н-роллу!
