Мештастический солнечный узел - RAK19007 - Fusion 360 / S..

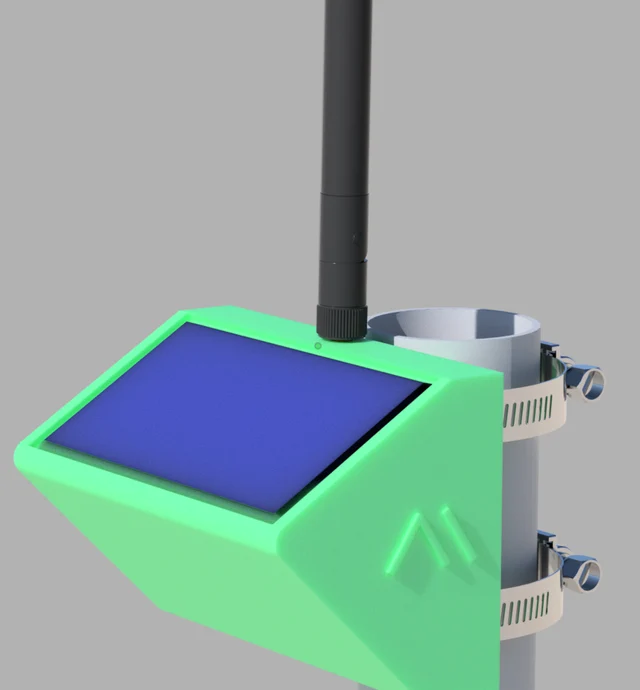

Установите и забудьте — солнечный узел на крыше

Пытаетесь получить максимальную отдачу от портативного узла Meshtastic?
Хотели бы вы общаться с другими пользователями, находящимися за сотни километров?
Тогда этот узел для вас!

ОГРАНИЧЕННАЯ СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
УСТАНОВИТЬ И ЗАБУДЬ
ДЕШЕВО
РАЗВЛЕЧЕНИЕ

Кому следует избегать этого узла?

Любой, кому не хватает элементарных навыков работы с электроникой. Вы сможете повернуть гаечный ключ и спаять два провода вместе. Возможно, в неудачный день припаяйте провод к плате.

Предупреждение для создателей
Антенна

Перед включением платы всегда проверяйте, что антенна lora/bt подключена, даже с меньшей прилагаемой антенной. Несоблюдение этого требования может привести к разрушению вашего мештастического узла.

Примечания по конформному покрытию

При нанесении защитного покрытия убедитесь, что оно не попадет в отключенные разъемы, которые вы захотите использовать в будущем. Он покроет металл и сделает разъем бесполезным. Обычно я подключаю все, что хочу использовать, затем наношу покрытие и даю ему высохнуть. Я менее осторожен с силиконом, потому что его обычно можно снять или отодвинуть в сторону, когда он высохнет.

Ошибки и упущения
Не все 4 винта совпадают! Удалось отобрать два кошачьих уголка друг от друга. Достаточно хорошо!
Не дов��ряйте чехлу защиту вашей платы от дождя, то же самое касается и вашей антенны.
Когда сомневаешься. Подключите все и покройте конформным покрытием.
Используйте мазок, каплю или целый тюбик силикона. Здесь действительно не может быть слишком много.

Список запчастей
RAK 19007 Стартовый комплект
Антенна 915 МГц (для США)
Солнечная панель 5 В, 200 мА (110 x 60 мм)
Вставки для термофиксации M2,5
Винты М2,5
Батарея/держатель 18650
Кабель солнечной панели
Конформное покрытие
Силиконовый герметик

Что, черт возьми, такое мештастик?

Просто по��углите, не звоните мне и не спрашивайте.
Потому что я знаю, я знаю, что ты собираешься делать
Ты собираешься, ты получишь это
И ты подумаешь, что просто не можешь этого сделать.
И ты позвонишь мне, но потом я просто загуглю
Итак, просто погуглите, вы взрослый человек, вы можете это понять.

-Роберт Бернэм, 2020 г.
