Адаптеры корпуса Meshtastic RAK + Waveshare Solar........

Несколько вариантов монтажа базовых плат RAK WisBlock с солнечным контроллером Waveshare (версия D).

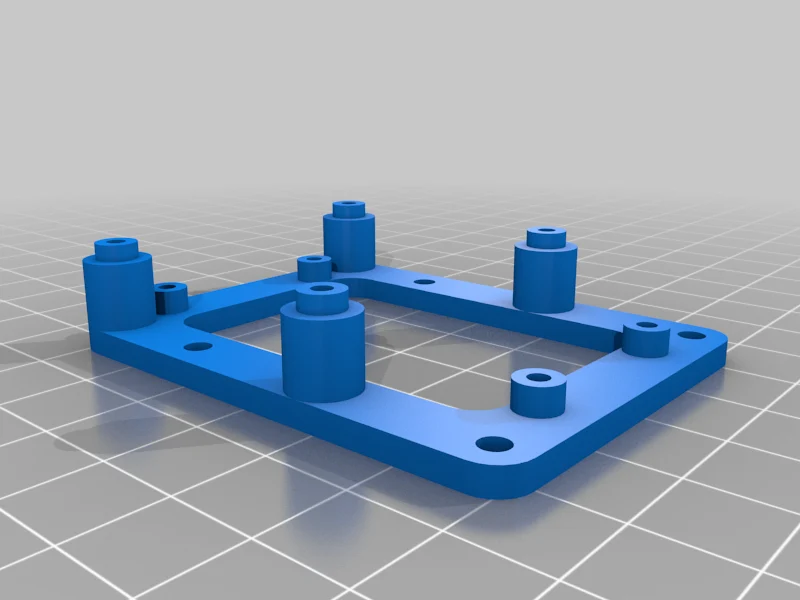

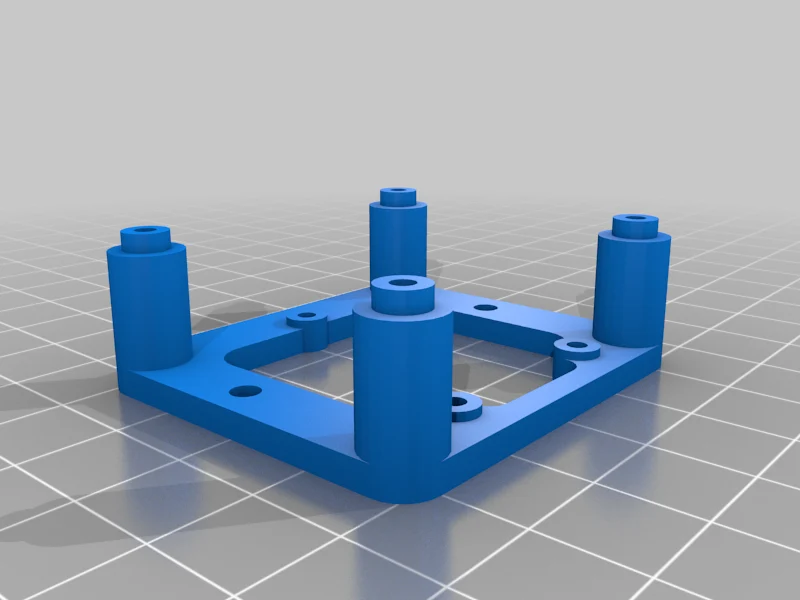

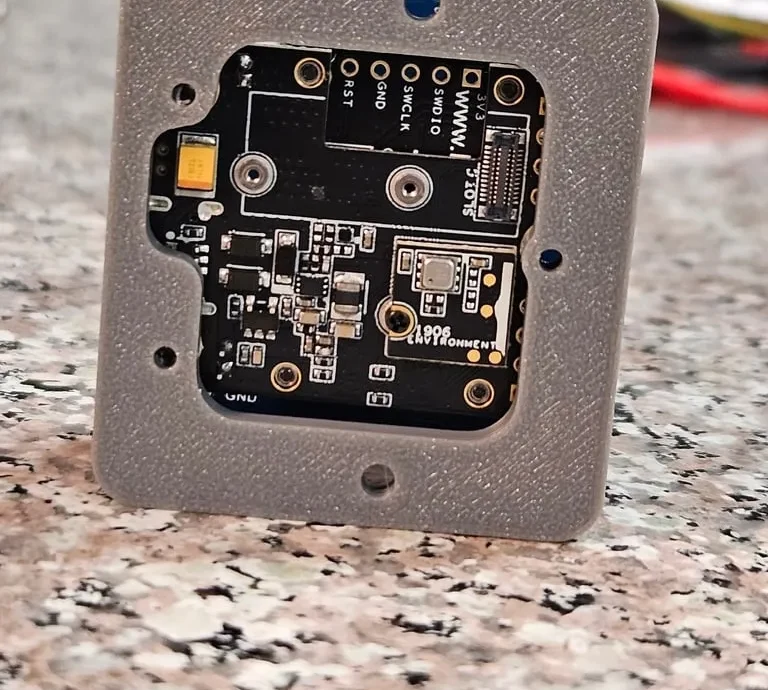

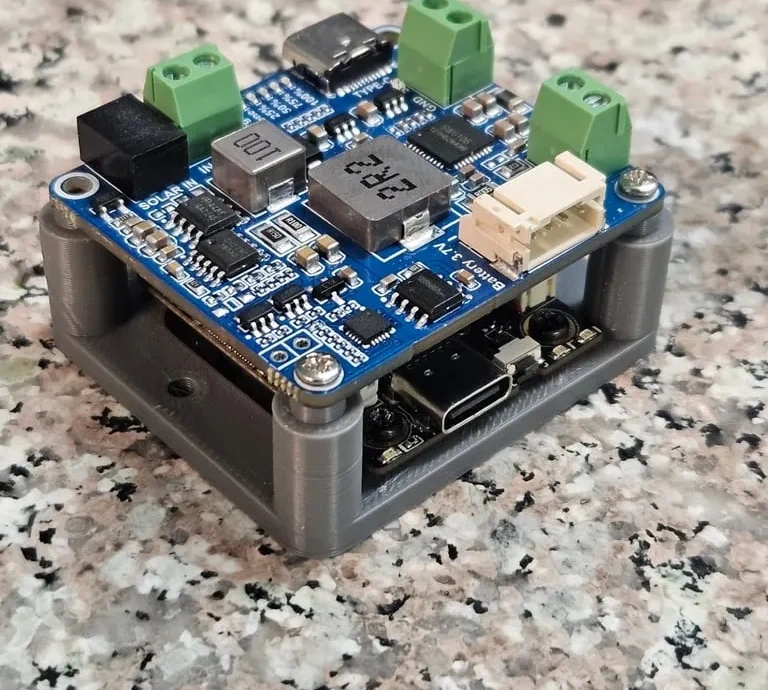

RAK_19007+Waveshare_D_no_tabs — монтажные отверстия с шагом 5 мм, которые предустановлены во многих корпусах. Установите блок стекирования, затем плату RAK, затем плату Waveshare.

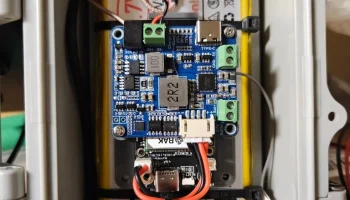

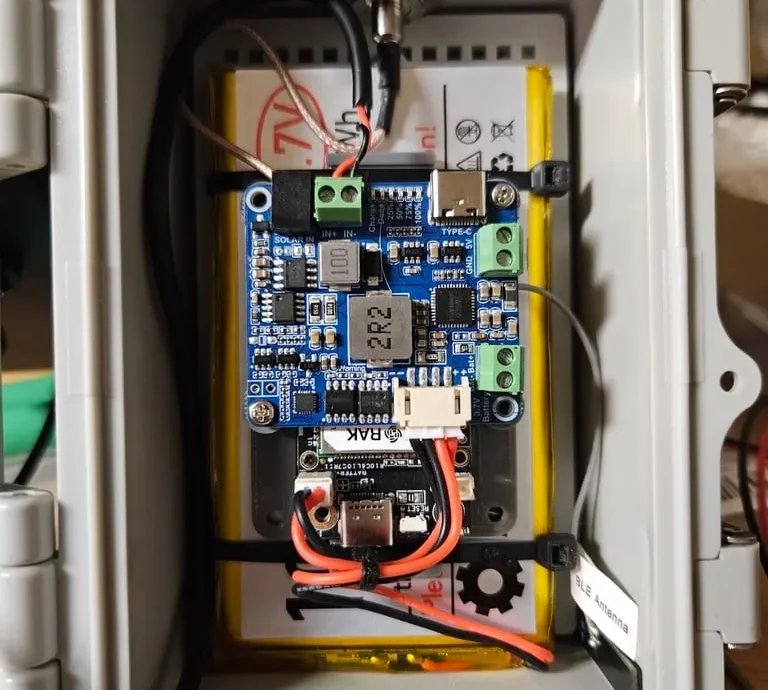

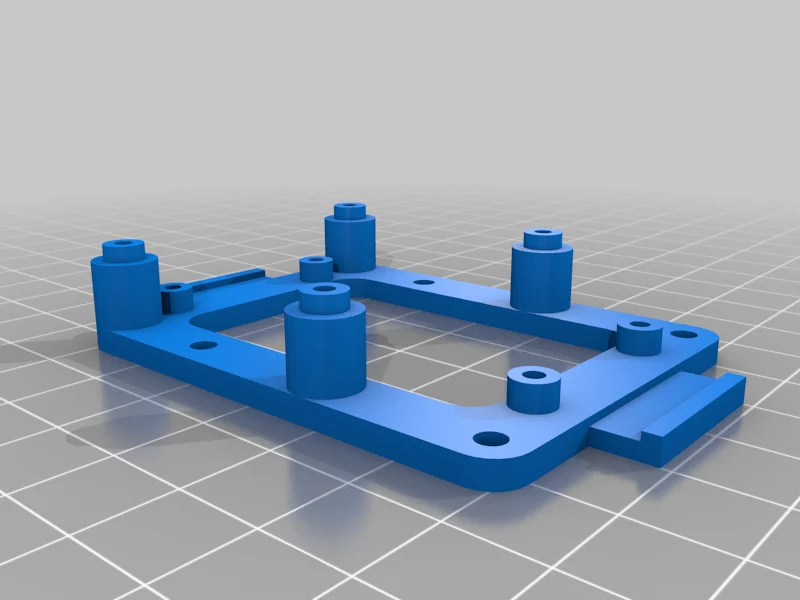

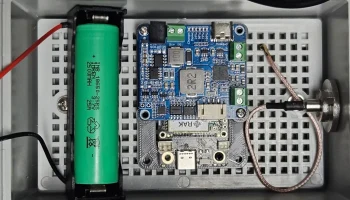

RAK_19007+Waveshare_D — добавлены вкладки для крепления стяжек (на последней картинке показан мой Noah's RAK, рассчитанный на 40 дней и 40 ночей резервного питания от батареи, стек с застежкой-молнией непосредственно к батарее емкостью 10 000 мАч)

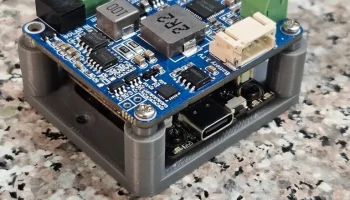

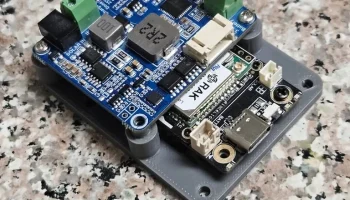

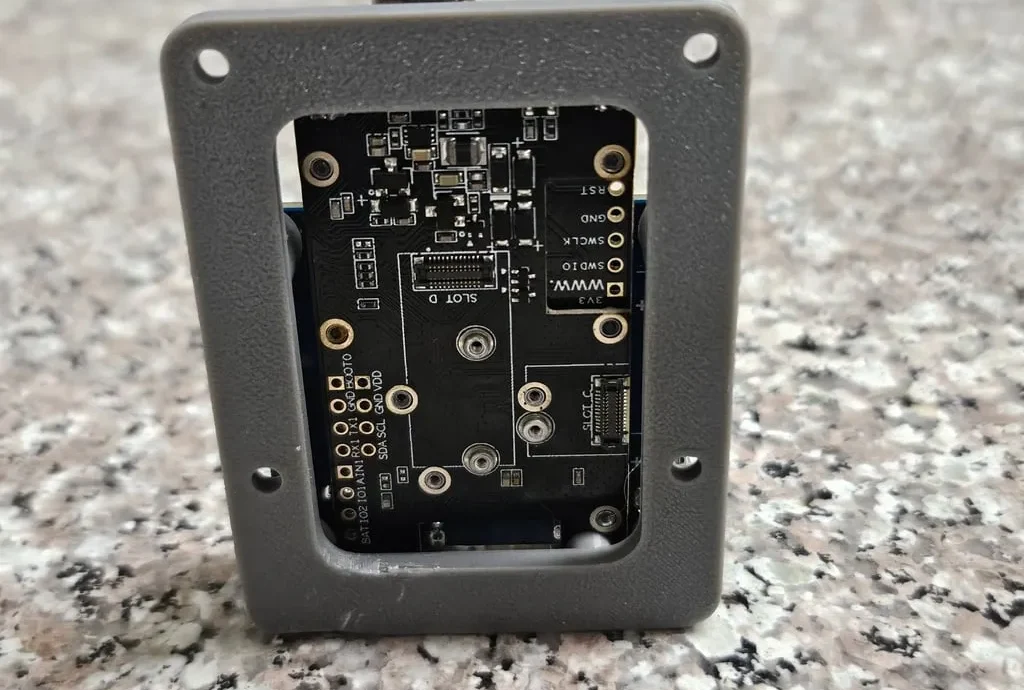

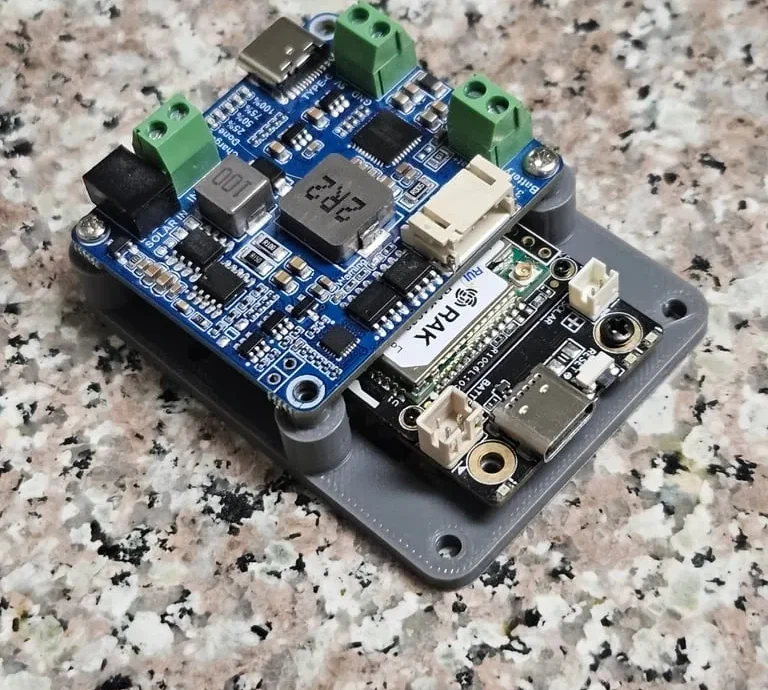

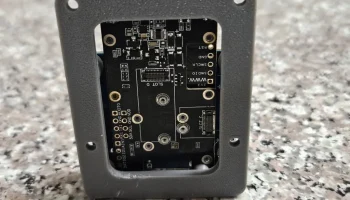

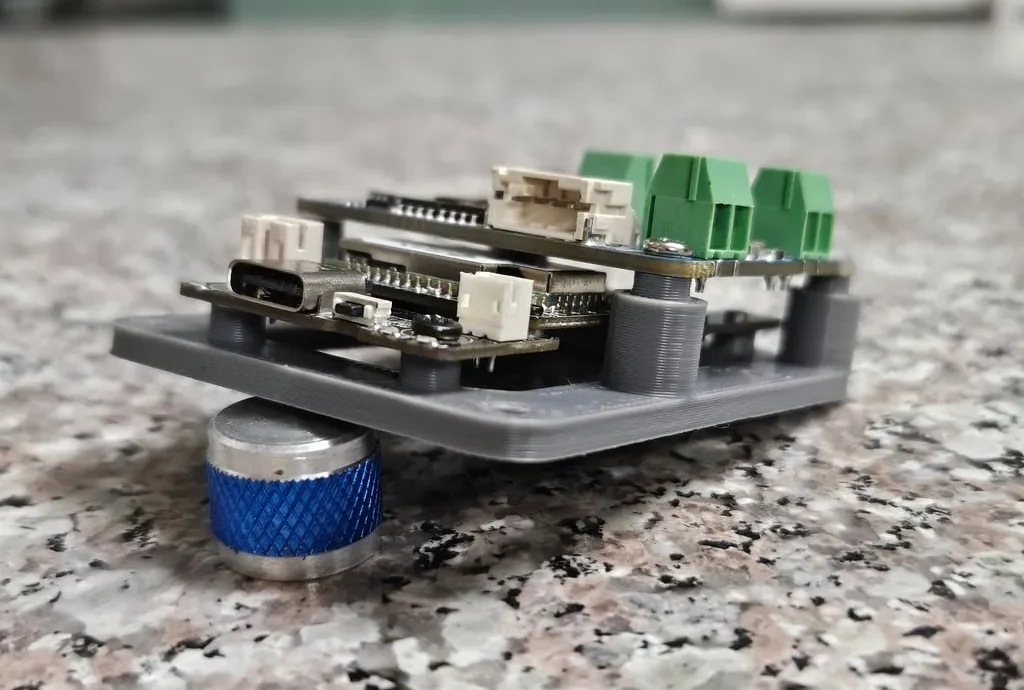

RAK_19003+Waveshare_D — прикручивается к сетке 5 мм, затем устанавливает RAK 19003 и подключает разъемы, затем добавляет Waveshare сверху. Предусмотрено место для разъема батареи PH2 для очистки платы Waveshare. Альтернативный метод: если вы монтируете USB-C на одной стороне, вы можете использовать небольшой соединительный кабель USB для их подключения. Таким образом вы теряете возможность контролировать напряжение, но обеспечиваете более чистое выключение и перезагрузку, если ваша батарея разрядится и будет снова заряжена позже.

Обновление от 17 мая 2024 г.: добавлен RAK_19003+waveshare_D_no_tabs — расширенный зазор для RAK 16000. Имеет более высокие стойки для очистки текущего монитора RAK 16000 при установке.
