Meshtastic или MeshCore DIY Солнечный узел с использовани..

Если вы загрузите и создадите этот дизайн, пожалуйста, оцените его!

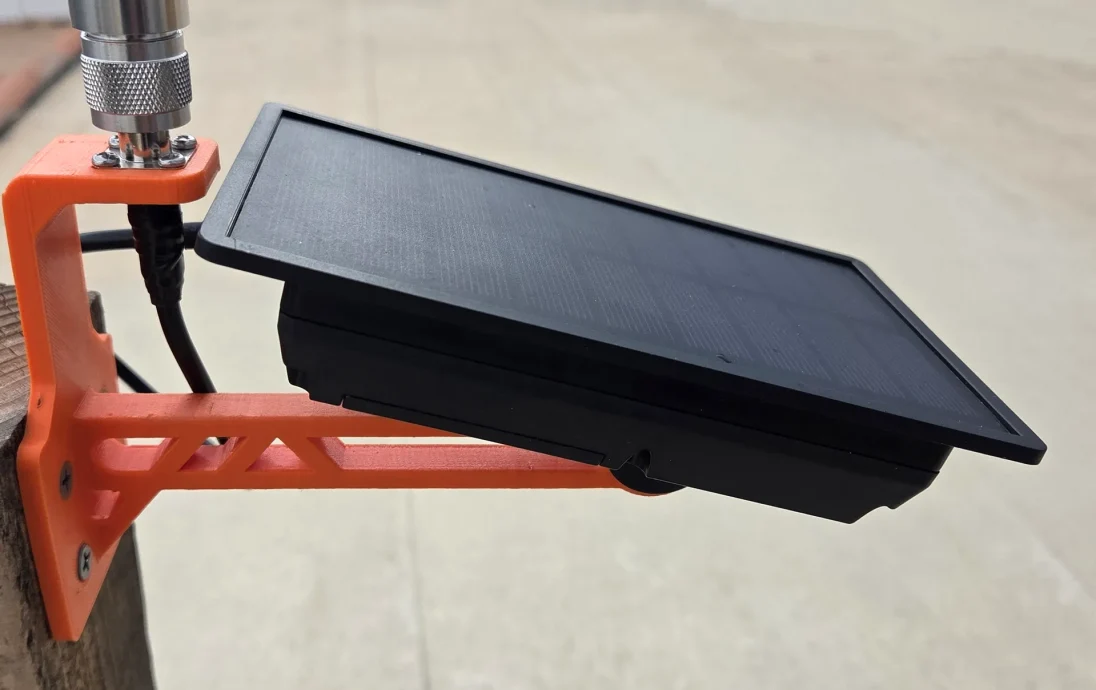

Классическая опорная станция, сделанная своими руками, для уличного солнечного узла.

Существующие конструкции солнечных узлов Meshtastic/MeshCore предусматривают использование солнечных садовых фонарей Harbour Breeze (литий-ионная батарея). Ядро RAK4630 или RAK4631 с базовой платой RAK19007 или RAK19003 также может работать от батарей LiFePO4, что является превосходным выбором для наружных узлов, работающих в экстремальных погодных условиях из-за их температурной стабильности. Кроме того, они, как правило, безопаснее и экологичнее, чем литий-ионные батареи. Конструкция поддерживает компактную антенну с разъемом N, например Alfa (aoa-915-5acm). Но если вы решите использовать внешнюю антенну, внешний разъем SMA на конструкции ее поддержит. Мои узлы, работающие в этой конфигурации, расположены в высокогорной пустыне, где температура экстремальная. Общая стоимость должна составлять от 65 до 75 долларов США в зависимости от того, где вы закупаете детали, и становится очень рентабельной при сборке двух или более единиц, поскольку детали у вас будут.

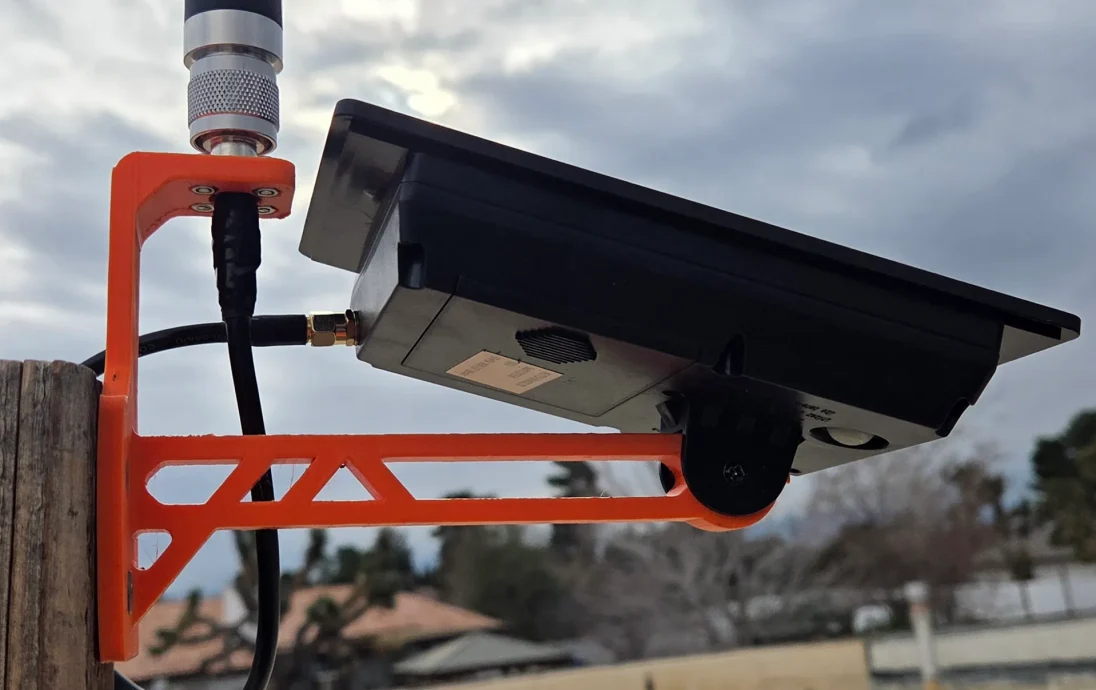

Разработанный, чтобы быть достаточно прочным для высотного маршрутизатора в суровых условиях, он обеспечивает идеальный угол для вашей солнечной панели для максимальной выработки электроэнергии в Северной Америке и Европе. Большинство других солнечных узлов имеют панели, расположенные под неоптимальными углами, иначе существует риск ослабления/наклона.

ПРОВЕРЬТЕ СВОЮ ПОЛЯРНОСТЬ! При подключении помните, что разъем JST PHR-2 имеет обратную полярность (по сравнению с большинством проводов JST PHR-2). Разъем JST следует припаять прямо к выводам аккумулятора, чтобы обеспечить номинальное напряжение 3,2 В на основной плате.

Рекомендую печатать в PETG.

Инструкции по установке во многом основаны на этой статье.

ВРЕМЯ СТРОИТЕЛЬСТВА

Примерно 45 минут, не считая времени печати.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ

RAK4631 и комплект базовой платы (в комплекте вам понадобится переходник MHF-SMA). Стоимость: 35 долларов США.

«Черный светодиодный, 120 люмен, устойчивый к атмос��ерным воздействиям уличный ландшафтный солнечный прожектор с изменяющимся цветом и регулируемой головкой» от Home Depot, модель № 72302-003-New. Стоимость: 13 долларов США.

Компактная антенна, совместимая с N-коннектором, например Alfa (aoa-915-5acm) (8-20 долларов США).

Разъем JST PHR-2 или аналогичный для припайки к выводам аккумулятора: СТОИМОСТЬ: < 1 доллар США.

Продукт Ahoaepy, 2 шт. SMA N, гнездовой разъем, 4 отверстия, фланцевый адаптер для крепления на корпусе, переходник с гнездом N с низкими потерями на гнездо SMA для монтажа на панели для систем видеонаблюдения, радиоприемников Wi-Fi, антенн" на Amazon. СТОИМОСТЬ: 4 доллара за штуку

4 винта из нержавеющей стали M3 длиной от 6 до 8 мм (идеально — 6 мм) с соответствующими гайками. СТОИМОСТЬ: < 1 доллар США

12-дюймовый коаксиальный кабель с вилками SMA: 10 долларов или намного меньше, если вы сделаете его самостоятельно. Я рекомендую, если возможно, строит�� кабели с использованием морской термоусадки. Если нет, советы по гидроизоляции приведены ниже.

4 внешних винта №8 1-1/4 дюйма.

Паяльник и флюс.

Отвертка, дрель или ударный пистолет с крестообразной головкой для крепления.

Нить PETG.

ДОПОЛНИТЕЛЬНО: силиконовый герметик для наружных работ Temflex 2155, Super 33, Loctite 242 (синий).

СТРОИТЕЛЬСТВО И МОНТАЖ

Открутите шесть винтов на блоке солнечной панели. Откройте, обращая внимание на существующую проводку.

Найдите проводку, идущую от светодиодной части фонаря, и отсоедините разъем печатной платы. Разрезайте ТОЛЬКО провода, идущие от солнечной панели к светодиодному фонарю. Выбросьте вилку печатной платы.

Осторожно, чтобы не потерять гайку, отвинтите винт, расположенный между блоком солнечной панели и нижним блоком светодиодного фонаря. Держите винт и гайку под рукой — они понадобятся вам для крепления.

Удалите обрезанные провода, ведущие от блока солнечной панели к блоку светодиодов. Вы можете выбросить провода и светодиодный блок.

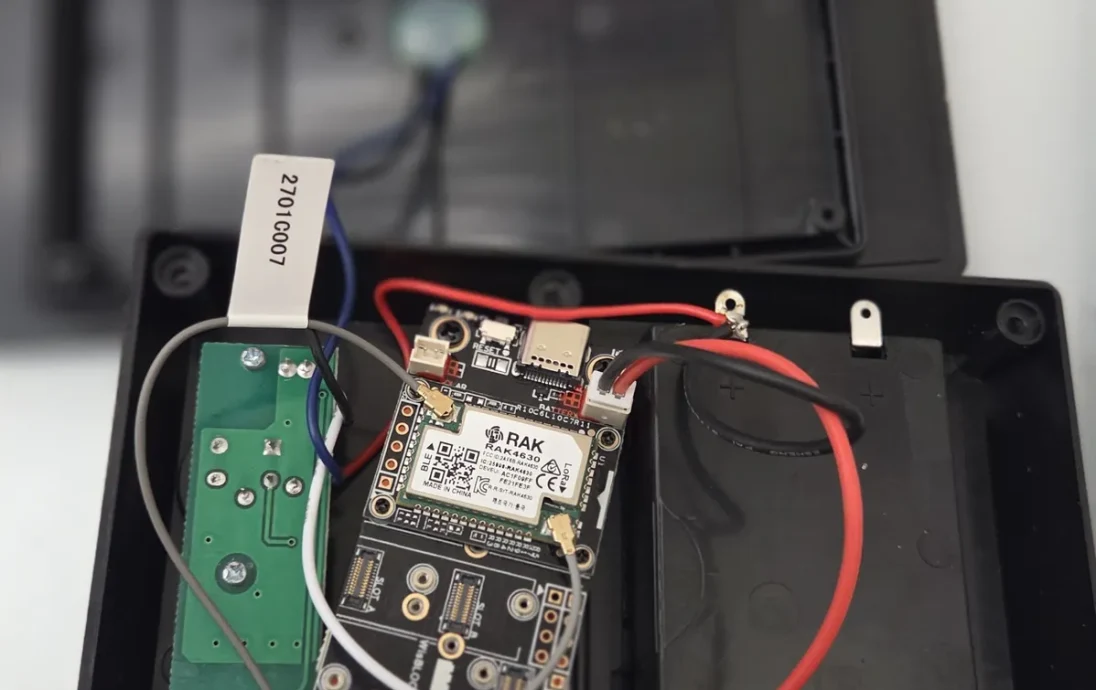

Припаяйте JST PHR-2 к выводам аккумулятора (проверьте полярность).

Просверлите отверстие диаметром 1/4 дюйма на стороне батареи в сборе солнечной панели. Антенна будет подключена сюда. Прежде чем сверлить, подумайте и измерьте. Примерное расположение отверстия см. на фото выше.

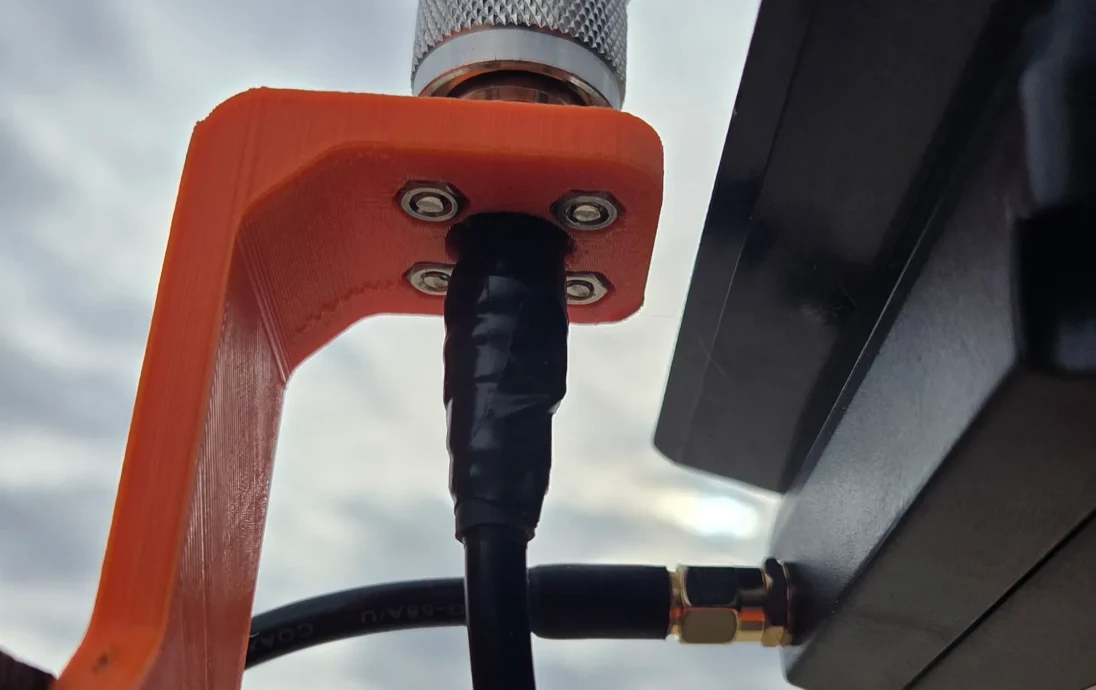

Установите антенный преобразователь SMA в MHF в отверстие, которое вы только что сделали в солнечном кожухе, при необходимости нанеся снаружи (дверь/окно) силиконовый герметик на стык изнутри. Сливное отверстие, входящее в стандартную комплектацию корпуса, позволяет сливать излишки
