Corebell - Meshcore/Meshtastic солнечный узел

Он предназначен для размещения 3 литий-ионных батарей 18650, 3 солнечных панелей размером 110x60 мм, контроллера солнечного заряда MPPT и радиоприемника LoRa для Meshtastic или Meshcore.
Я тестировал его только с радио на базе NRF52 (Heltec T114), но возможно, что с прошивкой PowerSaving для MeshCore и хорошим, насыщенным солнцем развертыванием радио на базе ESP32 тоже может работать!

По заказу я также сделал вариант с менее вертикальным углом наклона солнечной панели — 30° от вертикали против 15° в оригинале. В результате он стал намного шире, и я не распечатывал тестовый образец, но ожидаю, что он отлично напечатается и соберется. Возможно, сборка будет проще, если внутри будет больше места ;)

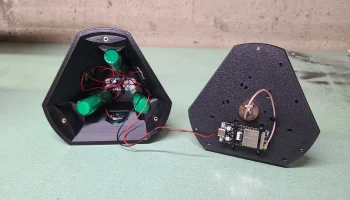

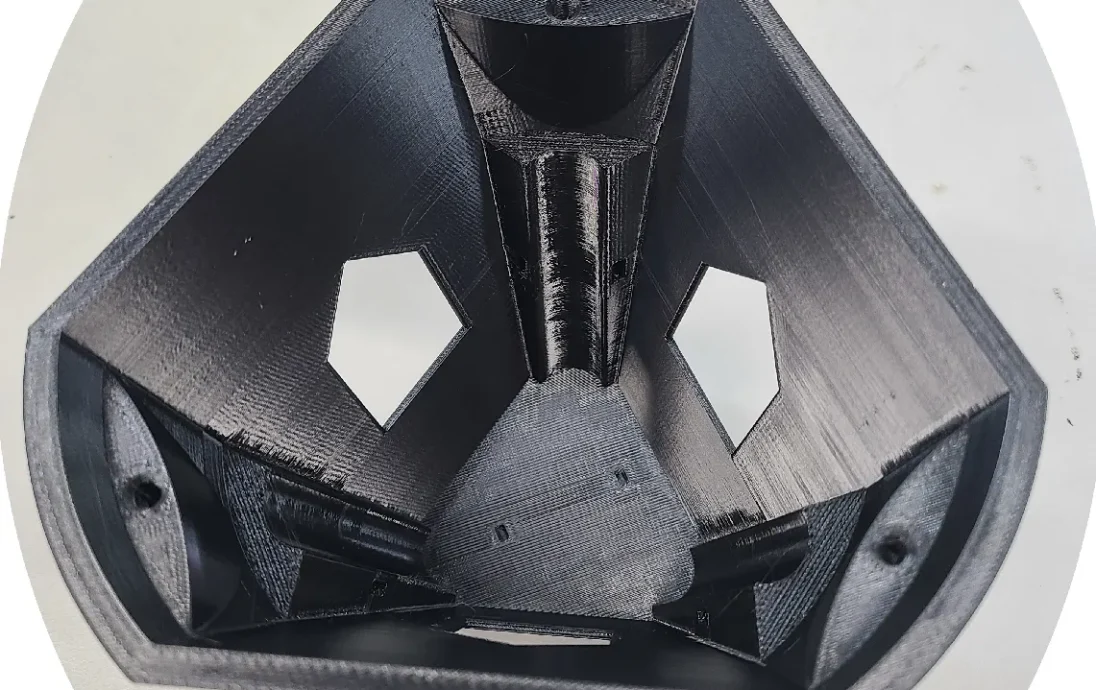

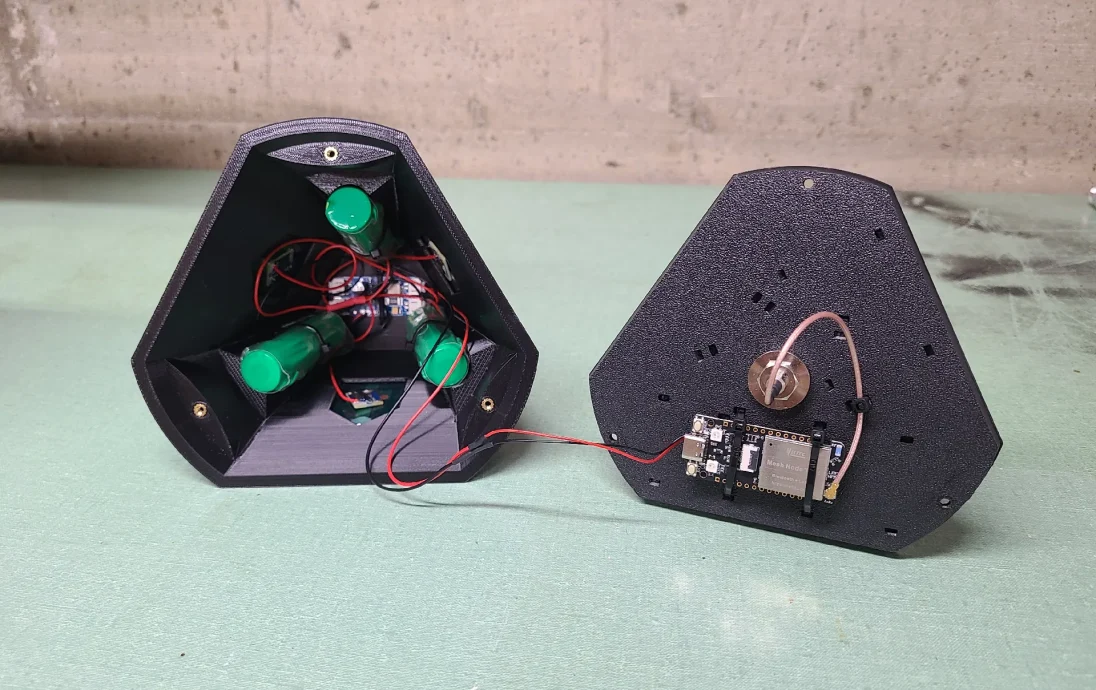

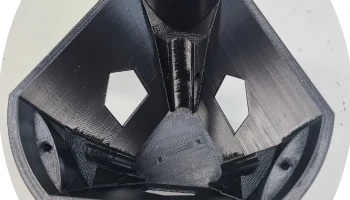

Все изображения на этой странице сборки взяты из распечаток «Оригинального» дизайна со вкладки «Загрузки».

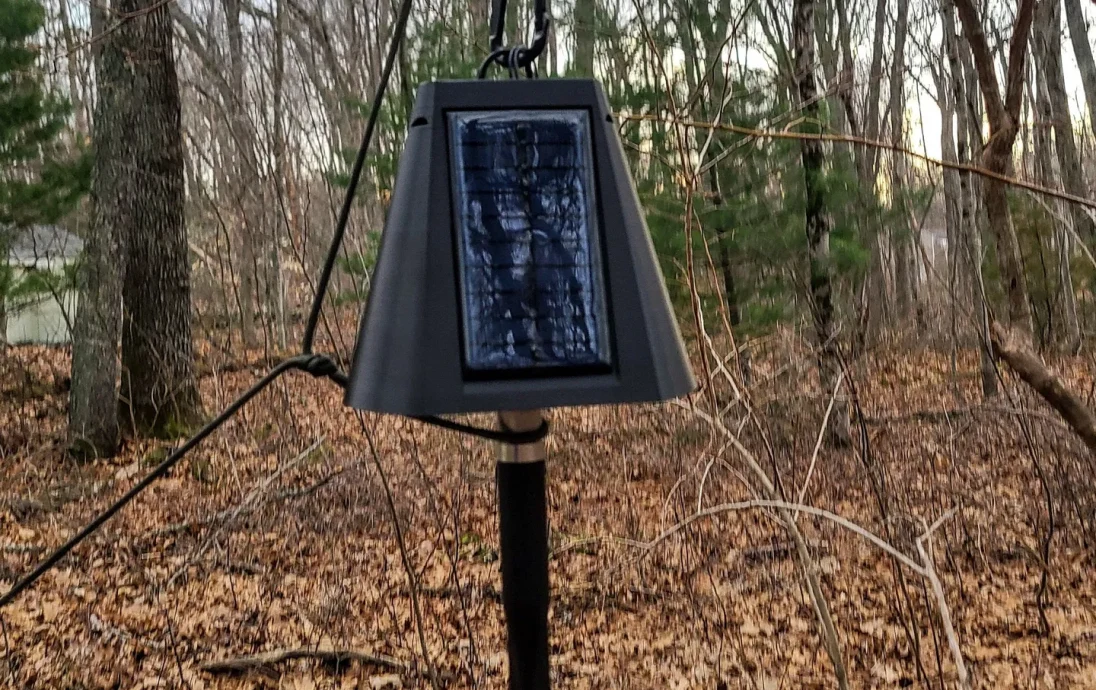

Моя последняя сборка уже завершена, и снаружи — она пережила дождь, снег и теперь находится на дереве — все в порядке. Относительно крутые углы панелей защищают от снега, а уровень заряда батареи постоянно растет, даже в пасмурные дни и позволяет получать максимум 6 часов зимнего солнца Новой Англии.

Особенности

Прочная точка крепления веревки сверху, зависящая от прочности линии слоя (а не от межслойного сцепления, если точка крепления была поднята над верхом)

Дренажные отверс��ия гарантируют, что вода не скапливается в полости и не просачивается в ограждение, либо не начинает гнить веревка, на которой его подвешивают!

Три внутренних подставки для батарей 18650 с каналами для застежек-молний, если вы не доверяете клею при жаре на открытом воздухе.

Выемка для установки солнечной панели немного глубже, чем толщина солнечных панелей, поэтому, если вы положите готовый отпечаток на стол лицевой стороной вниз, солнечная панель не соприкоснется и не поцарапается.

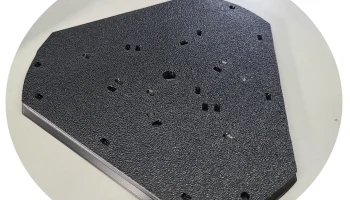

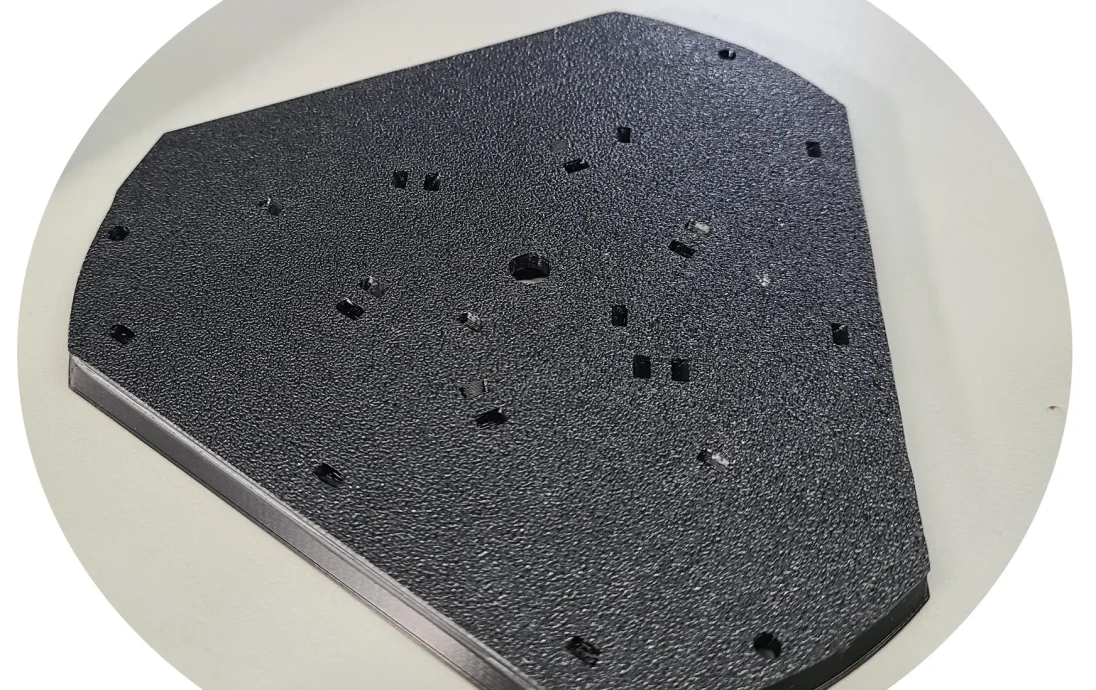

Нижняя пластина имеет множество каналов для крепления радиоприемника, радиочастотного кабеля, других проводов и т. д.

Нижняя пластина утоплена на несколько мм от нижнего края основного корпуса — это помогает уменьшить попадание воды, а также дает выступ, если вы хотите герметизировать две части силиконом.

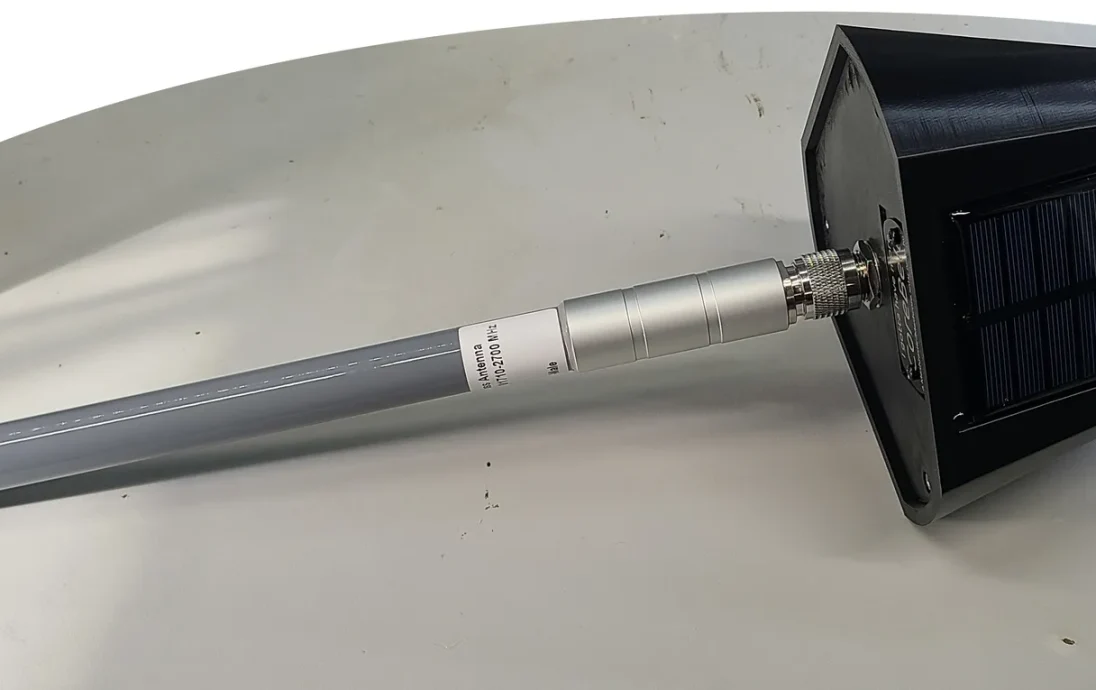

Существуют две версии нижней пластины: одна для охватывающей переборки типа N, а другая для SMA.

Версия SMA имеет толщину разъема 3 мм — убедитесь, что приобретаемый вами переборочный разъем подходит для «толщины панели» не менее 3 мм (чуть менее 1/8 дюйма или 0,125 дюйма).

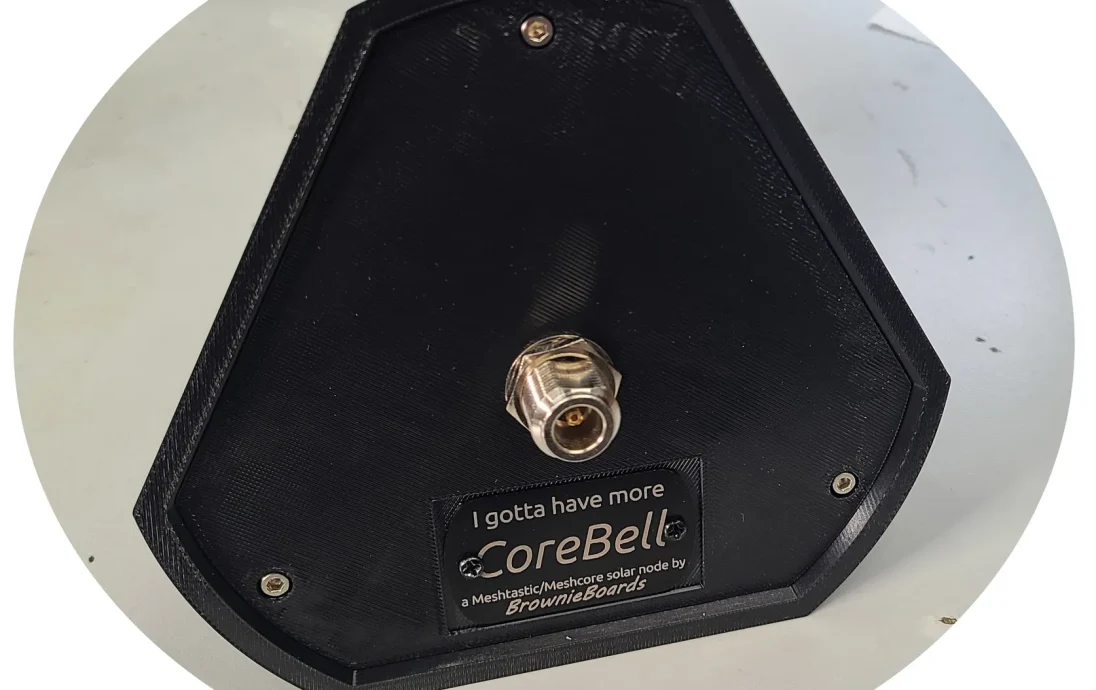

Место крепления на нижней крышке таблички «Контактная информация».

Советы по печати

Печать с помощью ASA для использования на открытом воздухе.

Напечатано с настройками «Прочность» и высотой слоя 0,2 мм. Внешние стены должны быть сплошными, без заполнения.

Используйте поля! Особенно с основным корпусом, но поля могут быть полезны и с нижней крышкой.

Основной корпус необходимо печатать «сверху», при этом внутренняя часть корпуса должна быть обращена вверх во время печати.

Опоры необходимы только для соприкосновения с рабочей пластиной и только для области точки крепления веревки.

Ваш слайсер может также захотеть добавить опоры для края дренажного отверстия, это тоже нормально.

Некоторые слайсеры могут захотеть добавить очень высокие опоры для небольшого выступа, вызванного углублением солнечной панели. По моему опыту, эта поддержка на 100% не требовалась.

Нижнюю крышку необходимо распечатать так, чтобы отверстия для застежек-молний касались рабочей пластины.

Прежде чем собирать! Совет:

Если у вас не крошечные руки, пространство внутри довольно тесное. Можно проложить проводку и стяжки, когда солнечные панели уже установлены, но НАМНОГО проще позаботиться о них как можно больше, прежде чем устанавливать все солнечные панели.
Я сделал это обоими способами — я предпочитаю отложить установку солнечных панелей до конца!

Черновая спецификация

Солнечные панели: Amazon, 10 шт., 5 В, 200 мА, комплект солнечных панелей из эпоксидной смолы — 110 x 60 мм:
https://www.amazon.com/dp/B0B51HZ9D9

Кол-во 1 шт. — Контроллер заряда: AliExpress CN3791 6V MPPT Регулятор солнечной панели Зарядное устройство:
https://www.aliexpress.us/item/3256806206336159.html
УБЕДИТЕСЬ, ЧТО ВЫ ВЫБРАЛИ ВАРИАНТ 6 В (или найдите вариант специально для 5 В где-нибудь еще)

Кол-во 3 шт. — Идеальный диод (для параллельных солнечных панелей): AliExpress XL0401 Идеальный диодный модуль 3-26 В, 5,5 мОм:
https://www.aliexpress.us/item/32568093485160
