Уличный параболический отражатель Meshtastic - антенна Al..

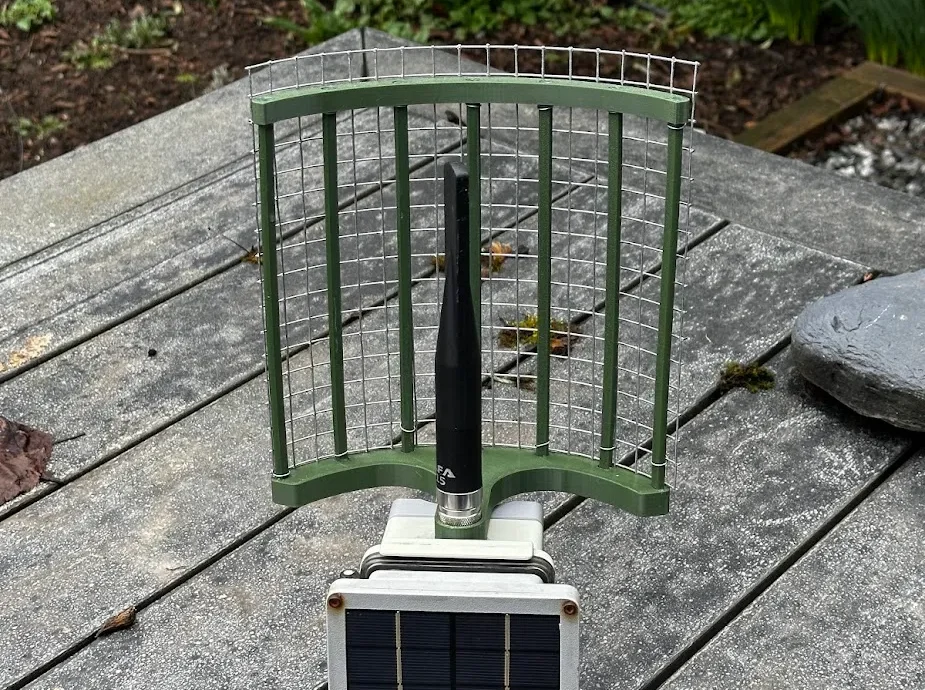

Простой широкий параболический отражатель для Meshtastic 915 или 868 МГц. Это было протестировано с антенной Alfa 915 N Connector и оказало минимальное влияние на КСВ.

Усиление спереди назад составляет около 15 дБ при почти полном отсутствии разницы в силе сигнала от 45 до 90 градусов от оси центра. Прямо перед отражателем имеется резкая область усиления.

Используйте этот отражатель, если вы находитесь на краю сетки и вам нужен небольшой дополнительный сигнал к ближайшим узлам. Этот отражатель сфокусирует ваш сигнал в нужном направлении, не создавая узкий луч, пропускающий другие узлы.

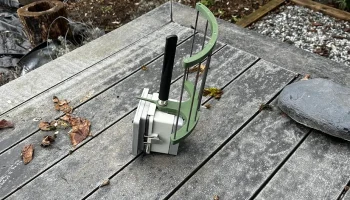

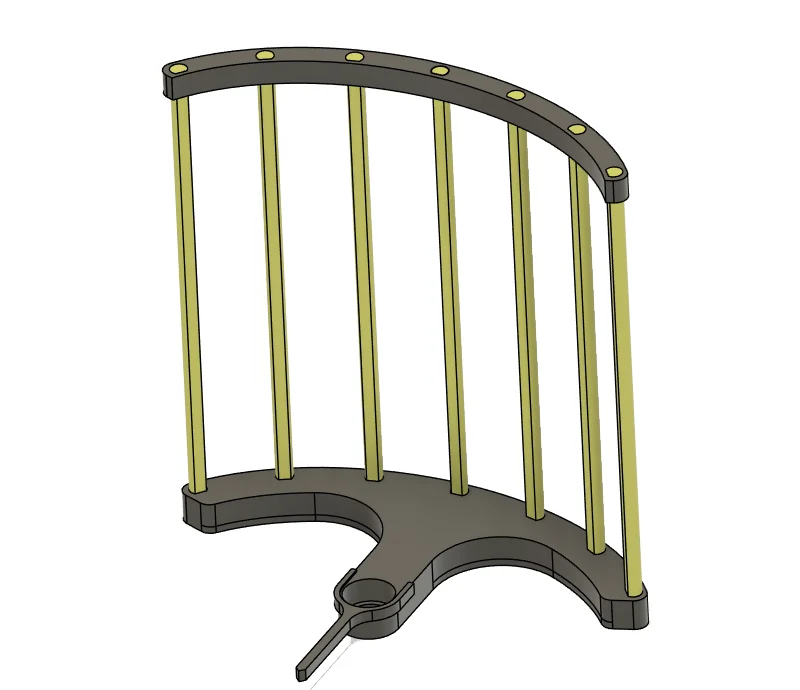

Отражатель спроектирован так, чтобы поворачиваться вокруг антенны с разъемом N, поэтому вы можете наводить отражатель без необходимости нацеливания на весь узел. Он может поворачиваться на 180 градусов в зависимости от конструкции вашего корпуса.

Инструкции по сборке:

Распечатайте все детали в PETG. Сопло 0,4 мм, высота слоя 0,2 мм, 5 сверху, 5 снизу, 5 по периметру.

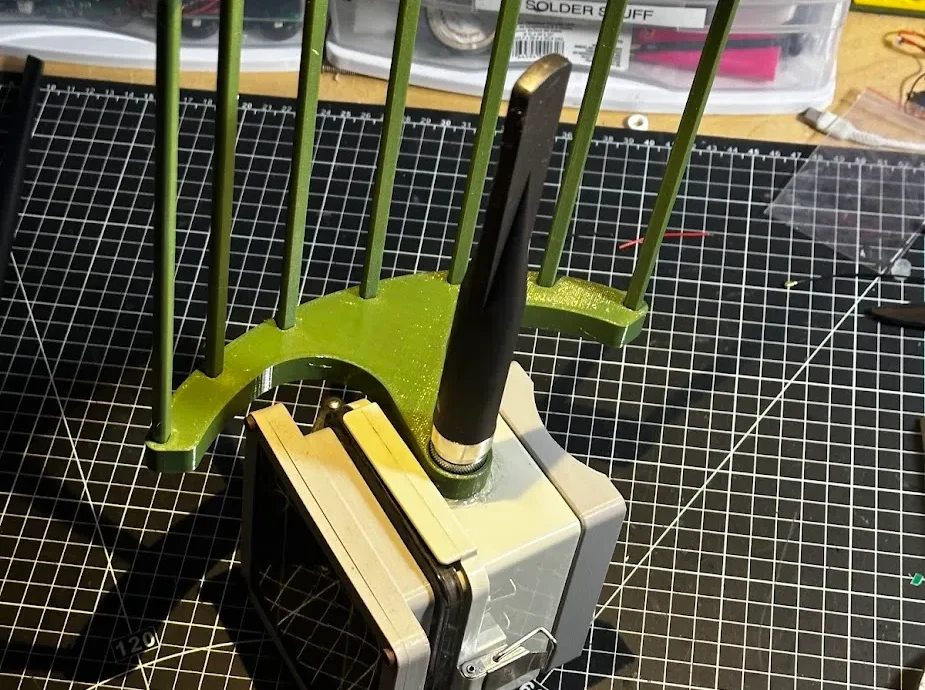

Установите стержни в отверстия. Используйте клей CA, чтобы закрепить их на месте.

Отрежьте материал толщиной 1/2 дюйма по размеру. 16 квадратов в ширину и 15 в высоту. Вы можете увеличить его, чтобы получить более сфокусированный луч.

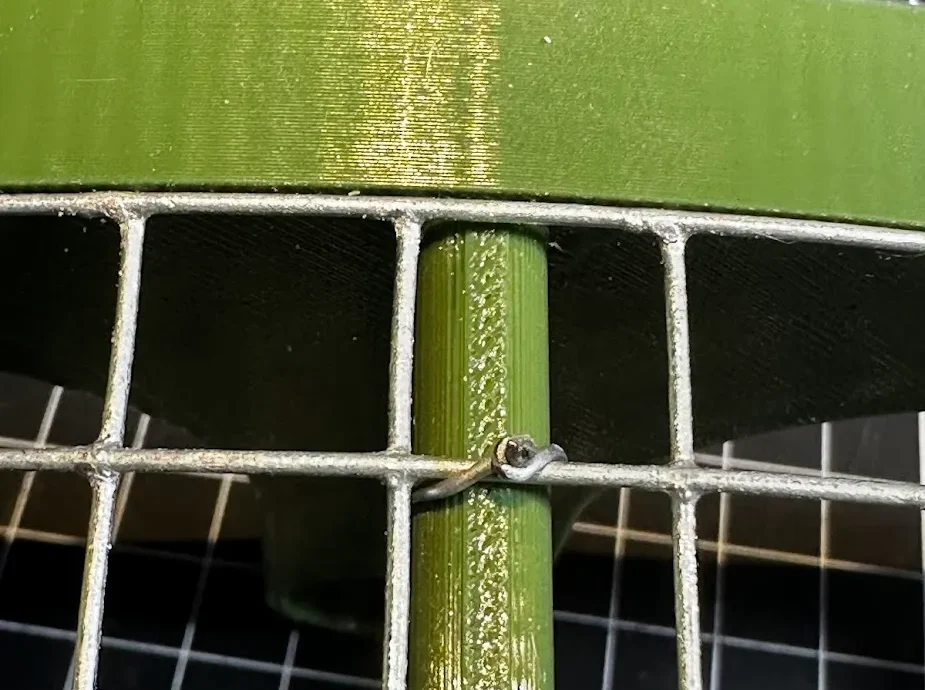

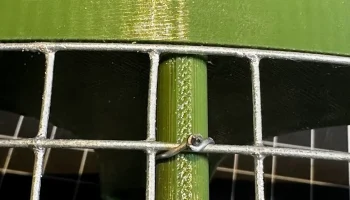

Отцентрируйте центральный квадрат на центральном стержне и с помощью стяжной проволоки (идет в комплекте с аппаратной тканью) и плоскогубцев прикрепите аппаратную ткань к каждому стержню сверху и снизу. Убедитесь, что ткань фурнитуры точно соответствует изгибу.

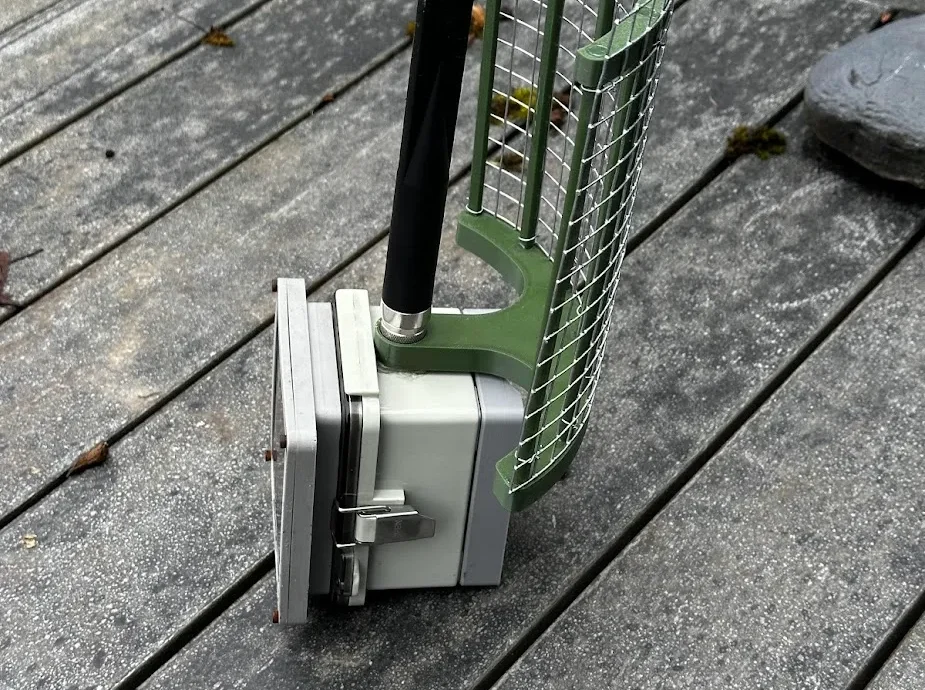

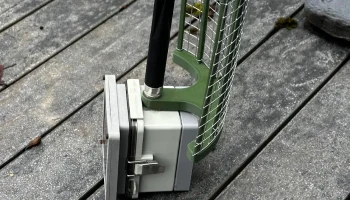

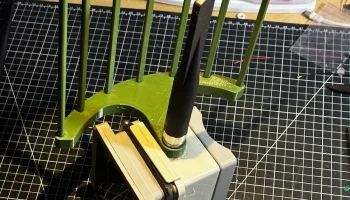

Установите центральное отверстие на переборку разъема N.

Прикрепите антенну и закрутите ее плотно, но не слишком сильно. При необход��мости используйте прилагаемые шайбы для распечатки. Увеличьте масштаб в направлении Z в соответствии с вашими настройками.

Используйте нижнюю пластину, чтобы заполнить зазор между параболическим основанием и корпусом. Масштабируйте высоту Z в слайсере, чтобы обеспечить плотное прилегание. Есть 2 варианта. Клеевая пластина для приклеивания клеем CA и без клея для использования с двусторонней лентой Gorilla Tape. В любом случае приклейте пластину к нижней части параболического основания с помощью небольшого количества клея CA.

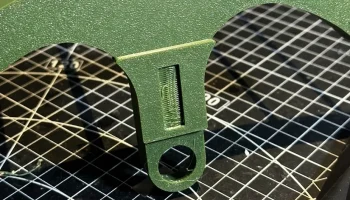

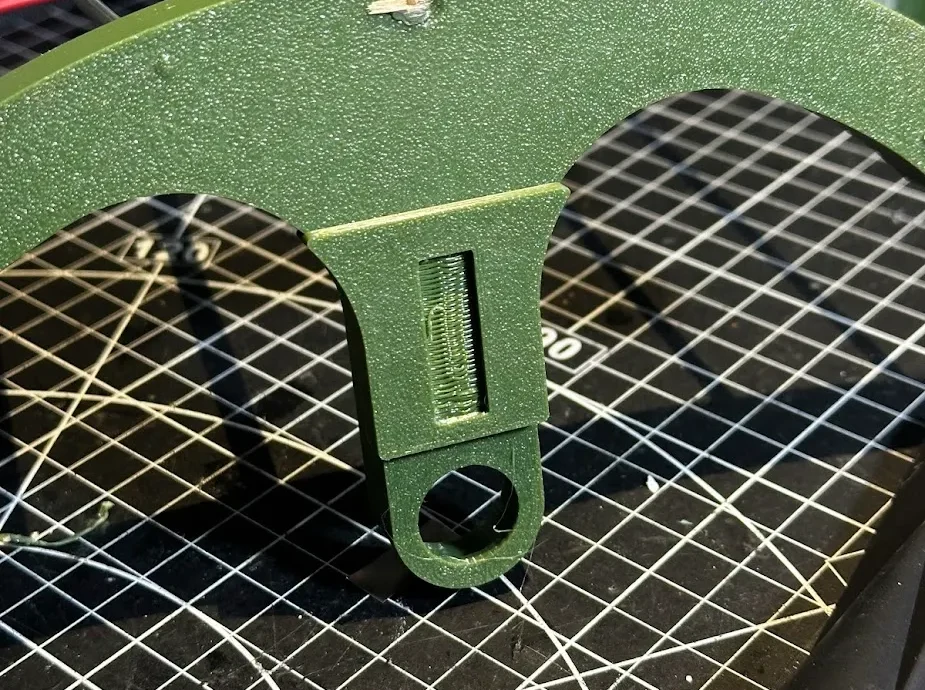

Приклейте дополнительный указатель, который поможет вам навести отражатель.

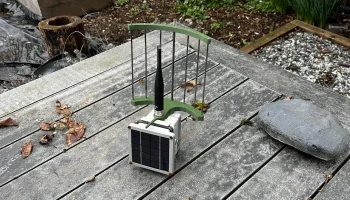

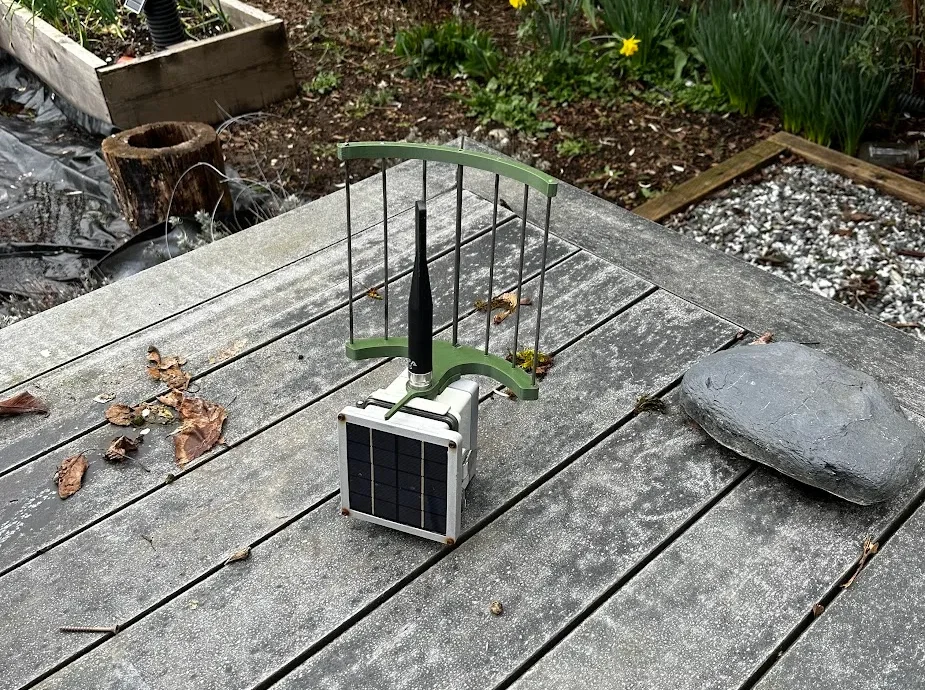

Установите свой узел в его постоянном местоположении. Используя функцию Traceroute, направьте свой рефлектор так, чтобы передать лучший сигнал на нужные узлы.

Как только вы все расположите идеально, нанесите немного клея CA в отверстие для клея на верхней части параболического основания и приклейте клеевой колпачок. Клей будет течь через клеевые каналы и создавать прочное соединение, которое не будет подвергать крепление антенны нагрузке из-за ветровой нагрузки. Следите за каплями и очищайте бумажным полотенцем. CA Glue Accelerator здесь действительно помогает.

Поздравляю, вот и все.

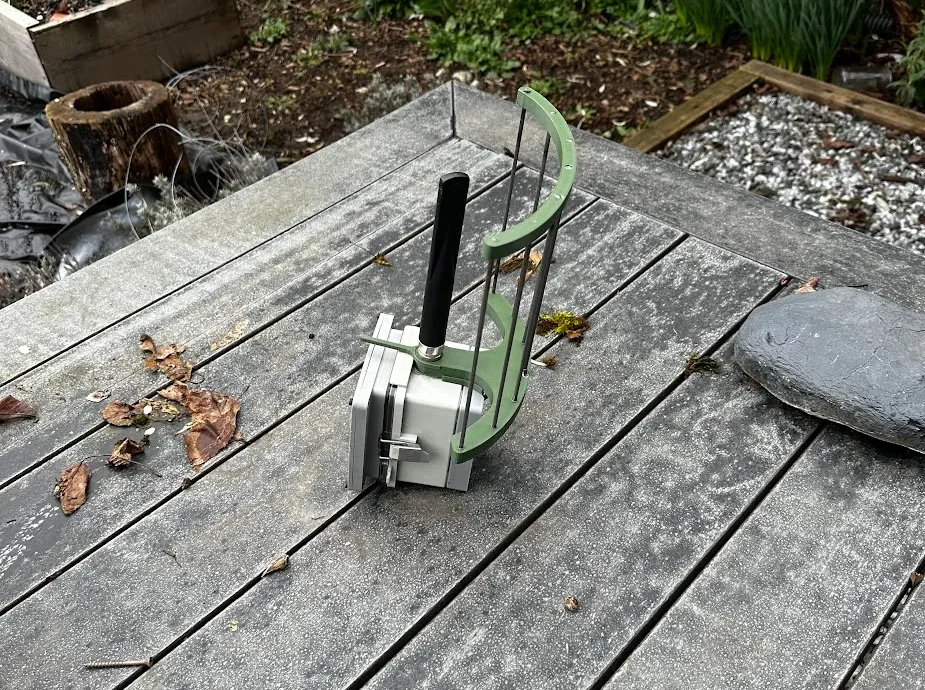

Существует также складная версия, в которой вместо пластиковых стержней и сетки можно использовать стержень с резьбой M3 диаметром 200 мм. Да, из вертикальных стержней можно сделать эквивалентный отражатель самостоятельно, без использования сетки. Используйте гайки M3 и резьбовой фиксатор с обеих сторон параболического основания и верхней направляющей, чтобы закрепить узел. См. детали с суффиксом M3.
