Meshtastic USB-удлинитель

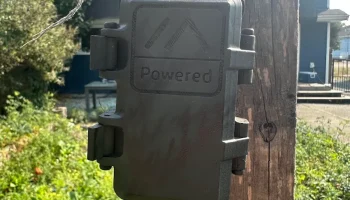

Это простой корпус, который позволяет заземлить порт USB-C и кнопку сброса, чтобы поддерживать прошивку вашего узла Meshtastic на базе RAK 4631. Обновите прошивку с нуля или просто нажмите кнопку сброса, если ваш узел завис. Поднимитесь на башню только один раз!

Вы даже можете использовать 4-ю пару кабеля Ethernet для подачи на корпус напряжения 12 В или выше и понизить его до 5 В с помощью преобразователя внутри. Подключите любые подобные настройки питания к солнечному порту RAK. НЕ порт аккумулятора.

Распечатайте обратно, опоры не нужны.

Необходимые детали:

4-контактное соединение USB-C под пайку для внутренней части корпуса узла: https://www.aliexpress.com/item/1005003827367222.html
4-проводной гнездовой разъем USB-C https://www.aliexpress.com/item/1005006564841844.html
Дешевая кнопка для кнопки сброса https://www.aliexpress.com/item/1005001923261889.html
Кабель JST PH-2.0 и разъем для припаивания к контактам сброса и заземления RAK 4631.
20 мм и 5-10 мм (не имеет значения, насколько длина находится между этими значениями) Винты M3
Силиконовый прокладочный материал толщиной 2 мм.
До 80 футов настоящего медного сердечника CAT6. Я рекомендую использовать кабель класса Direct Burial, поскольку он устойчив к ультрафиолетовому излучению. На больших расстояниях или при использовании CAT5e ваш пробег может отличаться. Лично я уверенно прошел 60 футов.

Вы можете использовать любое соглашение о проводке, какое захотите. Вот что я использовал:

USB-питание + синий,
Питание USB — белый/синий,
USB-данные + оранжевый,
USB-данные — белый/оранжевый,
Кнопка сброса: зеленая и бело-зеленая. Полярность здесь не имеет значения.
Внешнее (12 В) питание + коричневый,
Внешнее питание (12 В) — белый/коричневый

Сборка:

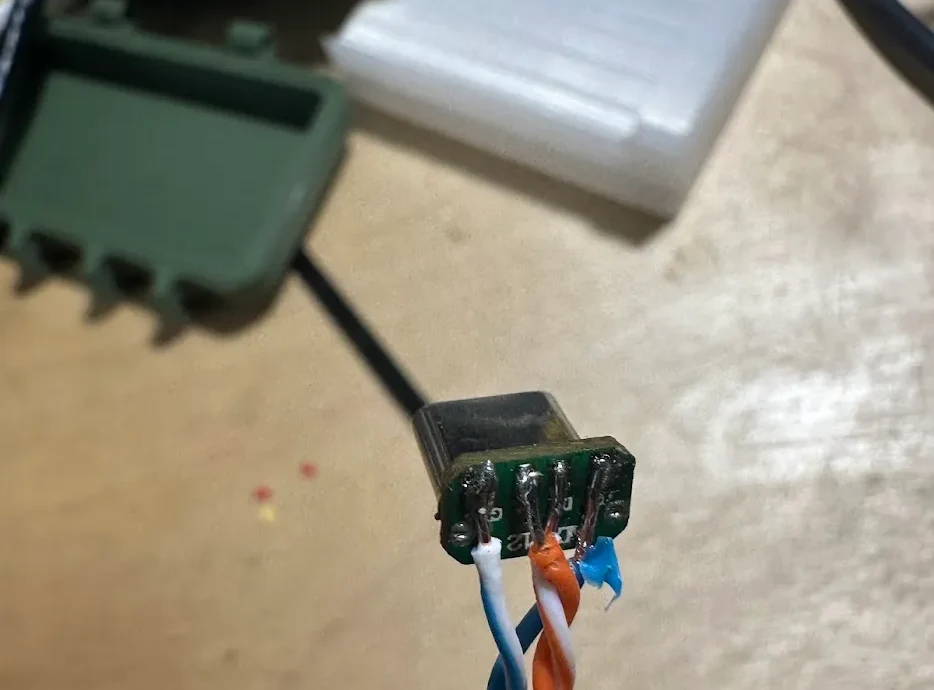

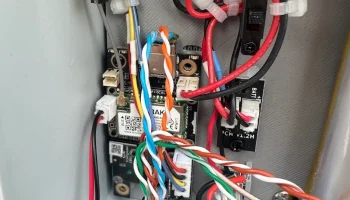

Припаяйте провода к разъему USB, а также припаяйте провод сброса и разъем сброса. Пропустите через стандартный кабельный ввод в вашем корпусе.
используйте дрель, чтобы увеличить отверстие для кабеля в нижней части USB-бокса, чтобы обеспечить плотное прилегание к кабелю Ethernet. Разденьте его и протолкните.

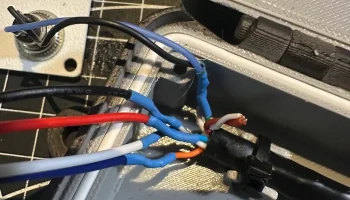

Вставьте гнездовой разъем в прямоугольный слот на лицевой панели и припаяйте его к кабелю Ethernet, убедившись, что распиновка правильная. На этом этапе проверьте USB-соединение, чтобы убедиться, что все сделано правильно.

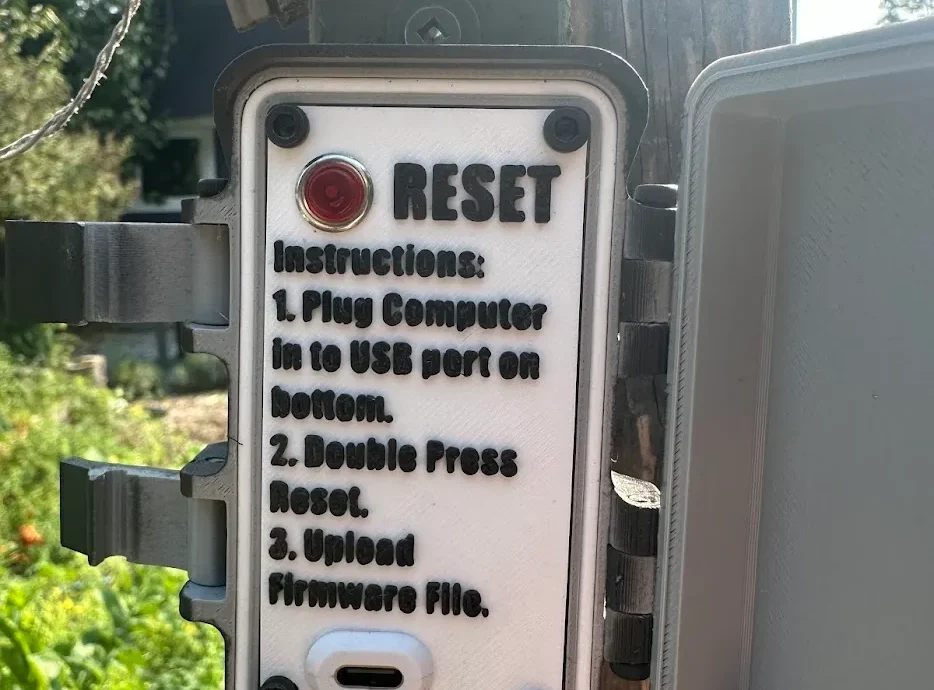

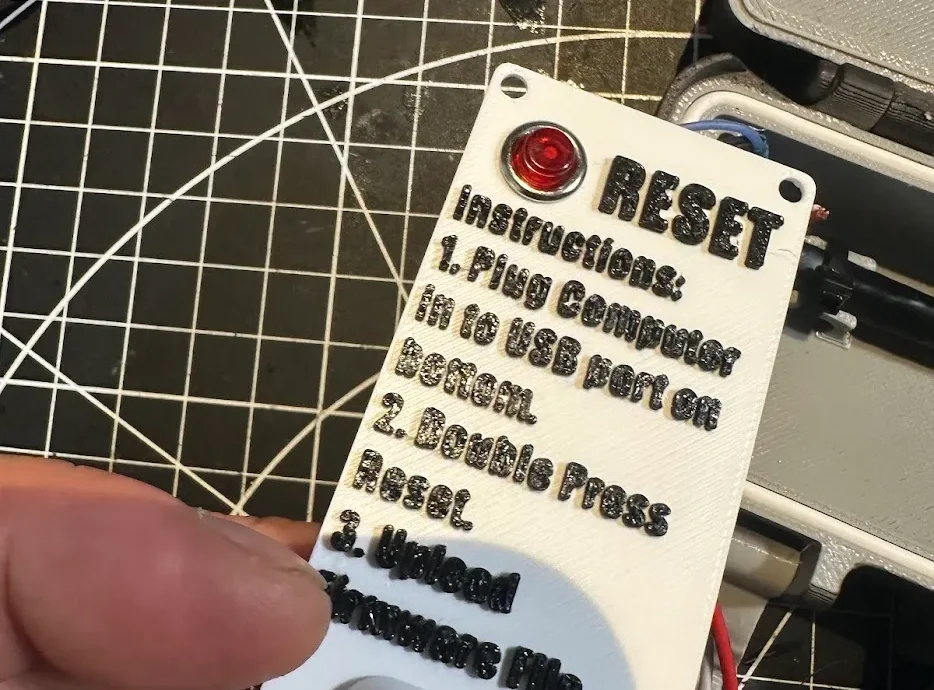

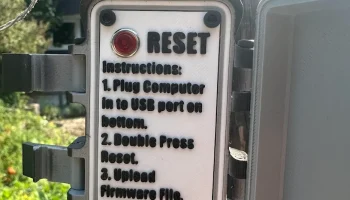

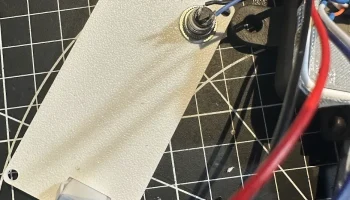

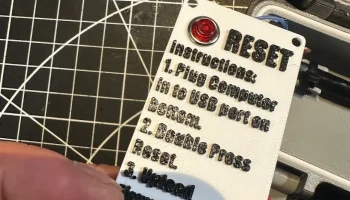

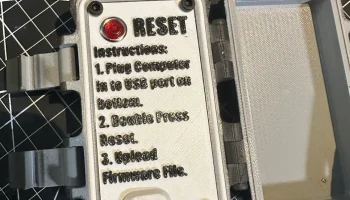

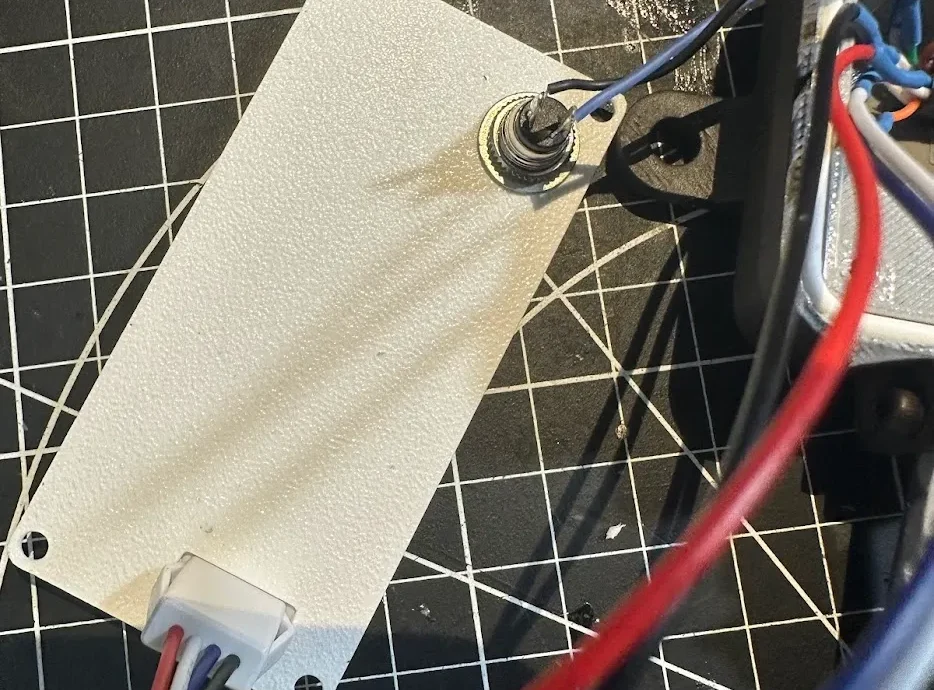

Установите кнопку RESET в лицевую панель и припаяйте ее.

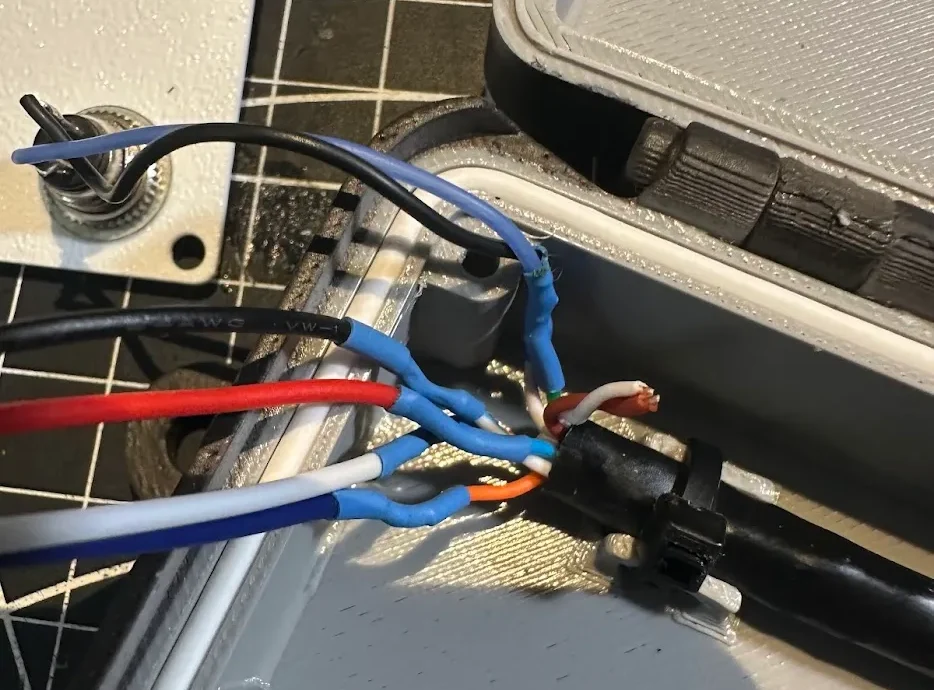

На этом этапе, если вы используете внешнее питание 12 В, просверлите отверстие в нижней части USB-бокса, подходящее для используемого кабеля, и подключите провода к оставшейся витой паре.

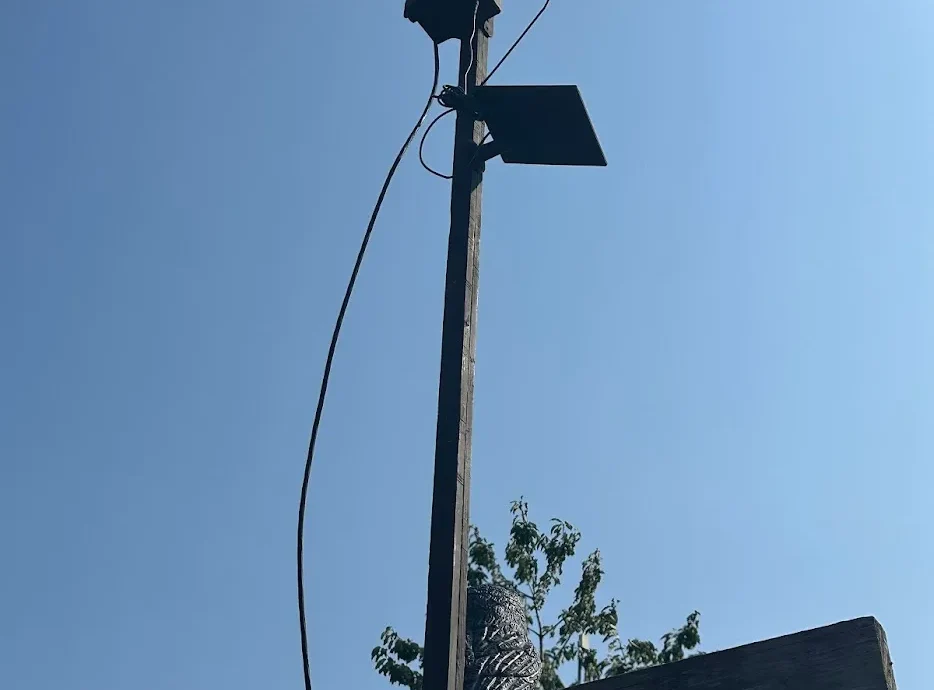

Поздравляем, теперь у вас есть надежный способ поддерживать ваш узел через USB на больших расстояниях. Оно окупается в первый раз, когда происходит сбой при обновлении прошивки беспроводной сети, и вам не придется лезть к узлу с ноутбуком за спиной.
