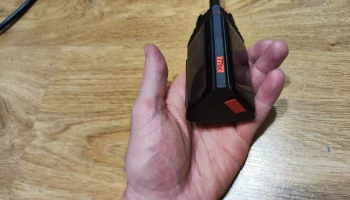

Водостойкий сетчатый "WAYPOINT" уличный узел "ретранслято..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Дополнительная информация, инструкции и подробные фотографии скоро появятся! (Да, я знаю, что я ужасно умею извиняться :( )

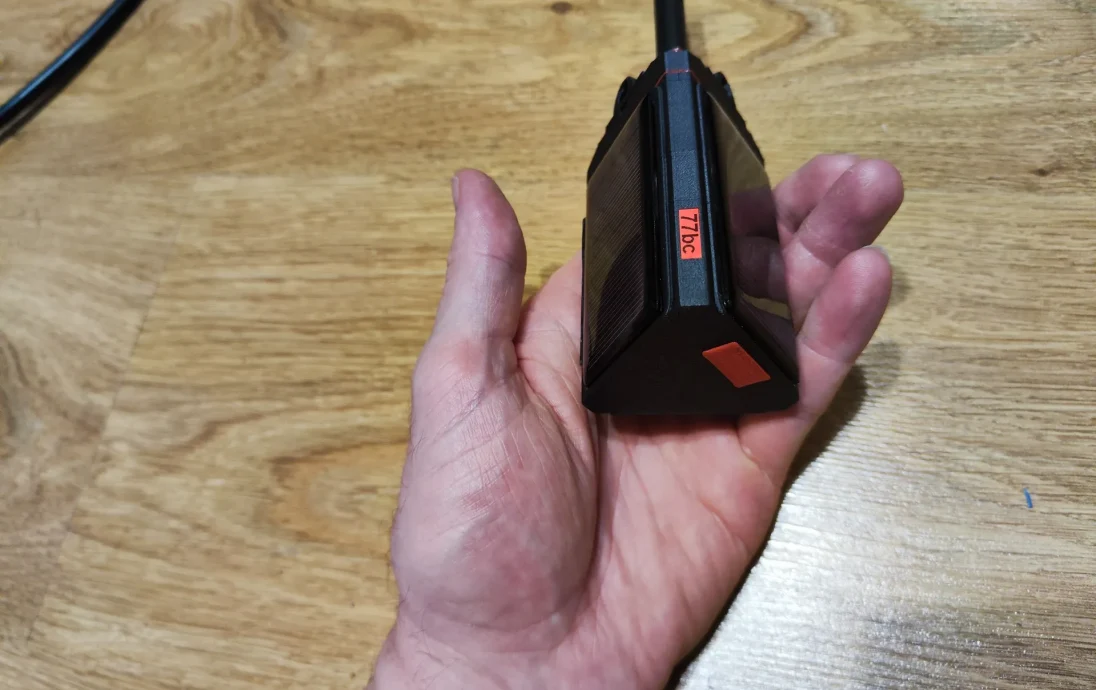

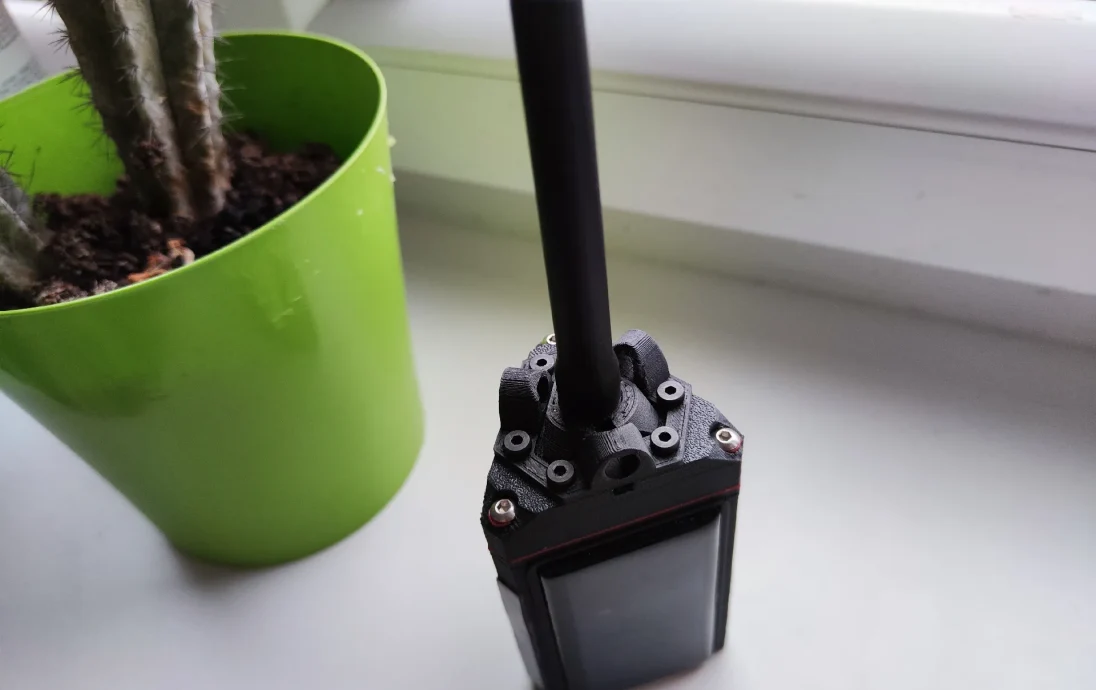

Вариант Heltec T114 уже подходит со снятым дисплеем и корпусом дисплея.

В узле может размещаться узел Faketec DIY или Heltec T114 (позже будет выпущен после Faketec).

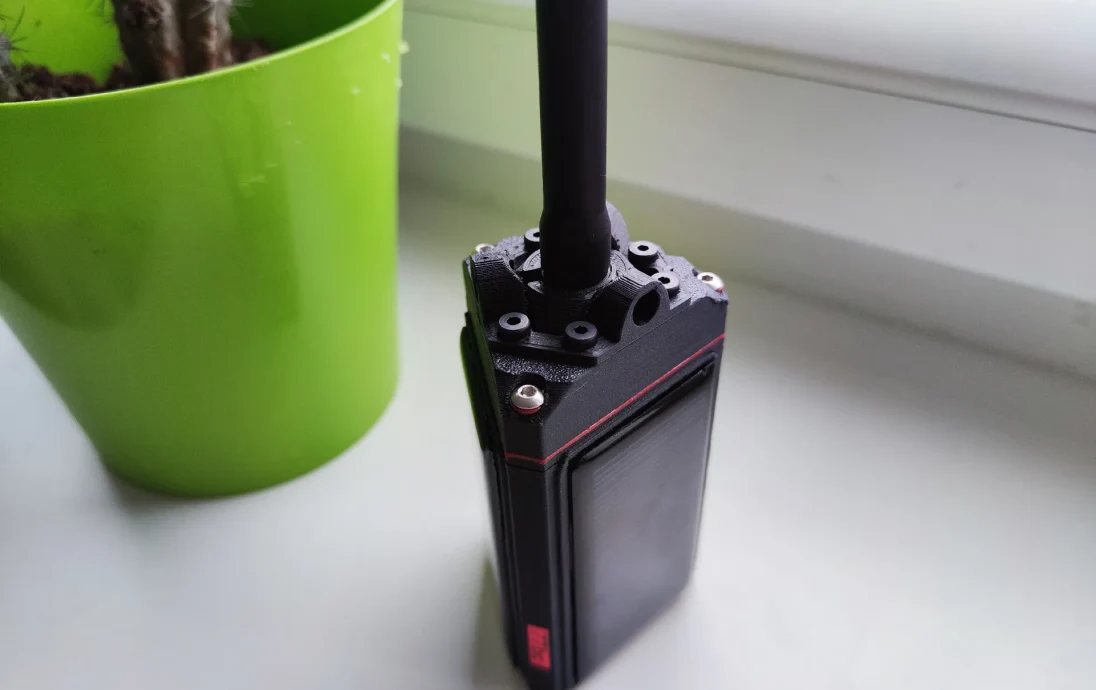

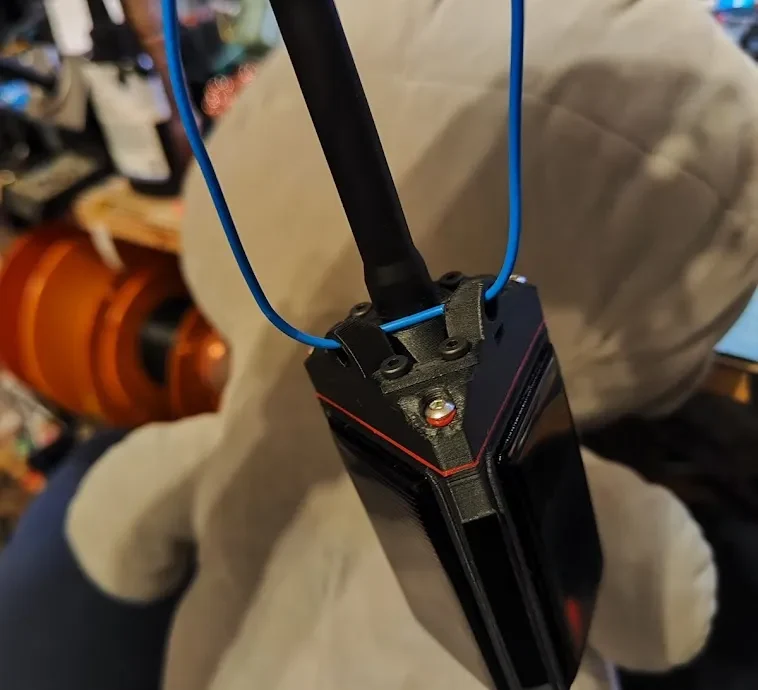

В узле используется система отвода воды от основания антенны.

Запускайте его только в режиме клиента! даже несмотря на то, что он действует как ретранслятор/расширитель диапазона для использования ТАК!

Поскольку ATAK выполняет большую часть отправки и приема, может потребоваться переопределить рабочий цикл в настройках, чтобы он продолжал работать!

Список запчастей:

Узел Faketec NRF 52 DIY (самый лучший и дешевый вариант, доступный на данный момент)

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

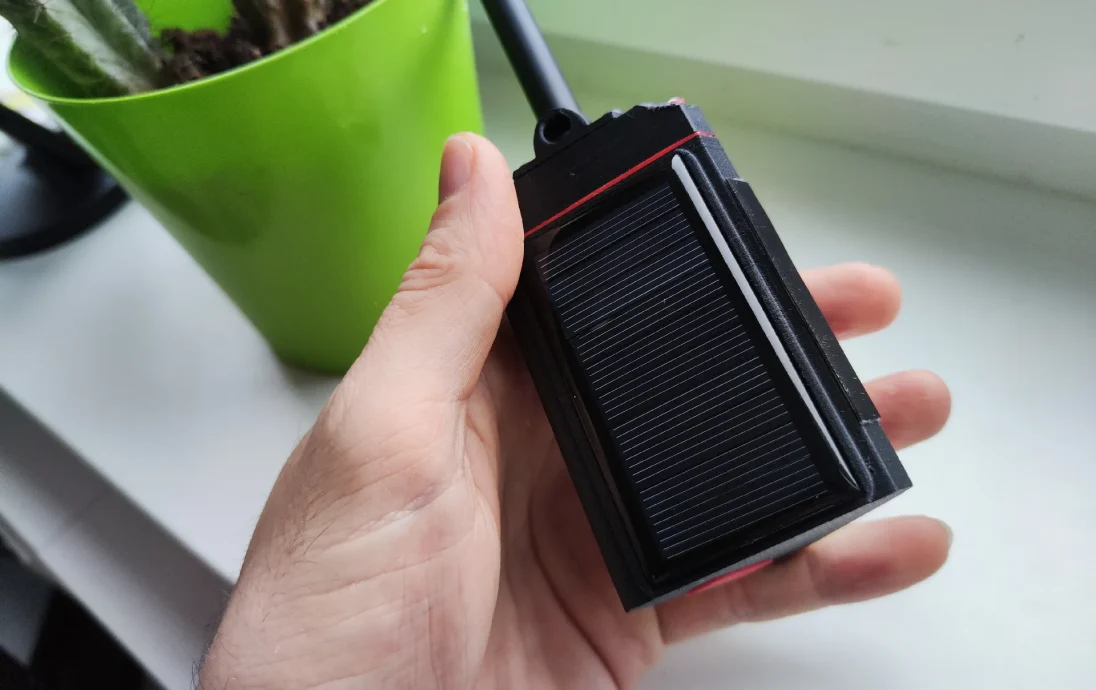

Солнечные панели:

Sunyima, 10 шт., 5 В, 60 мА, 68*37 мм, полиминизеллен-солнечный модуль, фотовольтаический модуль солнечной энергии, leitung für DIY-Ladegerät — Алиэкспресс

Диод для остановки паразитного потока обратно в солнечные панели:

Комплект Schnellschalt-Schottky-Dioden-Kit-Set 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207, 8 Werte = 100 Stück, электронные компоненты АлиЭкспресс

Саморезы пластиковые: M3 18 мм:

M2 m2, 5 m3, 5 m3 m4 m5 pt Pfanne runder Kopf selbst schneidende Holz schraube schwanz geschnittene Phillips Kreuz vertiefter schwarzer verzinkter Stahl АлиЭкспресс

Монтажные корончатые винты: M3 6 мм.

M2 M 2,5 M3 M4 M5 M6 M8 M10 класс 10,9 класс brüniert ISO7380 legierung stahl вкус kopf hexagon buchse schraube — Алиэкспресс 13

Главный выключатель питания: 3 мм

10 шт./лос 50 В 0,5 А SS12F15 Mini Größe schwarz SPDT Schiebe schalter für DIY Power Electronic Projekte G6 1 p2t Kippschalter Griff 6 мм — Алиэкспресс 13

1x18650 литий-ионный элемент без защиты по вашему выбору (местный источник)

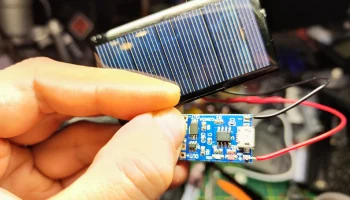

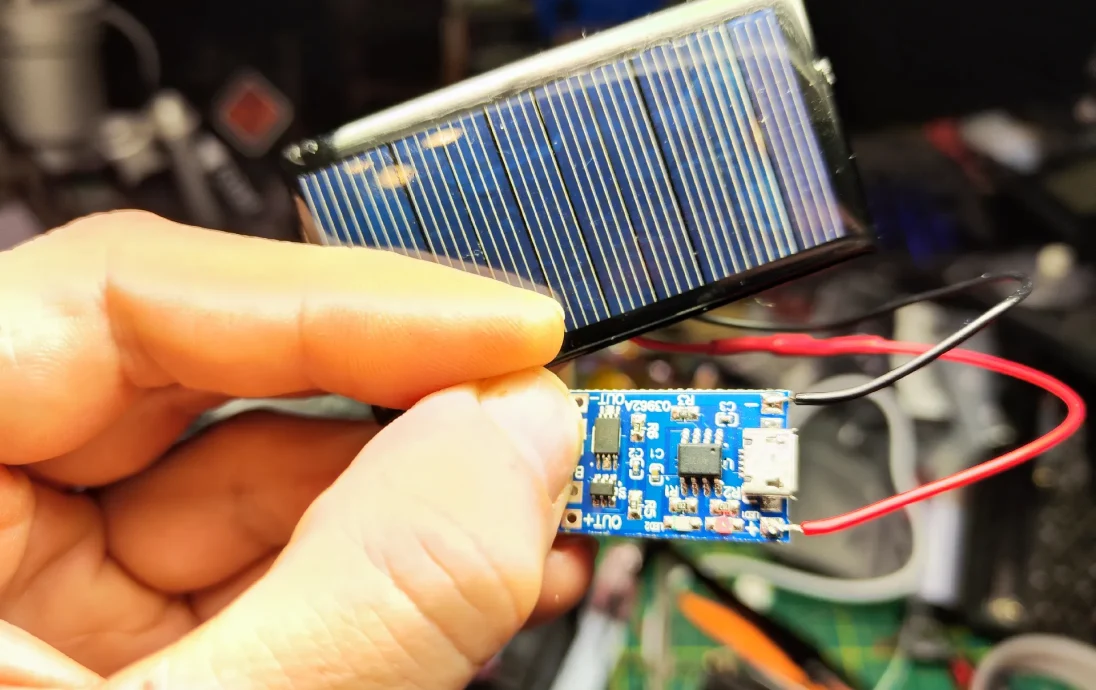

Плата зарядки аккумулятора с защитой солнечных батарей:

/10 шт. tc4056a литиевый аккумуляторный модуль Typ c USB 5 В 1a Lade karte mit Schutz funktionen Platine for Arduino DIY — AliExpress

Пигтейл от SMA до IPEX 5 см:

Антенна U.FL IPEX/IPX zu SMA zopf stecker, 5 см, RF-SMA weibliche WIFI GSM GPS RG 1,13, кабель SIM7100E/MC7455/MC7430 — AliExpress 509

Антенна, совместимая с SMA, с частотой, соответствующей региону, по вашему выбору или по моей рекомендации:

Антенна GSM 868 МГц 915 МГц Lora PBX Wasserdicht 3bdi SMA Stecker IOT Антенна 868 МГц 915 МГц Antennenantennen für Lorawan — AliExpress 509

Или:

Антенна Nb-iot/LORA Weiche для БПЛА, модуль Drahtlose Abbildung übertragung daten übertragung 840-868-900-915-902-928mhz antenne SMA männlichen АлиЭкспресс

Водонепроницаемая лента для главного выключателя питания и кнопки сброса: (чтобы сделать ее на 100 % водонепроницаемой, даже если сам переключатель закрыт, но все равно может окисляться под воздействием влаги/дождя)

HOMIK Extrem Starkes Wasserdichtes Klebeband Außen & Innen | Dichtungsband Wasserdicht 5CM x 5M | Клебебанд УФ Beständig | Клейкая лента | Selbstverschweißendes Klebeband | Клебебанд Шварц: Amazon.de: Baumarkt

Кнопка сброса/обновления прошивки:

100 шт., 10 моделей 6*6, Taktschalter Taktile Druckschalter Kit Höhe: 4,1 5 ~ 12 мм DIP 4 P Mikroschalter 6x6 Schlüsselschalter АлиЭкспресс

Основная часть, верхняя часть и корона имеют небольшую выемку на внешнем крае, которая должна совпадать при соединении.

Водонепроницаемая полоска ленты закрывает отверстие кнопки сброса и боковой выключатель питания после включения, чтобы предотвратить попадание воды в корпус.

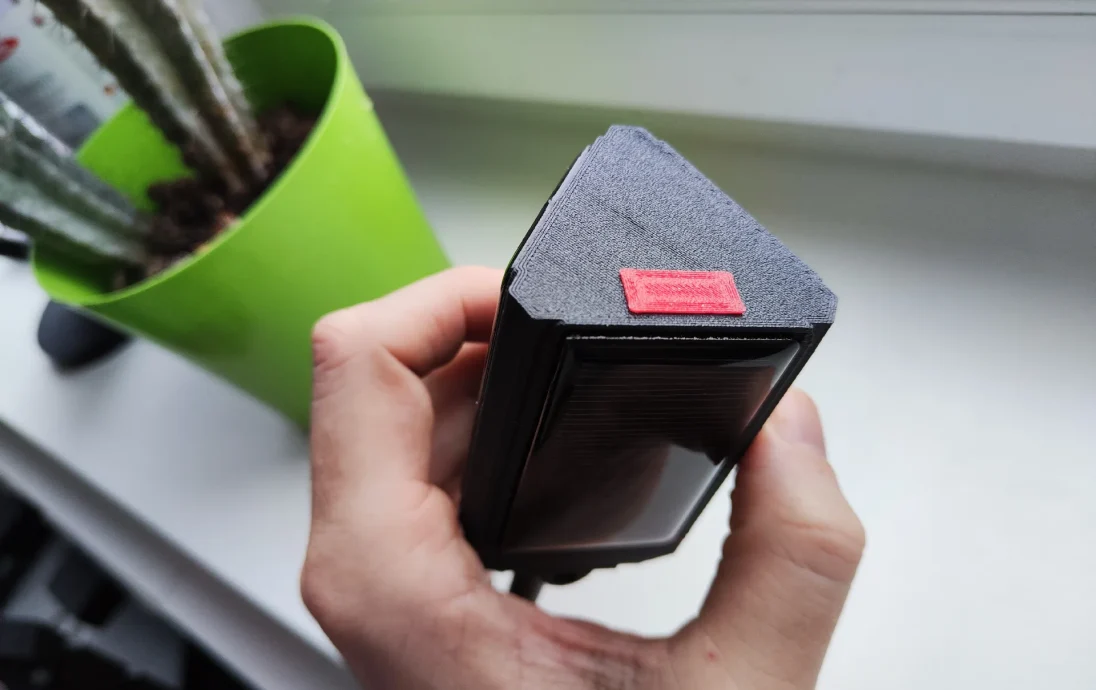

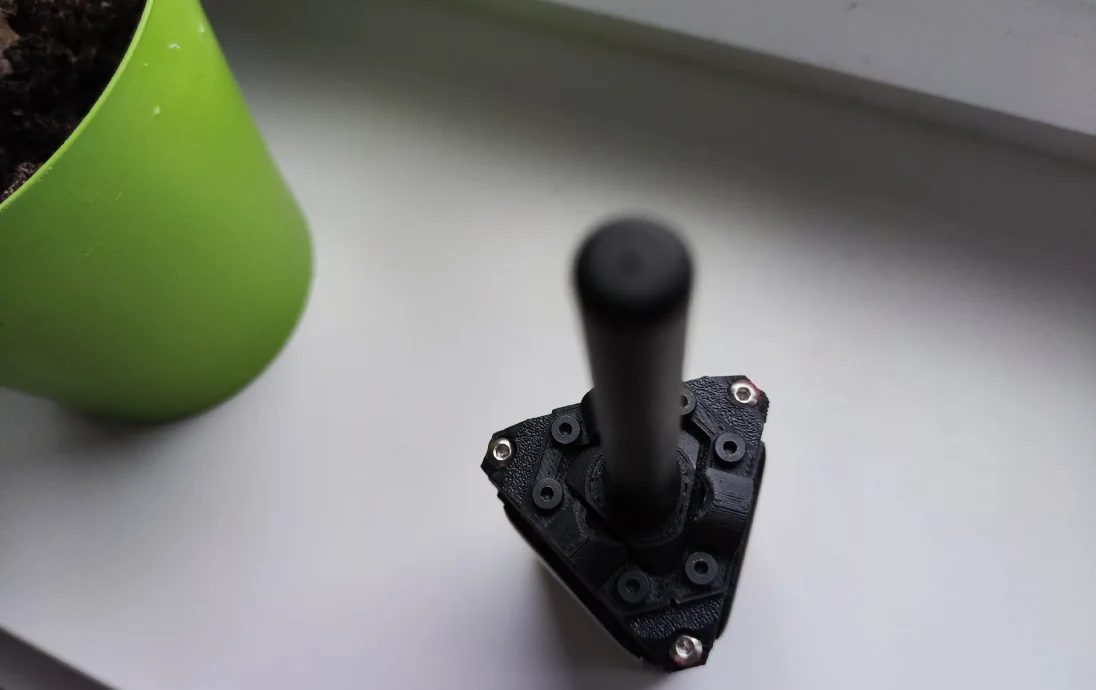

Уплотнители ТПУ (напечатаны красным на изображениях) крепятся к трем внешним винтам ВЕРХНЕЙ крышки, шестигранник проходит через разъем SMA на внутренней стороне верхней крышки, большой треугольный уплотнитель ТПУ, естественно, проходит между верхней и основной частью.

Жаростойкий
