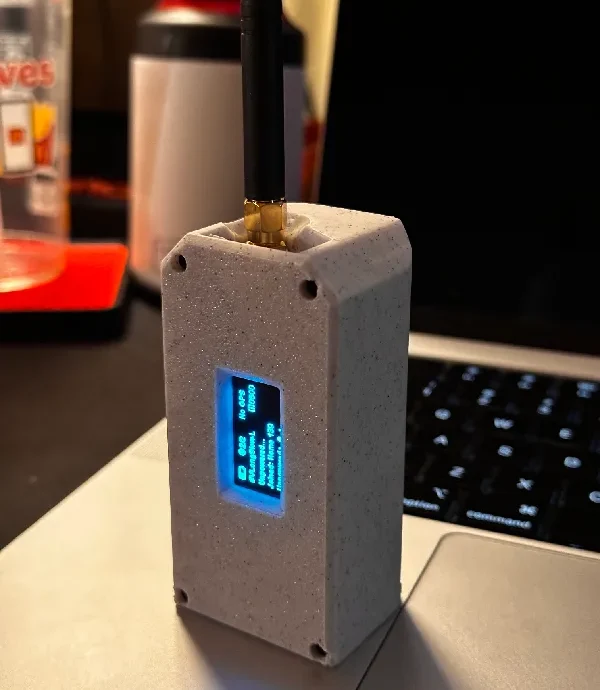

Meshtastic Case Heltec V3 (1x 18650) с клавишами-качелями..

*Это работа в стадии разработки.

Контекст:

Я искал корпус для платы Heltec V3 LoRa для использования с Meshtastic, и я почти решил, что корпуса @tonyg были лучшим вариантом, но мне нужен был более устойчивый к погодным условиям. Этот случай — первый шаг к этому. Он спроектирован таким образом, что единственные отверстия расположены вверху и могут быть закрыты вставкой из ТПУ (еще не созданной), но при этом сохраняют функциональность кнопок.

Кнопки по-прежнему работают, потому что они работают от кулисного переключателя, выступающего сверху.

Советы по печати:

Вам нужны две кнопки-качалки, одна из которых должна быть зеркальной.
Распечатайте лицевую панель лицевой стороной вниз. Текстурированная кровать делает ее более красивой.

Как собрать:

Используйте плоскогубцы, чтобы вставить кнопки-качельки в верхнюю часть передней панели. Капля масла тоже помогает.
Возьмите доску и поместите ее в держатель доски. Оно должно подходить по трению.
Прикрепите крепление антенны к задней пластине и затяните его.
Подключите разъем антенны к плате.
Встав��те аккумулятор и подсоедините к нему провода любым доступным способом.
С помощью трения установите держатель доски в переднюю пластину.
Подключите аккумулятор.
Добавьте немного прокладки (я использовал скомканную бумагу), чтобы батарея не могла двигаться.
Сложите две половинки вместе, убедившись, что все провода остаются внутри и не защемлены.
Скрепите половинки вместе 3 винтами/гайками M2x20 и 1 M2x16.

Я еще не экспериментировал с гидроизоляцией, но идея состоит в том, чтобы нанести немного силикона по краям двух половин и сделать вставку из ТПУ, чтобы закрыть вилку и боковые стороны кнопок.
