Meshtastic FakeTAK "SCOUT" ультра портативный тактический..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Подробных пошаговых инструкций нет, есть масса картинок, видео и описания + подсказки, вы сможете это сделать, если что-то неясно, спрашивайте в комментариях.

Список деталей ГОТОВО, демонстрационное видео ГОТОВО,

ПОСМОТРИТЕ видео внизу этой страницы!

__________________________________________________________________________________________________

ЗАМЕТАНО! Ну да, он не сделан из металла, он не водонепроницаем, он не выдержит ядерного взрыва и это определенно не тот тип оборудования, хардкорная гражданская подготовка, которую ищут суперсолдаты, но, черт возьми, я горжусь тем, что я создал здесь, это практически самая крутая тактическая вещь, которую я когда-либо делал на данный момент.

В качестве узла Faketec я также добавил отличную GPS-антенну, которая практически сразу фиксируется в тот момент, когда вы ее включаете, она действительно поразительна, но также имеет свою цену.

Никаких видимых огней, которые могут выдать ваше местоположение, как и у его старшего брата FakeTAK «Commander», Scout, оснащен зуммером для звуковой обратной связи при включении/выключении устройства, а также включении и выключении GPS.

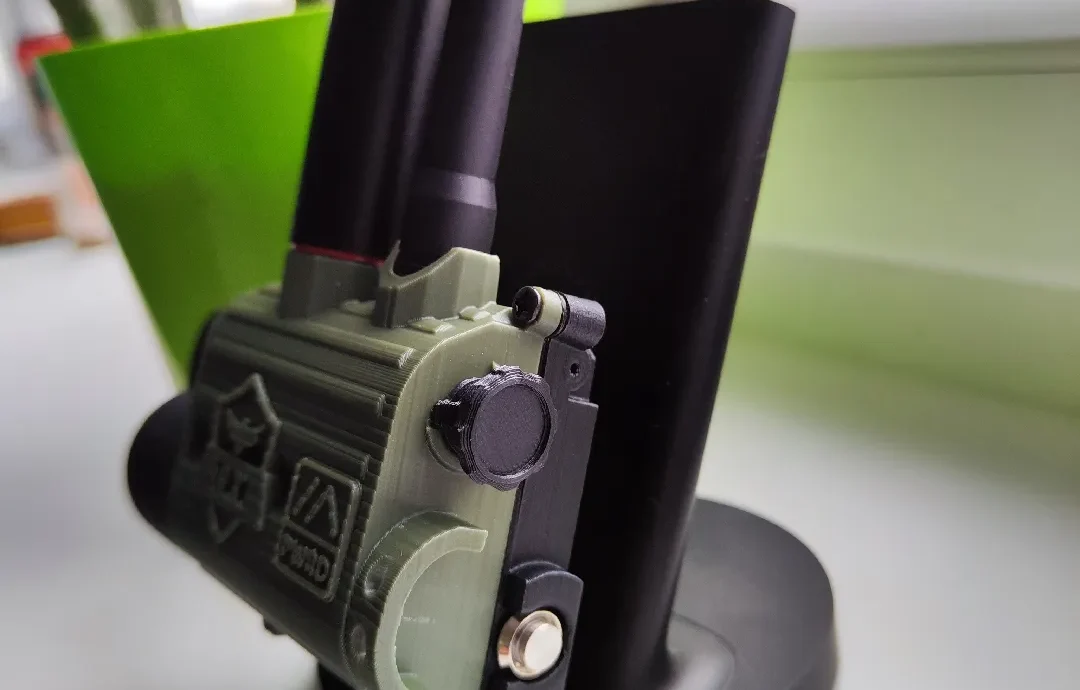

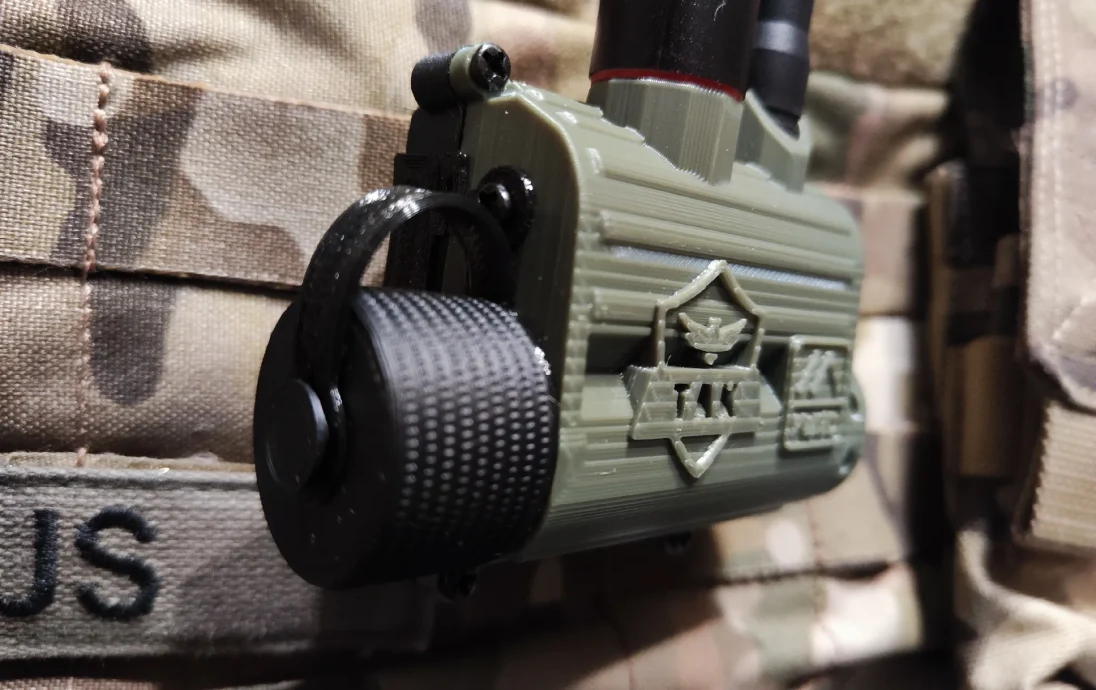

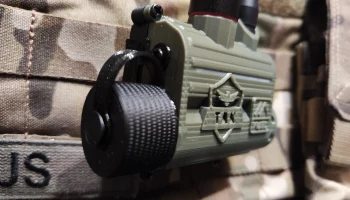

Легкодоступный порт USB C, защищенный пылезащитным чехлом из ТПУ, а также шнурок из ТПУ, прикрепленный к винтовой крышке легко заменяемой батареи 18650 барабанной катушки.

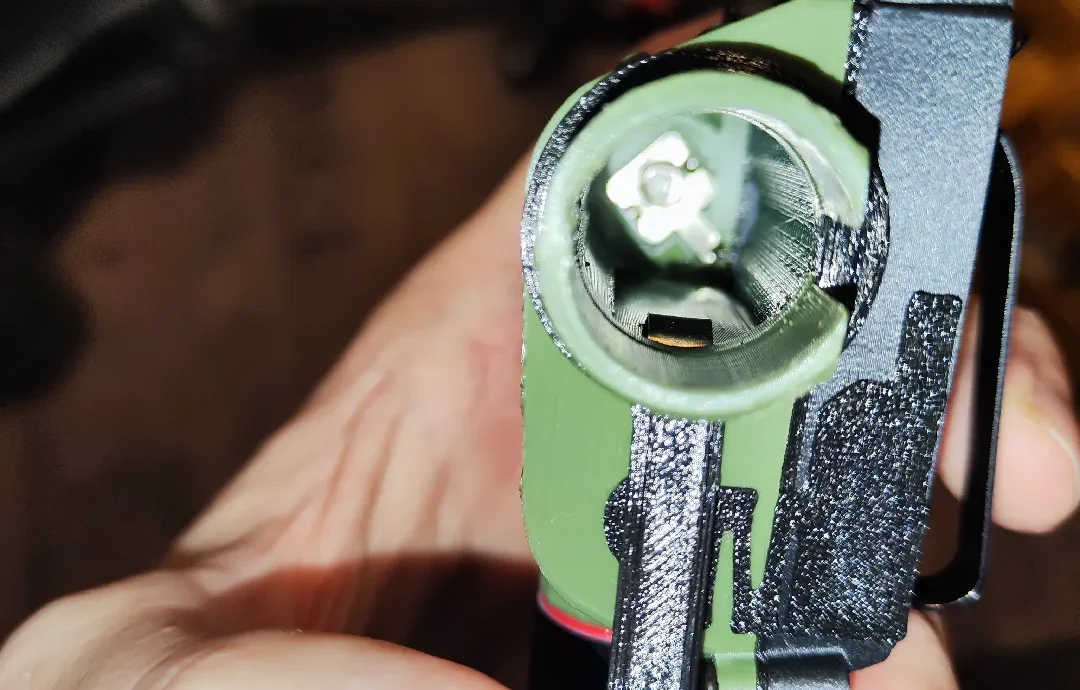

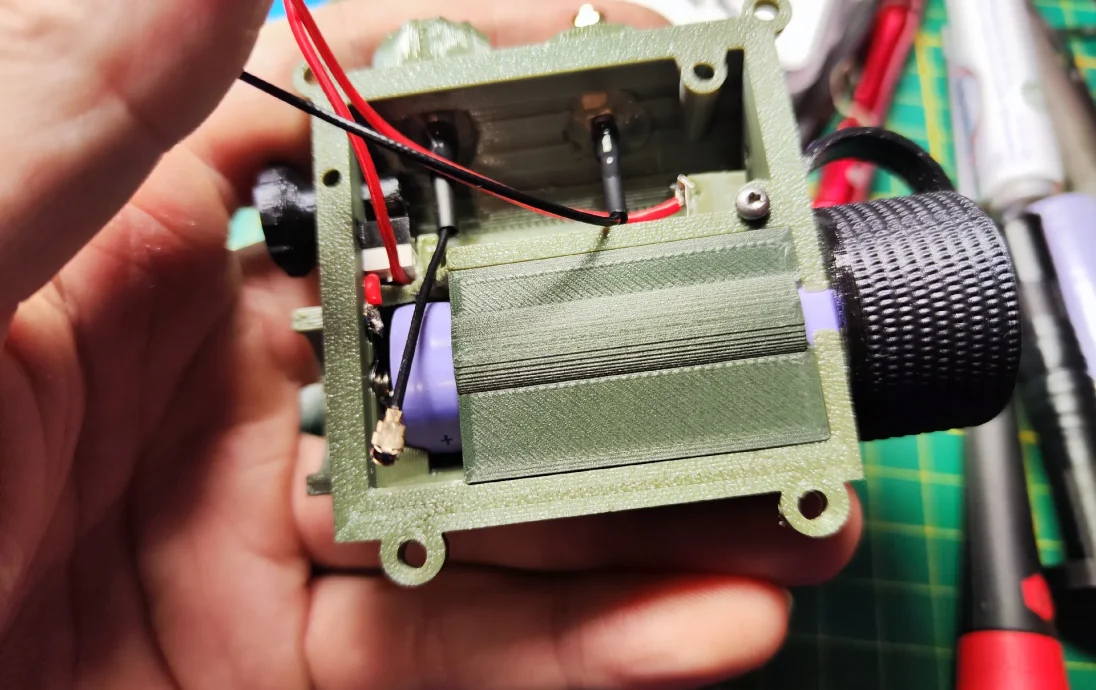

ДА, точно так же, как вы знаете это из дорогого ночного видения и военного оборудования, разведчик имеет полнофункциональный слот для сотовой связи 18650, который можно легко заменить.

У него есть небольшой «недостаток», но на самом деле он не так уж и плох.

Вся сборка довольно продвинутая и непростая в сборке, по шкале от 1 до 10 я бы дал ей 8 по сложности, не говоря уже о том, что вам еще и узел faketec сначала нужно собрать самому.

В этот проект было вложено огромное количество прототипов, тестовых запусков и много часов. Я очень доволен результатом!

Видео-презентация также будет добавлена ​​в ближайшее время.

Я также загрузил обновленную печатную плату Faketec, которая включает в себя МОП-транзисторы, поэтому к ней гораздо проще добавлять внешнее оборудование.

Не забудьте аккуратно выломать опору основания Lora Antenna с помощью плоскогубцев, осторожно пошевелить ее, и она выйдет совершенно чистой и прямой. (это позволяет скопившейся воде, стекающей по антенне, вытекать)

ВАЖНО!:

Имеется трафаретная вставка 18650 (маркировка и вырезание 18650), которая позволяет легко подготовиться к использованию элементов 18650 с разведчиком. Просто вставьте ячейку 18650 со знаком + спереди, а затем отметьте черным маркером заднюю часть, а также ту часть, которую нужно вырезать. Вы можете попытаться разрезать его, пока он находится в трафарете, но я всегда выдвигаю его и аккуратно срезаю фольгу для контакта массы снаружи.

Список деталей:

Faketec Node: (проверьте «проблемы» на github, там я загрузил обновленную плату, которая включает в себя места для Mosfets для внешнего оборудования, такого как включение GPS, зуммер, вибра, светодиод и т. д.)

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Высокочувствительная GPS-антенна: HA-103A

Rtk gnss антенна hochpräzise helix Position ierung UAV unbemanntes fahrzeugs chiff gps l1 l2 l5 глонасс beidou galileo sma Wasserdicht — AliExpress 509

Пружина для поворотного выключателя питания: диаметр провода: 0,2, длина: 5 мм, диаметр пружины: 2 мм.

10 штучек/Los 0,2 Edelstahl Druck Feder Stahl Seide Durchmesser мм Schrauben Feder od 2 мм-4 мм, длина 5 мм до 50 мм Federn — AliExpress 13

Металлический шарик 2 мм для поворотного механизма переключателя: диаметр 2 мм.

Aisi52100 Chromstahl-Lager kugeln 1,2 мм-3,5 мм 1,5 мм 1588 мм 2 мм 2381 мм (3/32 дюйма) 2,5 мм 2778 мм 3 мм 3175 мм gcr15 cr6 АлиЭкспресс 13

Микропереключатель для поворотного выключателя питания:

10 шт микро-Endschalter мгновенная кнопка Schalter 1A 125 В переменного тока Maus S
