LWC Meshtastic "BEACON" прочный, водонепроницаемый** улич..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Введение | Мештастик

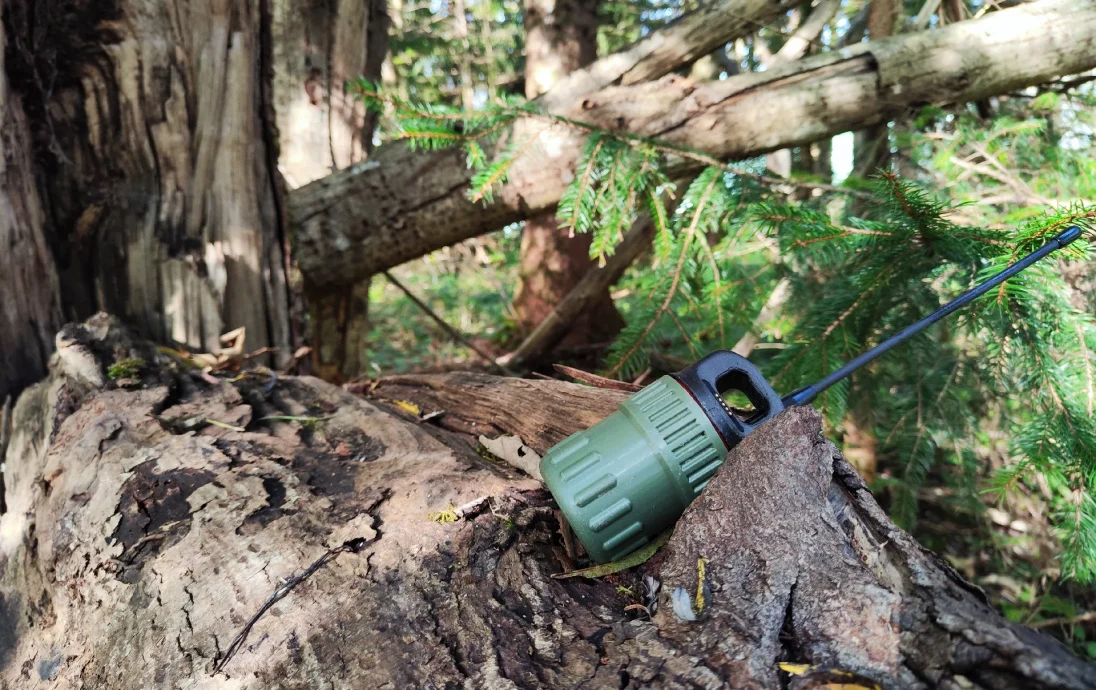

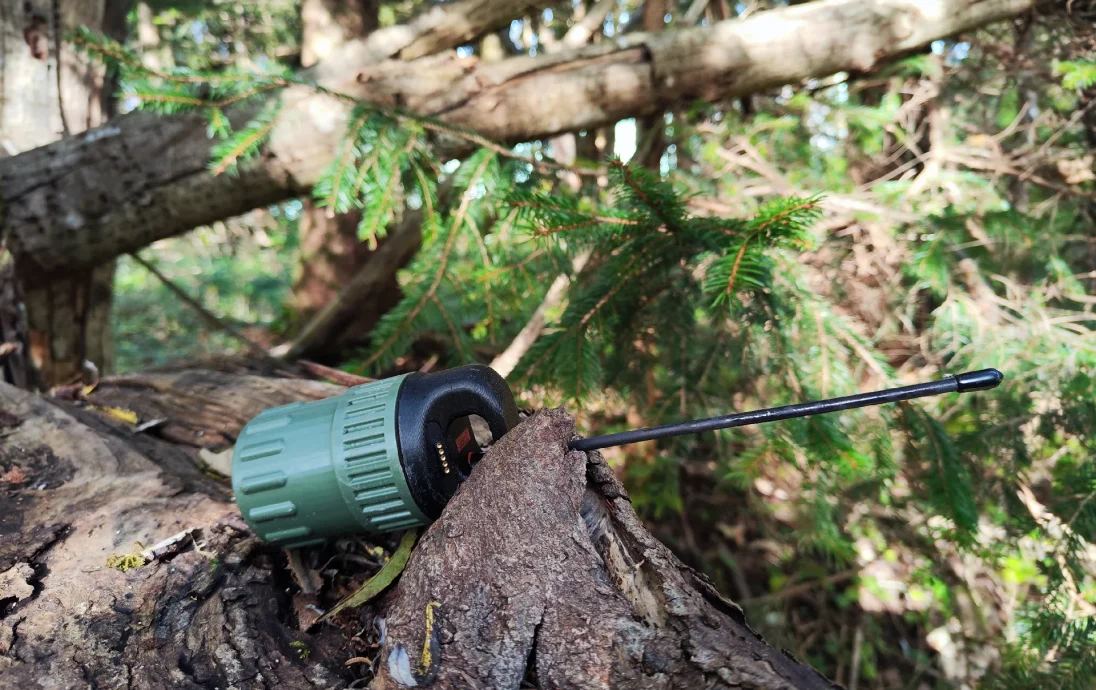

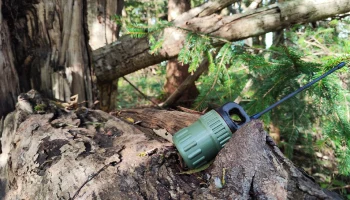

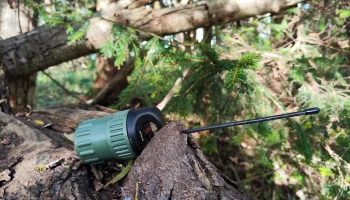

«Маяк» — это чрезвычайно надежный и надежный внешний узел, способный выдержать серьезные испытания.

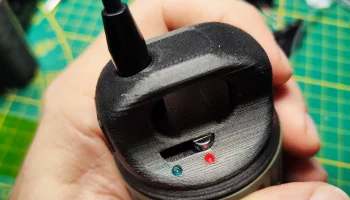

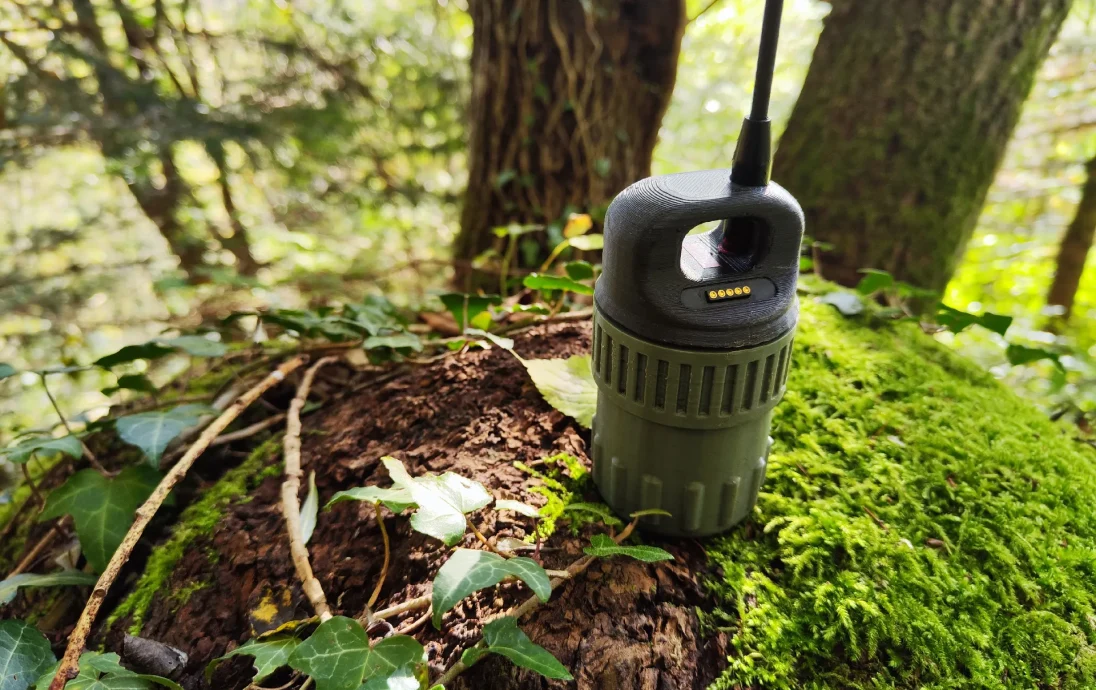

Он питается от одного литий-ионного аккумулятора 18650 и зарядной платы TP4056 (включая BMS). водонепроницаемый магнитный штыревой разъем Pogo для зарядки, системная плата Heltec T114, GPS-модуль AGM336H, водонепроницаемый магнитный геркон собственной разработки (чтобы при желании вы могли включать и выключать GPS даже под водой!

Он был специально разработан для удержания гизонтной антенны, обеспечивая максимальную устойчивость и водонепроницаемость**! (но можно использовать любую другую SMA-антенну такого же размера в диаметре)

Внутренняя клетка, в которой находится аккумулятор, модуль GPS, главный выключатель питания и T114, является съемной.

Чтобы он был на 100 % водонепроницаемым, вам необходимо использовать текучий силикон/эпоксидную смолу или аналогичную заливочную форму в верхней крышке после установки разъема SMA, GPS-антенны, геркона и магнитного штыревого разъема внутри. (см. изображения). Вам также необходимо напечатать некоторые детали из ТПУ, например все уплотнения.

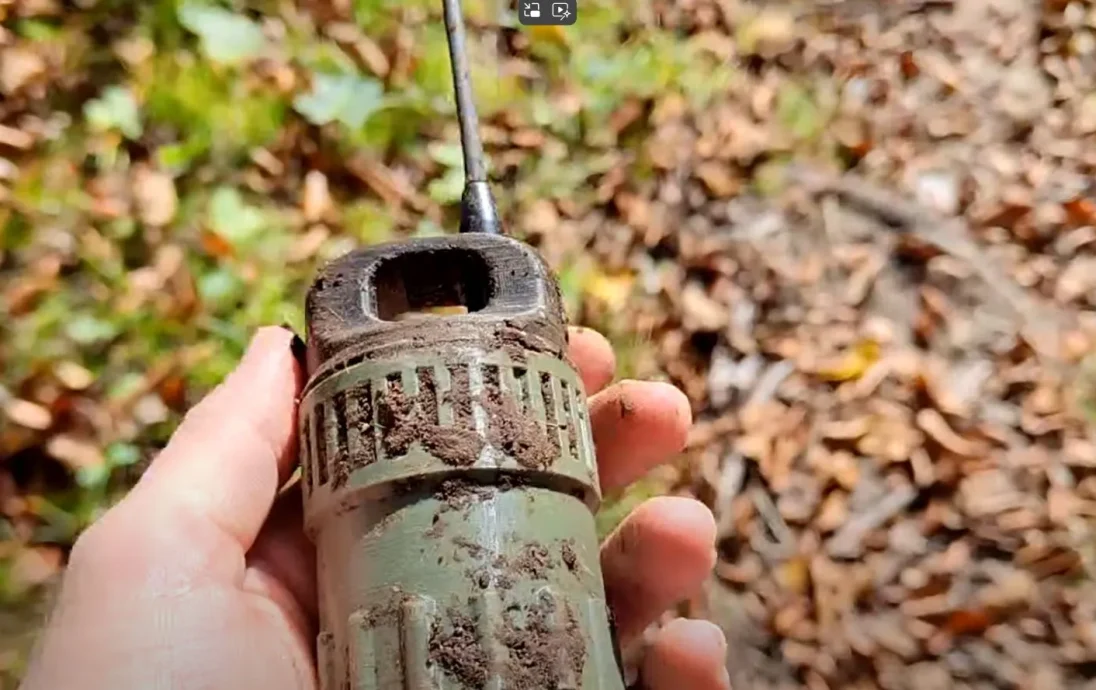

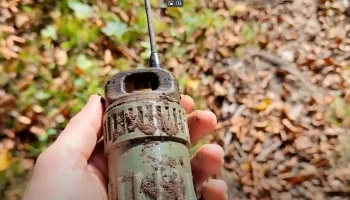

**Он является (может быть) водонепроницаемым на глубине до 1 фута (проверено в течение 45 минут), но мои конструкции не соответствуют нормам ISO, сертификации и т. д., поэтому я не даю никаких гарантий! Это действительно зависит от качества печати и от того, как вы формируете верхнюю крышку! Конечно, все может быть хорошо и в более глубокой воде, но я этого не проверял. «Маяк» НЕ плавает, если вы этого хотите, вам придется подключить его к какому-нибудь плавучему устройству!

Использованная модель капсулы — это настоящий «ТАНК», с ним можно много обращаться! Напечатанный с диаметром внешней стенки 1,6 мм и заполнением 50%, эту вещь практически невозможно сломать! Я еще не ездил по нему на настоящем танке, но в суровых условиях он должен отлично себя вести.

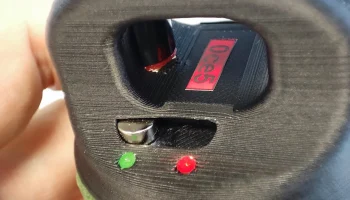

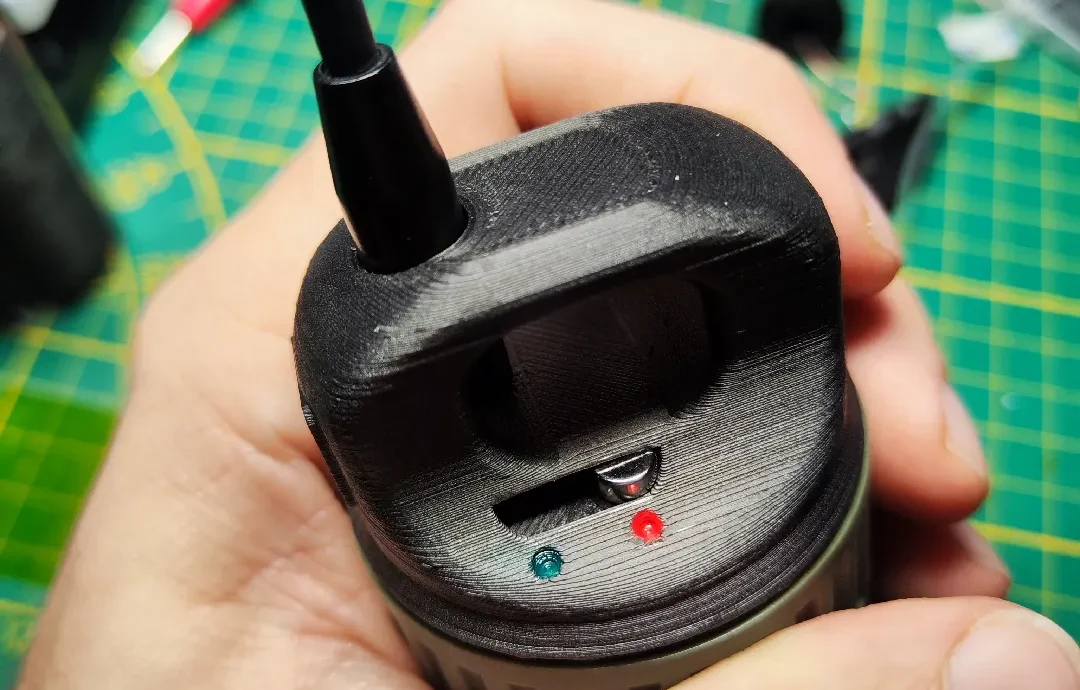

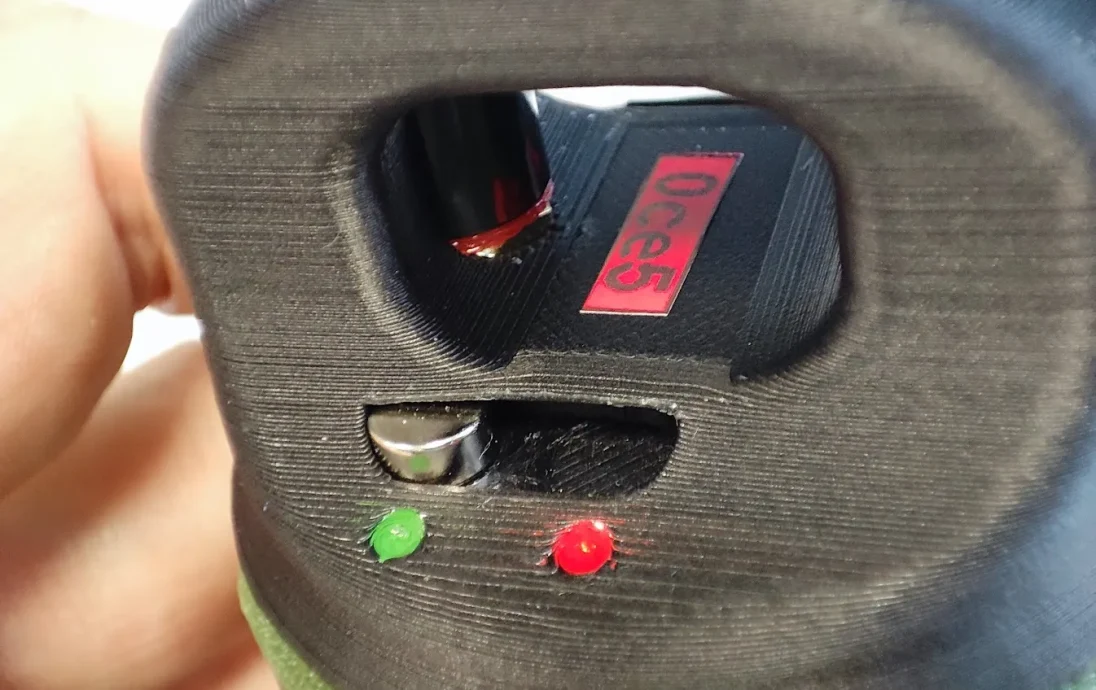

Магнитный геркон, которым я очень горжусь! с его помощью вы можете отключить GPS даже под водой, поскольку он полностью изолирован от настоящего механического переключателя, для которого потребуется еще одно отверстие в корпусе. Когда вы закрепляете геркон внутри с помощью эпоксидной смолы, убедитесь, что оба положения магнита работают так, как задумано! Я использовал мультиметр, чтобы проверить целостность, чтобы проверить, когда геркон включается/выключается, и осторожно перемещал его в корректирующее положение, пока эпоксидная смола все еще мягкая!

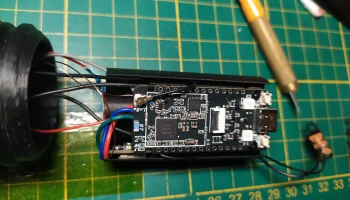

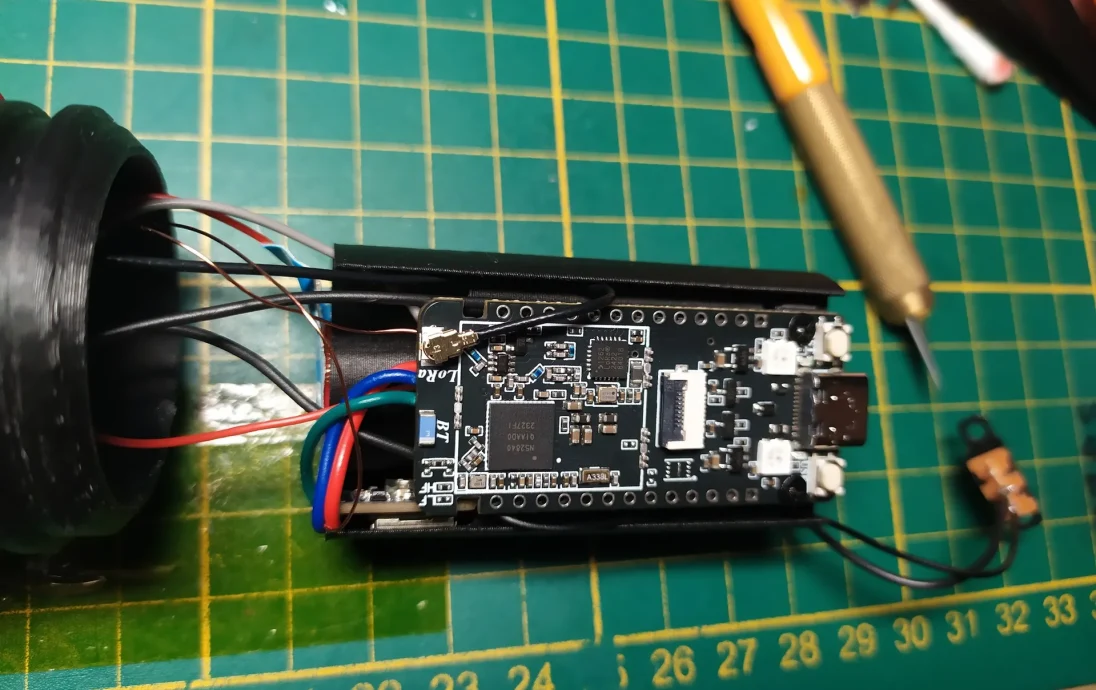

Чтобы освободить все необходимое пространство, я снял разъем разъема GPS JST с печатной платы T114s горячим воздухом, а также удалил разъем USB C с печатной платы TP4056, который затем прикрепил к нижней стороне T114s с помощью двухсторонней пенопластовой ленты, таким образом я изолировал его от печатной платы T114s с точки зрения тепловых и электрических характеристик! подходит идеально.

Плату GPS ATGM 336H я затем припаял непосредственно к контактам разъема GPS на печатной плате T114s.

Используйте шестигранный ключ, чтобы затянуть разъем SMA изнутри, также не забудьте использовать ��ечатную часть уплотнительного кольца из ТПУ на разъеме SMA, прежде чем пропускать его через отверстие, с другой стороны используйте одно из шестигранных уплотнений, прежде чем завинчивать гайку!

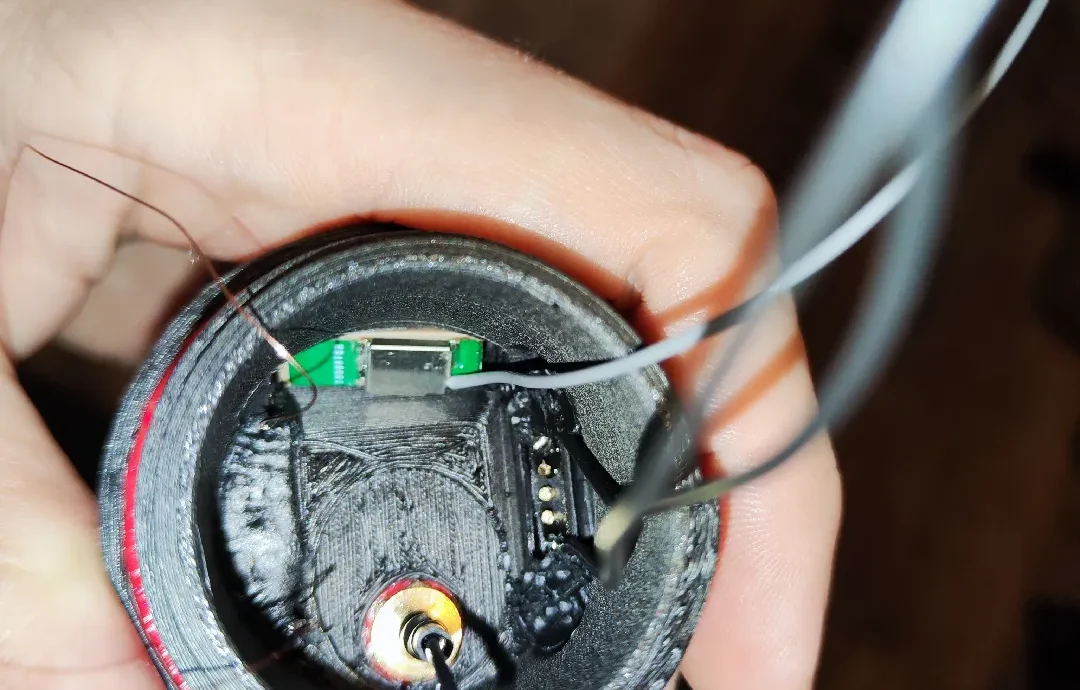

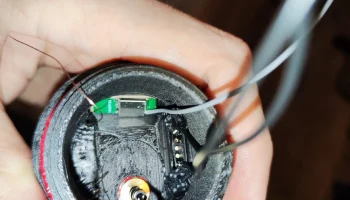

После того, как вы зафиксировали все детали в верхней крышке с помощью небольшого количества эпоксидной смолы (штырь Pogo, GPS-антенна, геркон, разъем SMA, залейте силикон, эпоксидную смолу. НЕ заливайте слишком много, иначе вы не сможете вставить клетку, удерживающую T114, аккумулятор, плату GPS и т. д., до конца. Если вы переполните ее, вы не сможете закрыть капсулу должным образом!

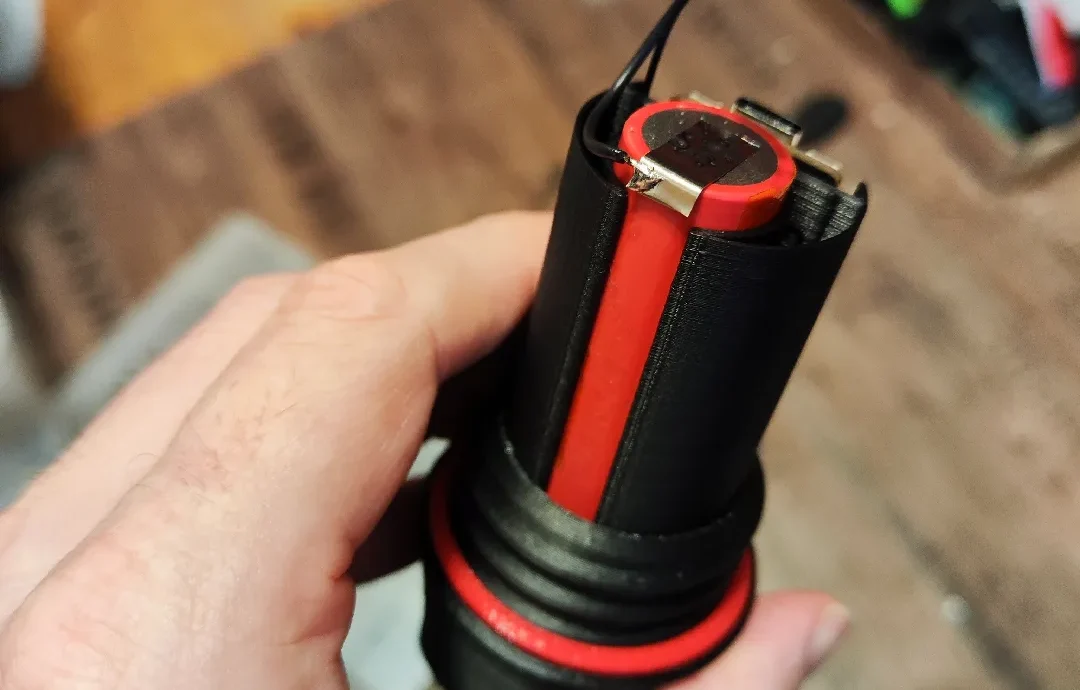

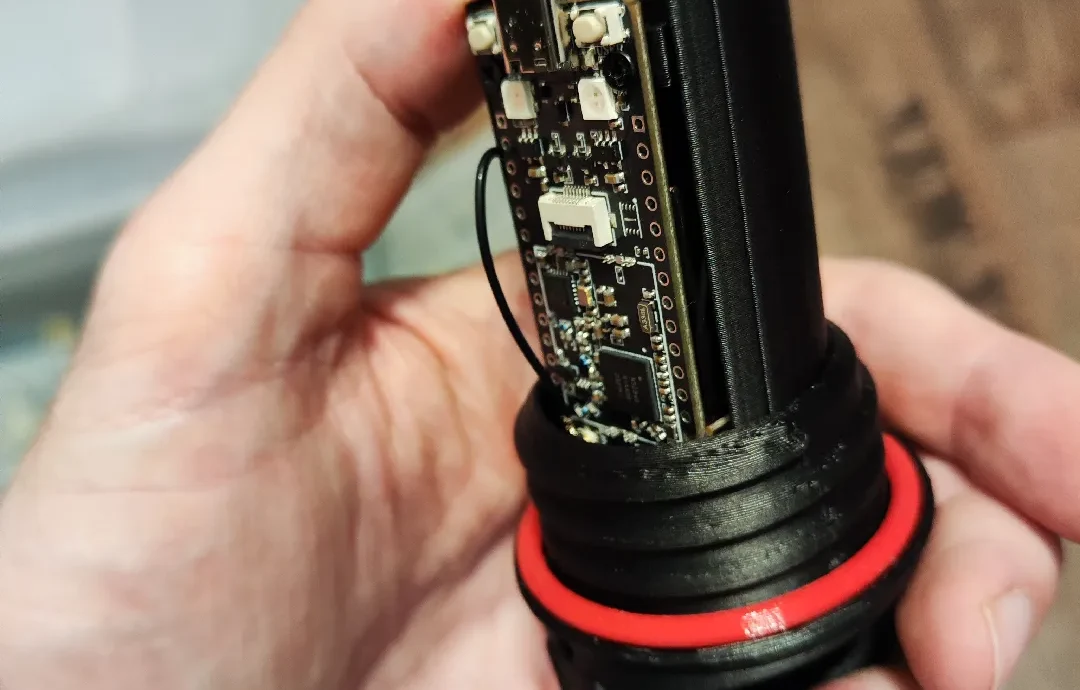

После того, как вы поместите клетку в верхнюю часть, проверьте зазор после закрытия капсулы. Если между краем батареи и корпусом осталось некоторое пространство, используйте двустороннюю пенопластовую ленту, чтобы закрыть зазор, мы не хотим, чтобы клетка двигалась. (см. фото) Также оставьте кожуру на двойной стороне.
