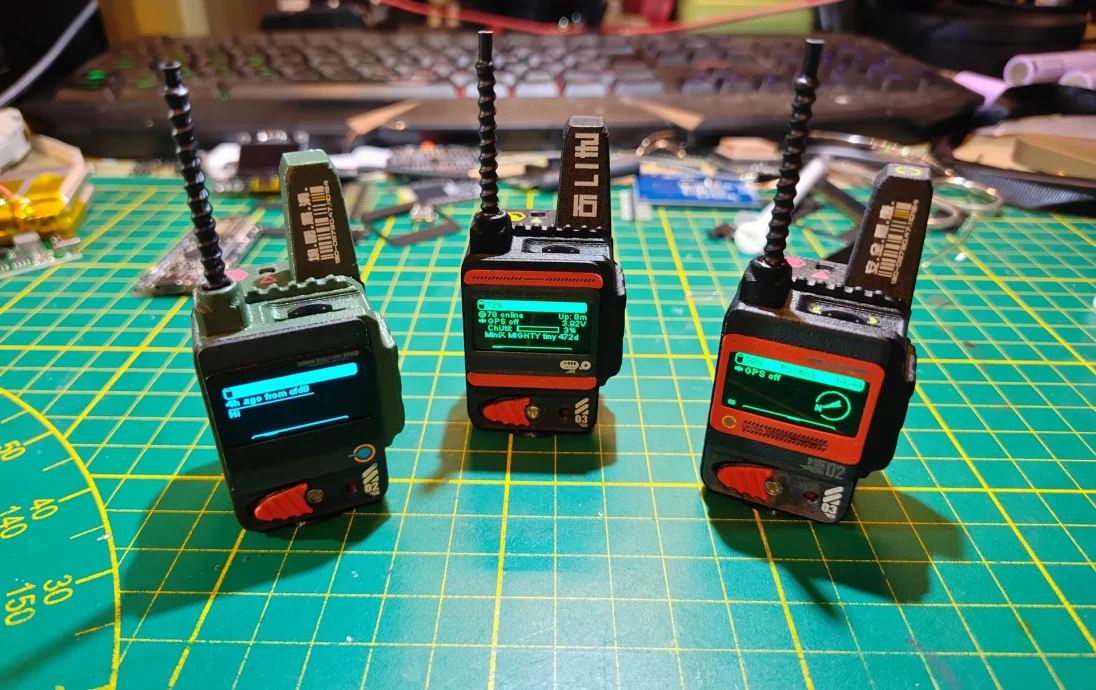

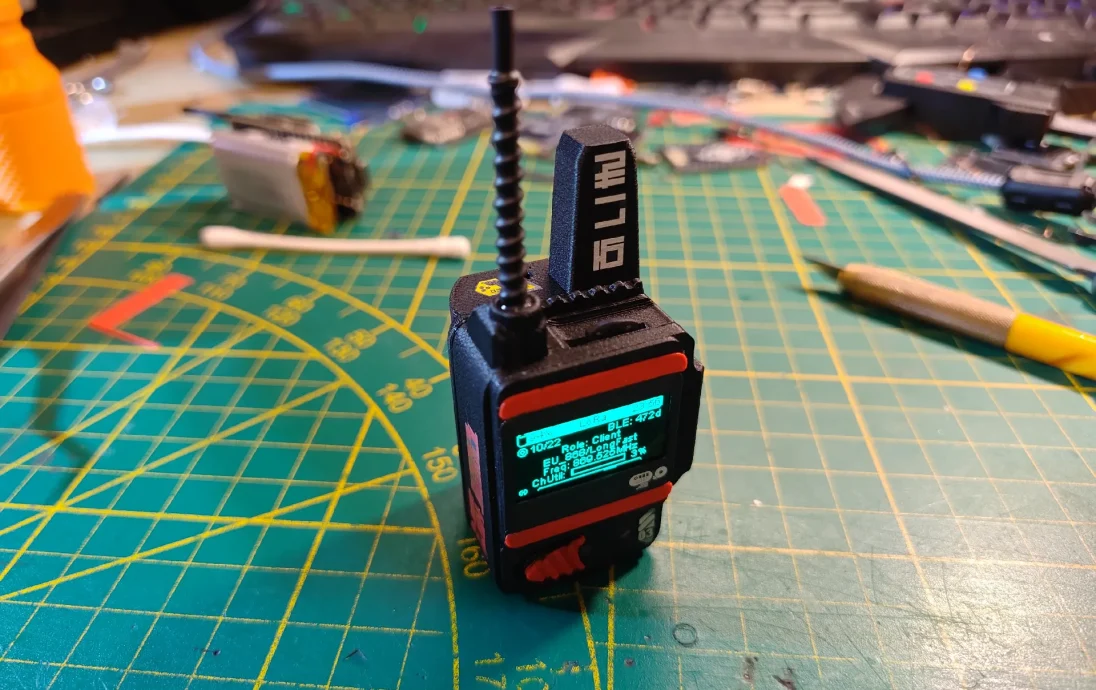

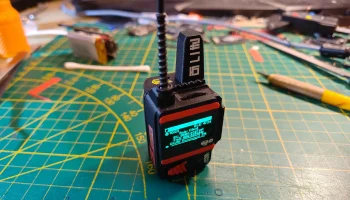

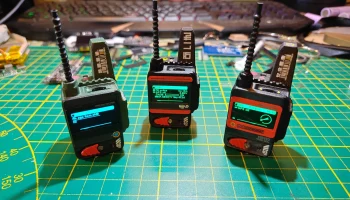

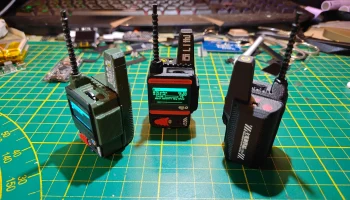

Meshtastic Xmini-FakeTec на базе "МОГУЧЕГО-крошечного".....

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_________________________________________________________________________________________________________________

Дополнительная информация, фотографии зданий СКОРО! Следите за обновлениями!

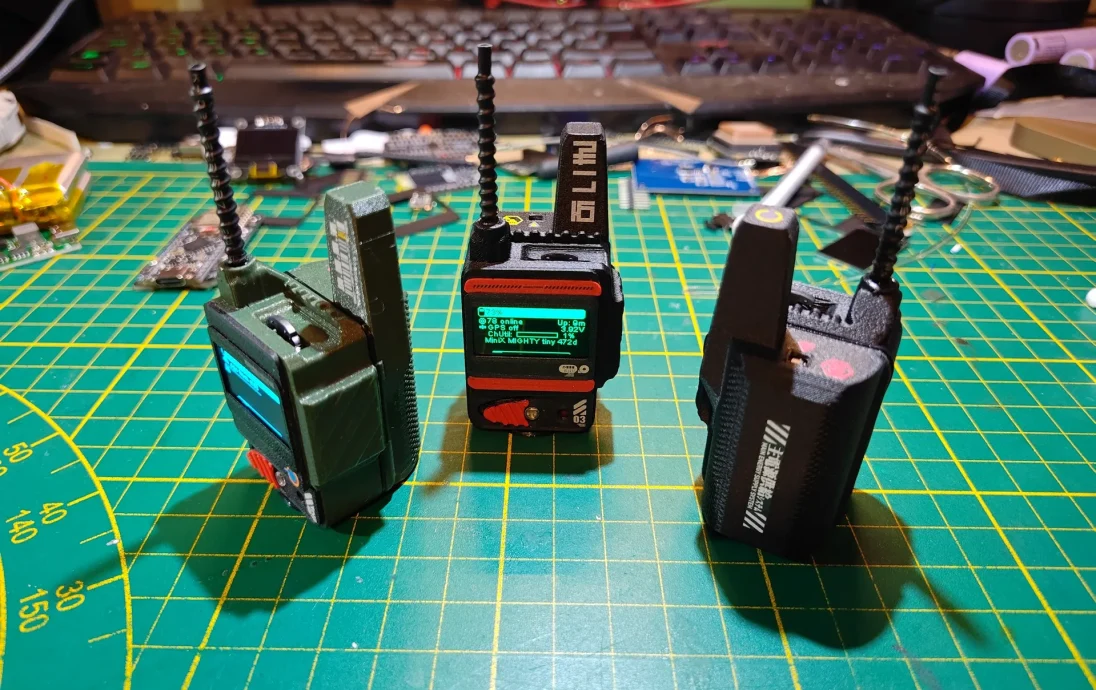

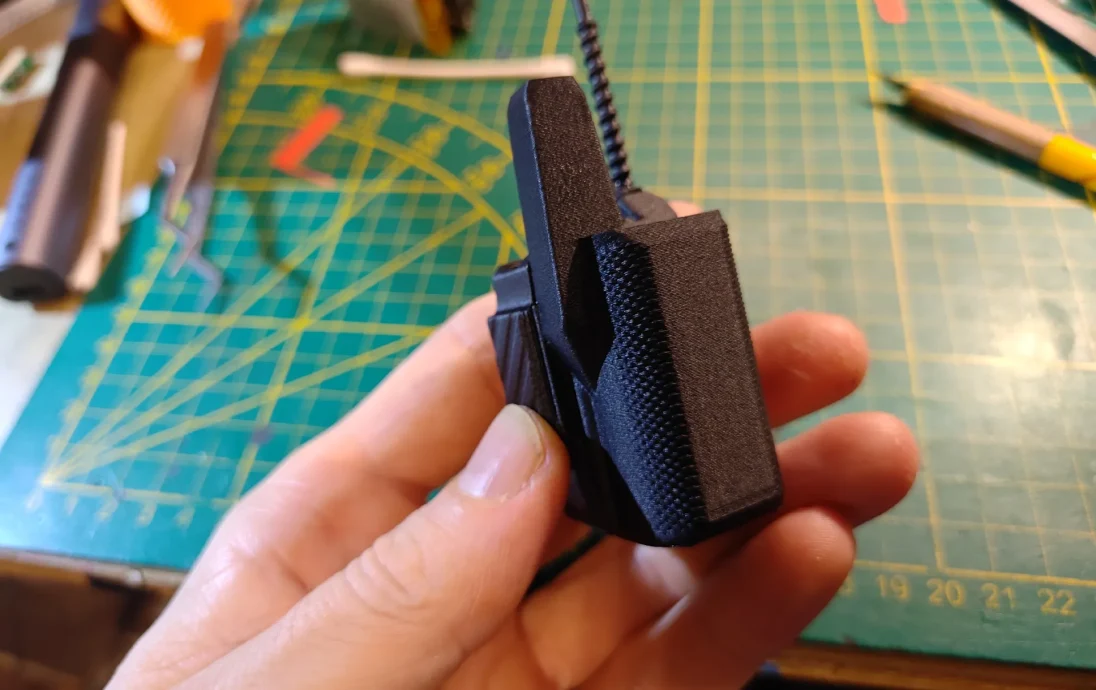

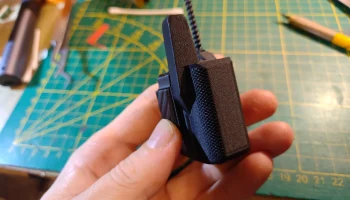

РАЗМЕР имеет значение!

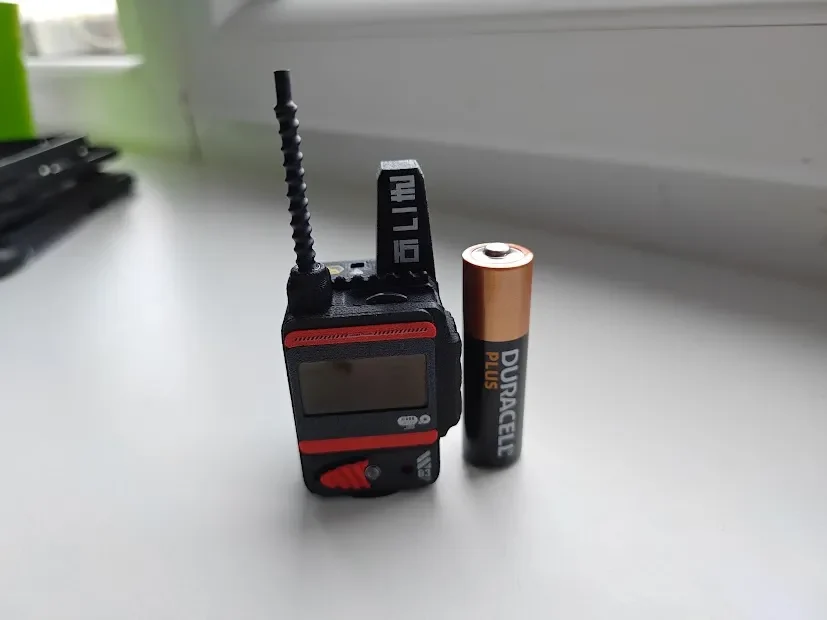

Двойная батарея А на изображениях предназначена только для сравнения размеров, она НЕ работает от батарей типа АА.

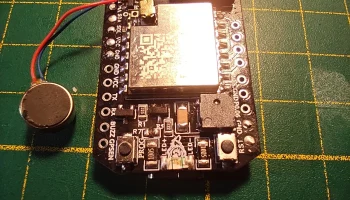

Необходимую плату можно загрузить на моем GitHub или напрямую использовать файл Gerber, прикрепленный к файлам. Ссылка на GitHub: lupusworax/MeshtasticMini-ultimate-: улучшенный и обновленный вариант оригин��льного Meshtastic Mini.

Просто загрузите предоставленный файл «gerber.zip» производителю по вашему выбору и закажите необходимое количество печатных плат, это так просто!

Спецификация для платы MiniX-Faketec (!!! внимание!!! вам также потребуются другие детали, перечисленные в «Списке деталей»): BOM_miniX-Faketec_updated.xlsx

Список запчастей:

Файл MiniX-Faketec Gerber, который вы можете найти в файлах, готов к загрузке и заказу у JLCPCB или любого другого производителя печатных плат.

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

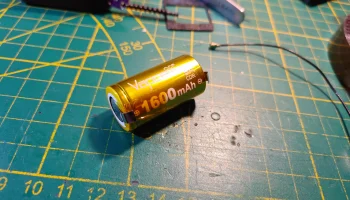

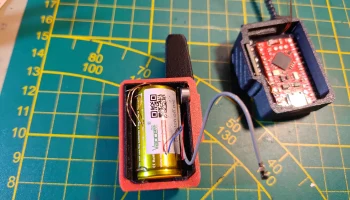

18350 Литий-ионный аккумулятор 1500 или 1600 мАч:

https://de.aliexpress.com/item/1005007254548022.html

https://de.aliexpress.com/item/1005009736740959.html

Защита аккумулятора BMS:

https://de.aliexpress.com/item/32674039738.html

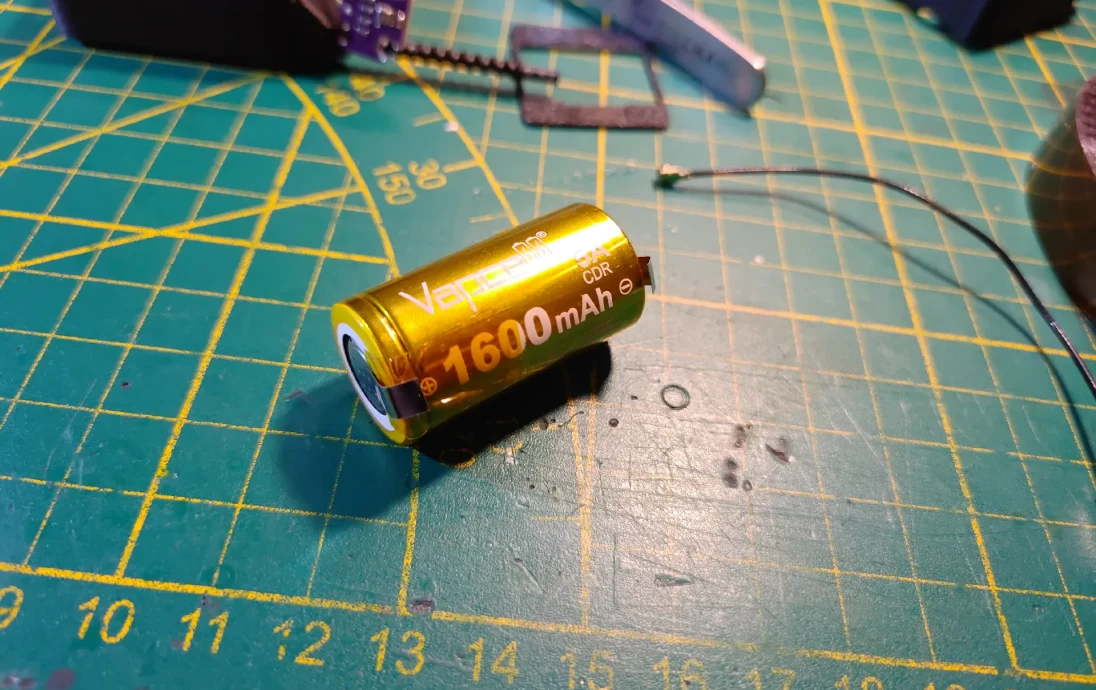

Металлическая полоса: 0,1 мм 4 мм: если у вас есть специальное устройство для сварки батареи, чтобы прикрепить ленту к полюсу батареи, в противном случае вы можете просто припаять ее, что, конечно, не так «приятно» и может вызвать проблемы при установке батареи в корпус.

Литий ионный аккумулятор 18650, 10 м, никелированная листовая пластина, никелированная стальная лента для ремня, 0,1 мм, разъем для т��чечной сварки, 3/4/5/7/8/10 мм — Алиэкспресс

Важные вещи!:

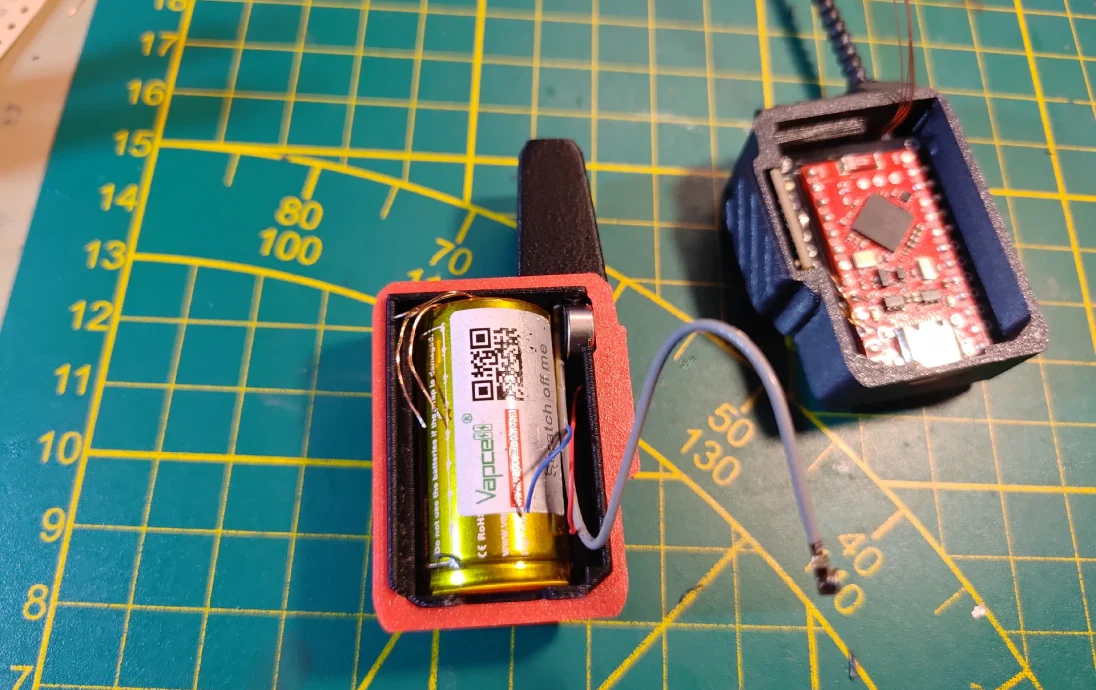

Вам необходимо добавить 2-3 слоя каптоновой ленты на полюс батареи, касаясь датчиков окружающей среды сзади, чтобы предотвратить короткое замыкание! Также убедитесь, что при пайке проводов образуются красивые круглые пятна пайки, вы НЕ хотите, чтобы заостренные или острые соединения пробили каптон и закоротили модуль защиты окружающей среды!

После того, как вы припаяли BMS к основной плате, а также добавили кабели, которые будут подключены к обоим полюсам батареи, оберните BMS каптоновой лентой, чтобы никакие открытые металлические контакты не могли касаться материнской платы! проверьте фотографии!

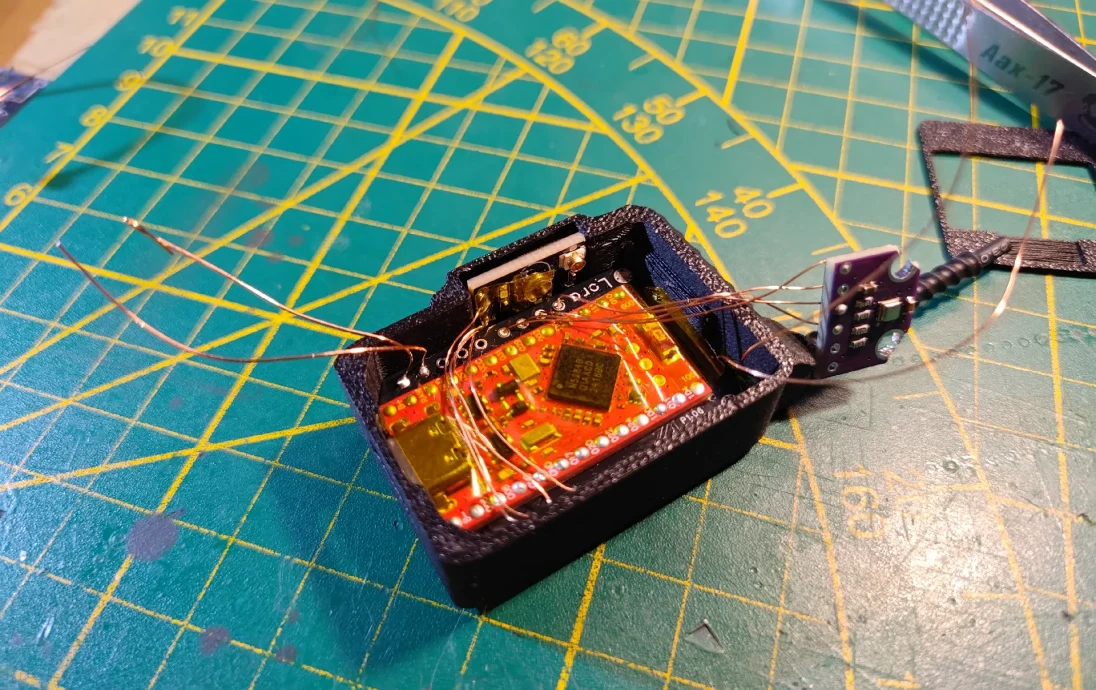

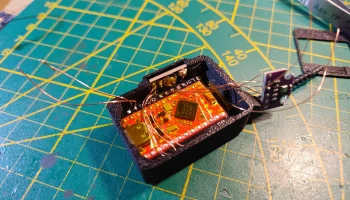

Настоятельно рекомендуется подключить все необходимые провода к плате, прежде чем поместить ее в основной корпус. Припаять провода, когда плата уже находится внутри, можно, но, конечно, это намного сложнее, чем подготовить их снаружи!

Прежде чем поместить основную плату в основной корпус, убедитесь, что вы полностью удалили все поддерживающие материалы!

Для OLED-дисплея я рекомендую припаять все кабели к дисплею, пропустить кабели через рекомендованное квадратное отверстие и припаять провода к плате. ЕСЛИ вы используете лакированный провод, как я, они, конечно, все одного цвета, не приклеивайте рамку поверх дисплея, пока вы не подключили дисплей к плате и не протестировали е��о, у вас не будет возможности измерить, какой провод к какому соединению ведет, если вы приклеите рамку до этого!

ДОПОЛНИТЕЛЬНО:

Люди постоянно спрашивали, где я взял крутые киберпанковские наклейки. Это водные наклейки, которые обычно используются на моделях Gundam. Их можно найти здесь:

https://de.aliexpress.com/item/1005005513789895.html

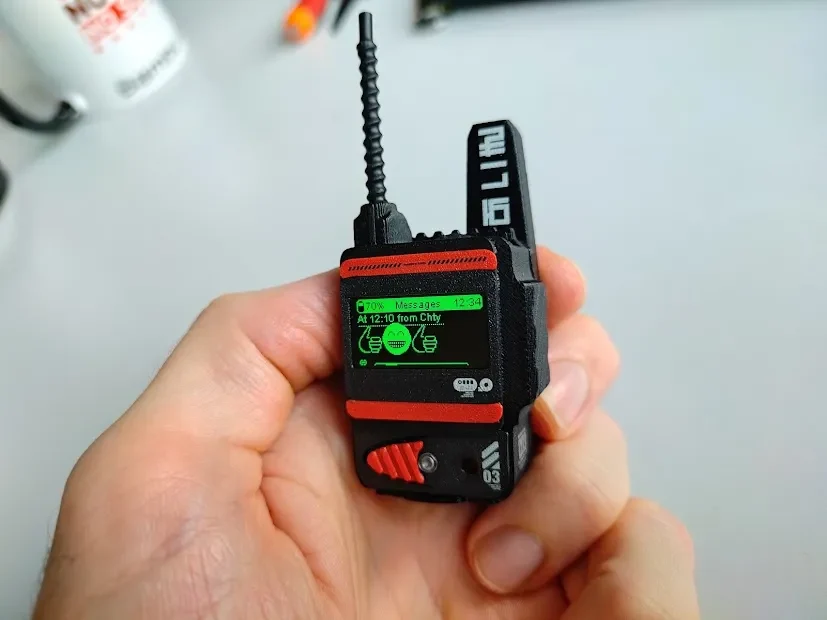

Вы можете превратить свой синий Oled-дисплей в зеленый, наклеив на него один слой каптоновой ленты!

Каптоновая лента универсальна, изолирует компоненты от короткого замыкания друг друга, а также используется для изменения цвета дисплея.
