Тонкий водонепроницаемый сетчатый чехол........
Примечание. У меня были неоднозначные результаты относительно того, насколько хорошо это работает с гидроизоляцией. Я продолжаю тестировать различные уплотнения, чтобы, надеюсь, улучшить их. В настоящее время я набираю немного воды, когда погружаюсь в воду на 30 минут. Я думаю, что дождь будет хорош, но не слишком сильным и продолжительным. Я думал, что понял это, когда отполировал отпечаток, но этого было недостаточно, чтобы пройти так, как мне хотелось. Дальше хочу попробовать более мягкую резину.
Обновления
Короткий
Я следовал этому руководству, чтобы минимизировать пустоты в отпечатке и сделать его более герметичным:
Длинный
Чрезмерная экструзия, небольшая высота слоя и высокая температура помогли мне улучшить гидроизоляцию. У меня есть пачка отпечатков всех тестов, которые я проводил. Я уверен, что проблемы, которые у меня были, были из-за того, что стены не были водонепроницаемыми. Я был уверен, что мои настройки достаточно хороши, но, играя с прозрачной нитью, я заметил всевозможные пустоты. Поэтому я сделал тестовый пример с прозрачным PETG и постарался напечатать его настолько четко, насколько мог. Результат: час без попадания воды. ��х ты! В качестве прокладки я использовал мягкий силиконовый лист, но мне бы хотелось еще раз попробовать более дешевые пенопластовые.
Если у вас есть идеи или опыт по этому поводу, не стесняйтесь обращаться (:

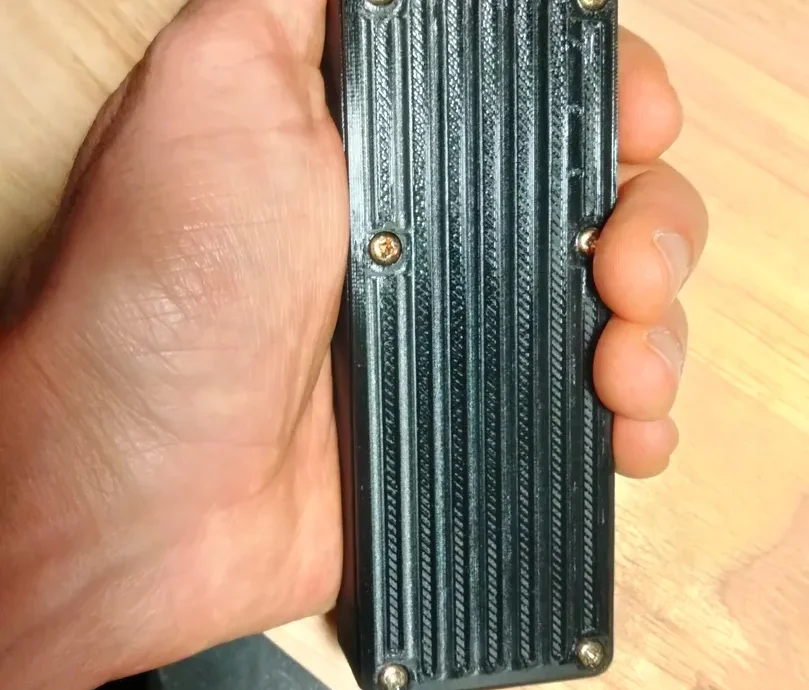

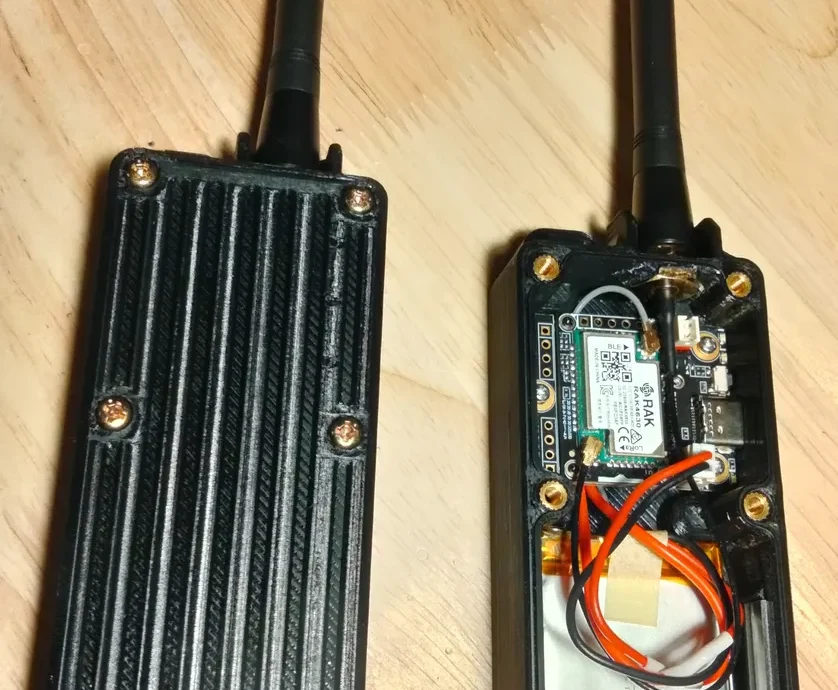

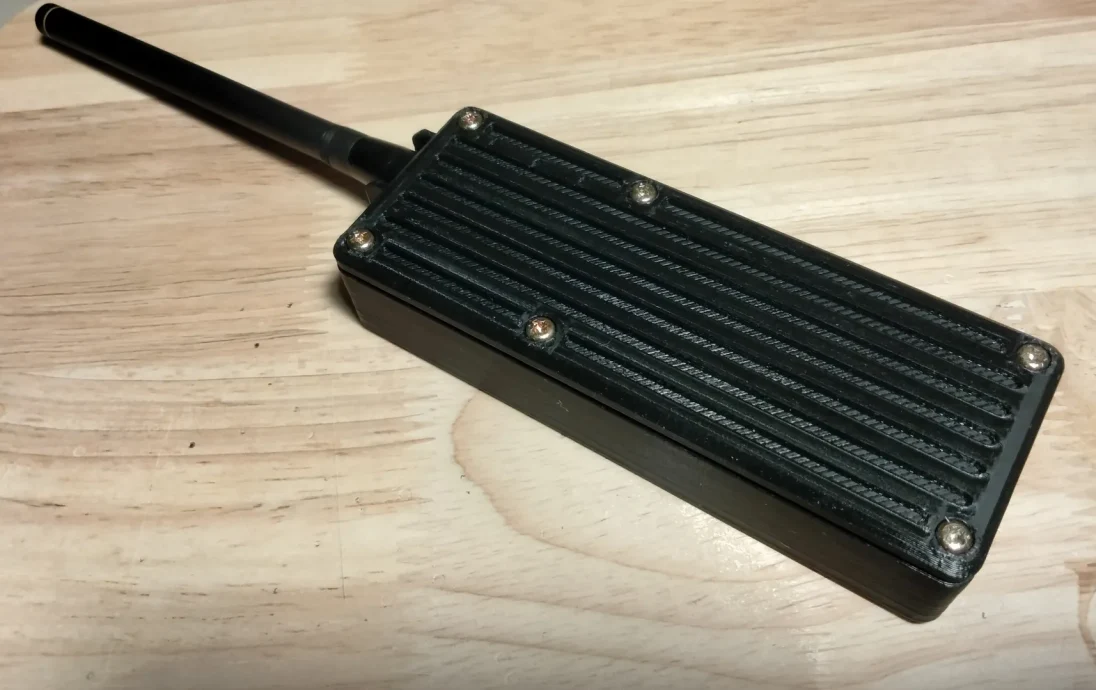

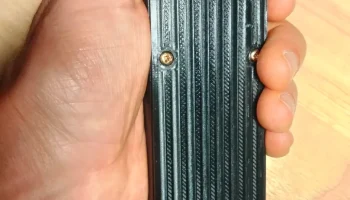

У нас было много отличных метастатических кейсов, но я хотел тот, который был бы водонепроницаемым, имел тонкий форм-фактор, был модульным и мог быть разобран. Порт USB-C и выключатель питания радиостанции доступны через боковой люк. Я также добавила сзади нитки для таких креплений, как петли для ремня или крючки-молле.
Смело продавайте и этот чехол. Я выложил его в общественное достояние, чтобы каждый мог использовать его по своему усмотрению. Я также добавил файл fusion360.

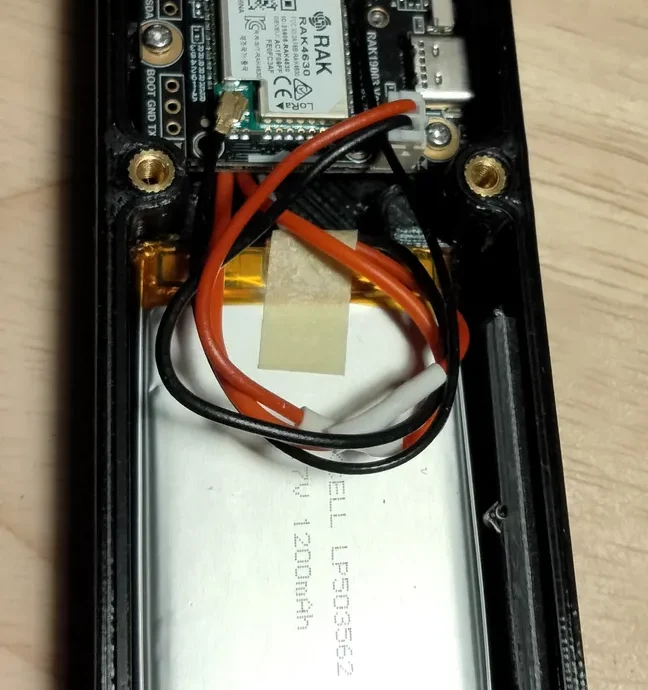

В качестве аккумулятора я использовал аккумулятор 3,7 емкостью 1200 мАч, которого хватило примерно на 6,5 дней, прежде чем он достиг 20% при минимальном радиотрафике.

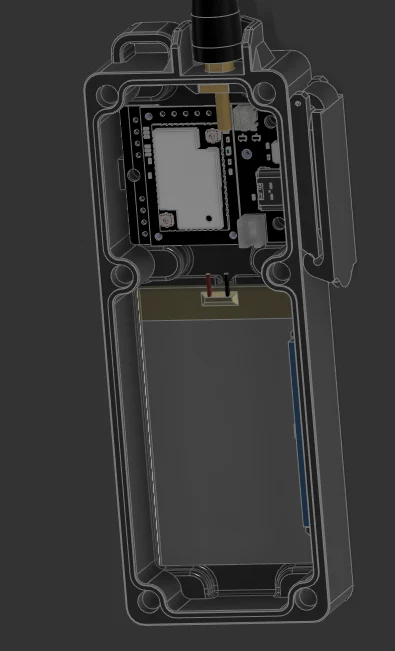

В этот чехол может поместиться Wisblock GPS, но у меня его нет для тестирования. Я добавил один в модель и планировал вокруг него.
Для петли люка я использовал проволоку из скрепки.

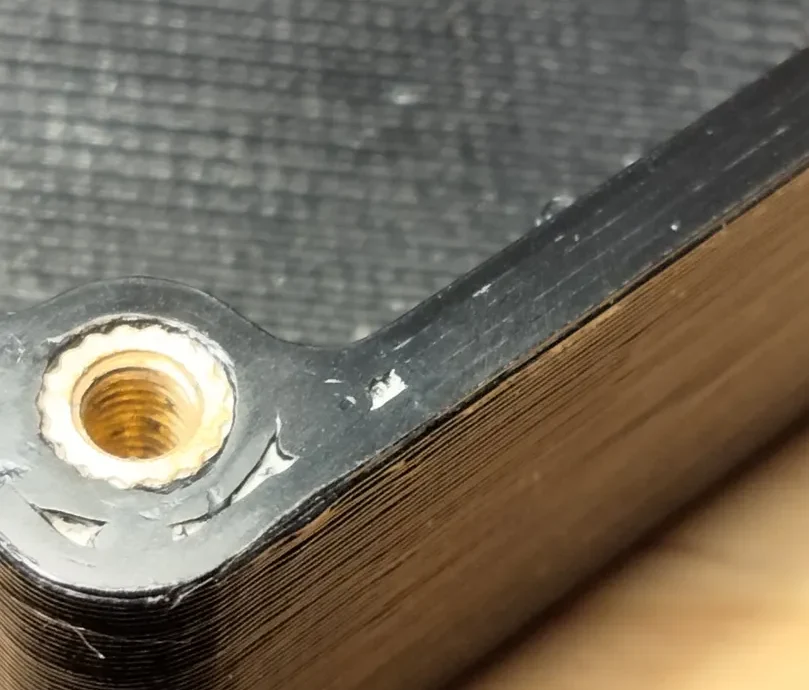

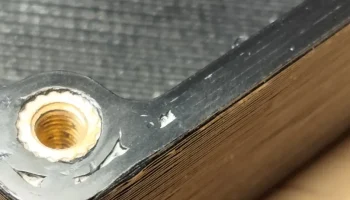

Я прошел множество испытаний, прежде чем смог понять, как заставить прокладку обеспечить достойное уплотнение. Хитрость заключалась в полировке поверхностей, соприкасающихся с прокладкой. Это устранит любые зазоры и микроцарапины, через которые может проникнуть вода. Я использовал горячий клей для порта антенны, чтобы сделать его водонепроницаемым, но мне еще нужно это проверить. И боковая крышка, и верхняя часть должны быть плоскими и гладкими. Я напечатал свой с помощью PETG. Обязательно проверьте отпечаток перед установкой электроники, чтобы быть уверенным, что ваш чехол готов к работе.

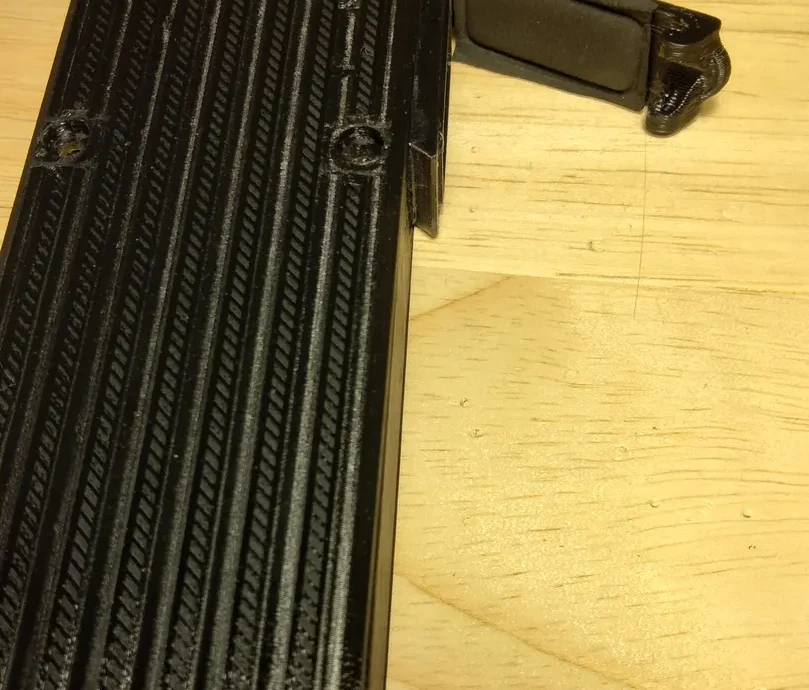

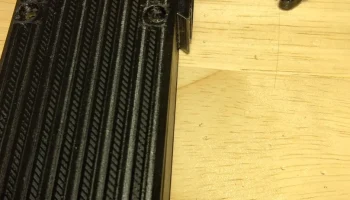

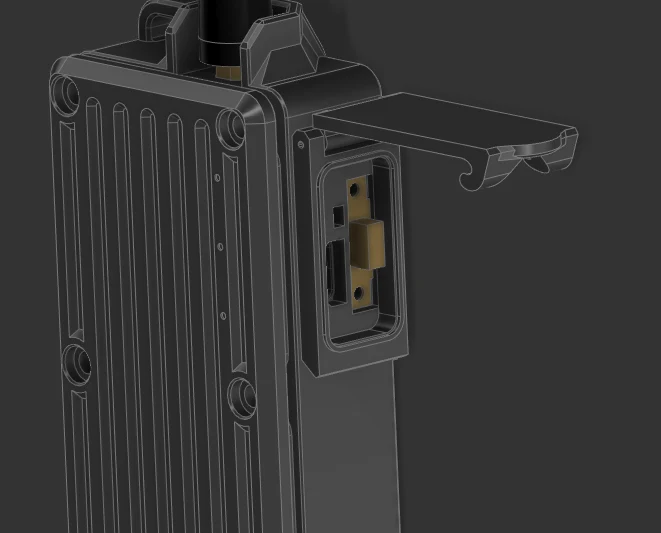

Боковой люк
Боковая крышка приклеивается, а в качестве петли для боковой крышки используется скрепка.
Используемые детали
Радио:
RAK4631 Arduino с частотой US915
https://store.rakwireless.com/products/rak4631-lpwan-node?variant=37505443856582
Базовая плата WisBlock Mini
https://store.rakwireless.com/products/wisblock-base-board-rak19003
Антенна для радио 915МГц:
ANT-916-CW-HW-SMA
https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126
SMA-кабель:
SMA — IPEX MHF1
https://www.digikey.com/en/products/detail/seeed-technology-co-ltd/321990397/15277462
Батарея:
1528-1838-НД
https://www.digikey.com/en/products/detail/adafruit-industries-llc/258/5054544
Ползунковый переключатель:
МФС101Д-14-З
https://www.digikey.com/en/products/detail/nidec-comComponents-corporation/MFS101D-14-Z/5086543
Прокладка:
Неопреновая пенопластовая полоса
https://www.amazon.com/dp/B07X4K1QLJ
Темы:
Латунные тепловые вставки
Б/у пластины 3М и 2М
https://www.amazon.com/dp/B096MD67WB
Комплект М2:
Я просто использовал 4 мм М2.
https://www.amazon.com/dp/B0B6HVS3SJ
Комплект М3:
Я не использовал этот комплект, но у меня есть один для тестирования.
https://www.amazon.com/dp/B0B6HV8YZL
Немного проволоки
(Необязательно)
Прозрачная нить для временного оптоволокна.
Клей для «оптики»
