W9ETC Meshtastic солнечный узел

Мештастический узел W9ETC

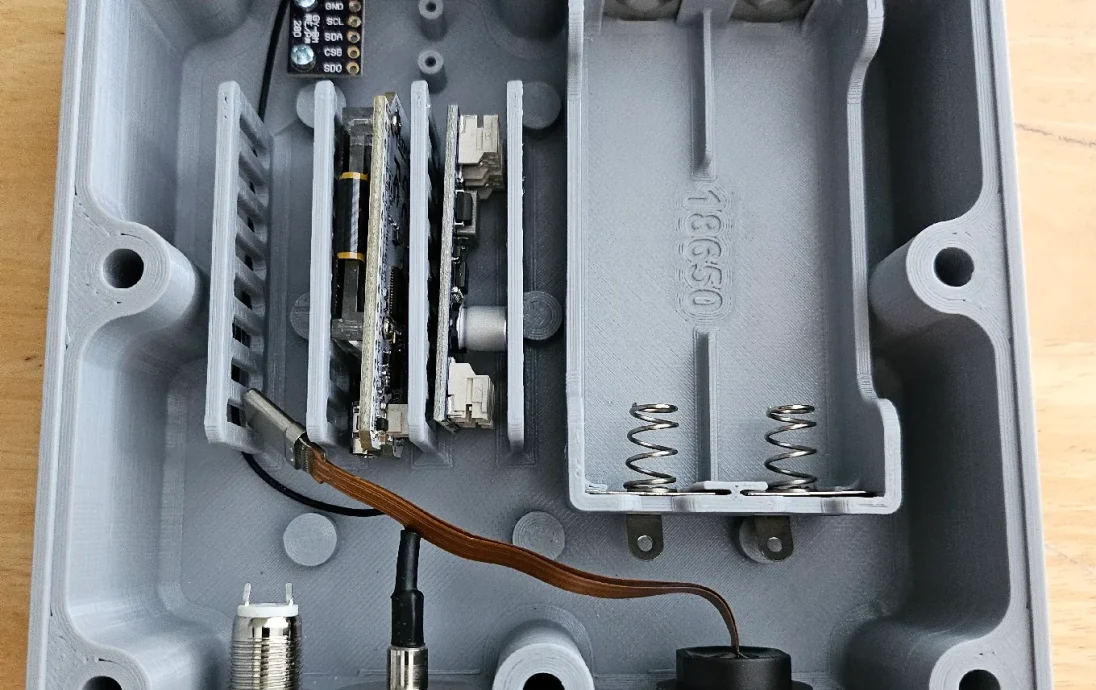

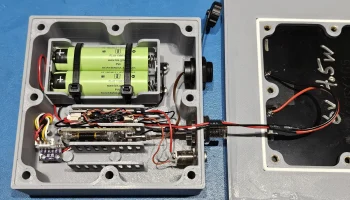

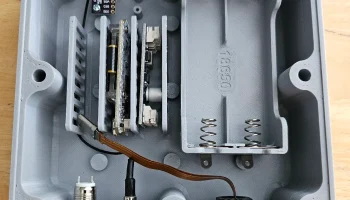

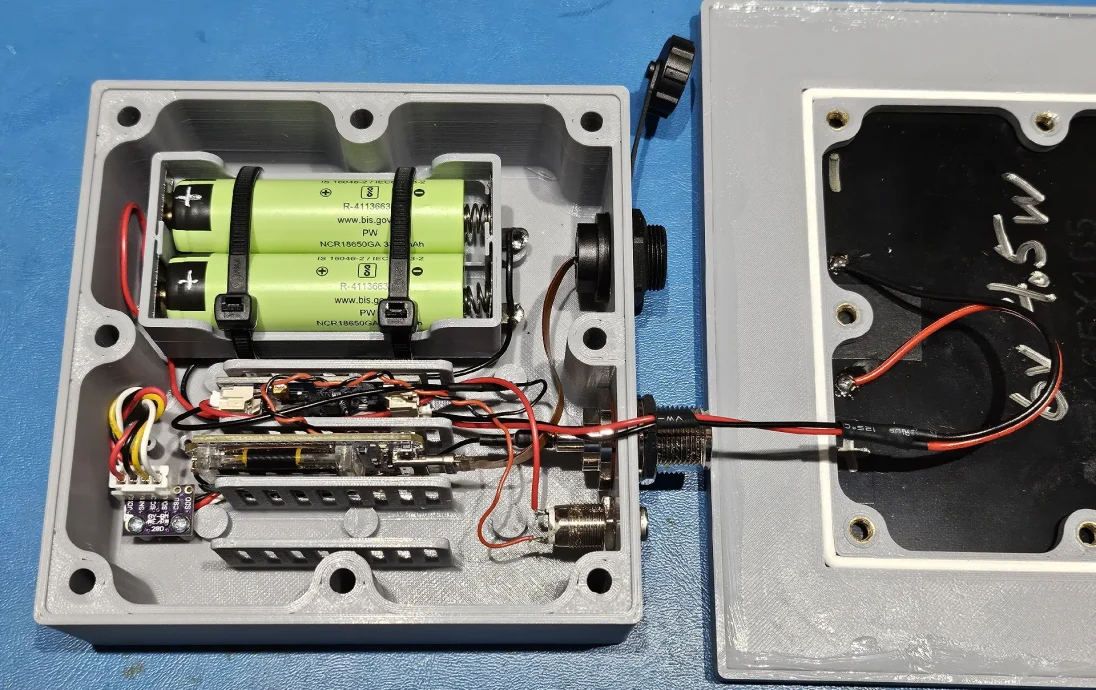

Это очень универсальный «универсальный» корпус. Клетка для печатной платы в корпусе вмещает стартовый комплект RAK 19007, Heltec WiFi LoRa32(V3), Heltec T114 или любые другие аналогичные размеры плат толщиной менее 60 x 35 x 11 мм.

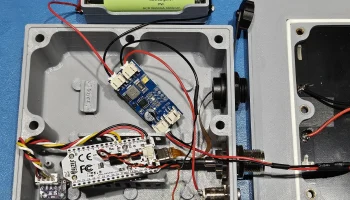

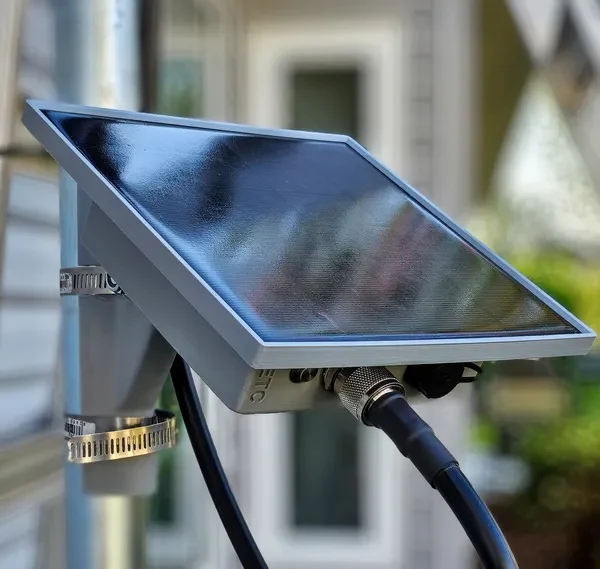

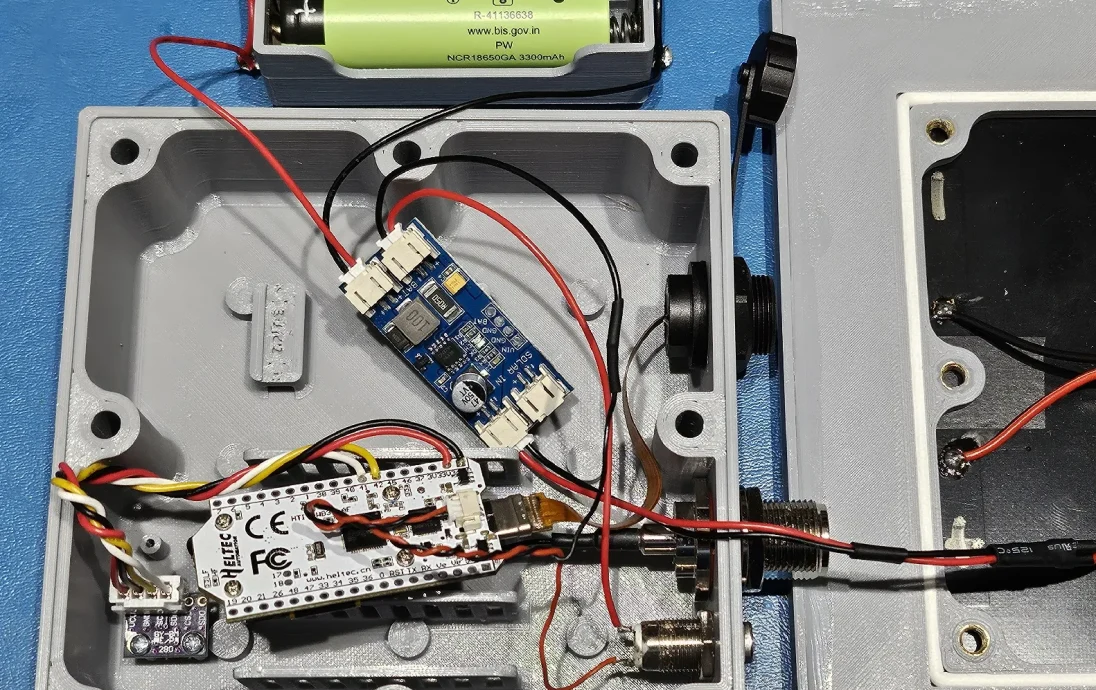

Варианты корпуса включают антенные разъемы N-типа и/или SMA, водонепроницаемый проходной разъем USB-C, а также рамки/заднюю панель для солнечных элементов размером 165x165 мм, 147x147 мм или 145x145 мм. Контроллер MPPT встроен в конструкцию электроники, чтобы сделать солнечную зарядку более эффективной.

Примечание. Рекомендуется использовать PETG. Избегайте PETG-CF и PLA — оба имеют более низкие температуры стеклования, что приводит к короблению на солнце.

Чтобы не хранить документацию в двух местах, полные подробные инструкции по сборке находятся на моей странице GitHub. Документация включает в себя:

Полный список запчастей и источники
Принципиальные схемы
Фотографии и инструкции по строительству

Апрель 2025 г.:

Обновлены файлы моделей и добавлены файлы для солнечных батарей разных размеров. Размер корпуса электроники остается неизменным.
Добавлен «пустой» корпус для электроники без каких-либо внутренностей, кроме того, что требуется для крепежных винтов для тех из вас, кто хочет заняться своими делами.
