Мештастик "Соламо" Heltec T114 автаркический узел Судного..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Слово предупреждения!

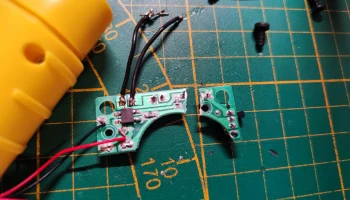

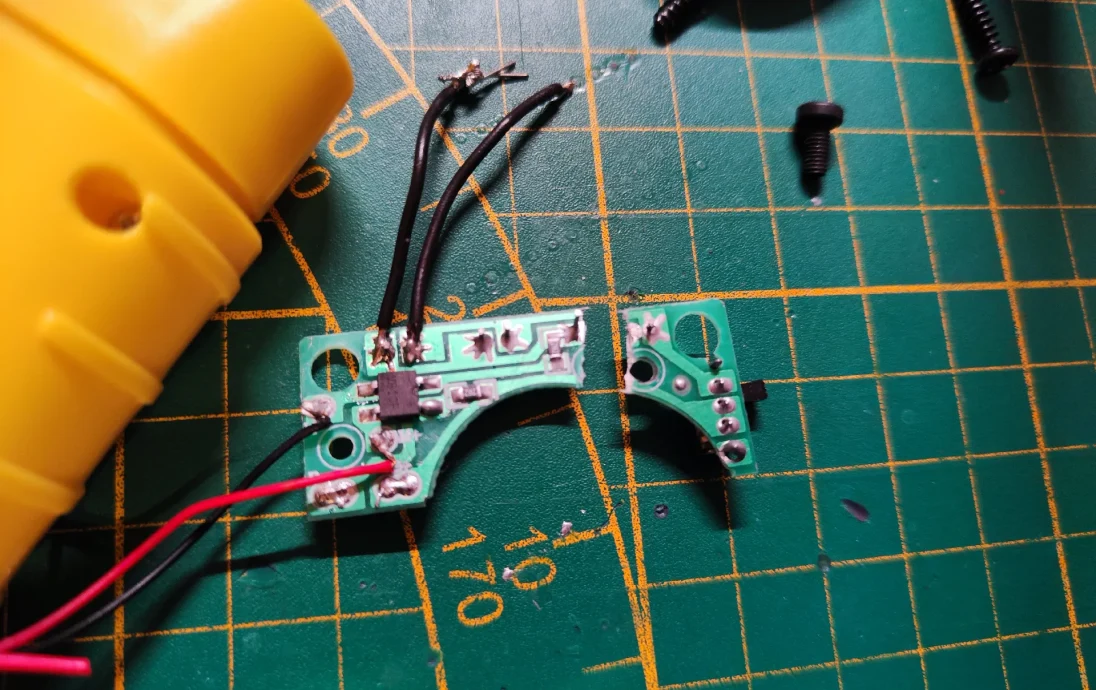

Похоже, существуют разные типы (как минимум два) динамо-фонариков с разными внутренними устройствами (проверьте комментарии). Сейчас это, конечно, отстой! Даже если вы воспользуетесь моей ссылкой, которую я предоставил, похоже, это не гарантия того, что вы получите правильную ссылку. Плата печатной платы, а также шестерни и штифты различаются, что приводит к проблемам с зазором, из-за чего шестерни трутся о стенку корпуса.

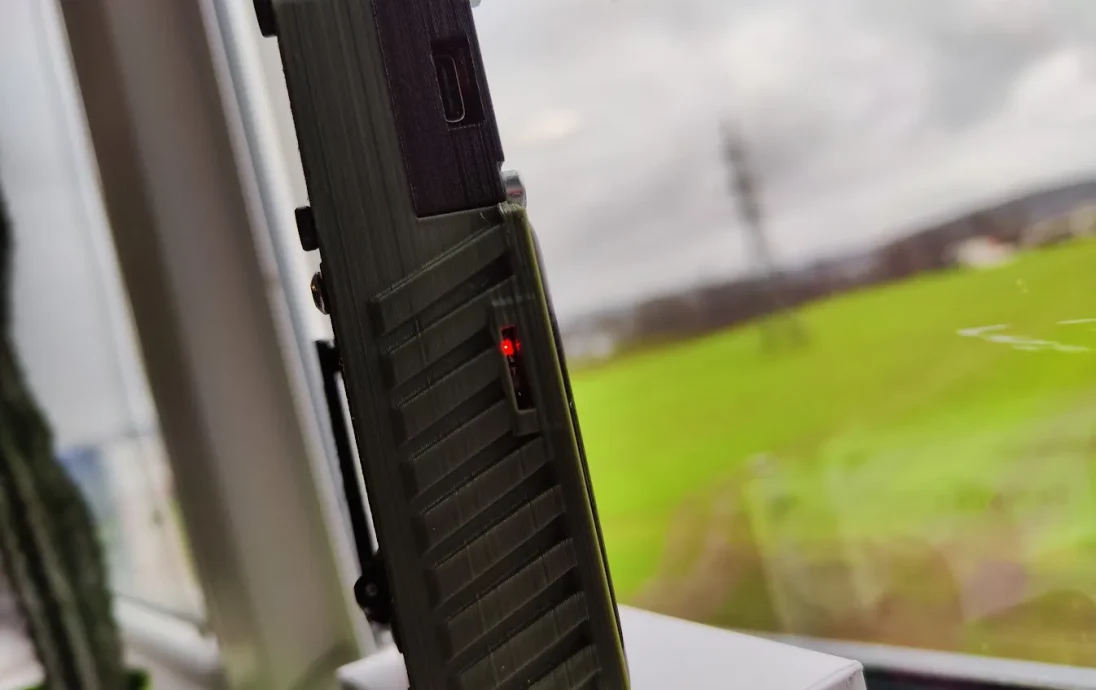

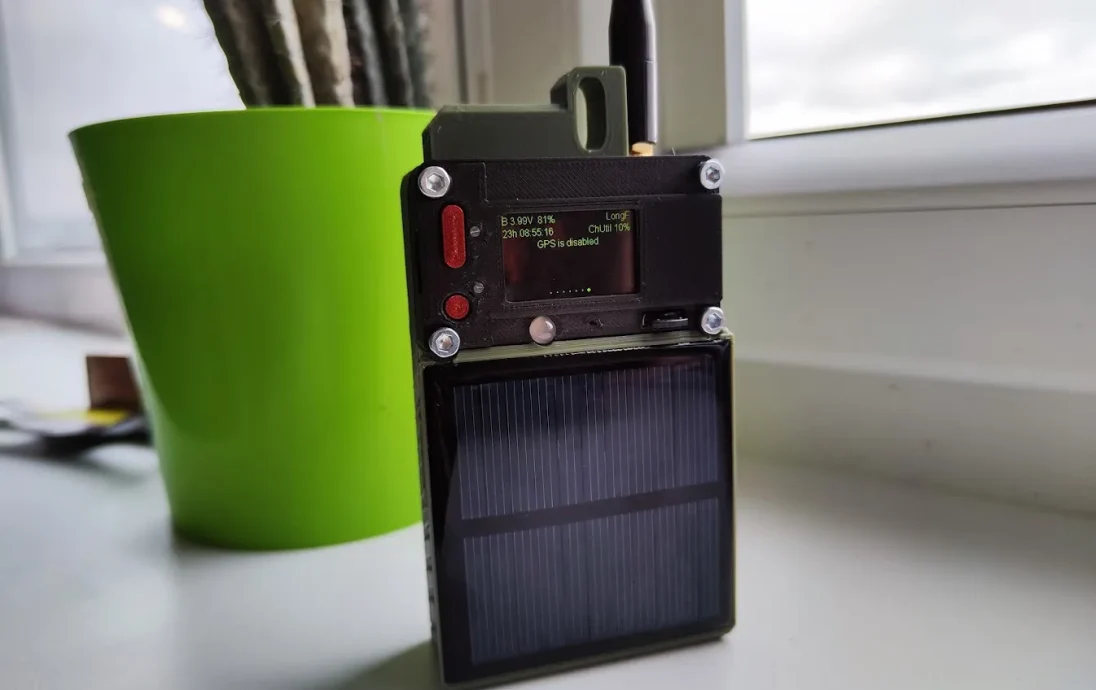

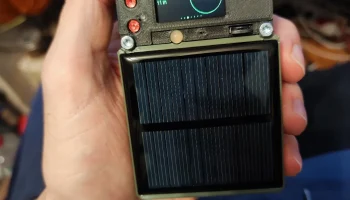

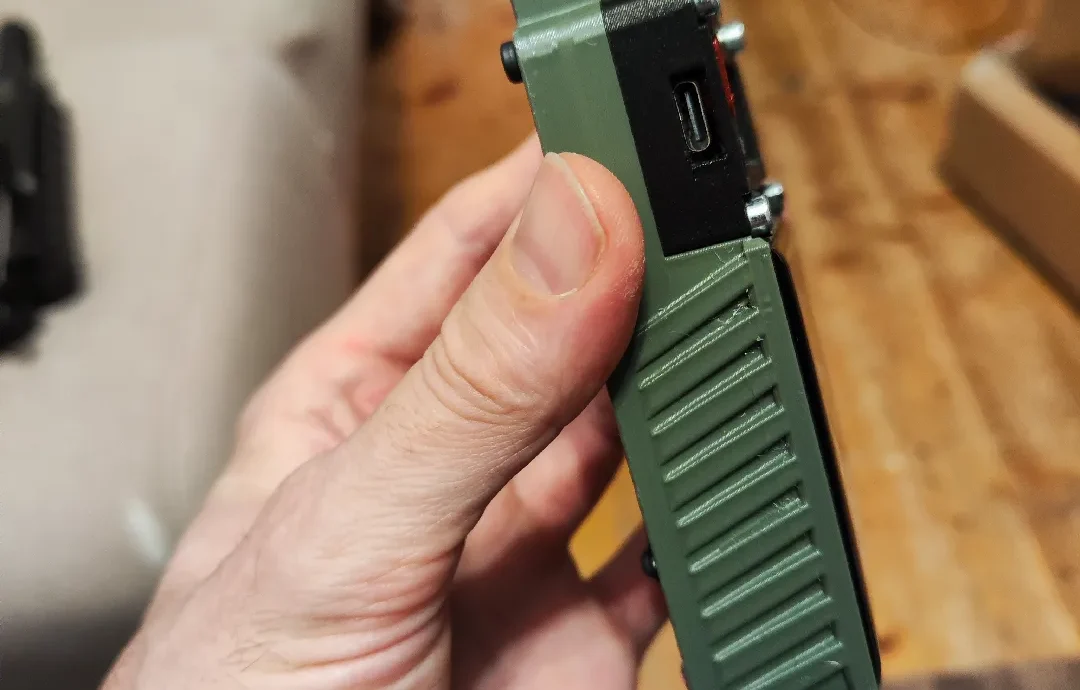

LWC «Solamo» — это самодостаточный узел Meshtastic Heltec T114, в котором используется солнечная панель, а также динамо-генератор с ручным управлением на случай полного отключения электроэнергии. Благодаря зуммеру уведомлений, светодиодному индикатору уведомлений, готовым сообщениям, GPS и внешнему разъему для устройств или датчиков I2C (например, карты KB Keyboard), что делает эту вещь полностью нестандартным узлом Meshtastic.

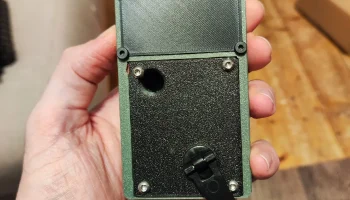

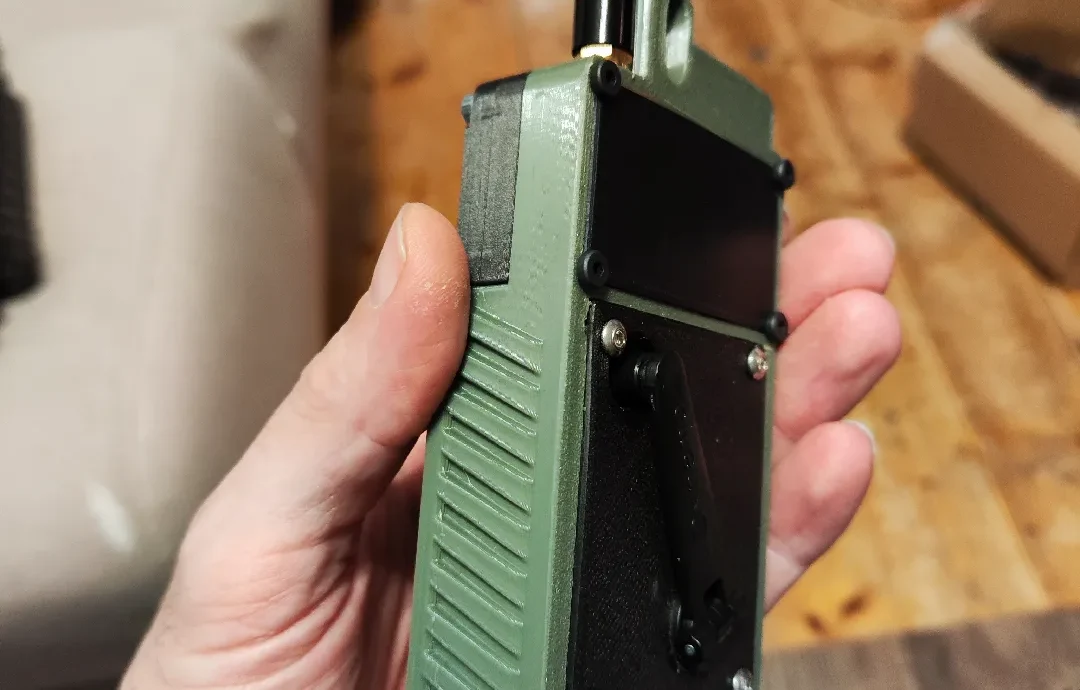

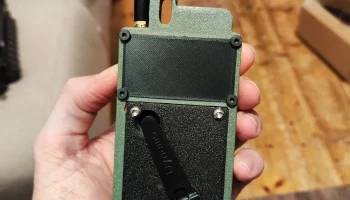

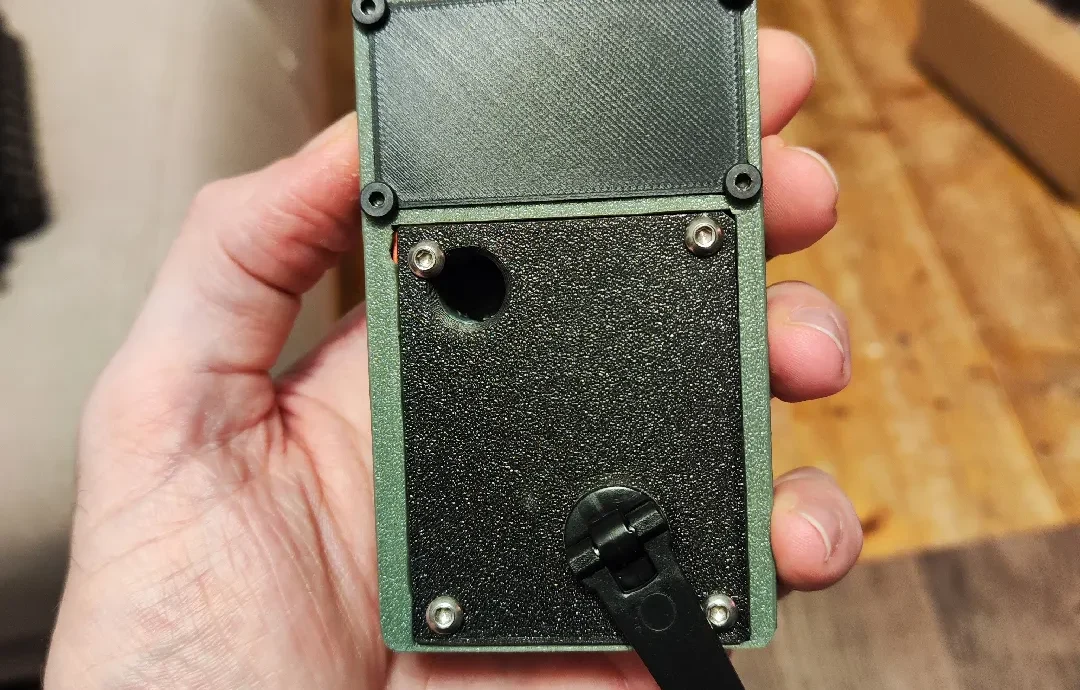

Даже если вы полностью разряжаете батарею и нет солнца, вы все равно можете развернуть эту маленькую рукоятку и приступить к работе, чтобы зарядить батарею.

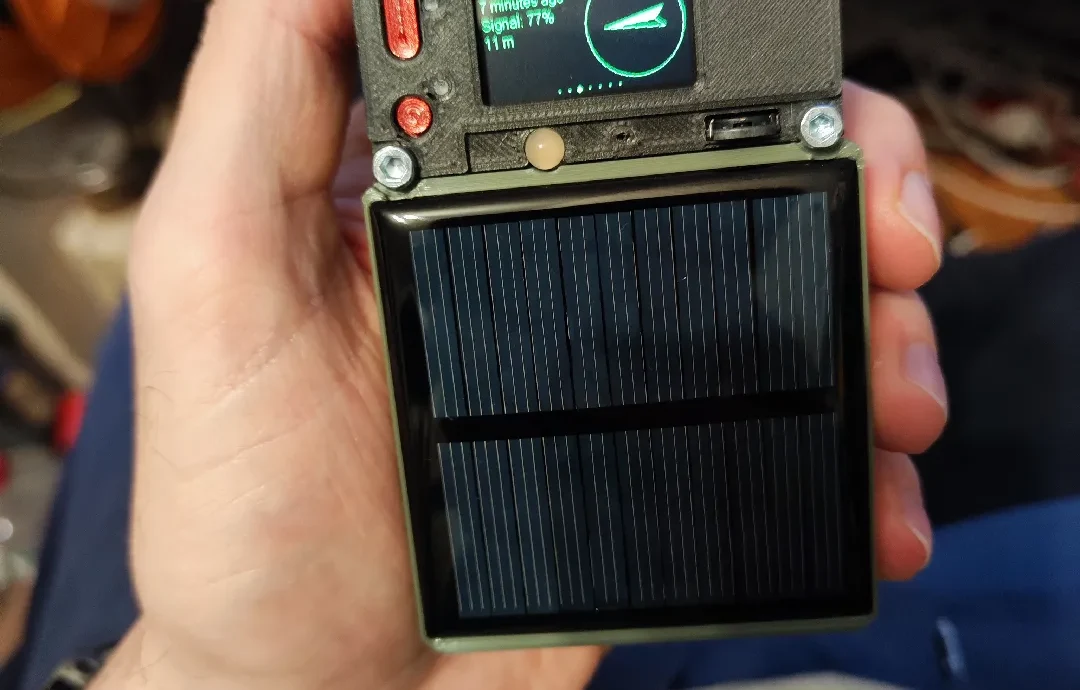

Солнечная панель выдает напряжение до 5,5 В при 80 мА, рукоятка может выдавать ток от 50 до 70 мА.

Список запчастей:

Солнечная панель: 5,5 Вольт 80 мА 60x60:

2 В, 3 В, 4 В, 5,5 В, 5 В, 6 В, 7 В, 10 В, моно/поликристаллическая мини солнечная панель, аккумуляторный модуль, DIY эпоксидная п��ата, модель платы для генерации энергии из ПЭТ — Алиэкспресс

GPS-модуль:

Двухрежимный модуль Tzt gps bds beidou, Flugs teuerung Satelliten Position ierungs navigator, atgm336h Ersatz, für NEO-M8N — AliExpress 502

Ручной фонарик:

Tragbare LED Taschenlampe Handkurbel Dynamo Taschenlampe Laterne Taschenlampe на солнечной энергии для уличного кемпинга Bergsteigen — AliExpress

Липо-аккумулятор:

Энергетическая батарея Gute Qulity, 10 литров, 3,7 В, 1000 мАч, 803040, полимерная литийионная/литийионная батарея для SPIELZEUG, POWER BANK, GPS, mp3, mp4 — AliExpress 44

Печатная плата Lipo/солнечной батареи/зарядного устройства Dynamo/менеджера: (разъем USB C необходимо отпаять)

Литиевая батарея tp4056, 20-1 шт., schutz platine, 5 В, 1 А, TYPE-C micro usb 18650, ladegerät modul mit schutz Dual funktionen modul АлиЭкспресс

Кабель-переходник Ipex SMA: гнездо SMA, 5 см

5 штюкке тебя. Fl/ipx ipex ufl zu sma weibliche männliche антенна Wi Fi Pigtail Kabel ufl ipex 1,13 мм RF Кабель 17 см — Алиэкспресс 13

Антенна Гизонта: (выберите частоту, соответствующую региону)

Антенна Nb-iot/LORA Weiche для БПЛА, модуль Drahtlose Abbildung übertragung daten übertragung 840-868-900-915-902-928mhz antenne SMA männlichen АлиЭкспресс

Диод: для остановки обратного потока энергии в динамо-машину или солнечную панель.

AliExpress для мобильных

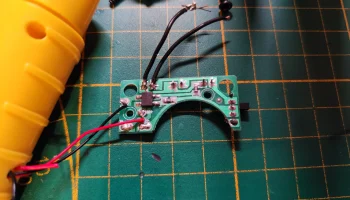

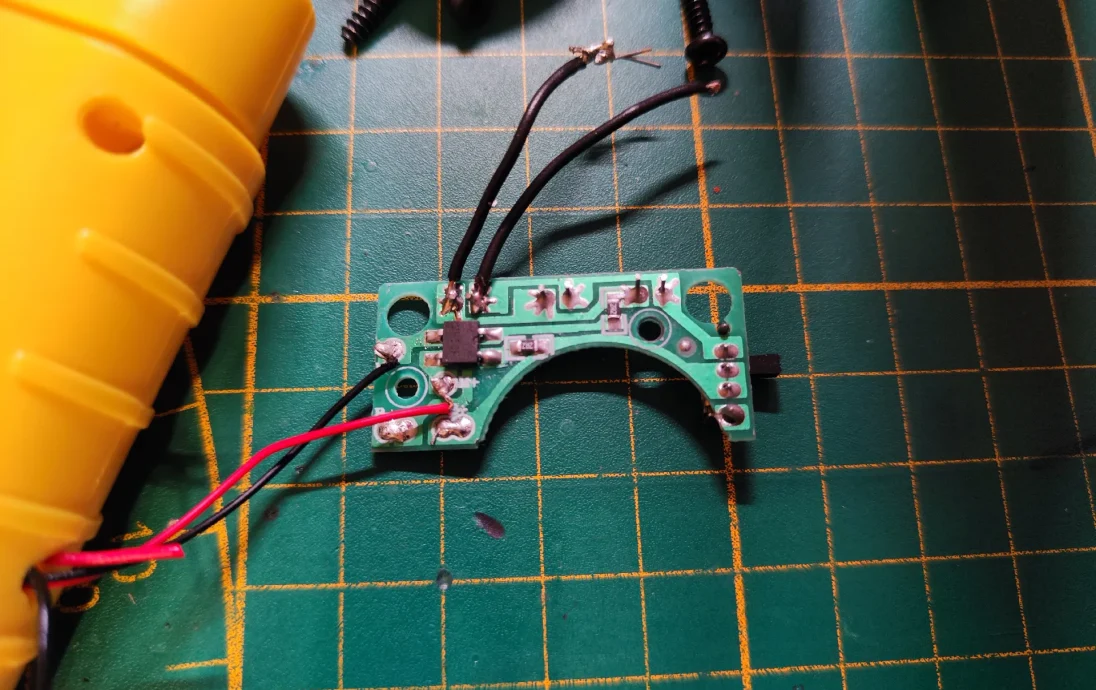

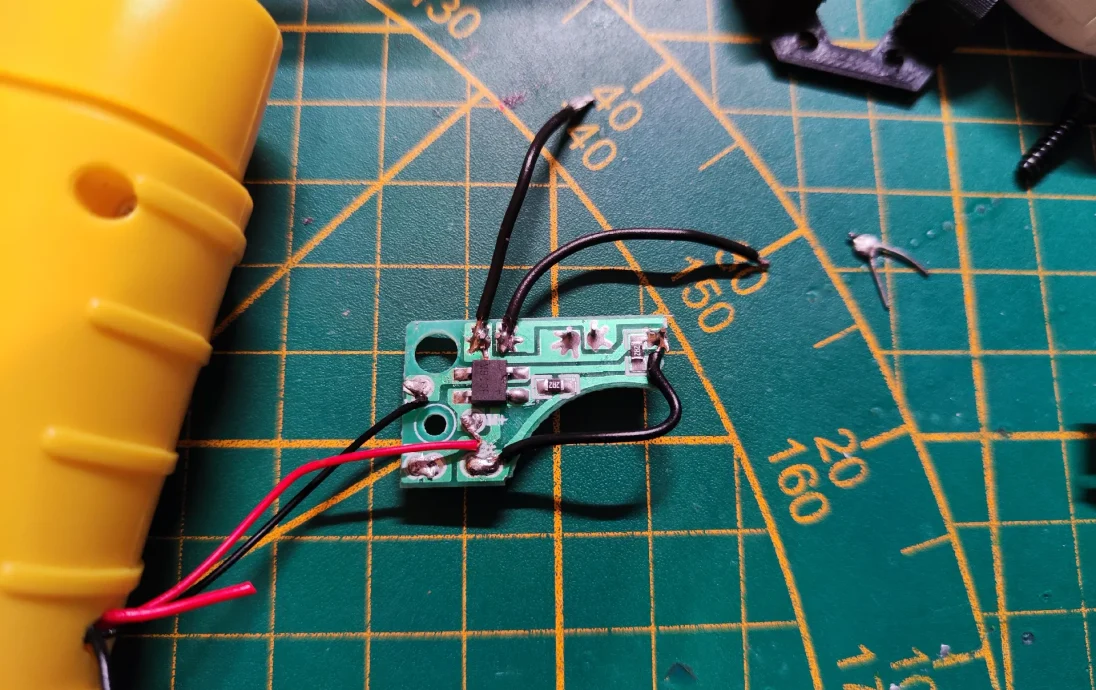

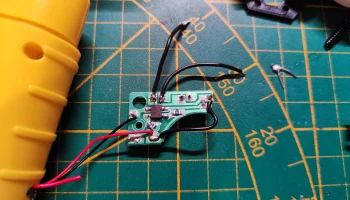

Конденсатор: для сглаживания скачков постоянного напряжения, поступающего от платы выпрямителя, подключенной к генератору.

10 шт./100 шт. 10 мкФ 16 В NICHICON FG (женское золото) 5x11 мм 16 В 10 мкФ Hochwertigen Аудиоконденсатор АлиЭкспресс

Разъем Jst для внешних устройств I2C, таких как CardKB. Клавиатура: 2,0 мм.

230 Teile/satz XH2.54 2,54 мм/PH2,0 с шагом 2,0 мм, комплекты клемм Anschlüsse, 2 контакта, 3 контакта, 4 контакта, 5 контактов, комплекты PH JST Stecker Draht Адаптер АлиЭкспресс

Мосфет для включения зуммера и включения/выключения GPS, поскольку выходная мощность NRF52 слишком низкая: SI2312

200 шт. SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Транзистор SMD Триод — Алиэкспресс

Зуммер: (8,5x8,5,3 мм, 3 Вольта)

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

Навигационный переключатель для консервированных сообщений К2-02 с полой оболочкой:

Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Многофункциональный сброс Micro Schalter Großen kopf/Normalen kopf/keine kopf R
