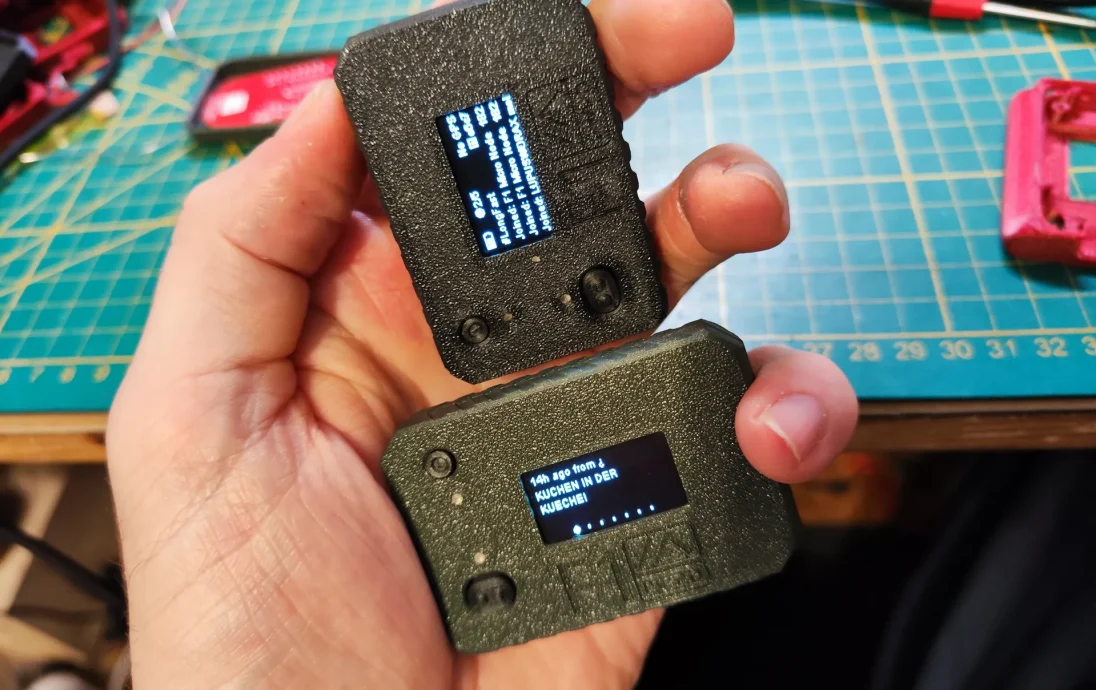

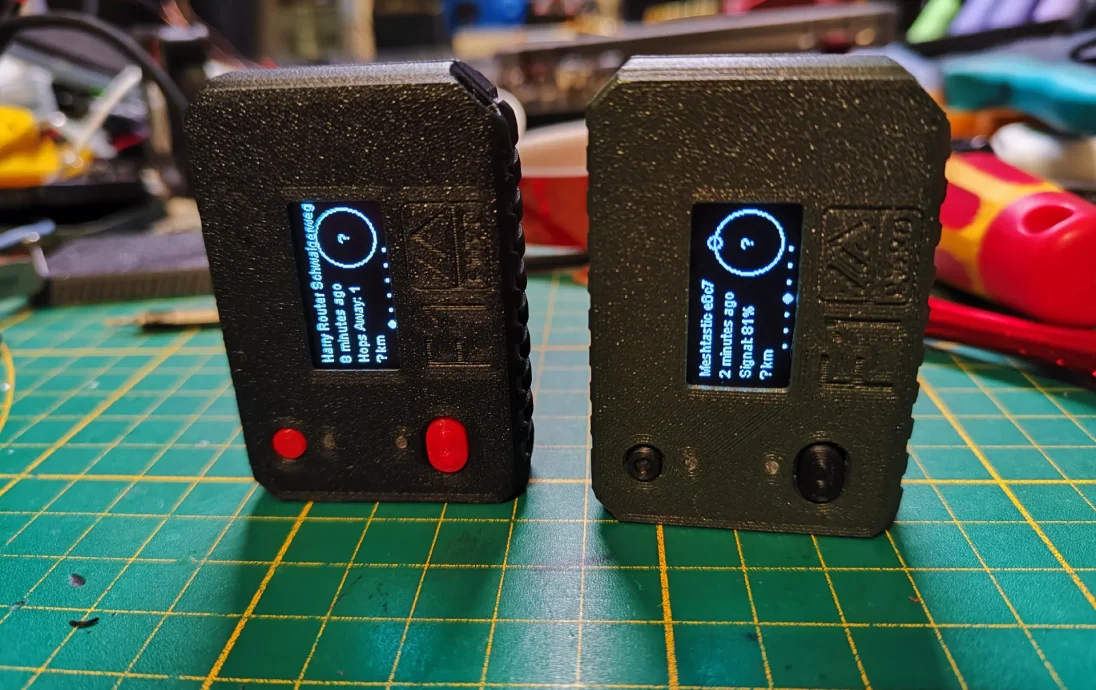

Микроузел Meshtastic FakeTec F1 (NRF52)

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Посмотрите видео сборки внизу.

Список деталей:

Узел Faketec своими руками:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Антенна:

Heltec Federantennen-Zubehör — AliExpress 30

Липо-аккумулятор:

3,7 В, 600 мАч, литий-полимерный аккумулятор Li-Po-Li-Ionen, Lipo zellen для GPS MP3 MP4-Uhr Мобильный телефон АлиЭкспресс 44

Винты M2: 12 и 5 мм.

100/50/20/10/5/2/1 Stück M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12 Runde Innensechskantschrauben ISO7380 — AliExpress 13

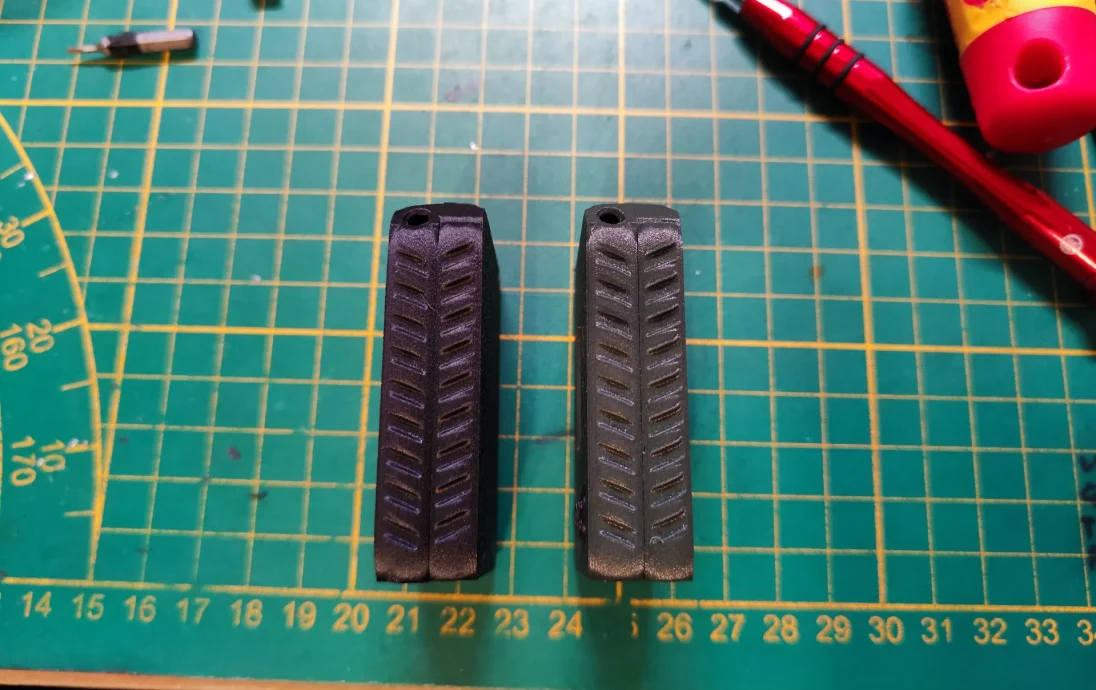

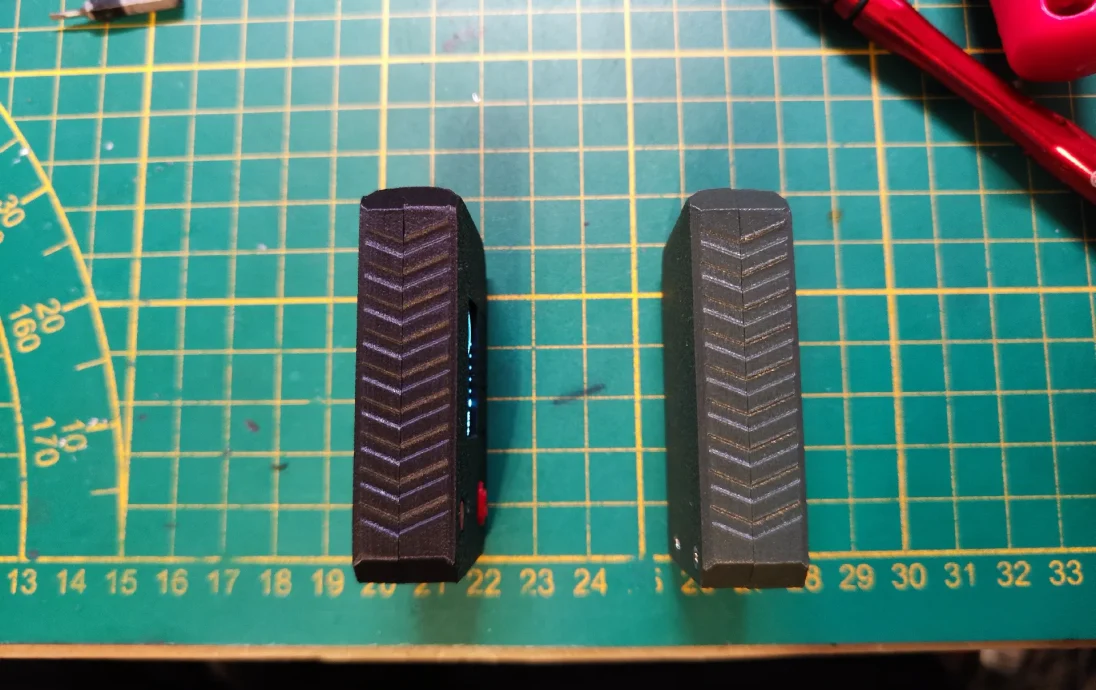

Печатайте без поддержки, не забудьте удалить уже добавленную поддержку на зажиме спереди.

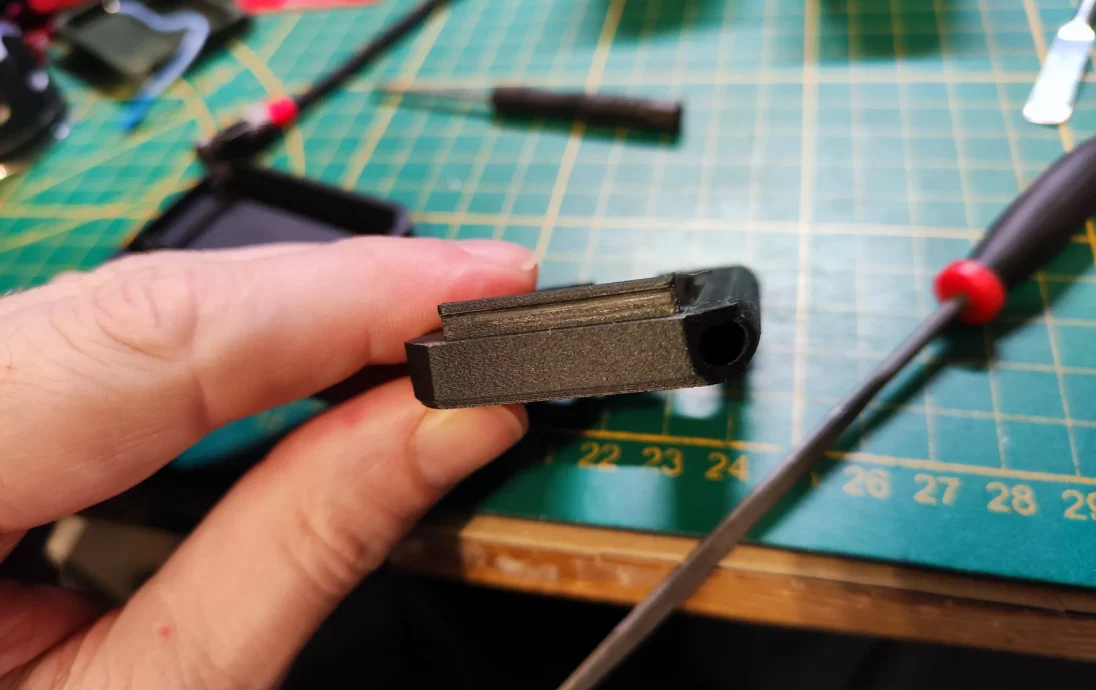

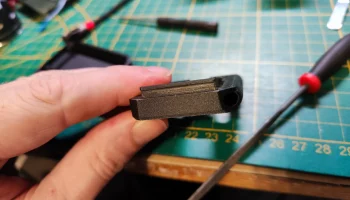

Также проверьте, насколько хорошо передняя кромка входит в заднюю оболочку, скорее всего, придется использовать напильник, чтобы она подошла, не выпирая за внешнюю стенку! Посмотрите на изображение ниже: выступ, который вставляется в вырез, должен быть прямым и чистым, так как он очень плотно прилегает! Прежде чем собирать все, проверьте!!

Будьте особенно осторожны при затягивании двух маленьких винтов на передней панели. В зависимости от того, насколько близко вы припаяли oled-экран к плате FakeTec, зазор между ними будет меньше или больше, НЕ ЗАТЯГИВАЙТЕ ПЕРЕГРУЖАЙТЕ! проверьте, правильно ли выровнен экран, если смотреть с другой стороны; когда он правильно выровнен, нет необходимости затягивать его еще больше !!

Также не забудьте вставить кусок ленты между задней стороной Oled-экрана и платой FakeTec.
