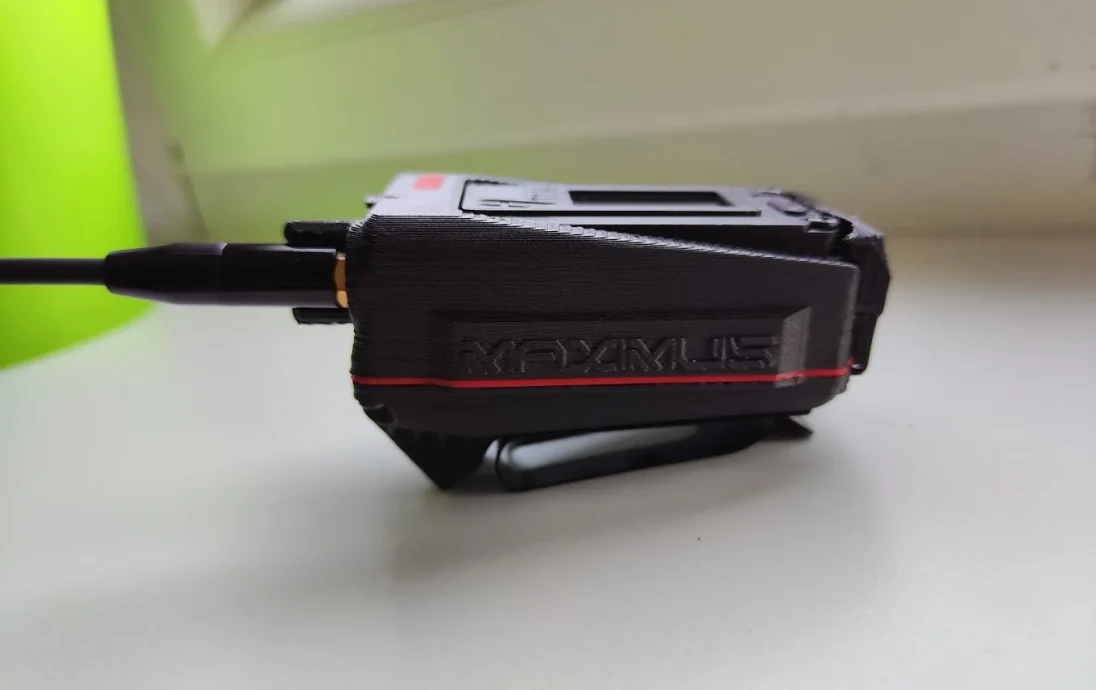

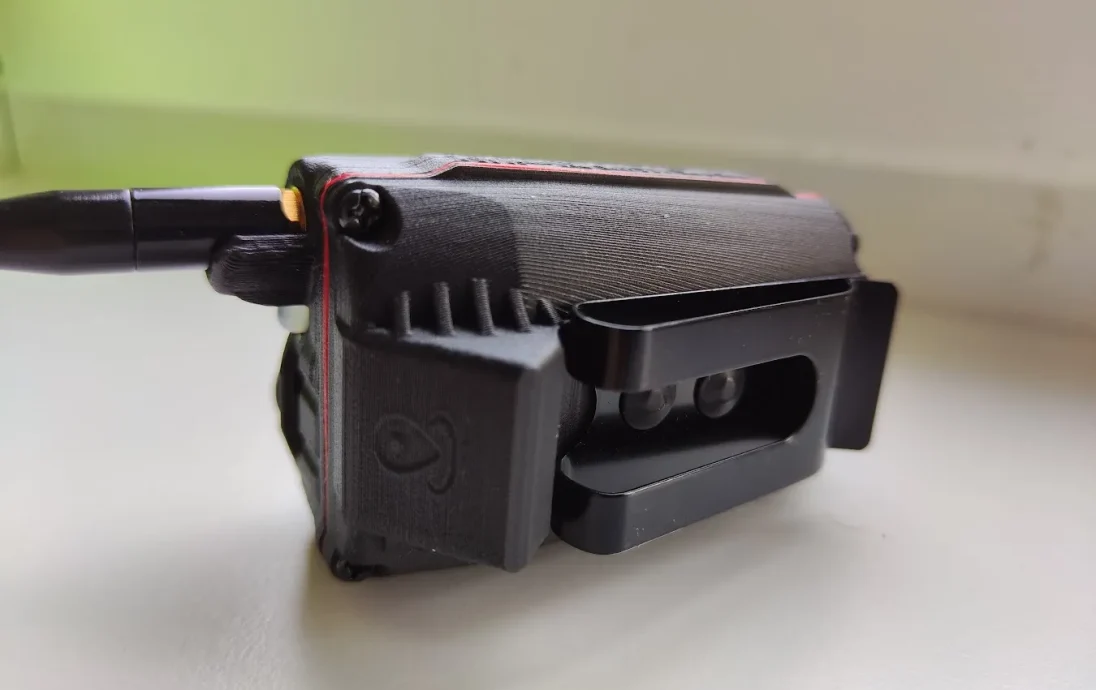

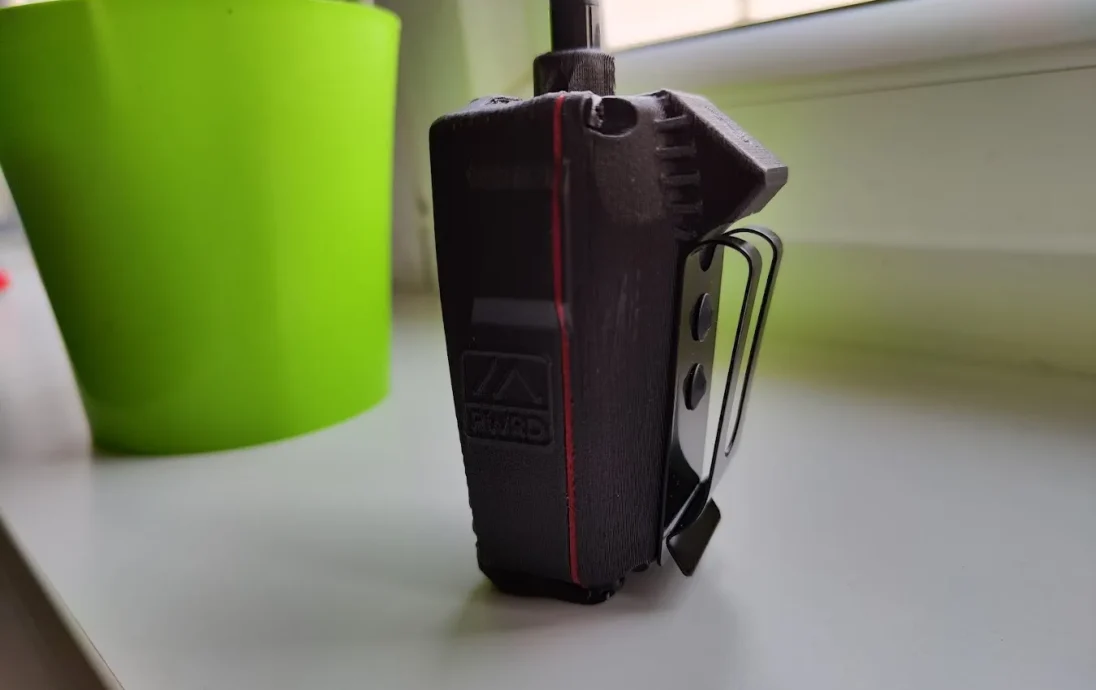

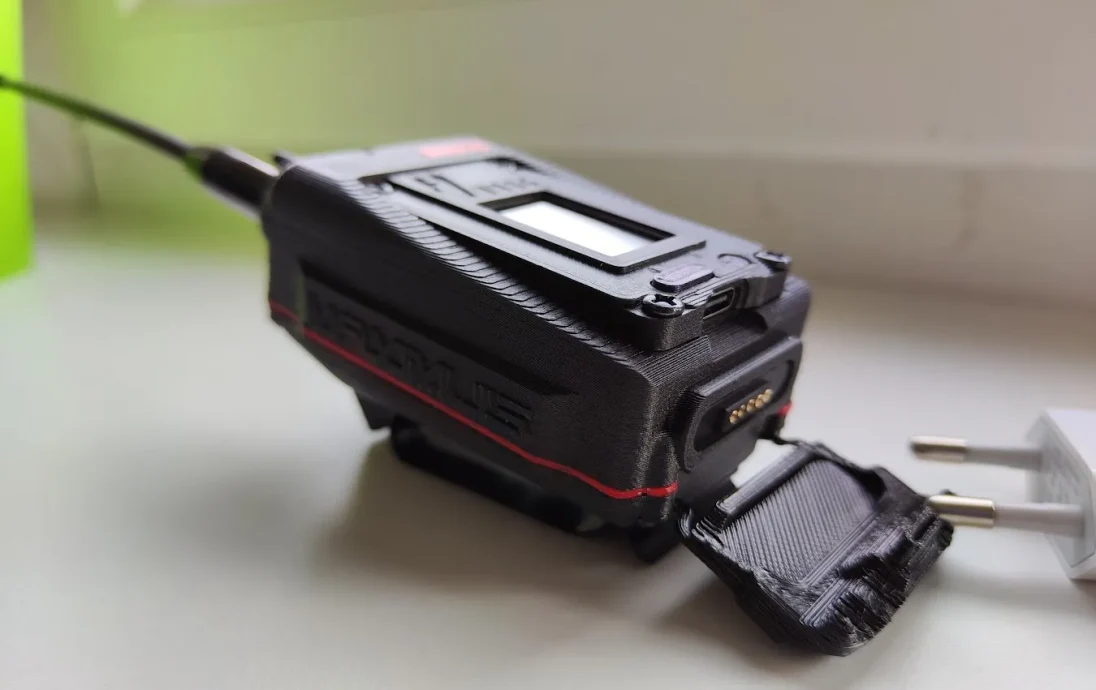

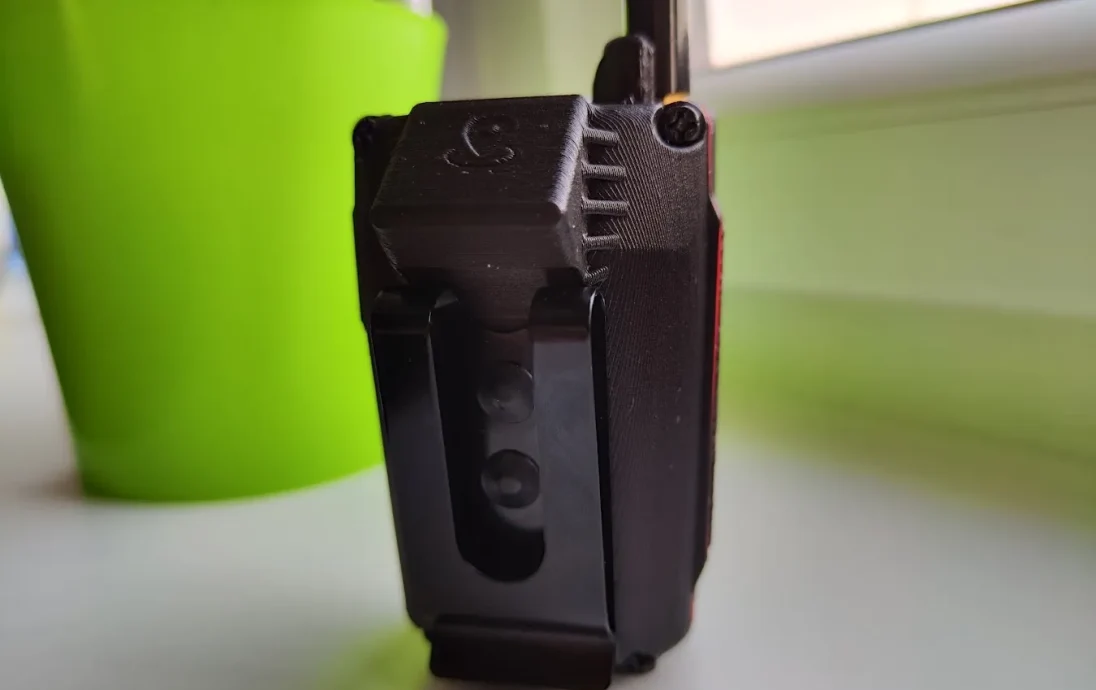

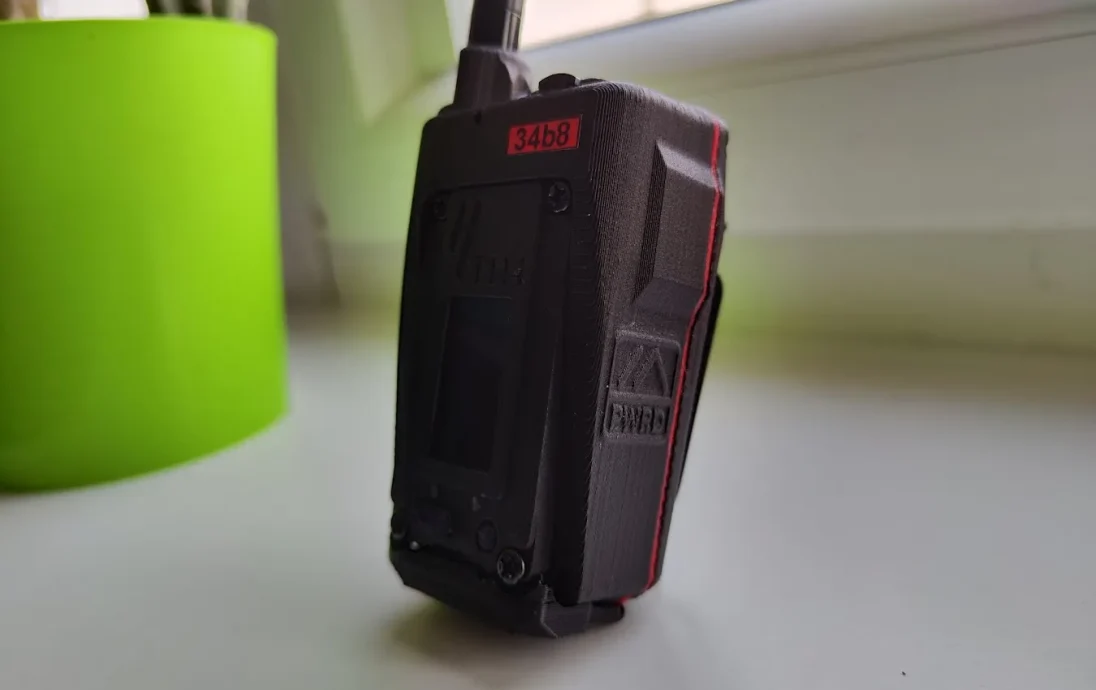

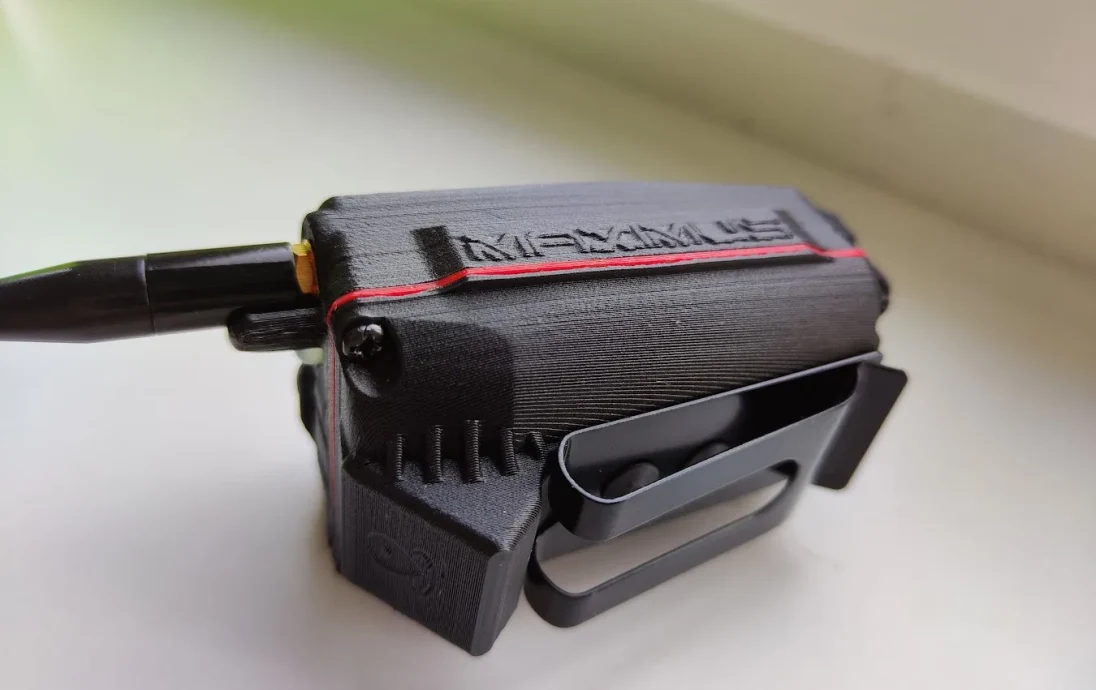

Meshtastic Gendemik CHUNKY "MAXIMUS T114" РЕМИКС

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Heltec исправил проблему «длинного сообщения» и «отключения Bluetooth» в новой версии оборудования. Обязательно закажите обновленную версию, чтобы избежать проблем!

________________________________________________________________________________________________________________

Я получил специальное разрешение от Gendemik поделиться своим ремиксом! я

СНОВА БАЗОВЫЙ ДИЗАЙН НЕ МОЁ СОБСТВЕННОЕ ТВОРЕНИЕ! Я только что получил разрешение от Gendemik специально на мой РЕМИКС, который позволяет мне поделиться им!!

Не упустите возможность посмотреть их другие творения и поставить им лайк за то, что они позволили мне поделиться своим ремиксом со всем миром!: Gendemik | Printables.com

Оригинальный дизайн, на котором основан этот ремикс, можно найти здесь: GDMK Heltec v2/v3 Chunk 18650 (проект модульного корпуса) Meshtastic, вдохновленный Gendemik | Скачать бесплатно STL-модель | Printables.com

-----------------------------------------------------------------------------------------------

ОБНОВЛЕНИЕ:06.09.2024

Проблема I2C решена, поскольку практически любой вывод можно настроить как SCL и SDA, его необходимо настроить в файле Wire.h.

Если вы хотите использовать зуммер или вибромотор с T114, вам нужно использовать транзистор или мосфет. Gpios выдает всего 15 мА, что слишком мало для грохочущего двигателя или зуммера на 3,3 В. не забудьте заземлить их с помощью резистора 10 кОм, чтобы статический заряд не мог открыть ваш транзистор / МОП-транзистор.

ОБНОВЛЕНИЕ: 02.09.2024

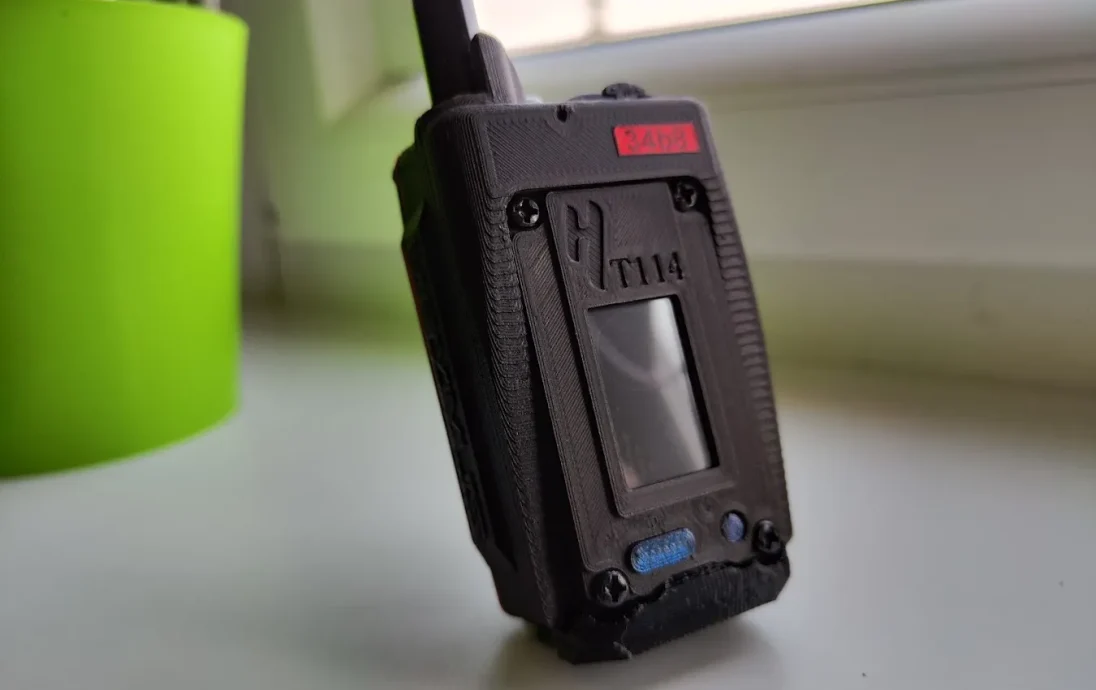

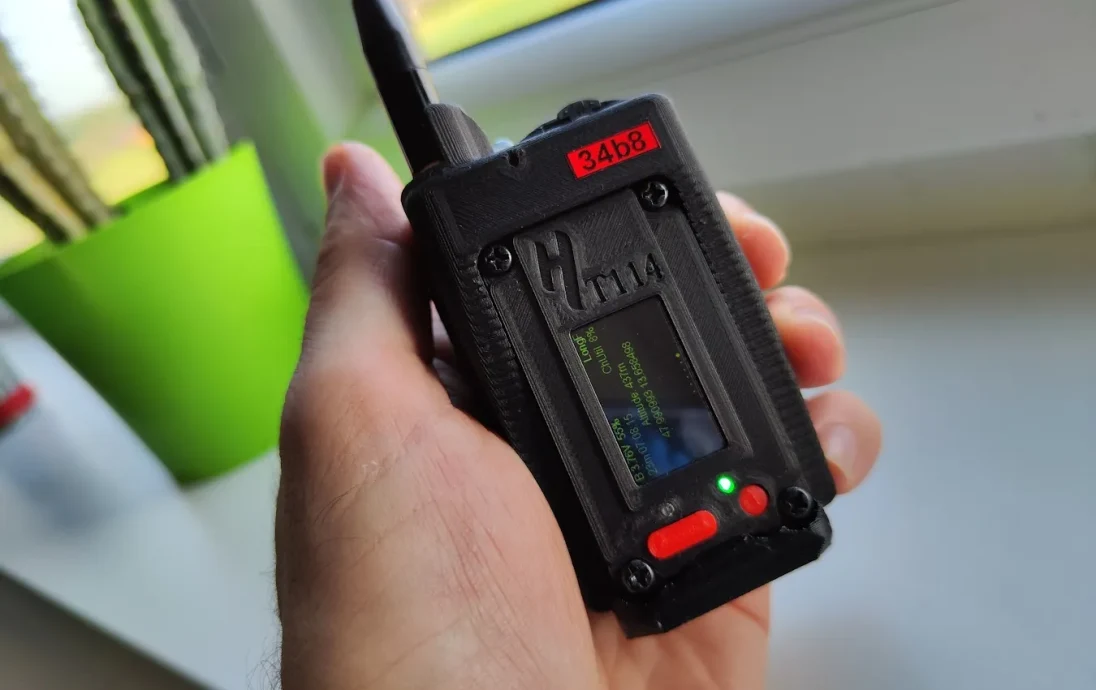

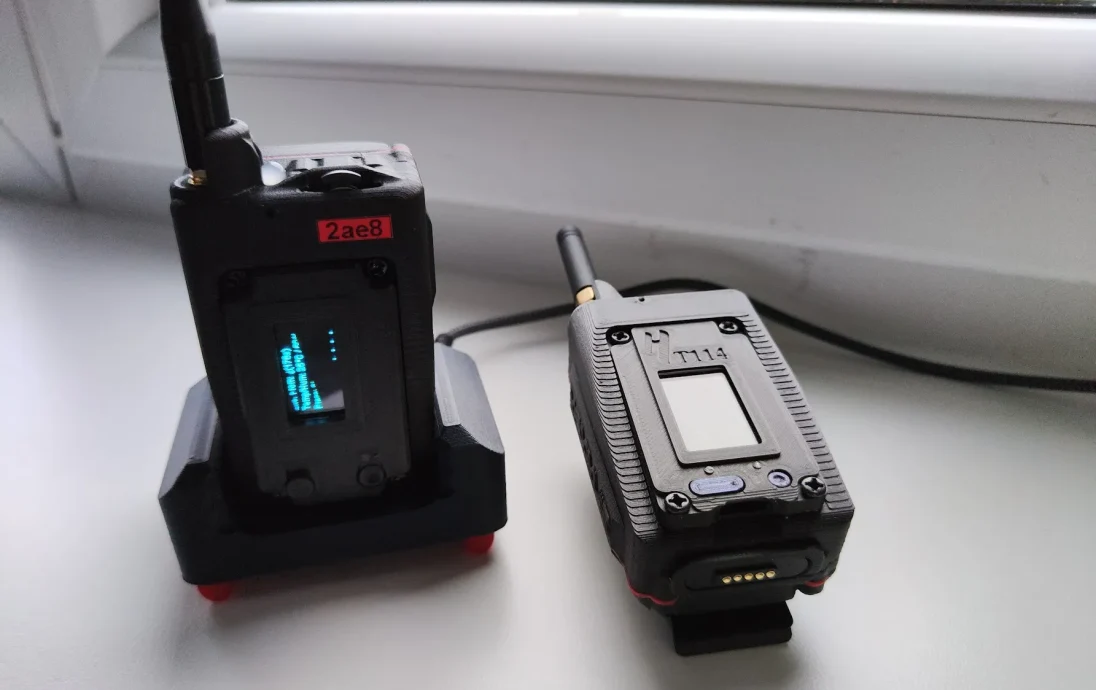

3D-файлы должны быть хорошими и готовыми к печати, прототип работает отлично, детали подходят.

Небольшая погрешность все же ��ожет быть, но я не профессионал, поэтому печатайте на свой страх и риск, я получил свой T114 только в прошлую пятницу, так что времени было не так много.

Возникла проблема с новой антенной GPS-приемника с разъемом большего размера. Мне пришлось снова перепроектировать основание и заднюю панель. На основной базе теперь будет размещен датчик BME860, а на задней — только GPS.

Мне также пришлось удлинить соединительный кабель GPS, так как оригинальный на 2-3 см короче, чтобы он мог поместиться в чехле. Я пытаюсь найти подходящий кабель на Алиэкспресс. В худшем случае вы просто удлините его самостоятельно (что я тоже сделал) и его 8 кабелей, чтобы с ним можно было справиться.

По-прежнему проблема с отсутствием очевидного Gpios I2C на плате Heltec T114. Он необходим для датчика BME680. Будем надеяться, что Heltec не упустил это, но похож��, что его можно настроить практически на любой вывод с помощью программного обеспечения, о котором я слышал. (скрестив пальцы), если это действительно не сработает, я обновлю дизайн до НЕТ :( разместите датчик телеметрии.

ОБНОВЛЕНИЕ 31.08.2024

Основная базовая часть адаптирована и работает так, как задумано. Добавил в файлы.

ОБНОВЛЕНИЕ 30.08.2024

Проверьте п��реднюю лицевую панель и кнопки: они подходят и работают как положено, остальные файлы появятся, как только я внесу некоторые необходимые изменения и также протестирую их.

Список деталей:

Кабель SMA Ipex: SMA «мама», 5 см.

5 штюкке тебя. Fl/ipx ipex ufl zu sma weibliche männliche антенна Wi Fi Pigtail Kabel ufl ipex 1,13 мм RF Кабель 17 см — Алиэкспресс 13

Вибромотор: 0820

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс

Плата быстрой зарядки USBC 15 Вт: (для настольного зарядного устройства + быстрая зарядка)

Typ C USB Eingang High Strom 3A Полимерная литиевая батарея Ternären Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V — Алиэкспресс

2 варианта датчика телеметрии, вам нужен только один!:

Датчик телемет��ии BME280 (температура, влажность, давление воздуха)!!! Вариант 3,3В!!!

Offizielle GY-BME280-3,3 BME280 5 В 3,3 В цифровой датчик температуры Feuchtigkeit Luftdruck модуль датчика I2C SPI 1,8-5 В — AliExpress 502

Телеметрия
