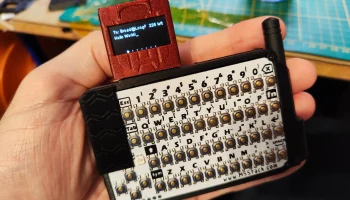

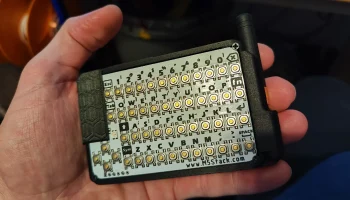

Узел коммуникатора LWC Meshtastic "Meshformer"........

Узел коммуникатора LWC Meshtastic "Meshformer"........ 2

Источник:

www.printables.com

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Скоро появятся новые фотографии и информация… надеюсь.

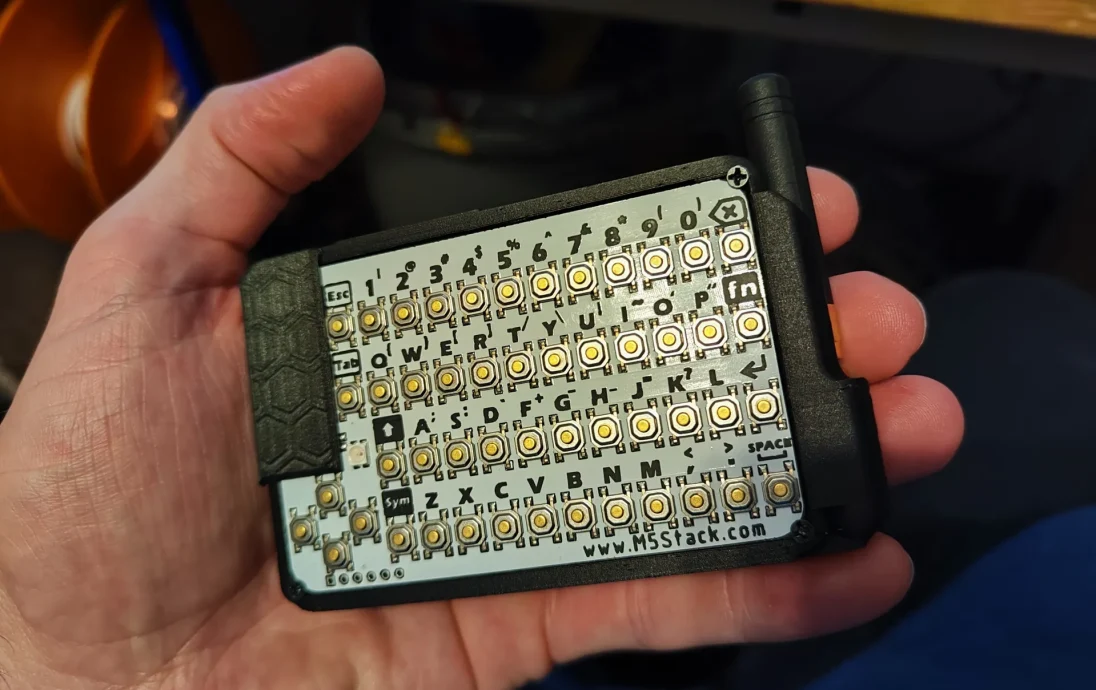

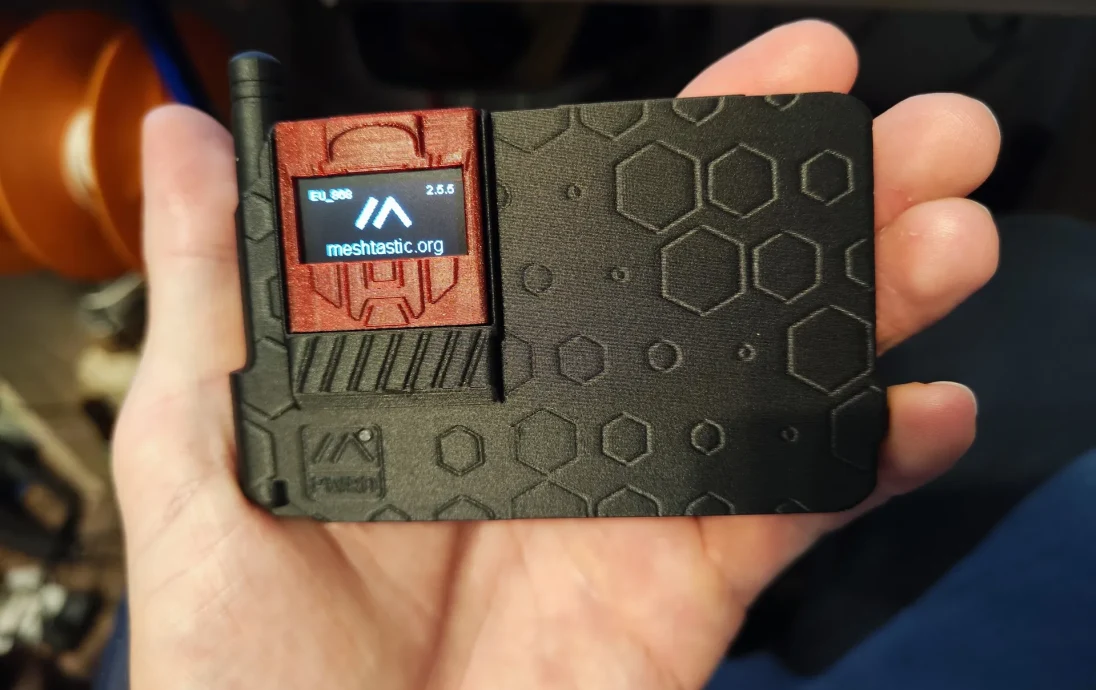

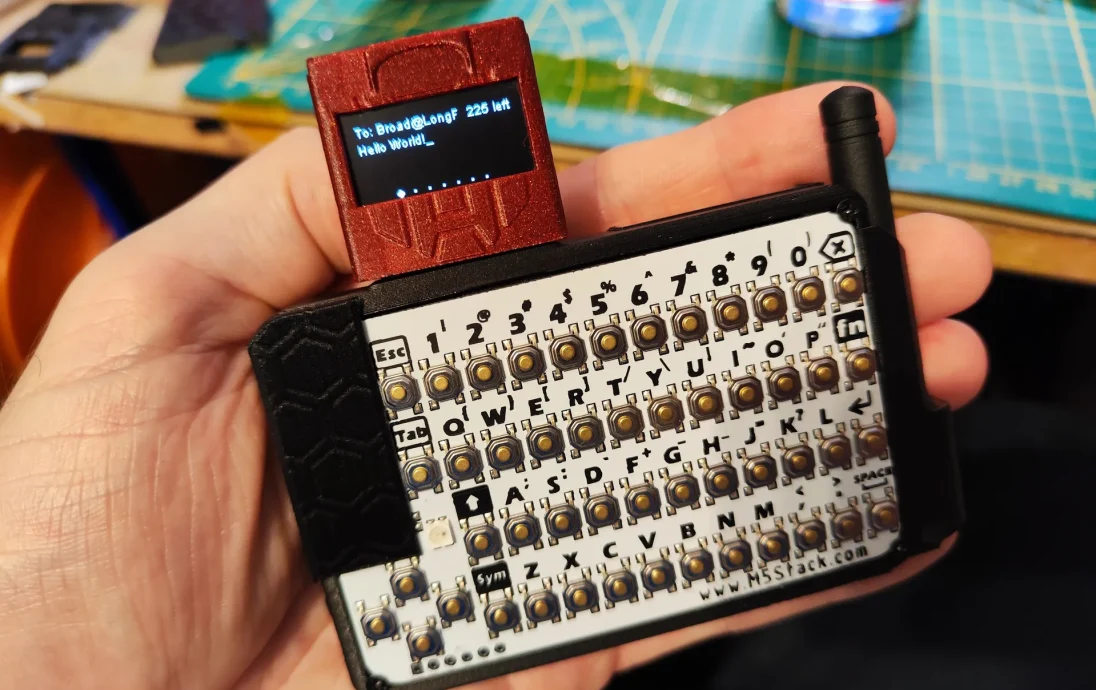

Готовую собранную плату FakeTec прикрепляют к задней части клавиатуры Card KB с помощью двусторонней липкой ленты (вспененной ленты толщиной 1 мм). Убедитесь, что порт USB C совмещен с отверстием внизу.

Магнитные штыревые разъемы необходимо прикрепить с помощью эпоксидной смолы на обоих участках портов. Убедитесь, что установленный дисплей + магнитный разъем обращены правильно и контактируют друг с другом! Как только эпоксидная смола затвердеет и вы обнаружите, что они не обеспечивают должного контакта, становится слишком поздно!

Подключите оба магнитных порта к розетке дисплея FakeTec, просто соедините их все параллельно (также клавиатуру Card KB I2C!)

Ползунок основного выключателя питания необходимо укоротить, поэтому просто воспользуйтесь для этого боковыми ножами.

Приклейте главный выключатель питания на место суперклеем.

Аккумулятор должен плотно прилегать к аккумулятору, но вы можете использовать двусторонний скотч, если вы заметили движение аккумулятора в закрытом состоянии.

Карта kb Keyboard закрывает корпус со всем на месте, используйте 4 винта в каждом углу, чтобы удерживать его на месте.

Прикрепите крышку кабеля к открытому чипу Atmel и проводам и закрепите ее двумя винтами сбоку.

Сменный дисплей необходимо подключить к магнитному разъему с выдвижными штырями. Если вы разместите это разумно, вы сможете добраться до двух внешних контактных точек, а среднюю оставить нетронутой, чтобы можно было обеспечить ±, SLC и SDA. Будьте осторожны при припаивании экрана к разъему, чтобы он был параллелен, а также не нагревайте контакты слишком долго, чтобы не расплавить их из рамы.

После того, как штыревой разъем припаян к oled-дисплею I2C, вставьте их в рамку дисплея и закройте ее сверху крышкой, используйте немного клея (будьте осторожны с суперклеем, так как он оставляет белые пятна, если вы используете его в большом количестве! Не хотите, чтобы это было на передней части дисплея.

Список запчастей:

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Липо-аккумулятор емкостью 4000 мАч:

JST XHR 2,0 мм 2 контакта 3,7 В 4000 мАч 125054 литий полимерны�� LiPo Akku Für Mp3 Mp4 Mp5 DIY — AliExpress 44

Магнитный штыревой разъем Pogo: 5-контактный прямой

1-10 Paar 3A Wasserdichter Magneticischer Pogo-Pin-Stecker 2 3 4 5 6 7 8 9 11P Pogopin männlich weiblich 2,2 ммfederbelastete Gleichstrom-Steckdose — AliExpress

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

Главный выключатель питания:

Heißer 20 stücke 5V 0,3 A Mini Größe Schwarz SPDT Rutsche Schalter für Kleine DIY Power — Алиэкспресс 13

Лепка из эпоксидной смолы: (или любой другой подходящей эпоксидной смолы)

ApoxieSculpt 1 фунт. Schwarz, 2 Produkt in 2 Teilen (A и B): Amazon.de: Küche, Haushalt & Wohnen

Oled-дисплей: (4-контактный I2C выбирает любой цвет, который вам нравится)

TENSTAR 0,96 Zoll OLED SSD1306 Weiß/Blau/Gelb 128X64 IIC I2C Serielles дисплейный модуль 12864 ЖК-экран для Arduino — Алиэкспресс

Косичка SMA/Ipex: 10 см.

10 TEILE/LOS SMA Weiblichen zu uFL/u.FL/IPX/IPEX1 Buchse RF Coax Zopf Antenne Verlängerung Kabel RG178 SMA IPEX Кабель АлиЭкспресс

Антенна Gizont: выбирайте 868/915 и т. д. в зависимости от того, что вам нужно.

— Алиэкспресс

Клавиатура карты M5stack KB:

M5stack cardkb mini karte tastatur einheit volle tastatur eingang mega8a — AliExpress 502
