Узел Meshtastic FakeTec "Amade2" NRF52 (винтажный дуэт)....

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

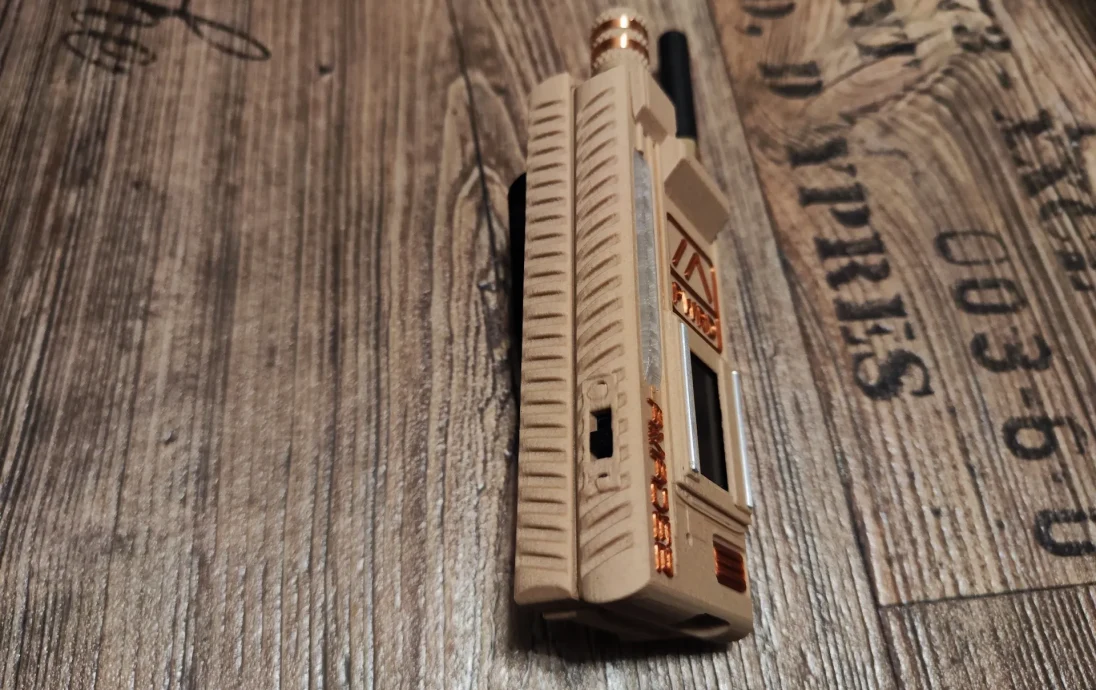

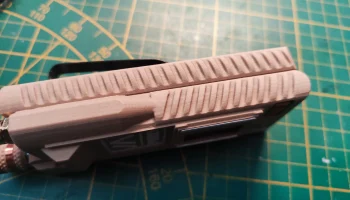

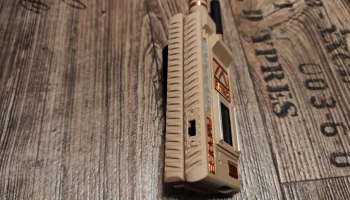

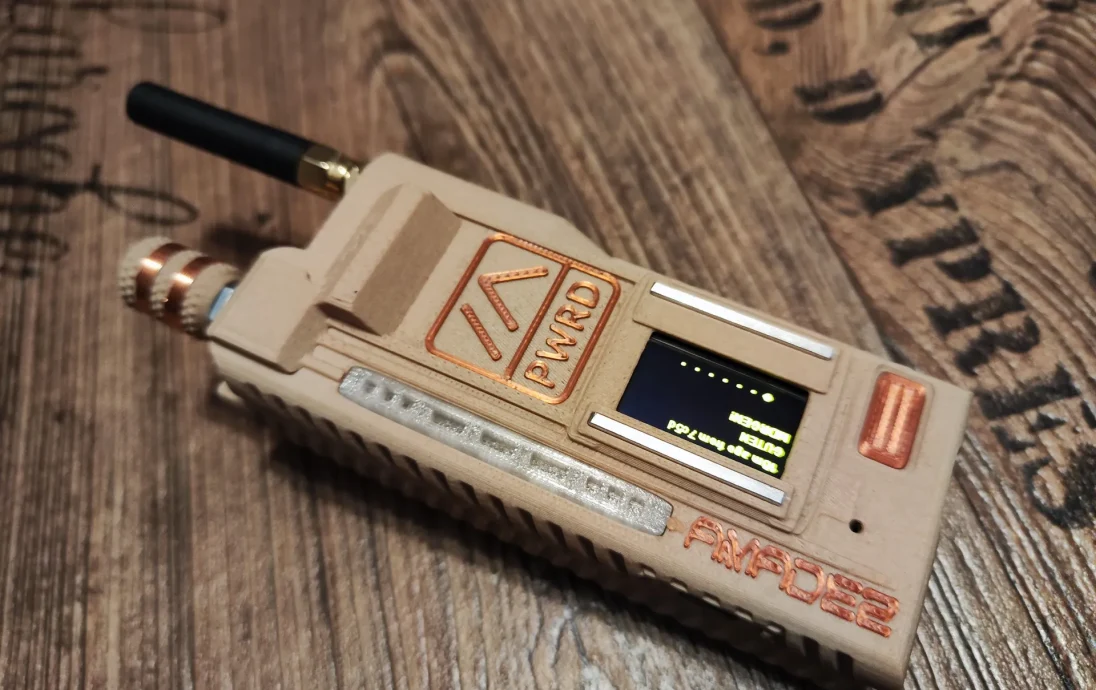

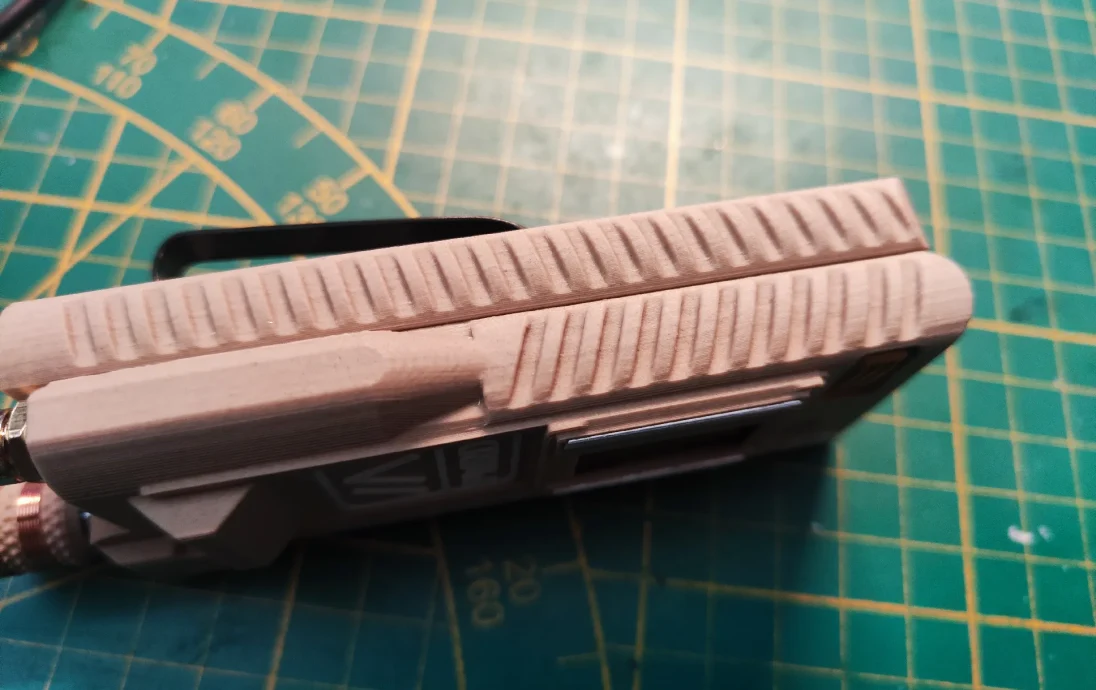

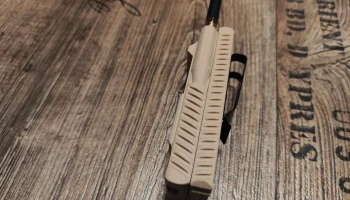

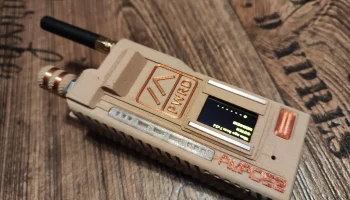

Двойной GPS-модуль Amade2 (GPS/Beidou), зуммер, вибромотор, поворотный энкодер для готовых сообщений, аккумулятор емкостью до 2300 мАч, выключатель питания, большая светодиодная панель уведомлений и металлический зажим для ремня — все это аккуратно упаковано в небольшой, компактный, но прочный корпус.

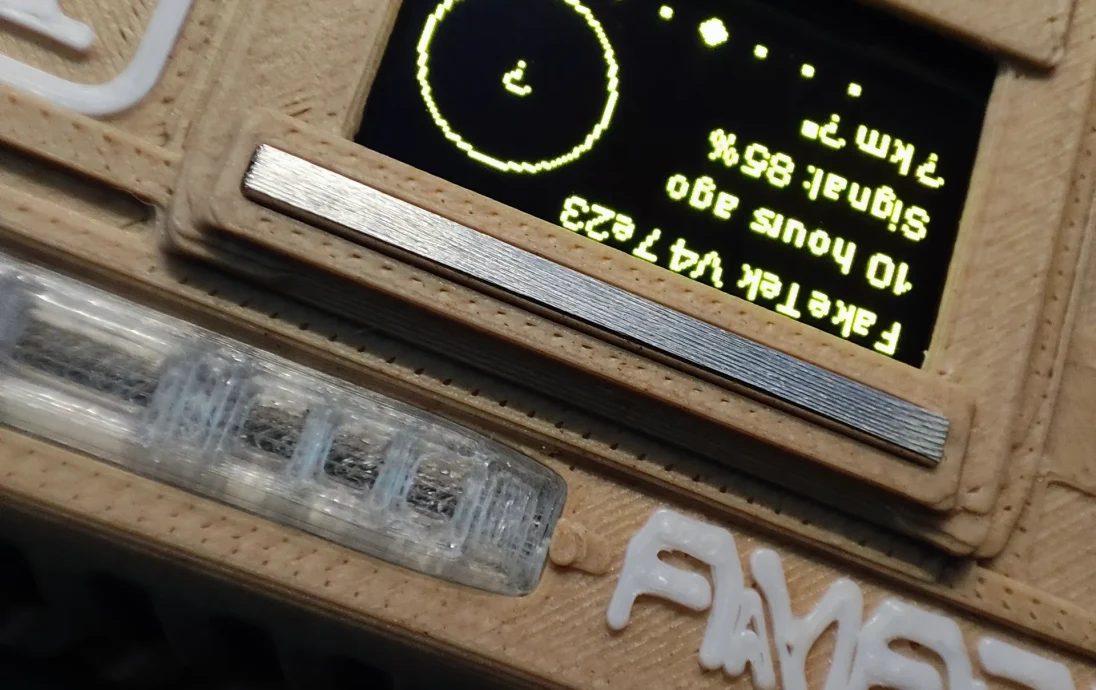

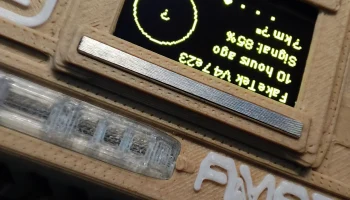

Световой стержень можно распечатать с помощью обычного FDM-принтера и полупрозрачной нити. Конечно, лучше всего будет напечатана полупрозрачная смола, поскольку свет проходит через нее намного лучше и видимее.

Используется PLA из настоящего дерева, обеспечивающий внешний вид и ощущение настоящего дерева, независимо от цвета или марки, которые вам нравятся и которым вы доверяете.

Вещи, которые вам понадобятся для этой сборки:

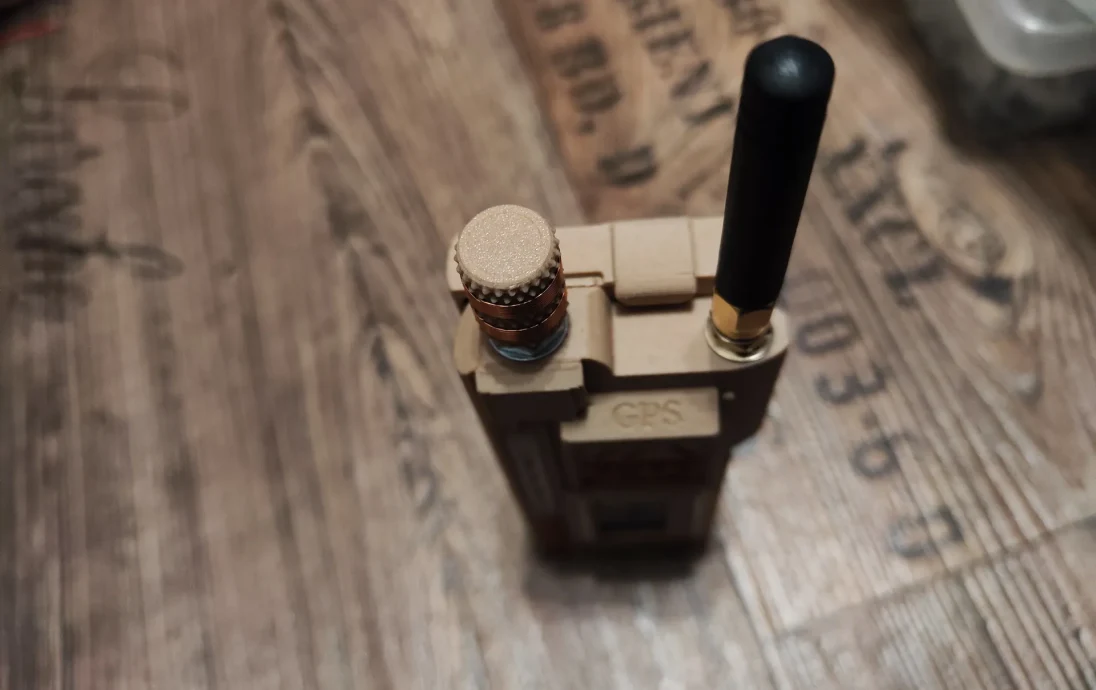

GPS-модуль:

Двухрежимный модуль GPS + BDS Beidou, спутниковый навигатор Flugsteuerungs-Positionierungsnavigator, ATGM336H-Ersatz, für NEO-M8N — AliExpress 502

Зуммер 3 Вольта 8,5х8,5х3мм

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

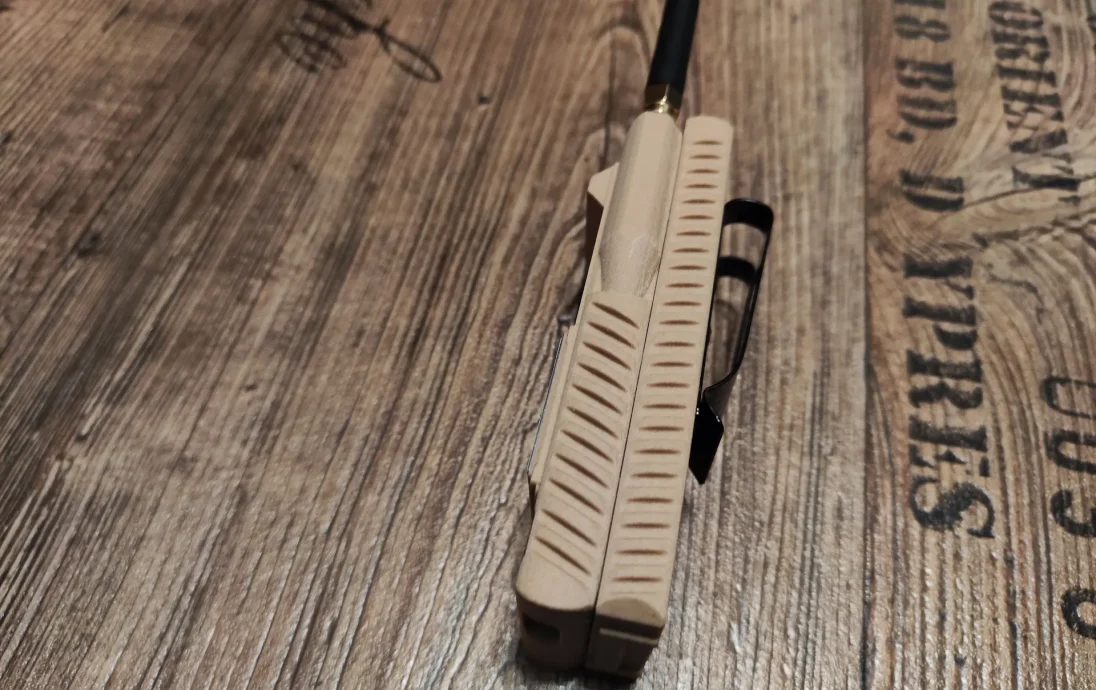

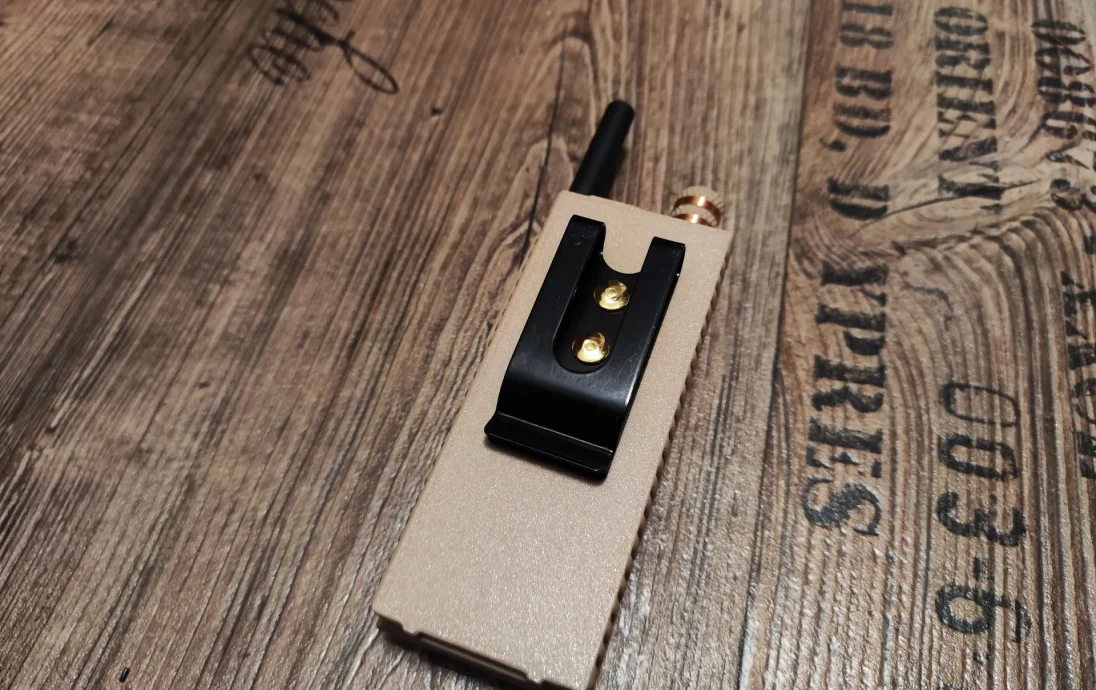

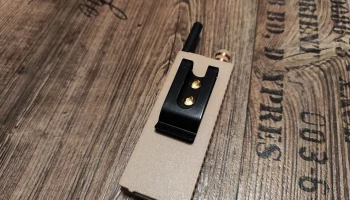

Металлический зажим для ремня с заклепками:

Кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel Зажим для каминной полки Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben (aliexpress.com)

Узел Faketec: V4 или V5.

gargomoma/fakeTec_pcb: недорогое у��тройство nrf52.

Oled-дисплей: черный/белый или желтый

Оригинальный 0,96-дюймовый OLED SPI/IIC I2C weiß/blau/gelb blau 0,96 Zoll OLED модуль 128X64 OLED ЖК светодиодный дисплейный модуль для ARDUINO — Алиэкспресс 502

Оранжевый светодиод:

50 Stück 100 Stück прозрачные светодиодные лампы, 5 мм, superhell, weiß, Orange, rot, gelb, blau, grün, Licht-LED-Lampen, emmittierende Набор диодов АлиЭкспресс

Поворотный энк��дер:

PENGLIN, 10 шт., 20 мм, 5 контактов, 360-Grad-Drehgeber-Codeschalter Digitales потенциометр с Druckknopf и Orangefarbener Knopfkappe DIY-Kit для Arduino Raspberry Pi: Amazon.de: Gewerbe, Industrie & Wissenschaft

Выключатель питания:

https://de.aliexpress.com/item/1005008584425165.html

Вставки плавильные латунные резьбовые: М1,6, 5-6мм (НД2,5мм)50шт.

M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Messing Wärme Gewinde Einsatz Mutter hot Melt Gerändelt Injection Einbettung Mutter von 3D Printing (aliexpress.com)

Алюминиевые стержни диаметром 2 мм для элементов дизайна: можно использовать любой стержень/проволоку диаметром 2 мм.

75 Stück Aluminium-Löt-Schweißstäbe, 2 мм x 30 см Schweißdraht Wig Aluminium, Schweißstäbe Aluminium, Niedrigtemperatur Schweißstab Leicht Schmelzen Aluminium Schweißdraht für Reparatur und Schweißen: Amazon.de: Baumarkt

Винты М1,6 5 мм 50 шт.

Штуцер 5/50 M 1,6 M2 M 2,5 M3 M4 M5 M6 M8 304 Edelstahl CM Sechs-Lappen Torx ultra Dünne Super Niedrigen Flache Wafer Kopf Schraube Bolzen — Алиэкспресс

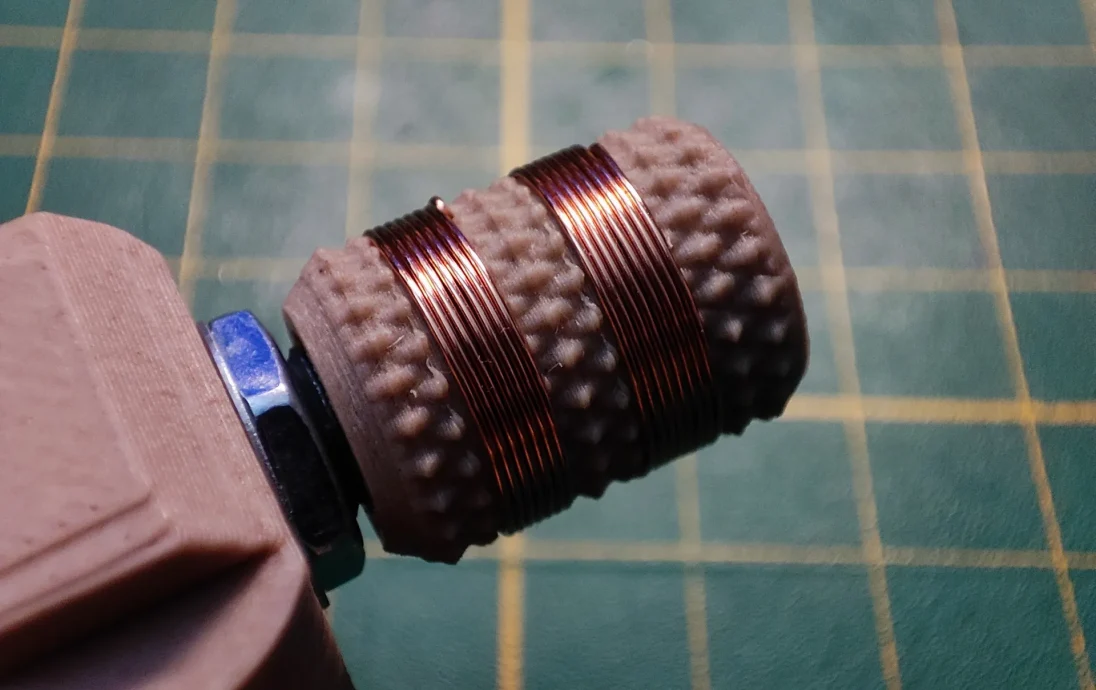

Медная проволока: 0,3 мм

Spulen-Kupferdraht, 0,1 мм, 0,2 мм, 0,3 мм, 0,4 мм, 0,5 мм, 0,6 мм, 0,7 мм, 0,8 мм, 1,20 мм, Kabel, Kupferdraht, Magnetdraht, emaillierter Kupfer-Wickeldraht АлиЭкспресс

Подходит для антенн диаметром до 11 мм!

Аккумулятор: Следующий аккумулятор представляет собой аккумуляторный блок, и его необходимо разобрать!

Это означает, что вы получите из него 4 батареи, НО вы должны знать, что делаете: батареи LIPO могут быть чрезвычайно опасны, если они повреждены или закорочены! ВЫ ДОЛЖНЫ ЗНАТЬ, ЧТО ДЕЛАЕТЕ!

TATTU 2300 мАч 45C 14,8 В LiPo аккумулятор с разъемом XT60 для радиоуправляемого вертолета, квадрокоптера, FPV гоночного дрона — 4S Перезаряжаемая батарея — AliExpress 26

Ячейки также не защищены, поэтому для каждой ячейки вам понадобится BMS!

Система управления аккумулятором:

10 TEILE/LOS 1S 3,7 В 3A литий ионный BMS PCM аккумулятор schutz bord pcm für 18650 литий-ионный аккумулятор li — AliExpress

Я знаю, что плата ProMicro NRF включает в себя BMS, но никогда не следует отказываться от функций безопасности, когда дело касается литий-ионного/полимерного основания.
