Meshtastic Heltec V3 "AMade 1"

ОБНОВЛЕНИЕ 19.05.2025:

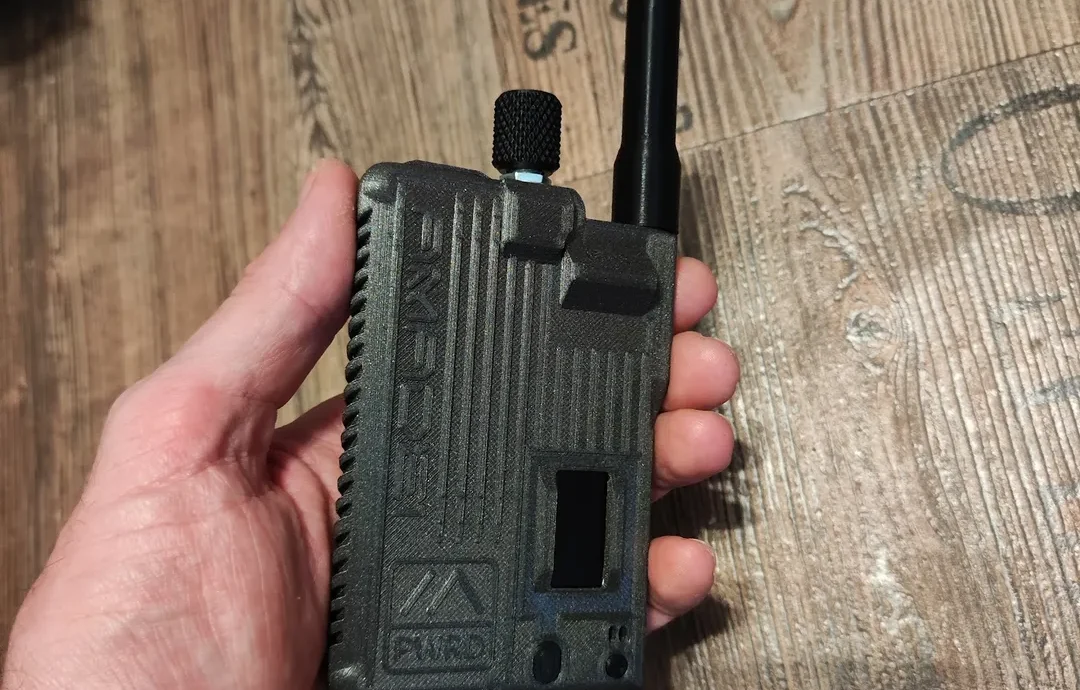

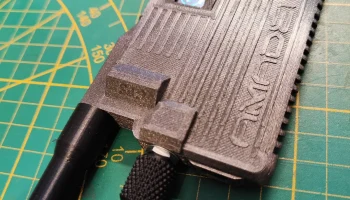

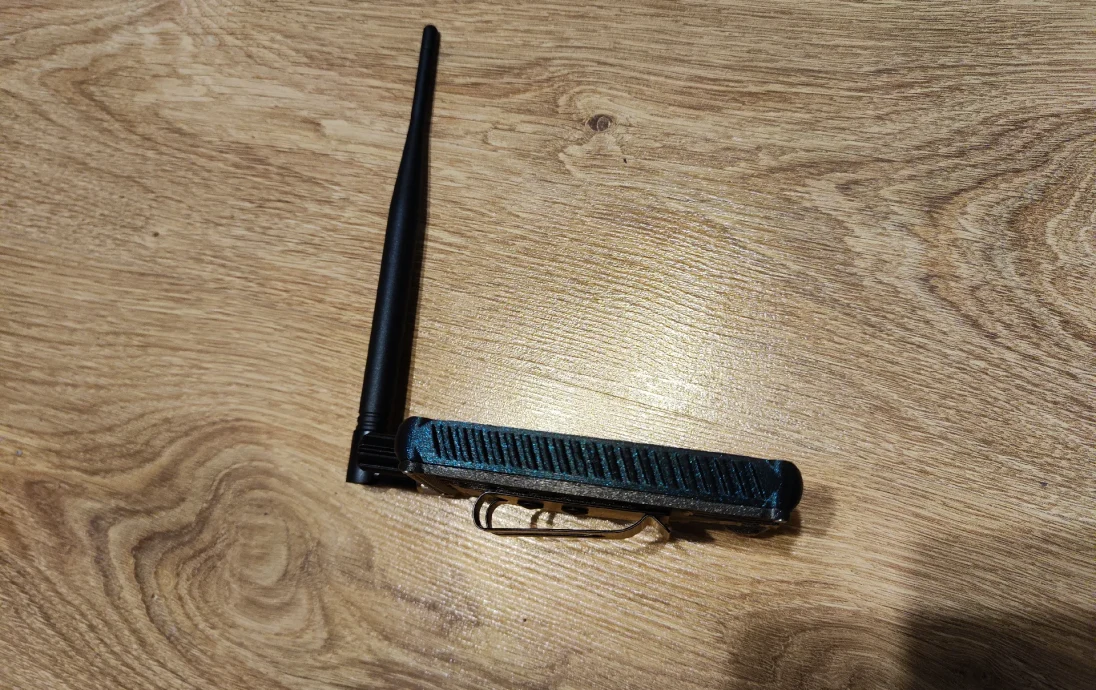

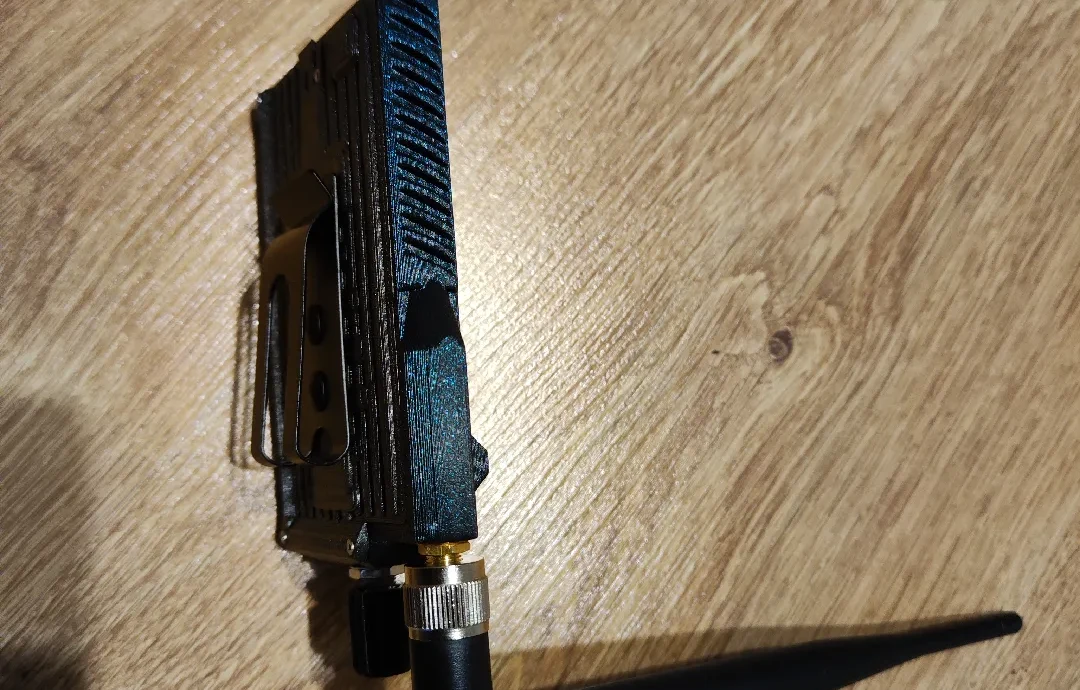

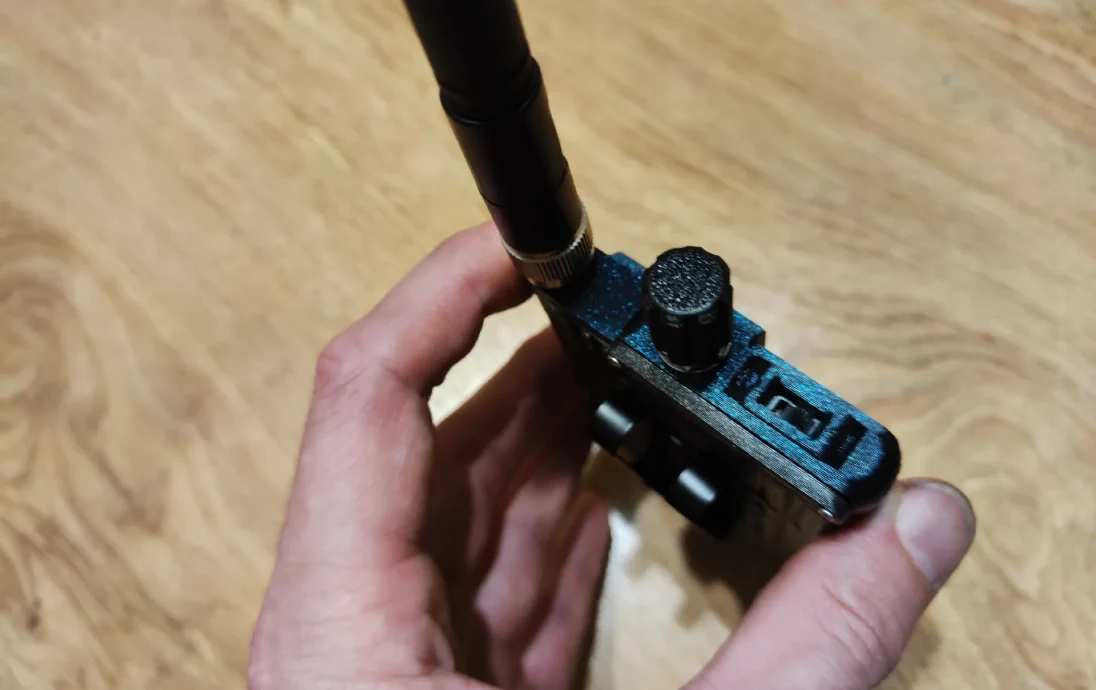

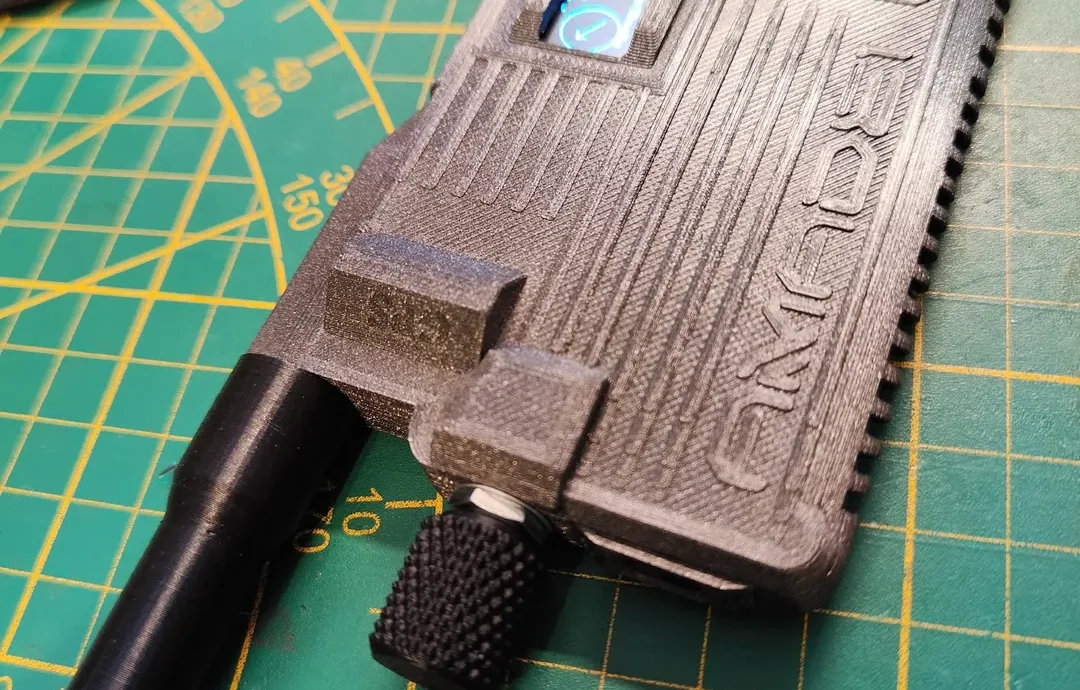

Добавлена короткая крышка антенны, поскольку оригинальная антенна просто не соответствует конструкции. Просто вставьте антенну сверху и закройте ее сверху.

_________________________________________________________________

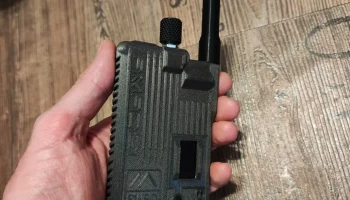

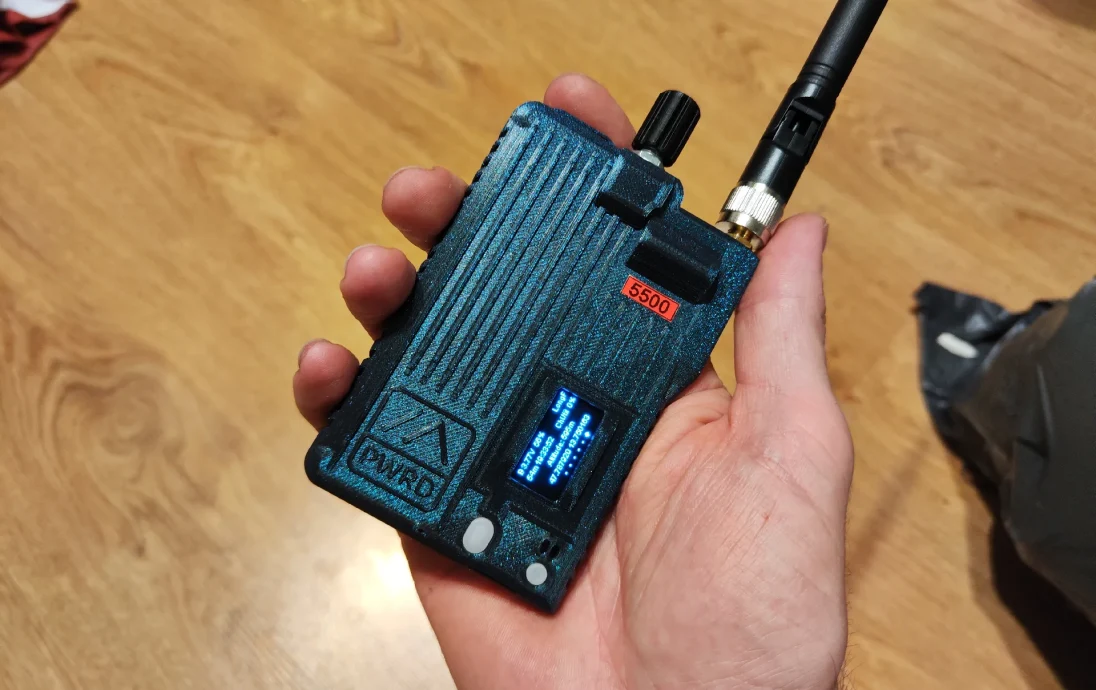

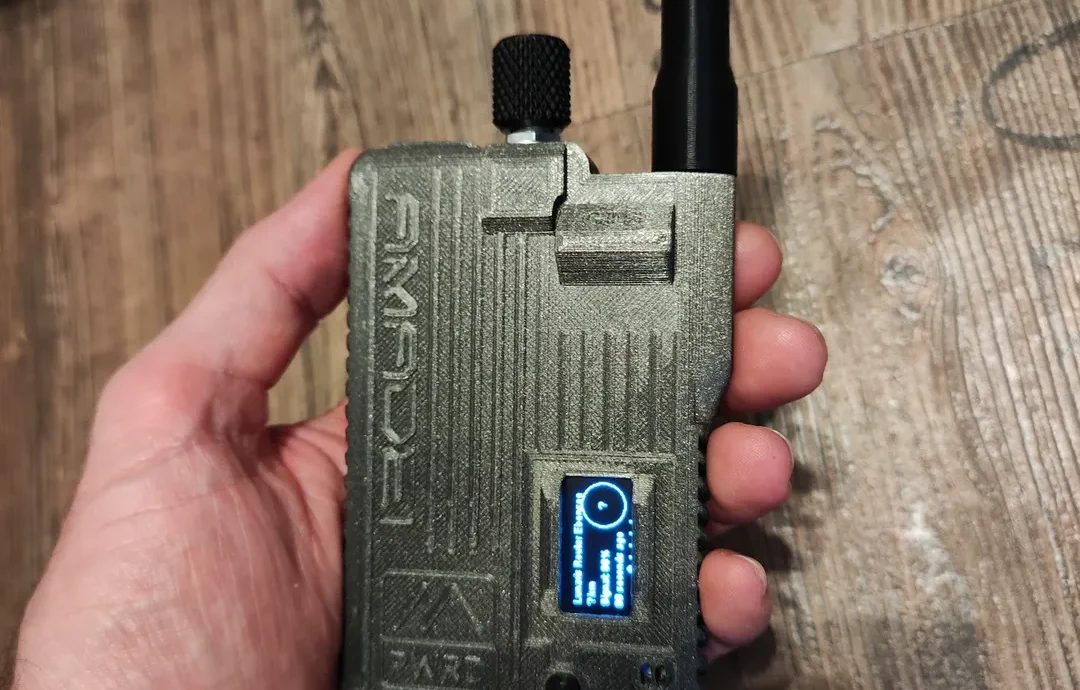

Я пытался поместить как можно больше вещей в тонкий корпус, не жертвуя при этом временем работы (да, Heltec V3 — это все остальное, тогда НЕ энергоемкий :D), но вы без проблем проработаете целый день при интенсивном использовании.

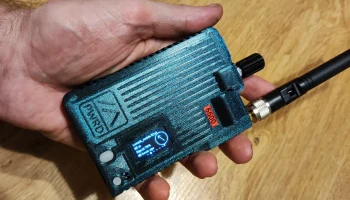

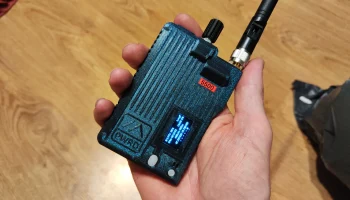

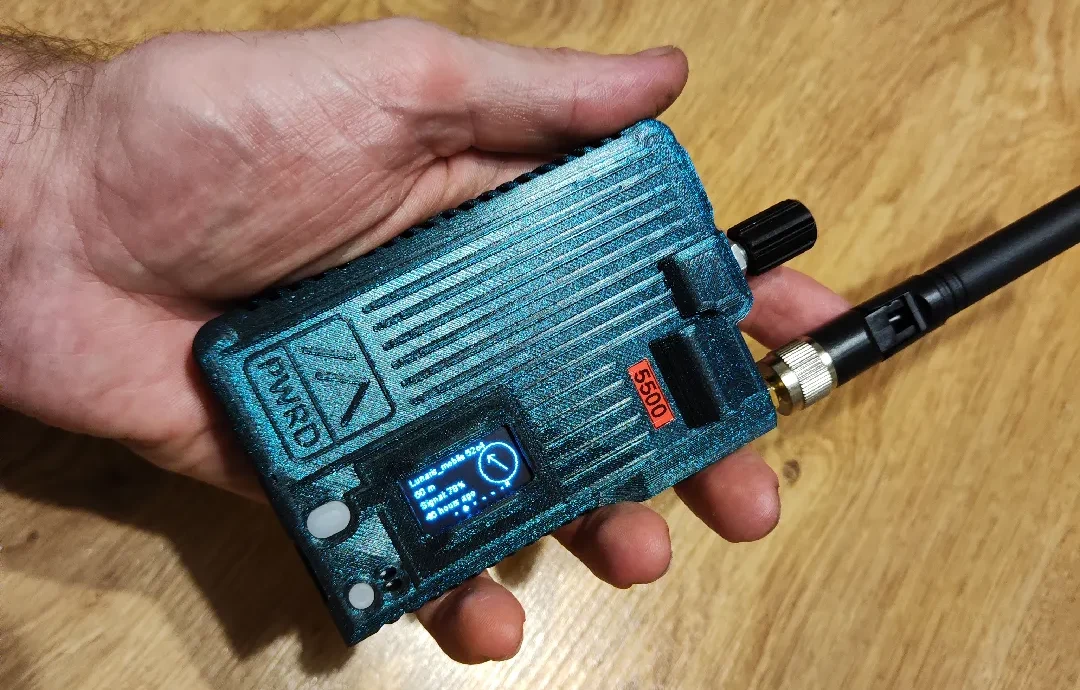

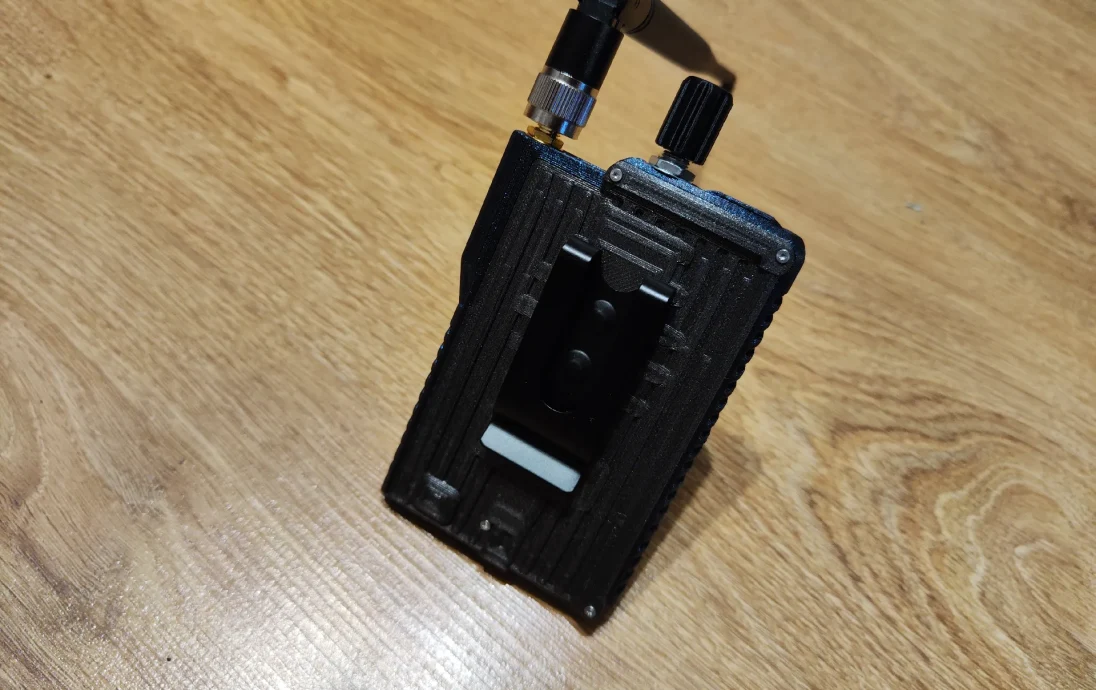

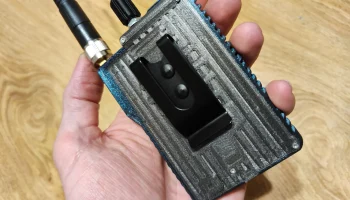

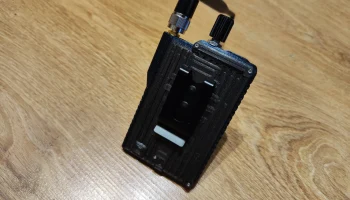

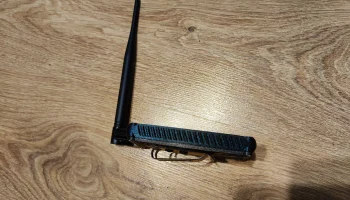

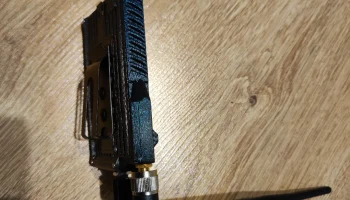

GPS-приемник Amade1, зуммер, поворотный энкодер для готовых сообщений, аккумулятор емкостью до 1800 мАч, выключатель питания и металлический зажим для ремня — все это аккуратно упаковано в довольно прочный футляр.

Я использовал латунные вставки для винтов M2,5, но вы сможете просто ввинтить винты M3 прямо в пластик, конечно, с латунными вставками и крепежными винтами гораздо лучше.

Вещи, которые вам понадобятся для этой сборки:

GPS-модуль:

GT-U7 GPS модуль навигационного спутникового позиционирования, совместимый NEO-6M 51 микрокомпьютер STM32 для Arduino (aliexpress.com)

Зуммер 3 Вольта 8,5х8,5х3мм

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

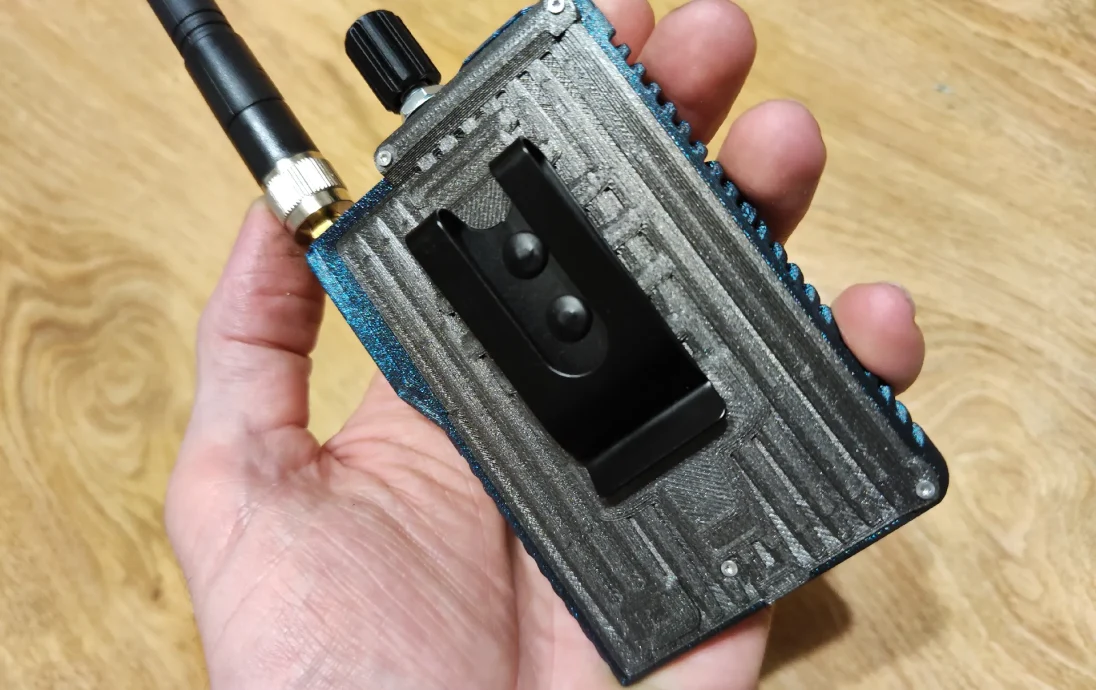

Металлический зажим для ремня с заклепками:

Кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel Зажим для каминной полки Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben (aliexpress.com)

Плата разработки Heltec V3 Lora:

APKLVSR LoRa ESP32 Entwicklungsplatine, плата LoRa V3 с OLED-дисплеем и антенной USB C, двухъядерная плата IOT, 240 МГц, модуль Bluetooth WiFi SX-1262, 863, 928 МГц для Arduino: Amazon.de: Computer & Zubehör

Поворотный энкодер:

PENGLIN, 10 шт., 20 мм, 5 контактов, 360-Grad-Drehgeber-Codeschalter Digitales потенциометр с Druckknopf и Orangefarbener Knopfkappe DIY-Kit для Arduino Raspberry Pi: Amazon.de: Gewerbe, Industrie & Wissenschaft

Выключатель питания:

10/20 штуцера 50 В 0,5 EINE SS12F15 Mini Größe Schwarz SPDT Rutsche Schalter für DIY Power Elektronische Projecte g6 1P2T Kippschalter Griff 6 мм — Алиэкспресс

Вставки для плавления латуни резьбовые: М1,6 (НД2,5мм)50шт.

M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Messing Wärme Gewinde Einsatz Mutter hot Melt Gerändelt Injection Einbettung Mutter von 3D Printing (aliexpress.com)

Винты М1,6 5 мм 50 шт.

Штуцер 5/50 M 1,6 M2 M 2,5 M3 M4 M5 M6 M8 304 Edelstahl CM Sechs-Lappen Torx ultra Dünne Super Niedrigen Flache Wafer Kopf Schraube Bolzen — Алиэкспресс

Для использования в ЕС я приобрел несколько антенн на 868 МГц (не подходят для США, поскольку там используется частота 915 МГц).

Антенна Eightwood 868 МГц Kipp-und-Schwenkbar SMA Stecker NFC RFID-антенна 2 Stücke für Homematic CCU3 CCU2 CC1101 Raspberry Pi GSM Wireless WiFi Ham Radio MEHRWEG: Amazon.de: Elektronik & Foto

Я все еще ищу подходящую батарею, как только обнаружил, что номинальная емкость 2300 мАч не соответствует той батарее, которую я использовал (на самом деле она была всего 1800 мАч), заказал ее, но все еще должен убедиться, что она соответствует конструкции, тогда я добавлю информацию здесь !!

Максимальный размер батареи 31x87x7 мм!

Кроме того, вам понадобится двусторонняя лента для аккумулятора и платы GPS, паяльник и сопутствующее оборудование, очень тонкий провод и, конечно же, знания для выполнения такой работы.

Допуски довольно жесткие, распечатывайте их со 100-101 % на случай, если у вас возникнут проблемы со сборкой.
