Мештастический повторитель для дерева........

Источник:

www.printables.com

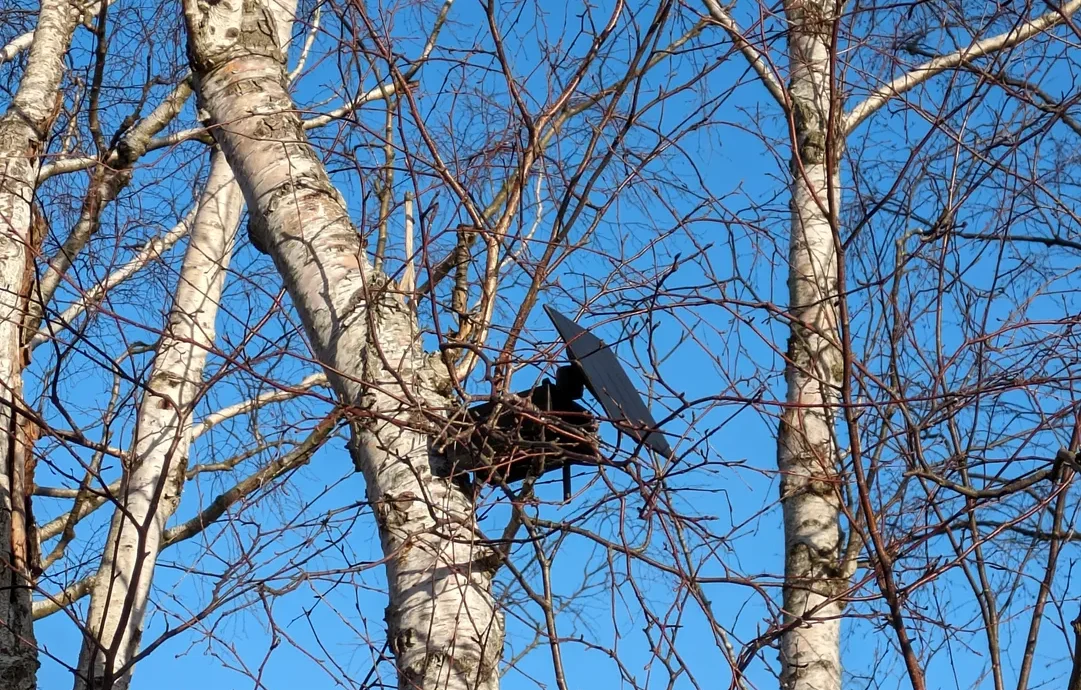

Установите ретранслятор Meshtastic на дереве с помощью этого корпуса.

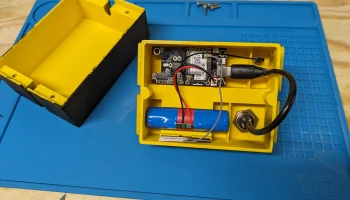

Вставка входит в корпус снизу, оставляя все входы защищенными от атмосферных воздействий внутри выступающего кожуха внешнего корпуса.

Нанесите печать PETG и распылите на внутреннюю часть корпуса PRF 202, чтобы сделать его водонепроницаемым. Отпечатки не требуют каких-либо вспомогательных материалов.

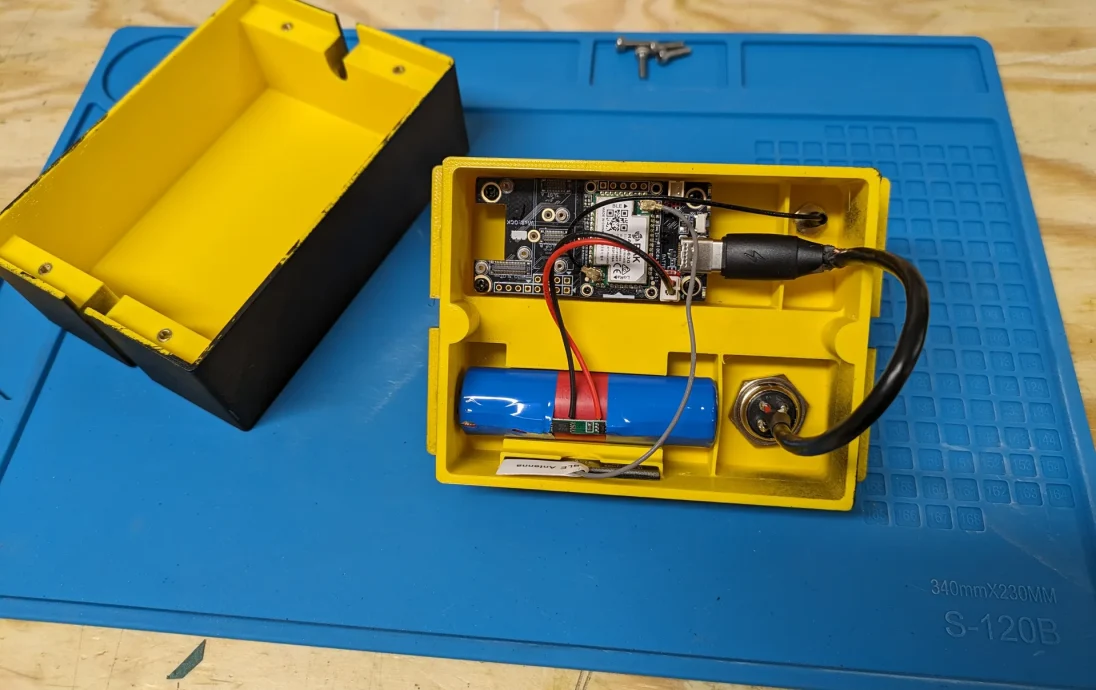

Отрежьте кабель USB-C, входящий в стартовый комплект Meshtastic, и припаяй��е часть USB-C к гнездовой части контакта GX16-4. Осторожно снимите части ограничителя натяжения, пока не сможете согнуть кабель настолько, чтобы плата RAK поместилась с подключенным USB-разъемом.

Вставьте геркон в отверстие под монтажной платой RAK. Подключите геркон к контактам на плате RAK для внешней кнопки сброса.

Припаяйте часть кабеля USB-A к разъему GX16-4. Теперь у вас есть возможность обновить программное обеспечение узла, не открывая корпус.

Припаяйте штекерный контакт с питанием от солнечной панели, чтобы он соответствовал красному/черному цвету USB-кабеля, чтобы обеспечить питание узла после установки.

Используйте этот инструмент для ввинчивания разъемов GX16-4 и SMA.

Обновления

2024-03-28
Добавлен держатель для 14-миллиметрового геркона, используемого для узла сброса (спасибо, черт возьми!).
Добавлен держатель для антенны BLE.

2024-03-21
Овальные отверстия во вставке для облегчения совмещения отверстий в корпусе.
Немного уменьшил размер вставки, чтобы ее было легче вставить в корпус.
Исправлены несовмещенные отверстия на плате RAK19007.

2024-03-19
Убрано закругление краев в верхней части корпуса для облегчения печати.
Увеличенный размер сквозного отверстия антенны SMA для упрощения установки.

Известные проблемы

Для установки постоянного USB-разъема требуется вилка под углом 90 градусов или устранение нагрузки на кабель.

Спецификация материалов

Стартовый комплект RAK Meshtastic

Солнечная панель

Универсальный держатель для камеры разведки M5 1/4 дюйма

Аккумулятор 16450 с BMS

SMA — кабель iPEX

Антенна 868 МГц Лора

Контакт GX16-4

14-мм геркон

Разъем USB C 90 градусов
