Meshtastic Slim T-Deck REMIX с быстрой зарядкой........

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ОБНОВЛЕНИЕ:02.07.2024

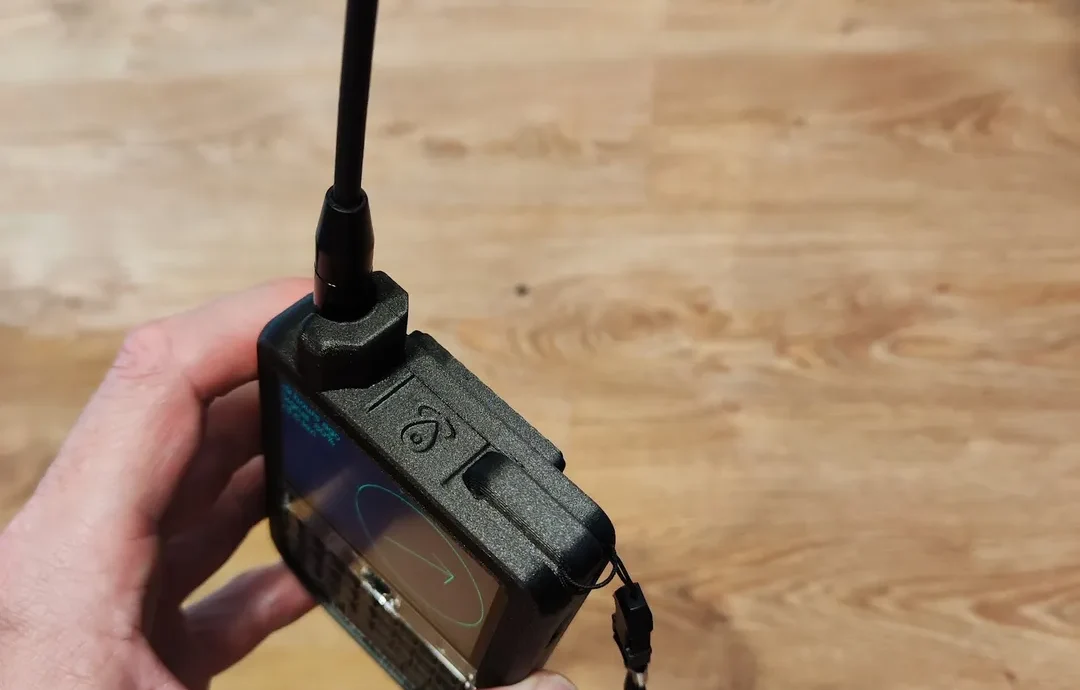

Добавлен печатный шестигранный ключ, позволяющий легко открывать и затягивать контргайку антенны.

Я также добавил базу с GPS-переключателем, чтобы ее можно было включать и выключать по требованию.

Поверьте, вы захотите использовать вариант с переключателем GPS, поскольку постоянно включенный GPS разряжает батарею в два раза быстрее!

_________________________________________________________________________________________________________________

Мне всегда нравился дизайн Alley Cats, но он был слишком громоздким, поэтому ремикс, на котором основан этот ремикс, является огромным шагом в мою область «мне это нравится», тонкий подход снижает время автономной работы, поскольку батареи не могут быть такими большими, но для этого я добавил быструю зарядку.

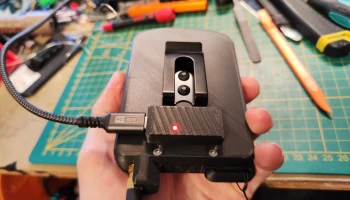

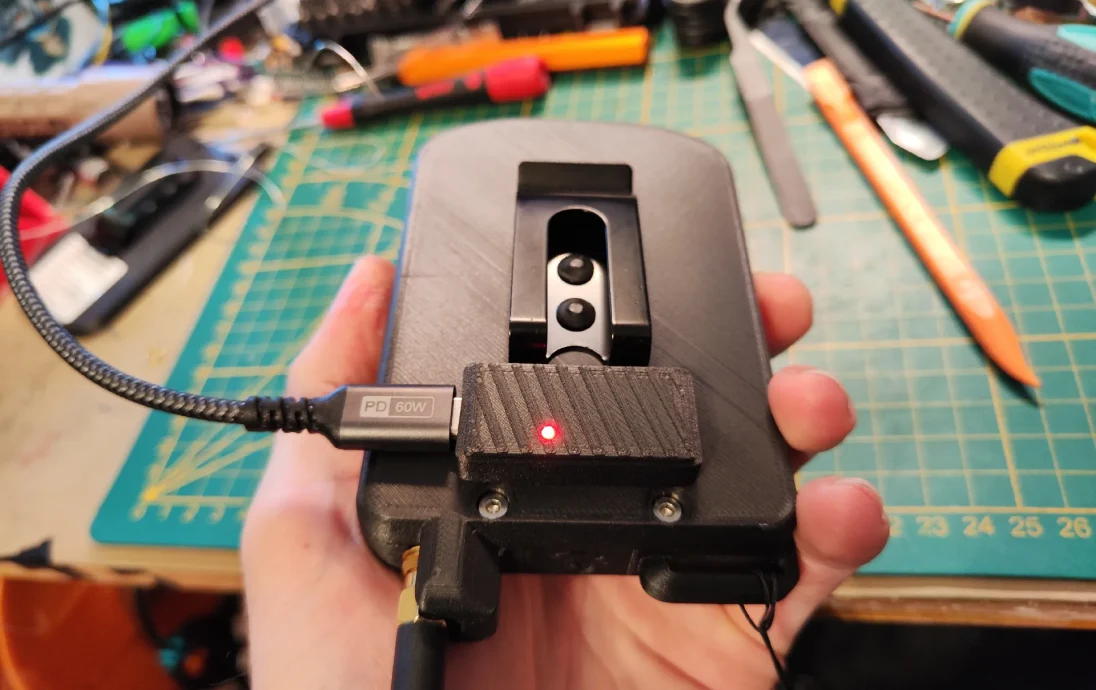

это в 5 раз быстрее, чем с оригинальной схемой зарядки T-decks, и его можно просто подключить параллельно к разъемам BMS аккумуляторов, поскольку он не мешает остальной части схемы, аккумулятор можно легко заряжать во время использования, поскольку печатная плата обеспечивает только 3 ампера при 5 вольтах.

GPS-переключатель: (опционально)

10/20 штуцеров 50 В 0,5 EINE SS12F15 Mini Größe Schwarz SPDT Rutsche Schalter für DIY Power Elektronische Projecte g6 1P2T Kippschalter Griff 6 мм — AliExpress 13

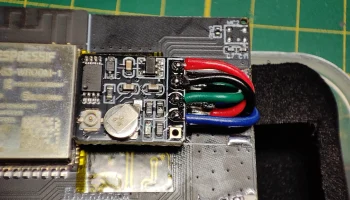

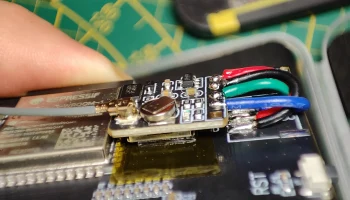

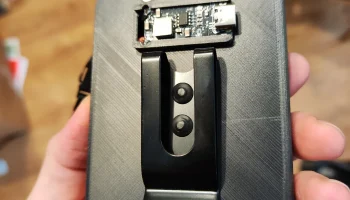

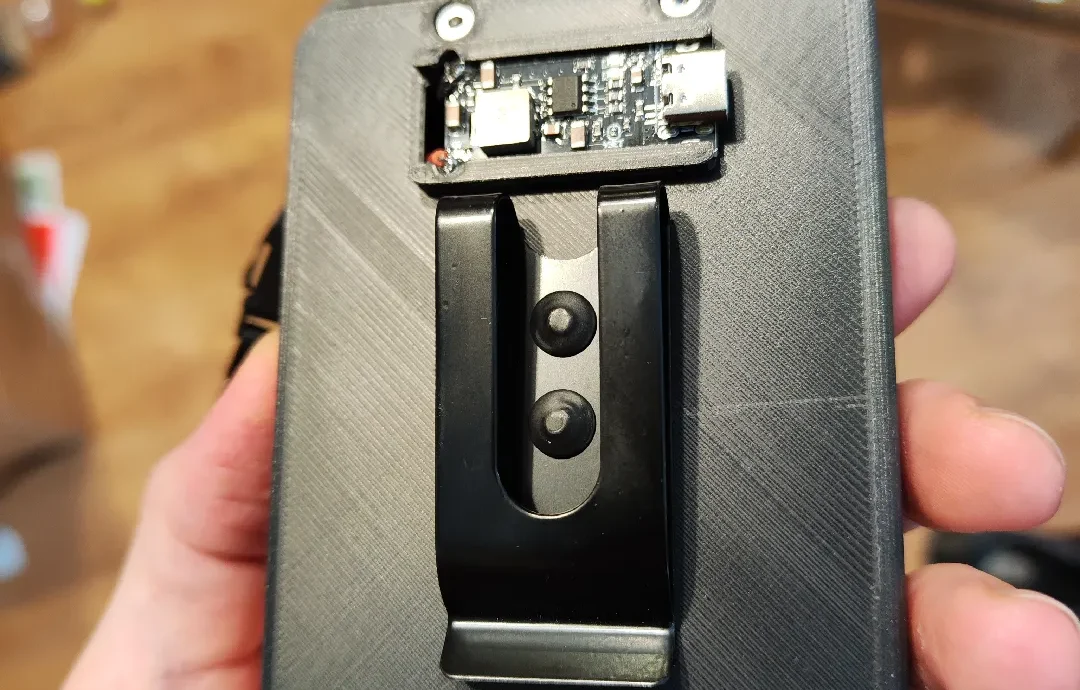

Плата быстрой зарядки:

Typ C USB Eingang High Strom 3A Полимерная литиевая батарея Ternären Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V — Алиэкспресс

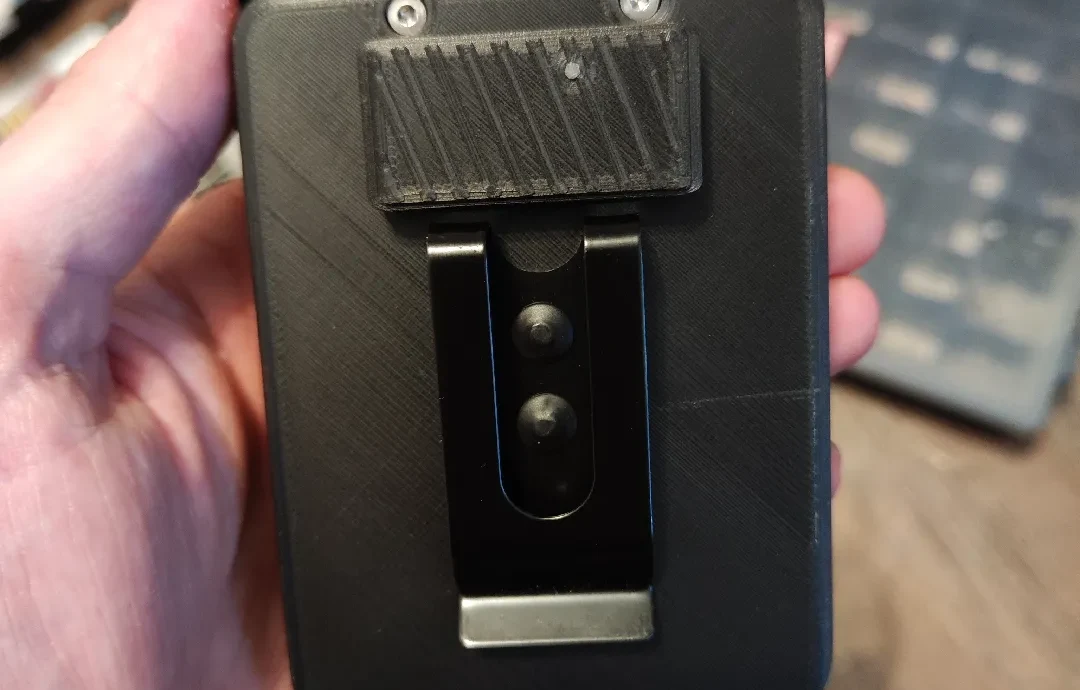

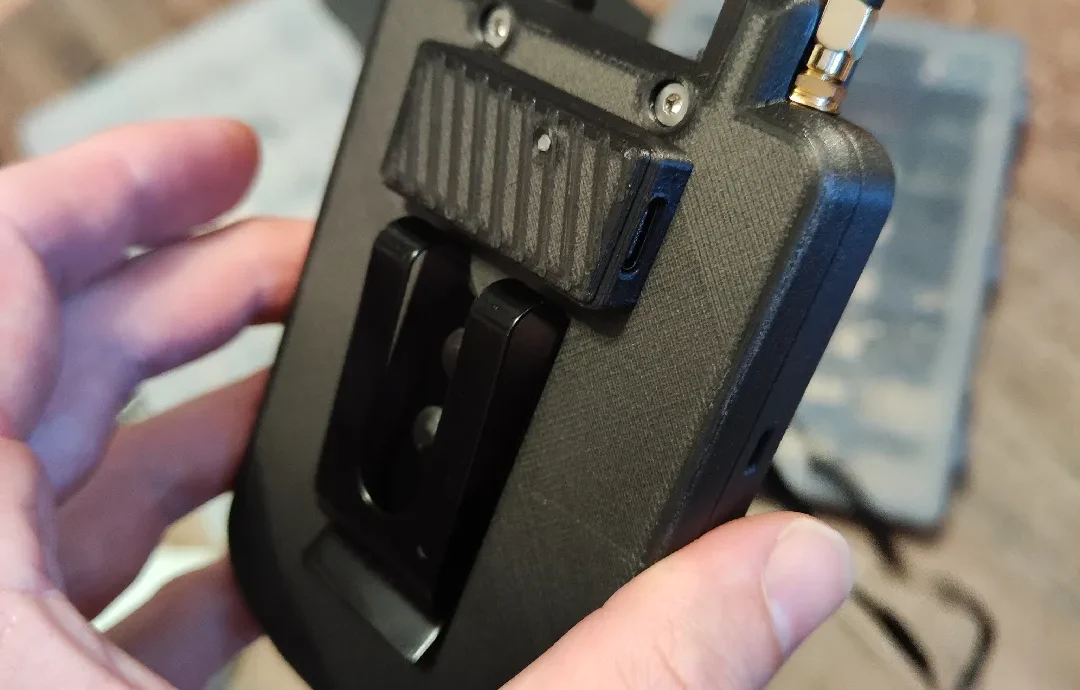

Металлический зажим для ремня:

/20 шт. кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel, зажим для камина Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben — Алиэкспресс

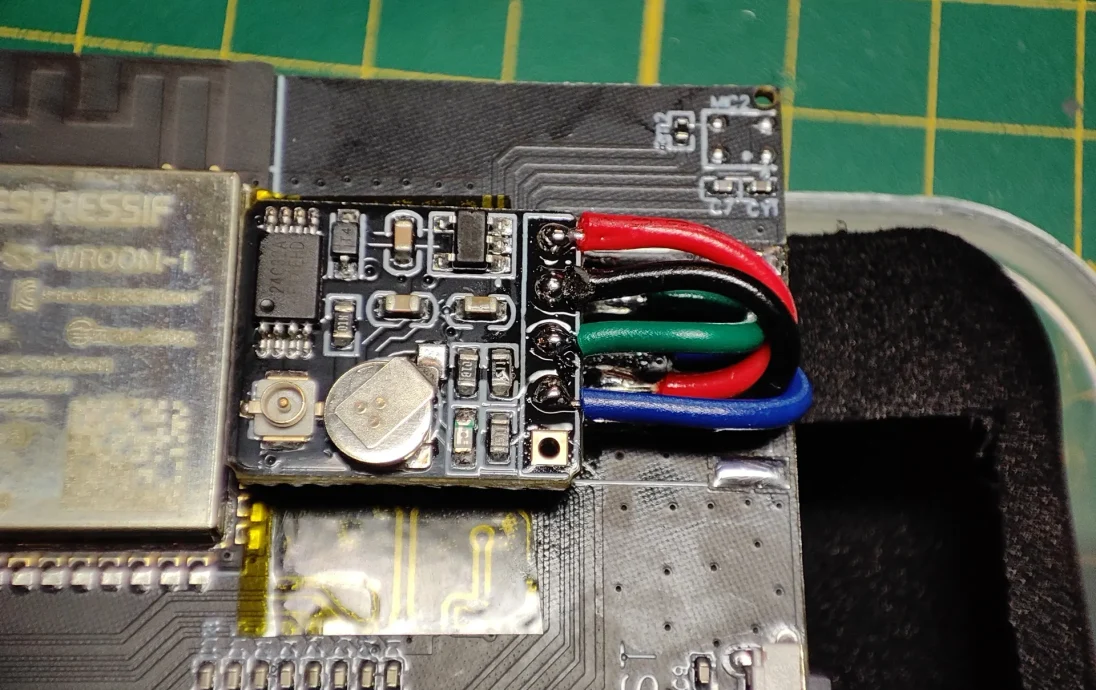

GPS-модуль (GPS+BDS):

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

Латунн��е вставки М3 (4,5 мм) Опционально!

M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Messing Wärme Gewinde Einsatz Mutter горячего расплава Gerändelt Injection Einbettung Mutter von 3D печать — AliExpress 13
