Основание Meshtastic маршрутизатора и кронштейн для солне..

Эта модель предназначена для простой сборки пластикового корпуса с электроникой Meshtastic и небольшой солнечной панели мощностью 4,5 Вт на антенном кронштейне диаметром 34 мм. Все модели, кроме одной, можно печатать без подставок. Модель «Base&Solar-Top» требует опор. Предоставленные файлы 3MF уже имеют правильную ориентацию и рекомендуемые настройки.

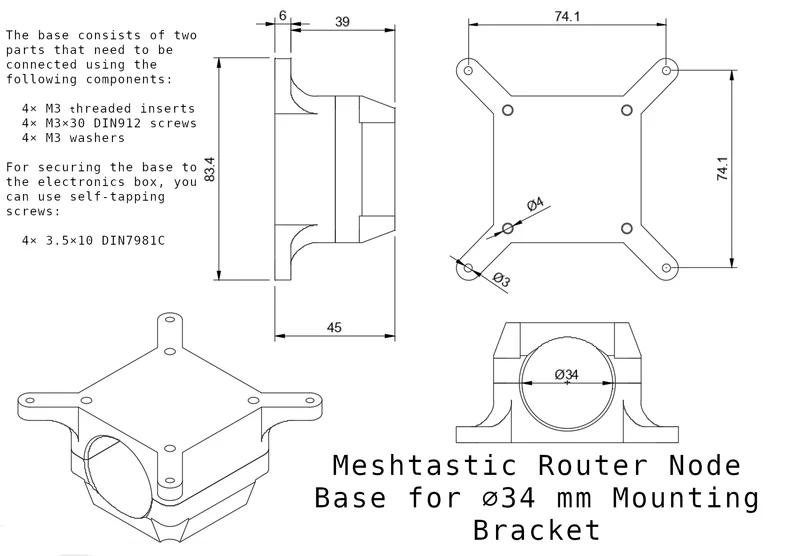

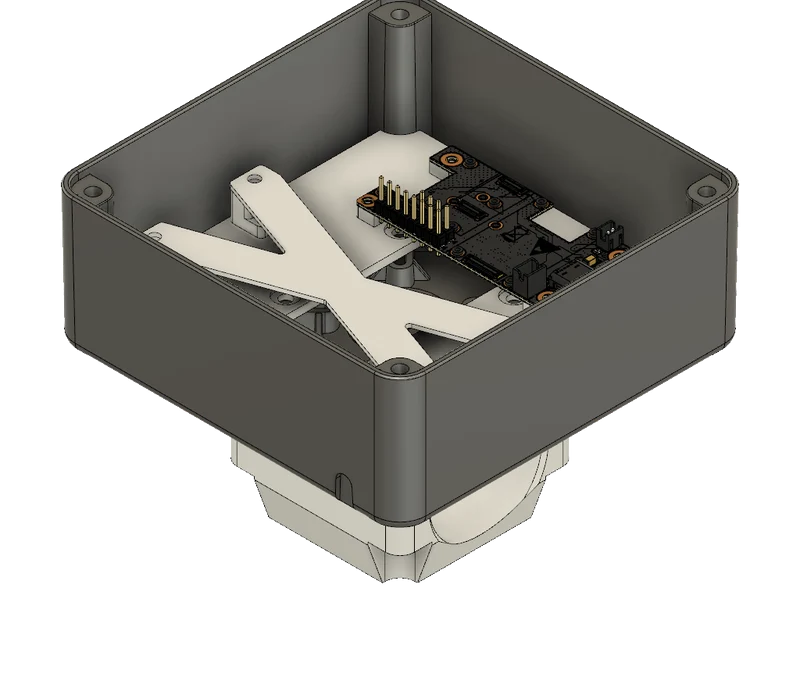

Кронштейн предназначен для корпуса ABB00846 размерами 100×100×50 мм и расстоянием между монтажными отверстиями 74,1×74,1 мм (партнер Amazon.de, Farnell, TME.eu). Однако кронштейн можно использовать для любого корпуса; вам просто нужно просверлить монтажные отверстия с правильным расстоянием. Габаритный чертеж включен в число изображений этого проекта.

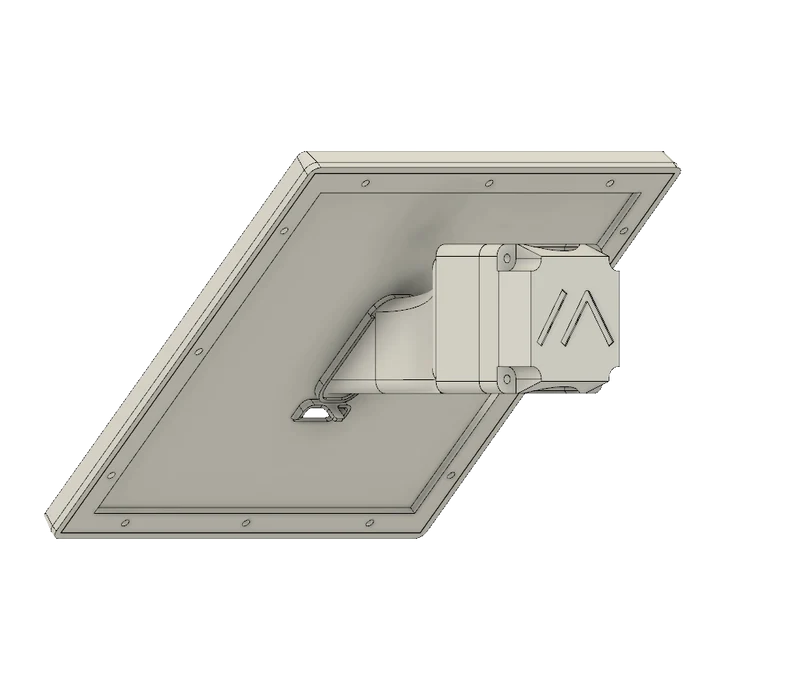

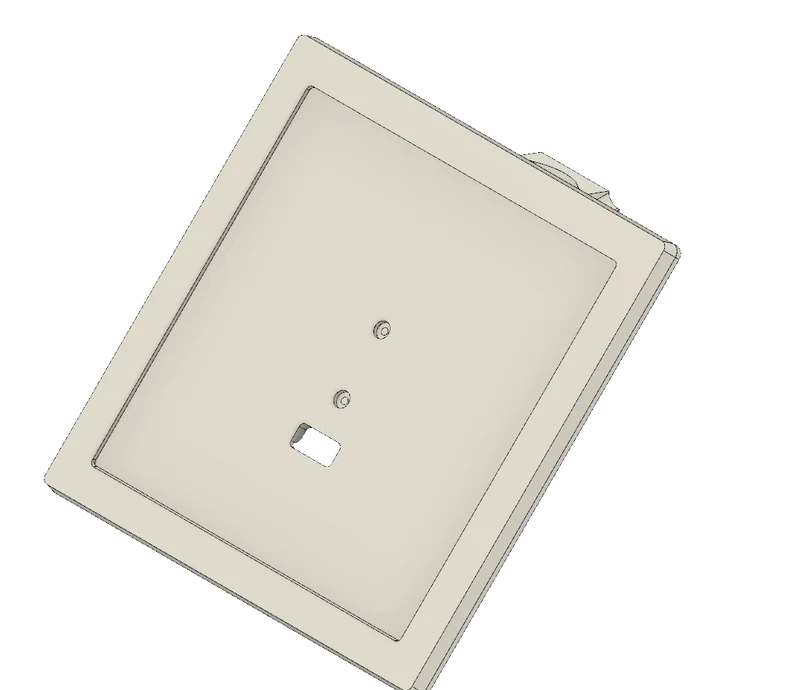

Каркас солнечной панели предназначен для панели размером 165×165×3 мм, в частности, типа 6 В/4,5 Вт (филиал Amazon.de, чешский интернет-магазин).

Я рекомендую печатать материалом ASA, который устойчив к ультрафиолетовому излучению и выдерживает более высокие температуры. Если у вас нет нити ASA, вы можете воспользоваться другим моим проектом MakerDeals.eu. Этот веб-сайт упрощает поиск, фильтрацию и сравнение нитей, доступных на Amazon.

Для сборки кронштейна корпуса необходимы следующие непечатаемые компоненты:

4 резьбовых вставки M3 (партнер Amazon.de)
4 винта M3×30 DIN912
4 шайбы М3
4×3,5×10 саморезов DIN7981C (для крепления основания к блоку электроники)

Для сборки кронштейна солнечной панели необходимы следующие непечатаемые компоненты:

4 резьбовых вставки M3 (партнер Amazon.de)
4 винта M3×30 DIN912
4 шайбы М3
12 винтов M3×8 DIN912
2×3,5×10 саморезов DIN7981C (для соединения основания с кронштейном)
Силиконовый герметик для герметизации зазоров между рамой и солнечной панелью.

Не стесняйтесь задавать любые вопросы. Могу сделать другой диаметр крепления, если у вас другой кронштейн антенны.
