Мештастик узел Harbour Breeze Solar T114........

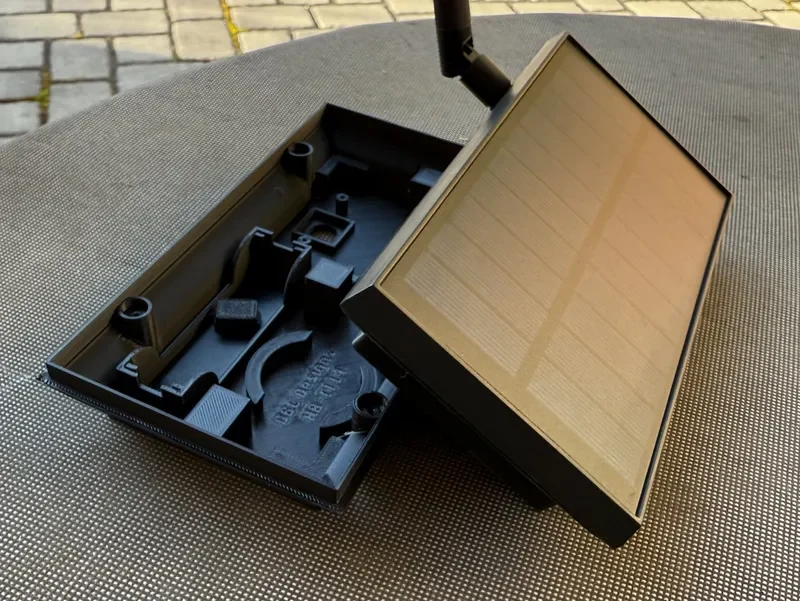

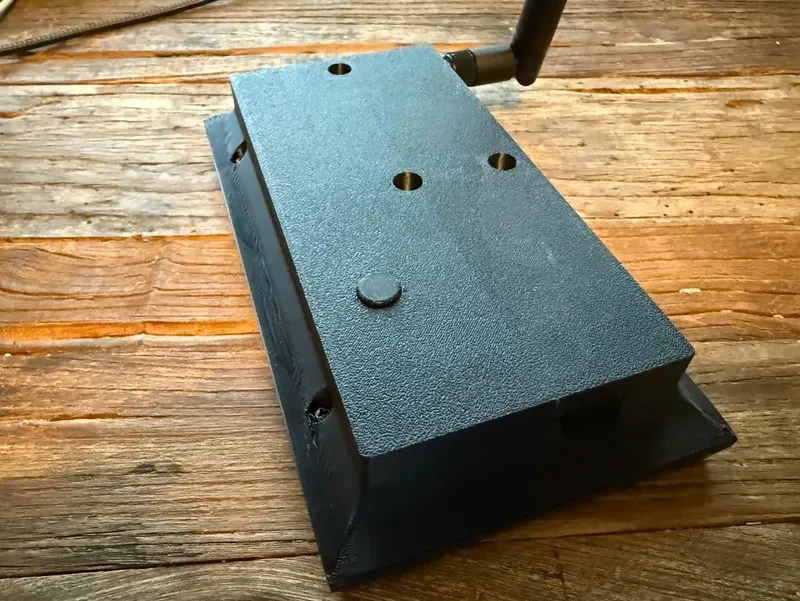

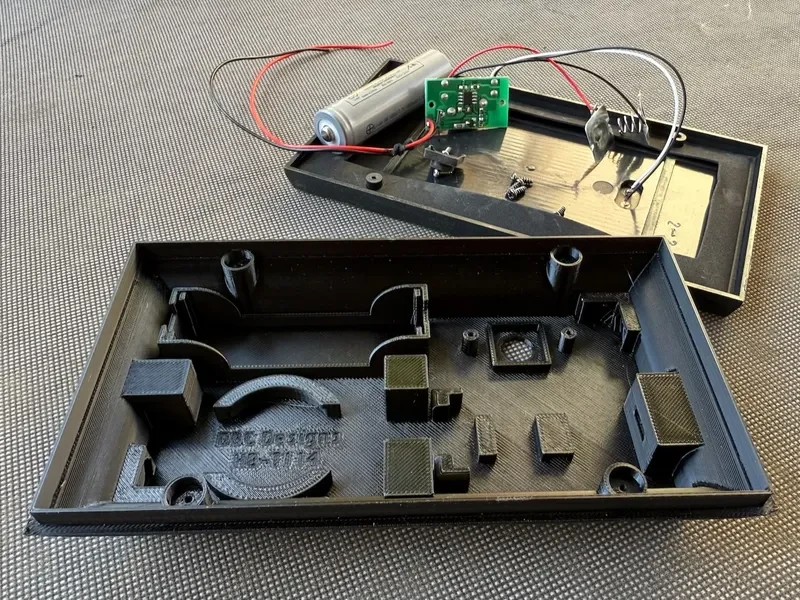

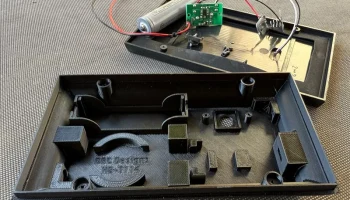

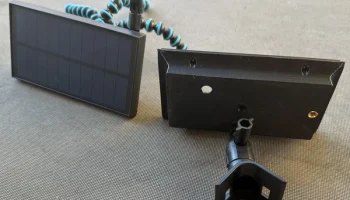

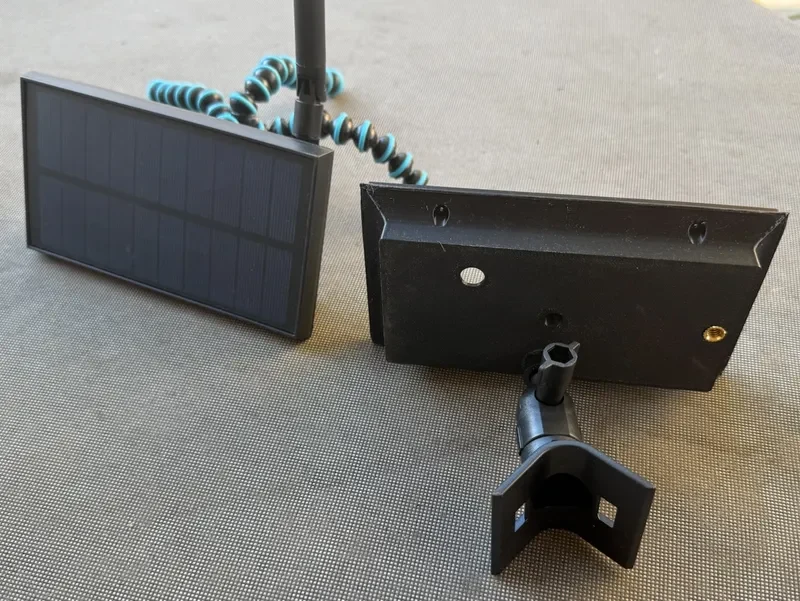

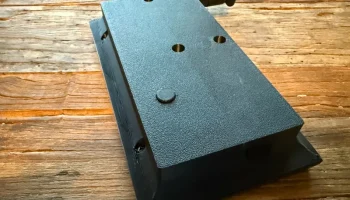

Рассматривая проекты узлов Meshtastic на солнечной энергии, я наткнулся на несколько сборок с использованием солнечного прожектора Harbour Breeze 60LM. Поскольку мне не нужно было сохранять фонарь и хотелось более гибких вариантов монтажа, я разработал запасную заднюю крышку, сохранив встроенный держатель батареи 18650 и выключатель питания, добавив точки крепления для узла Heltec Mesh Node T114, выбивные отверстия для SMT-антенны и отверстия для термофиксируемых вставок M6.

Детали/Спецификация материалов

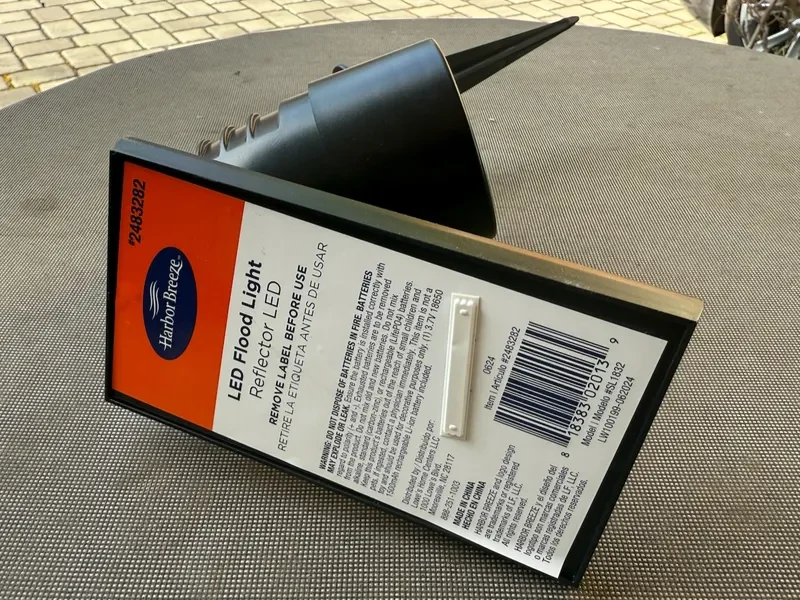

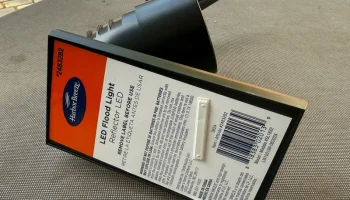

Солнечный прожектор Harbour Breeze 60LM (артикул 2483282, модель SL1832) — 10 долларов США.
Heltec T114 (без экрана) — $25-40
Антенна с пигтейлом SMA) — $5-10
Дополнительные термофиксирующие вставки M6 (1/4-20)
Печать

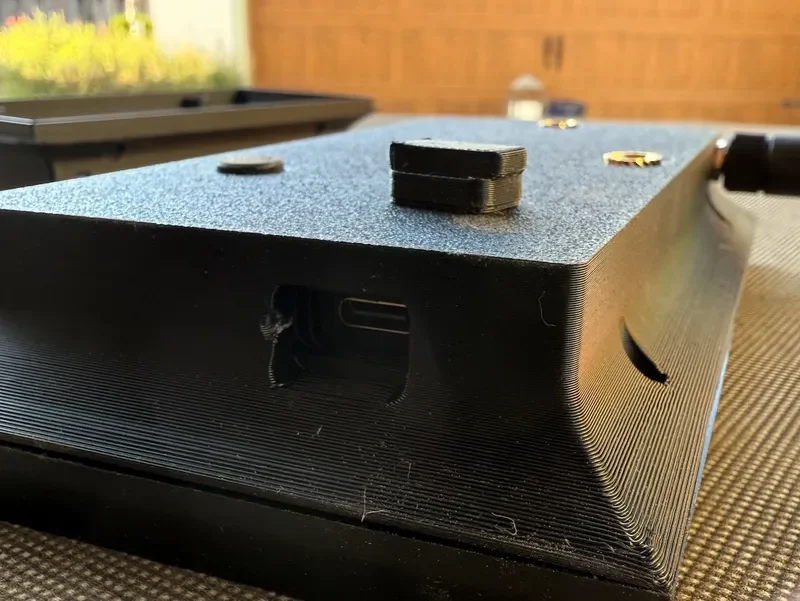

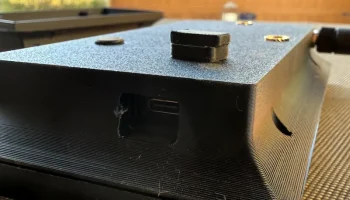

Хотя эту модель обычно следует печатать с использованием PETG, я успешно использовал PLA для мест без постоянного воздействия солнечных лучей. При печати задней обложки из PETG обычно следует использовать опоры для рифленых сторон и отверстий для винтов. В файле 3MF есть отдельные компоненты, блокирующие отверстия антенны, что позволяет удалить один из них и распечатать с уже имеющимся отверстием. В противном случае не забудьте просверлить нужное отверстие для антенны перед установкой компонентов внутри. В дополнение к задней крышке в комплект также входит по��одозащитная заглушка для порта USB-C, которая должна быть напечатана с использованием ТПУ.

Предупреждения
Прежде чем разбирать прожектор Harbour Breeze, убедитесь, что он включается (и батарея в порядке), нажав кнопку на задней части корпуса. Делать это нужно будет ночью или в темном помещении, так как любой яркий свет на панели будет препятствовать включению светодиода.
Не подавайте питание на плату T114 до подключения пигтейла SMA и антенны. Включение платы без подключенной антенны может привести к повреждению радио LoRa.
Не завершайте сборку, пока не загрузите прошивку Meshtastic в T114. Заводская прошивка обычно требует использования аппаратных кнопок для загрузки прошивки, но после загрузки прошивки Meshtastic это больше не потребуется.

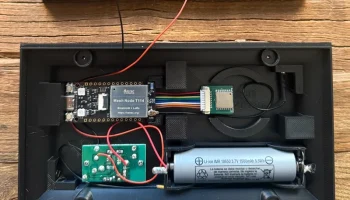

Сборка

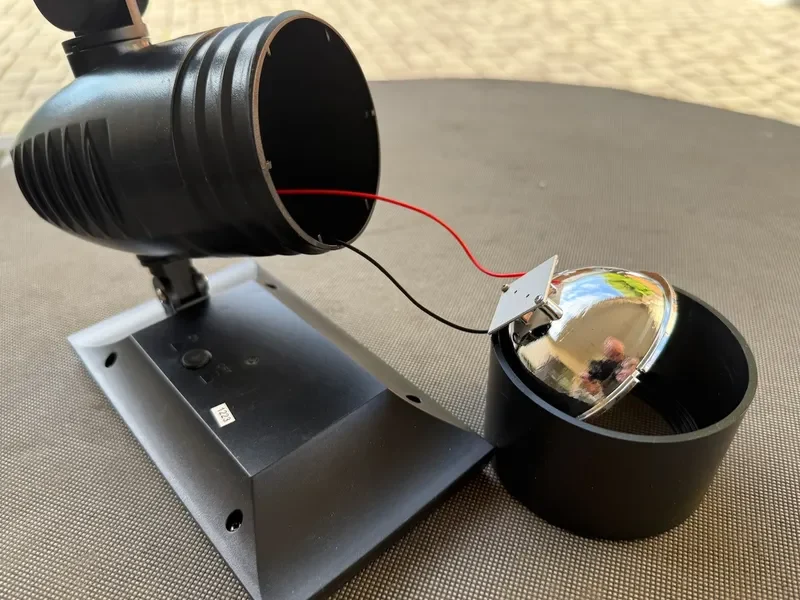

Отвинтите крышку объектива фонаря Harbour Breeze, снимите светодиод/отражатель и закрепите 2 прикрепленных провода.
Удалите/сохраните 4 маленьких винта, удерживающих заднюю панель на месте.

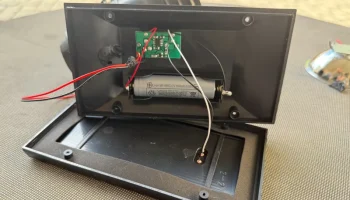

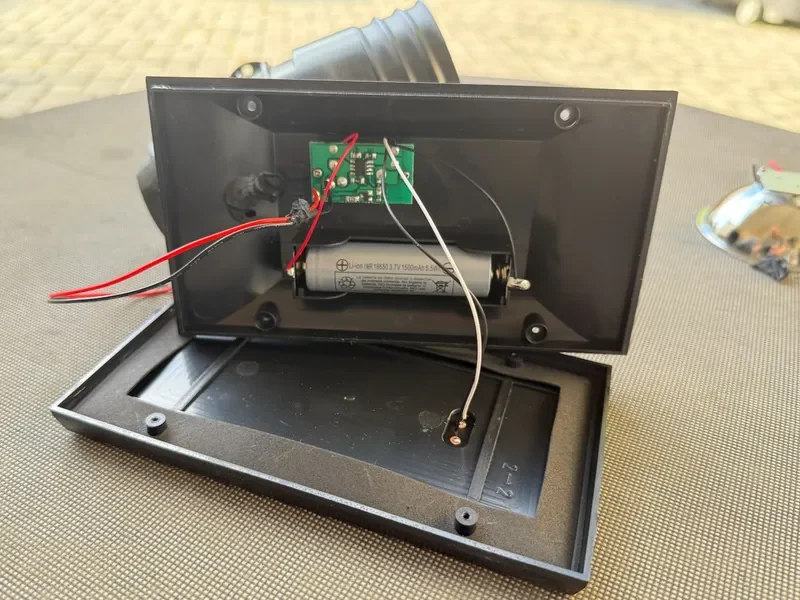

Снимите заднюю панель, очистите клей/герметик вокруг проводов светодиодов и протяните их через шарнир.
Извлеките аккумулятор 18650 и плоскогубцами снимите металлические контакты с держателя аккумулятора.
Отвинтите плату зарядного устройства/кнопки, сохранив винты и кнопку/прокладку.
Отпаяйте выводы солнечной панели от зарядного устройства/кнопочной платы.
Припаяйте один из пигтейлов JST 1.25 (входит в комплект T114) к проводам солнечной панели. Следуя символам на задней стороне панели, подключите красный к плюсу, черный к минусу. Для изоляции соединений используйте термоусадочную трубку.
Отпаяйте провода светодиода и аккумулятора от платы зарядного устройства/кнопки.
Припаяйте черный контактный провод батареи к черному проводу на втором косичке JST 1,25, используя для изоляции термоусадочную трубку.
Используя плоскогубцы и значок пайки, удалите большую часть, если не все, компоненты с платы зарядного устройства, за исключением кнопки.
С помощью мультиметра найдите 2 контакта на задней стороне бывшего зарядного устройства/платы кнопок, которые подключаются только при нажатии кнопки и не показывают сопротивления ни в одном из состояний. (См. фотографии двух следов/контактов, которые работали для моих сборок)
Припаяйте красный контактный провод батареи к одному из контактов, которые вы определили на плате кнопок.
Припаяйте красный провод от 2-го пигтейла JST 1,25 ко второму контакту на плате кнопок.
Если его еще нет, просверлите нужное отверстие для антенны в новом заднем корпусе. Вставьте разъем SMA и закрепите прилагаемой гайкой. Задняя часть разъема должна плотно прилегать к стенке корпуса.
Вставьте контакты аккумулятора в пазы на новом заднем корпусе, расположив черный (пружинный) контакт на стороне, противоположной стороне кнопки. Используйте плоскогубцы и слегка согните, если контакты сидят неплотно.
Установите плату кнопок с прокладкой в новый задний корпус, закрепив ее сохраненными винтами.
Подключите пигтейлы JST 1,25 к солнечной батарее (JP2/Vso).
