Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ВИП!!! разработчикам Meshtastic все еще нужно добавить новый тип экрана, поскольку на данный момент дисплей работает только ограниченно в неправильной ориентации и зашифрован! В худшем случае этого никогда не произойдет, поэтому на данный момент никаких гарантий не предоставляется!

вы можете выполнить запрос на функцию здесь, на github:

Добавление вертикального дисплея 1,3 дюйма 64x128 к совместимым OLED-дисплеям · Проблема № 7159 · meshtastic/firmware

Я закрыл запрос на функцию на Github, так как не получил ответа от разработчика, которому отправил дисплей несколько недель назад. Извините

___________________________________________________________________________________________________

UPATE 16.07.2025: Тестовая версия прошивки от Старого на дискорд-форуме Meshtastic. :

https://9net.org/~stary/meshtastic_64_128_oled_swapped_width_height.uf2

Это делает дисплей более-менее пригодным для использования, но изображение по-прежнему имеет неверную ориентацию и обрезается в конце. Но над этим работают и, надеюсь, скоро будет решение.

__________________________________________________________________________________________________

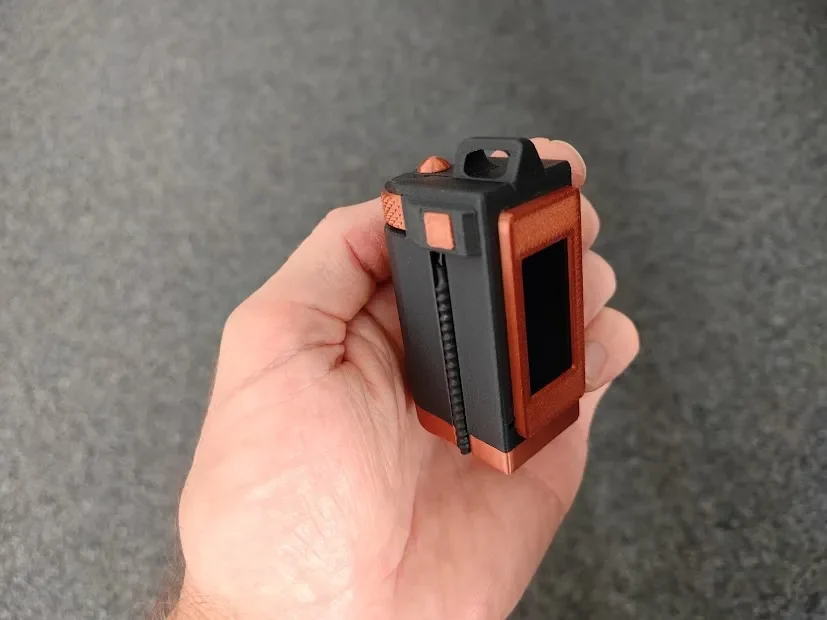

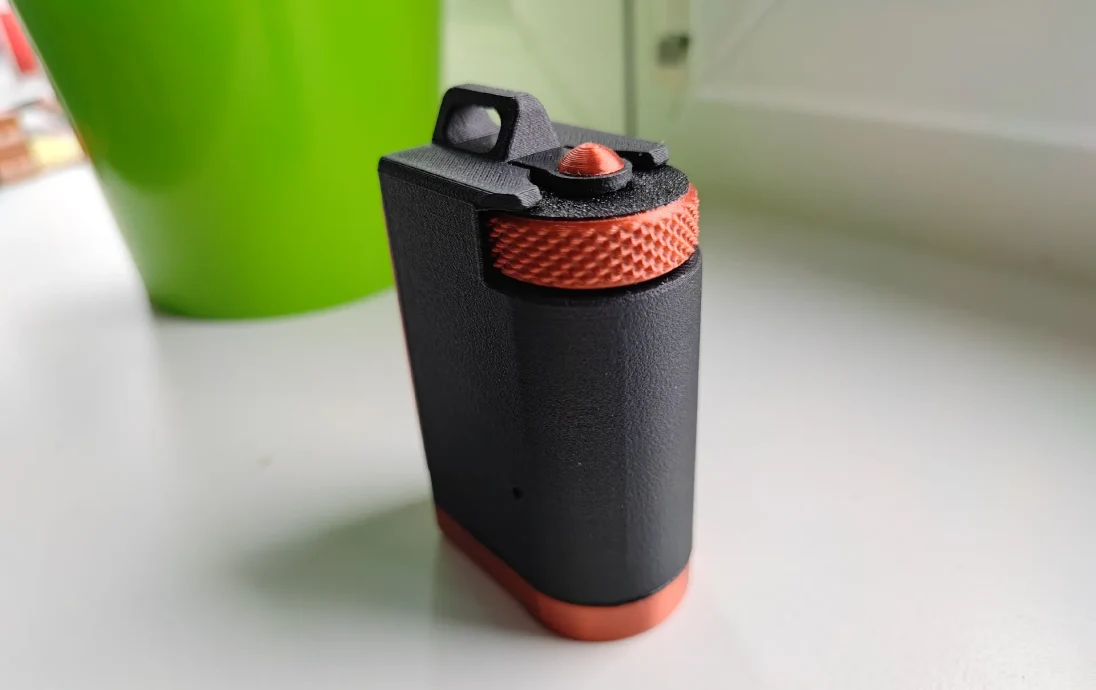

Моя следующая версия узлов с питанием от Faketec.

Это ОЧЕНЬ ПРОДВИНУТАЯ сборка, и если вы не умеете обращаться с тонкими проводами и паять, пожалуйста, не пытайтесь это сделать!!! места для кабелей и пайки мало, а размещение всего оборудования в корпусе очень деликатное!

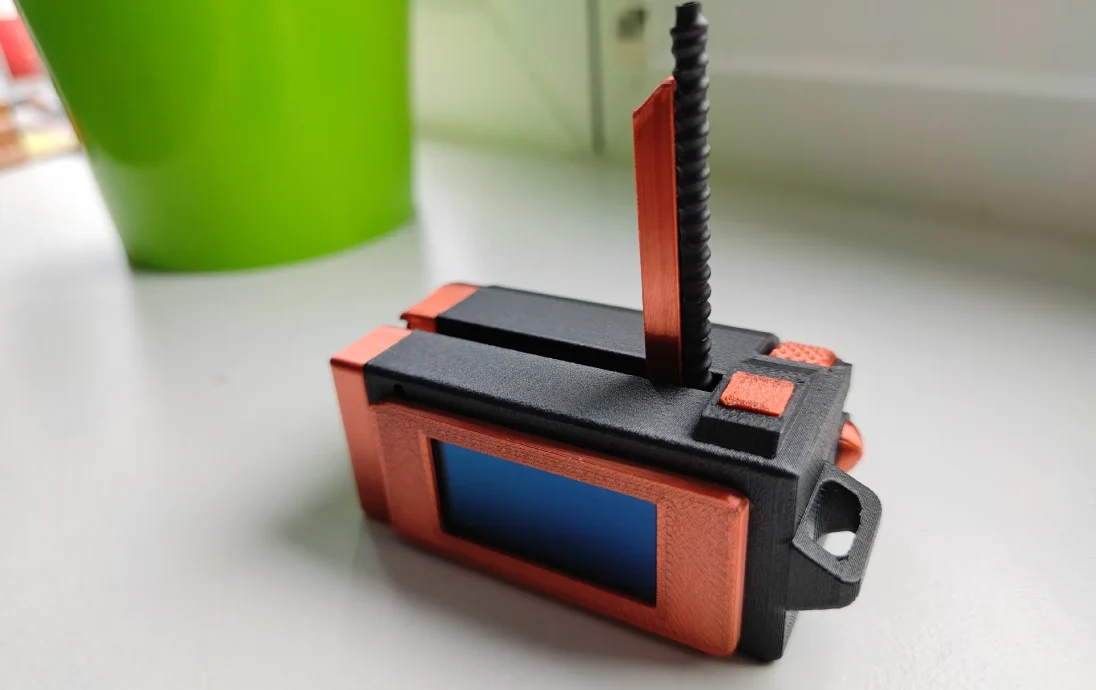

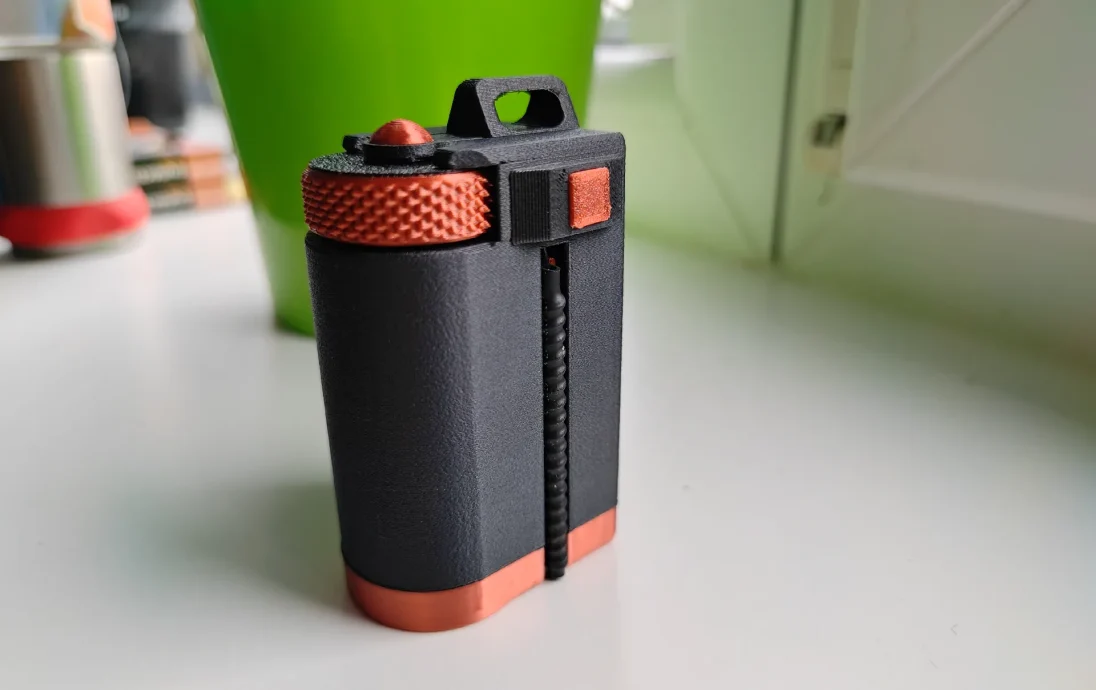

В пейджере faketec используется версия faketec V5 b. BME280 (влажность, температура, давление воздуха) двойной GPS, зуммер, вибромотор, поворотный энкодер для стандартных сообщений и навигации по меню, легко заменяемый аккумулятор 18350, складная антенна и точка крепления брелка.

Дополнительная информация будет добавлена, как только дисплей станет поддерживаться.

________________________________________________________________________________________________________________

Список деталей:

FakeTec DIY Meshtastic Node: предпочтительнее V5 или V5 rev. Б

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

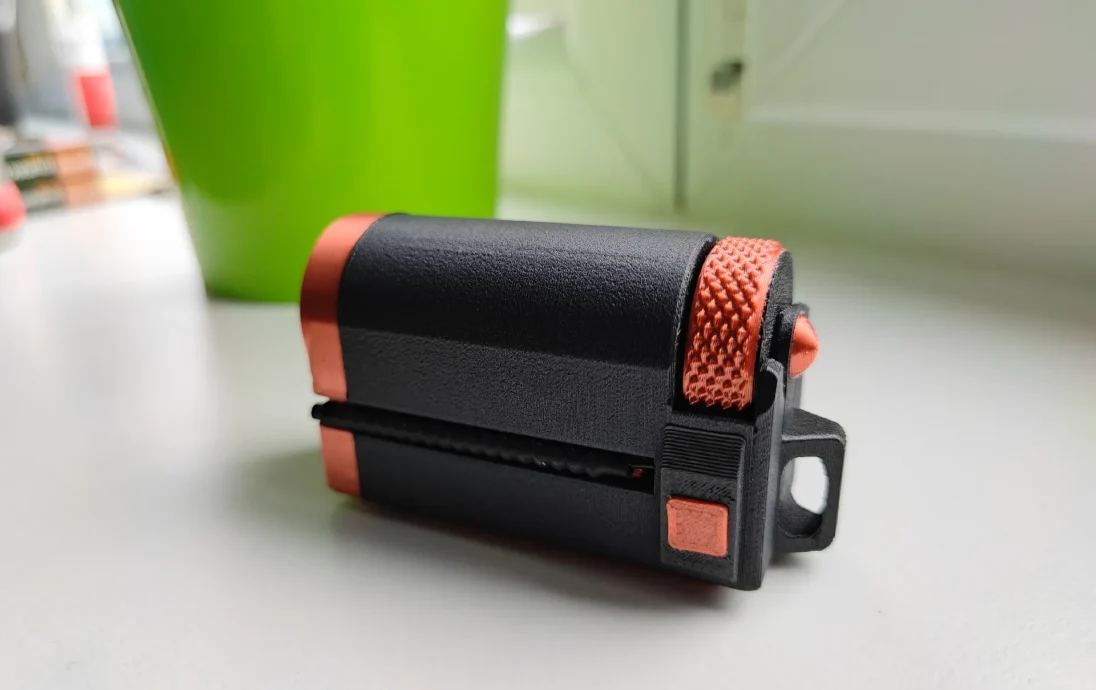

Поворотный энкодер:

5 шт. Drehgeber Schalter EC11 с нажимным механизмом 5 контактов SMD Typ Griff Länge 10 мм Pflaume Welle — Алиэкспресс

Датчик окружающей среды BME280: 3,3 Вольта

BME280 BMP280 Цифровой датчик температуры Luftfeuchtigkeit Luftdrucksensormodul I2C SPI 1,8-5 В GY-BME280 5 В/3,3 В — AliExpress 502

Зуммер: 5x5x2 мм

10 Stück SMD Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини-активный пассивный пьезо-летний комплект Lautsprecher Elektronisches — Алиэкспресс

Антенна:

Heltec Federantennen-Zubehör — AliExpress 30

GPS-модуль (GPS+BDS):

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

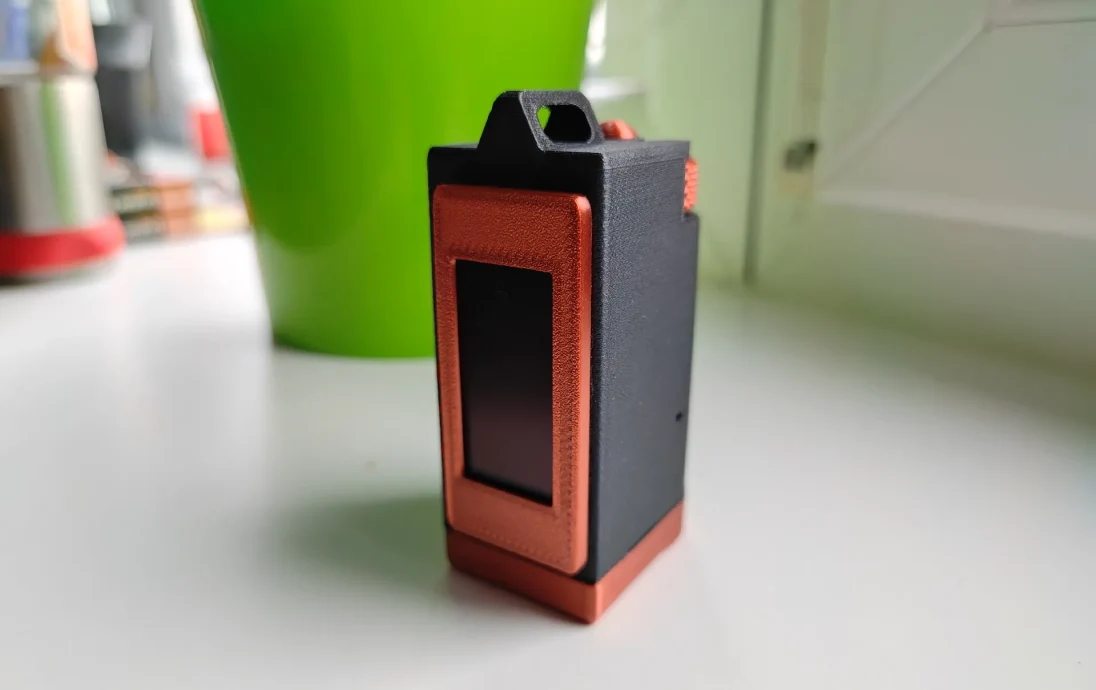

OLED-дисплей TZT 1,3 Zoll

TZT 1,3 Zoll OLED дисплей 4PIN 7PIN64×128 ЖК модуль SH1107 ЖК 1,3 «OLED Вертикальный модуль Bildschirm для Arduino — Алиэкспресс

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

Комплект кнопок SMD:

25/140 шт. smd taktile Druckknopf-Kit: Werte Dip-Mikrosc недоуздок для DIY-электроники — AliExpress 13

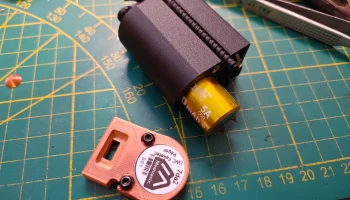

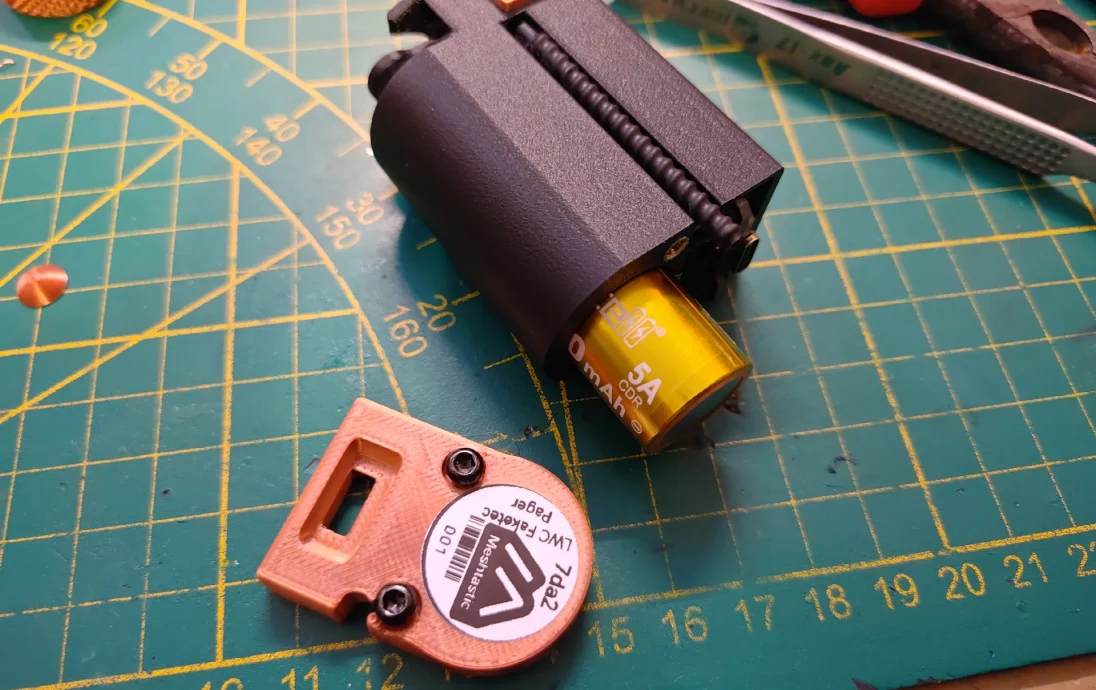

18350 Литий-ионный аккумулятор 1600 мАч:

Оригинальный аккумулятор Vapcell H16 INR 18350, 1600 мАч, емкость CDR 5A, 3,7 В, литий-ионный аккумулятор Wiederaufladbare для самостоятельной сборки Аккумуляторные батареи АлиЭкспресс

Контакты батареи:

100 шт. Батарейки chrapnell aa или aaa Batterie Feder 5 шт. Положительные и отрицательные металлические батареи Feder kontakt platte ersetzen — AliExpress 13

Вибрационный двигатель:

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс

Магнит: 6x3 мм

6x3 мм Scheibenmagnet 5x3 мм Kleine leistungsstarke M
