Солнечная панель Meshtastic для солнечной панели Newpowa ..

ПРИМЕЧАНИЕ. Это проект раннего доступа (версия: альфа1), который не был полностью протестирован. Я загружаю это рано из-за интереса. ЮММВ.

Meshtastic солнечный кожух для солнечной панели Newpowa 17 В (модель NPA5S-12I)

Это модульная конструкция корпуса, которая крепится непосредственно к солнечной панели. Он состоит из нескольких частей, что придает ему модульную конструкцию, позволяющую адаптирова��ь корпус к различным ситуациям.

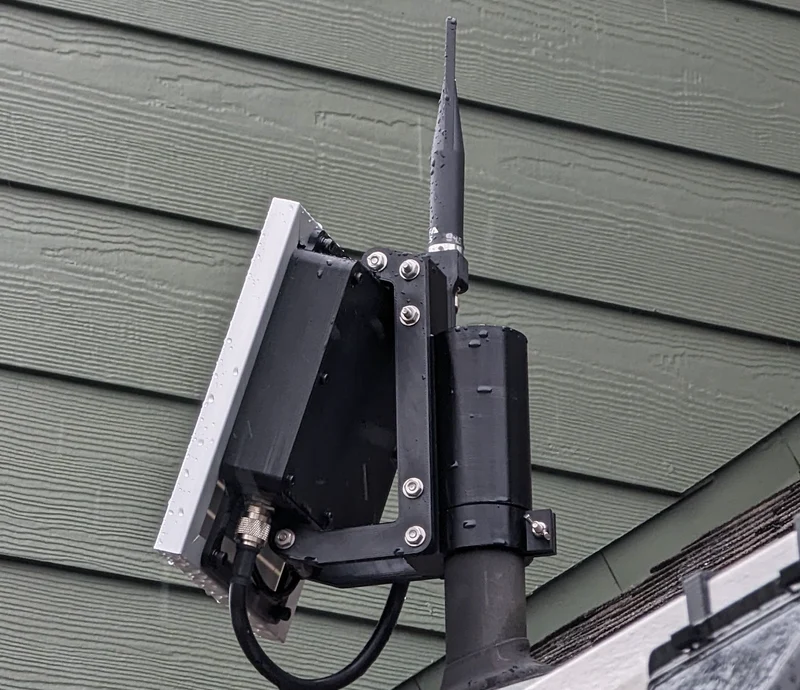

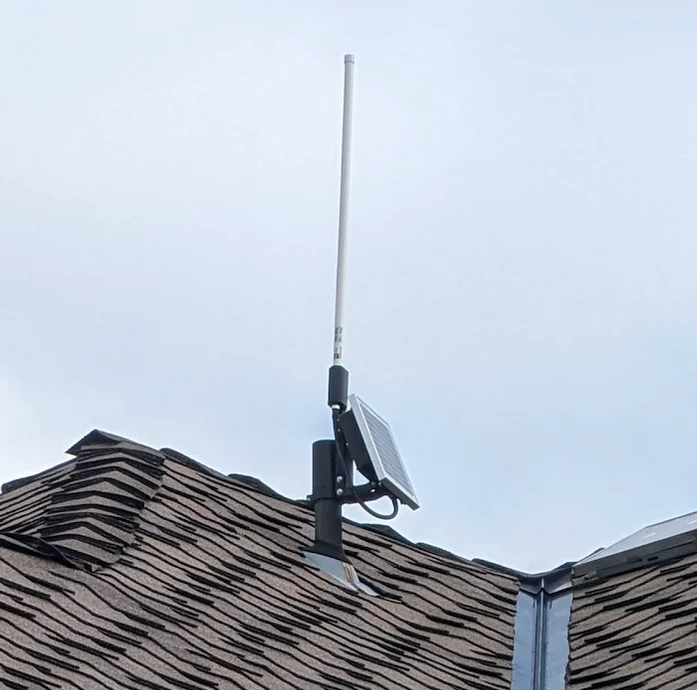

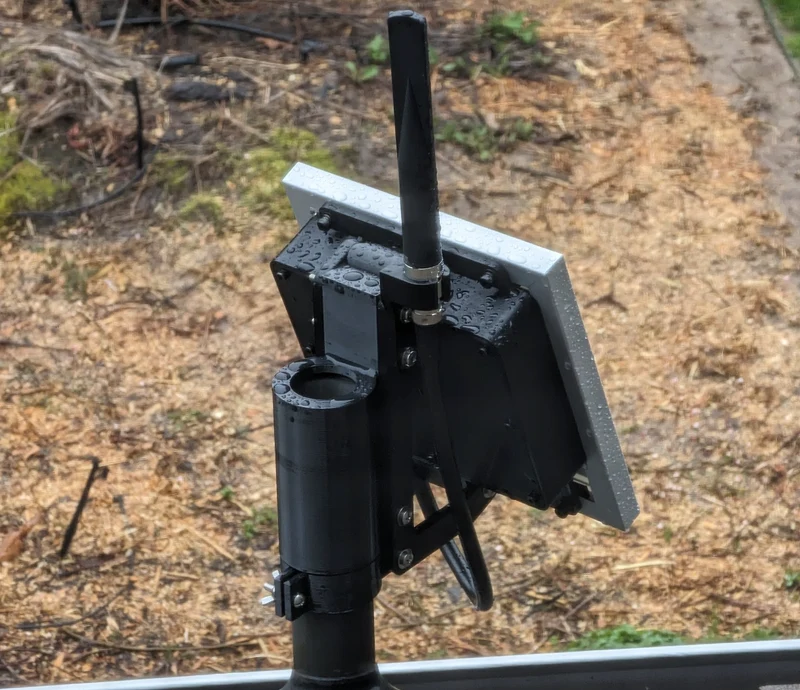

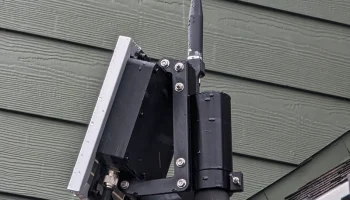

Представленные модели позволяют монтировать корпус на канализационную вентиляционную трубу на крыше большинства домов в США, что упрощает установку конструкции без необходимости проделывания отверстий в крыше.

Панель удерживается под крутым углом 70 градусов, что позволяет лучше удалять мусор. Кажется, что этого более чем достаточно для системы RAK 4631 в долгие зимние дни.

ПРИМЕЧАНИЕ. Крышка немного углубится. Это сделано намеренно, чтобы можно было добавить еще не разработанную прокладку.

Спецификация (BOM) — возможно, неполная!

Для основной коробки корпуса:

1 панель NewPowa 17 В (модель NPA5S-12I)
4 крепежных винта (M5X12) для крепления короба к солнечной панели.
4 винтовых вставки (M5X10) для винтовых опорных блоков крепления солнечной панели
4 шайбы (M5) для винтов крепления солнечной панели
4 разъемные кольцевые шайбы (M5) для винтов крепления солнечной панели
8x (M4X10) для крышки корпуса
8 винтовых вставок (M4X10) для крышки корпуса
8 шайб (M4) для винтов крышки
8 разрезных кольцев��х шайб (M4) для винтов крышки

Для внутренней части корпуса основного ящика:

12 винтов/вставок (M2X4) для опор «салазок» корпуса.
12 крепежных винтов (M2x6) для «салазок» корпуса.
1 переходник с внутренней резьбой N-типа (идеально подходит 2-дюймовый косичка)
1 кабельный ввод PG7 для кабеля солнечной энергии

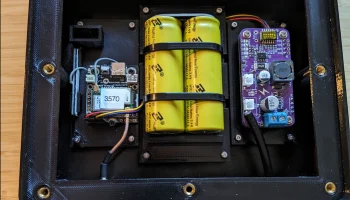

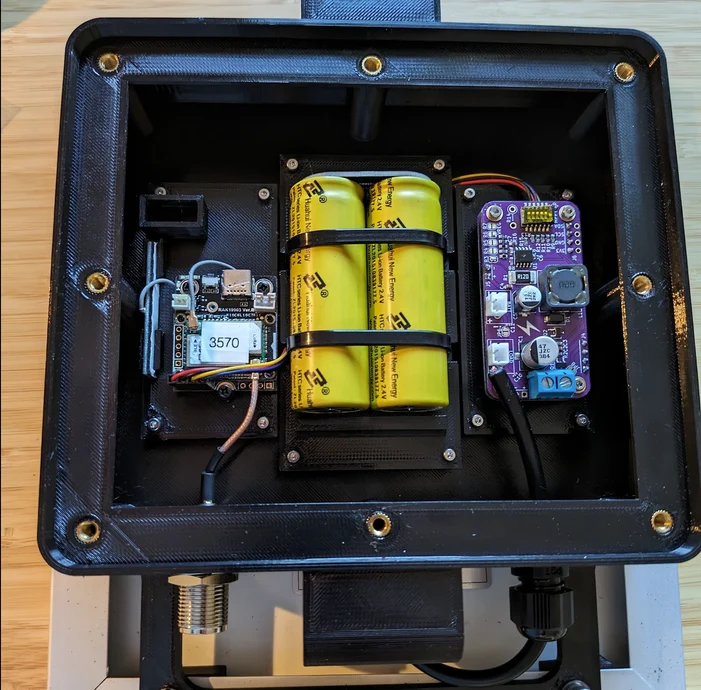

Содержимое «саней»:

Комплект модуля RAK Wireless 19003 + 4631 LoRa с антенной Bluetooth и т. д. GPS не является обязательным, а в салазках радиоприемника при желании имеется крепление для антенны.
Создан для универсального зарядного устройства для солнечных батарей и чувствительного регулятора напряжения (MCSBC-SVR-v1.1). Новое солнечное зарядное устройство, обеспечивающее более эффективное сбор энергии и поддержку аккумуляторов LTO, LFP и литий-ионных аккумуляторов. Доступно на Etsy здесь.
Поддерживает 2 батареи на основе оксида титаната лития (LTO) HTC2265. Voltaic Enclosures также планирует продавать их.
2 застежки-молнии для крепления батарей LTP к салазкам для батарей.

Для монтажных планок:

4 болта из нержавеющей стали (#10-24x2-½ дюйма) или 6 болтов, если блок крепления антенны не будет добавлен.
2 болта ��з нержавеющей стали (#10-24x3 дюйма), если будет добавлен блок крепления антенны.
12 шайб из нержавеющей стали (#10)
6 разрезных кольцевых шайб из нержавеющей стали (#10)

Для адаптера для крепления канализационного вентиляционного отверстия:

1 болт из нержавеющей стали (#10-24x1 дюйм)
1 барашковая гайка из нержавеющей стали (#10-24)

ИЗМЕНИТЬ ЖУРНАЛ

2025-02-19:

Открытая лицензия на общественное достояние
Добавлен файл модели FreeCAD.
Загружен файл модели настенного монтажного блока.

05.04.2024:

Загружен отсутствующий файл модели «Крышка».
