Корпус Meshtastic Heltec Vision Master E213

******Примечание (обновлено 29 ноября 2025 г.).

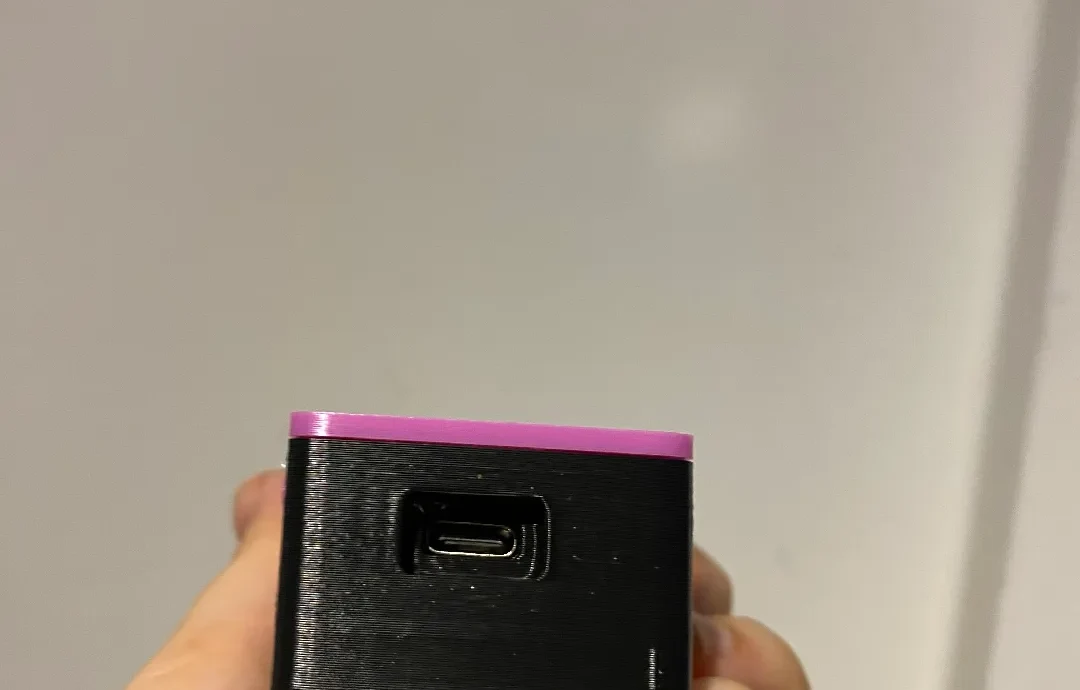

Существует две «версии» платы Heltec E213. Хотя это официально не указано Heltec, я начинаю замечать это, когда пользователи сообщают, что расположение портов типа C изменилось где-то с 2025 года.
Вам необходимо определить свою версию, сверившись с фото ниже. Не обращайтесь к номеру версии, напечатанному на плате. Лучше во��пользуйтесь фото ниже. Затем выберите правильный файл STL для нижнего регистра.

Вам понадобится:
— 1 единица Heltec Vision Master E213
Купить на https://s.click.aliexpress.com/e/_DFsPd6j
(В моем заказе продавец не прислал антенну SMA, хотя и дал небольшую внутреннюю антенну. Поэтому антенну SMA нужно покупать отдельно)

— 1 антенна SMA (выберите в зависимости от вашей частоты и предпочтительной длины)

915 МГц или 868 МГц
https://s.click.aliexpress.com/e/_DlHbccL

433 МГц
https://s.click.aliexpress.com/e/_DnqeKrh

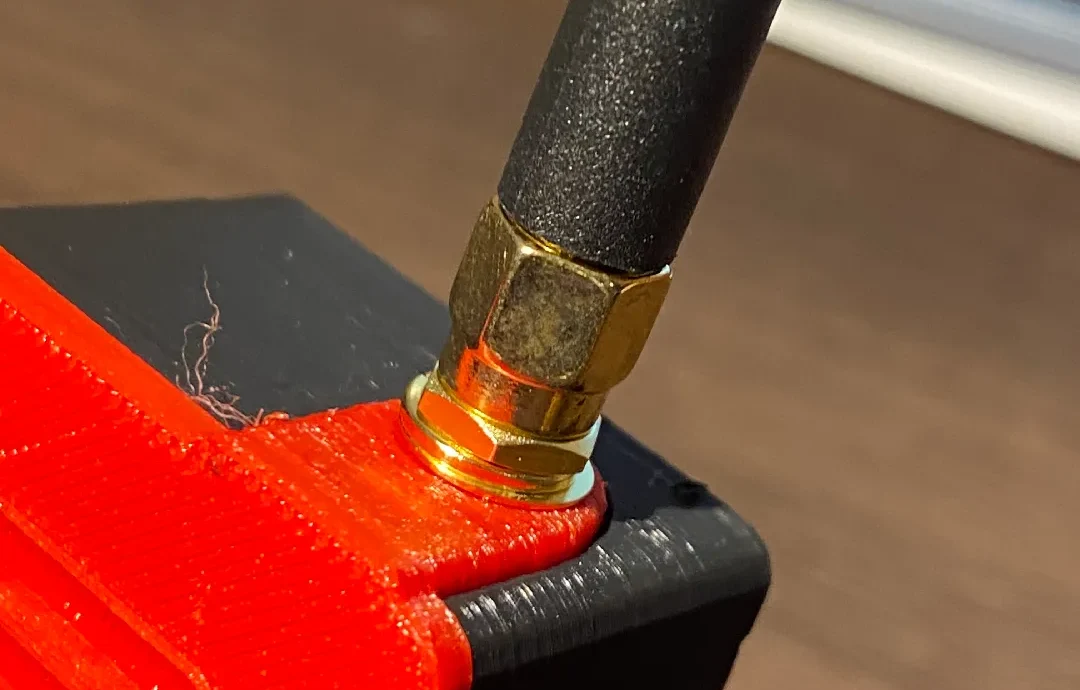

— 1 шт. от IPEX к разъему SMA-K.
https://s.click.aliexpress.com/e/_DDUE3IF

Выберите IPEX для SMA-K (5 см или 8 см).

-1 единица аккумулятора
Я использую аккумулятор MakerFocus емкостью 1000 мАч (размеры 44 x 26 x 10 мм).
Вы можете использовать аккумулятор MakerFocus емкостью 1100 мАч.

— 3D-печатные детали
— 1 верхняя крышка
— 1 низ

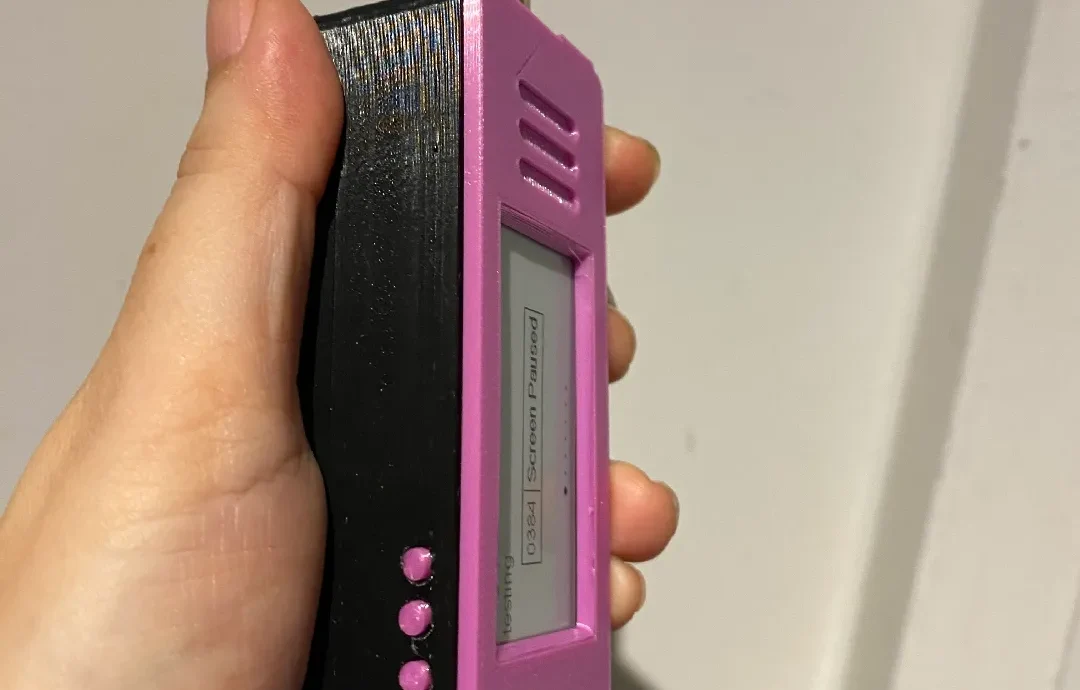

— 1 набор из 3 кнопок
Пожалуйста, печатайте в соответствии с рекомендуемым ми��имальным заполнением.
Рекомендуется использовать PLA хорошего качества или PLA+. Некачественные материалы, скорее всего, легко приведут к поломке. Я использую Creality и Sunlu PLA+.
Поддержка печати может потребоваться в зависимости от скорости печати и принтера (см. примеры ниже).

Посмотрите пошаговое видео о том, как установить напечатанные детали ниже.

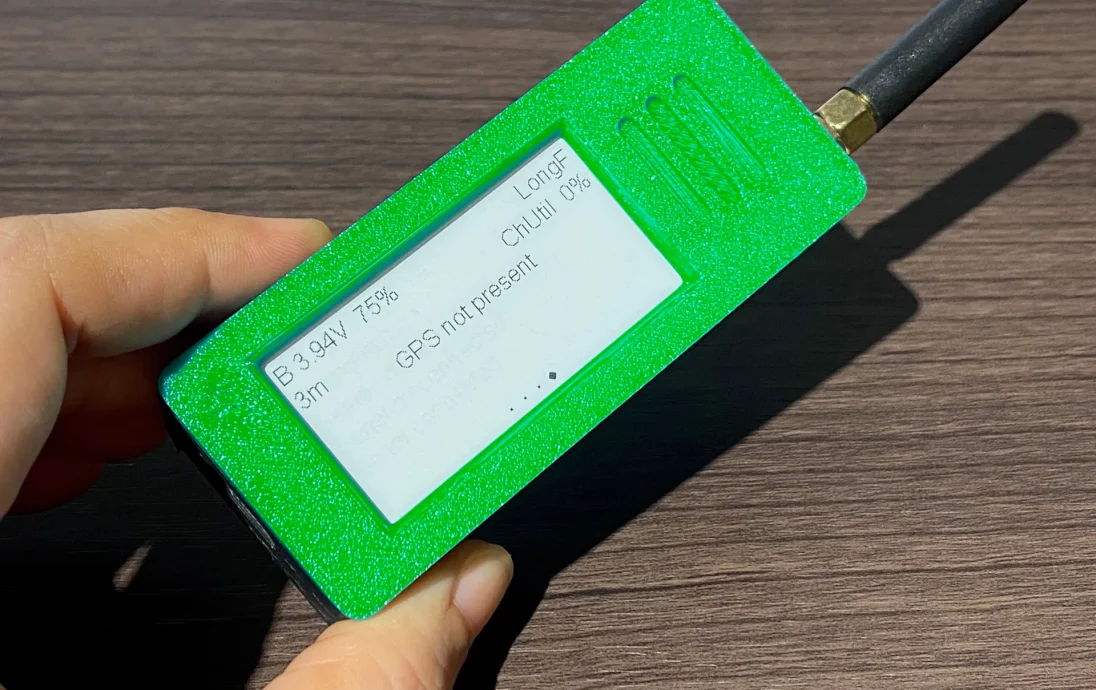

Экран необходимо настроить на перевернутый, как показано ниже.

Откройте веб-приложение или приложение для телефона > Конфигурация > Конфигурация радио > Дисплей > Перевернуть экран > Включить.

Нижний лоток

Ориентация печати верхней обложки
