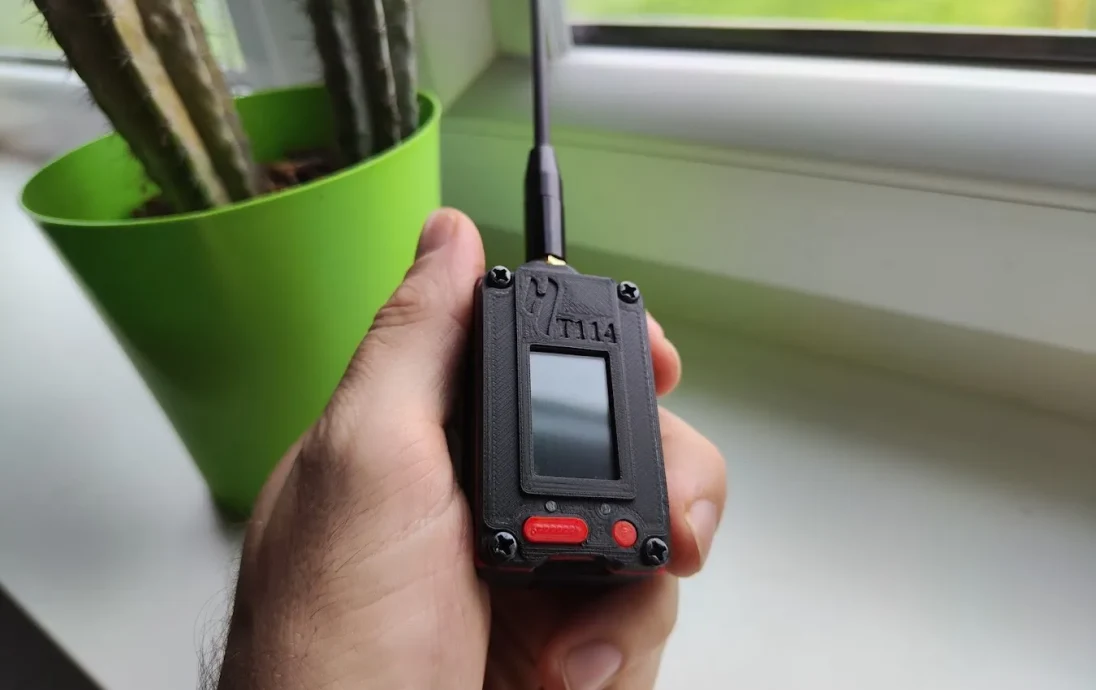

Meshtastic Гендемик "DIDDY" T114 Micro Node REMIX

Heltec исправил проблему «длинного сообщения» и «отключения Bluetooth» в новой версии оборудования. Обязательно закажите обновленную версию, чтобы избежать проблем!

________________________________________________________________________________________________________________

Я получил специальное разрешение от Gendemik поделиться своим ремиксом! Чтобы опубликовать ремикс, мне пришлось выбрать «Оригинал, я сделал это», поскольку я не могу дать ссылку на оригинальный дизайн, поскольку его лицензия не позволяет делиться и создавать р��миксы.

СНОВА БАЗОВЫЙ ДИЗАЙН — НЕ МОЁ ТВОРЕНИЕ! Я только что получил разрешение от Gendemik специально на мой РЕМИКС, который позволяет мне поделиться им!!

Не упустите возможность посмотреть их другие творения и поставить им лайк за то, что они позволили мне поделиться своим ремиксом со всем миром!: Gendemik | Printables.com

Вы можете найти оригинальный дизайн, на котором основан этот ремикс, здесь: GDMK Heltec v2/v3 Diddy (самый маленький проект корпуса) Meshtastic, вдохновленный Gendemik | Скачать бесплатно STL-модель | Printables.com

----------------------------------------------------------------------------------------------------------

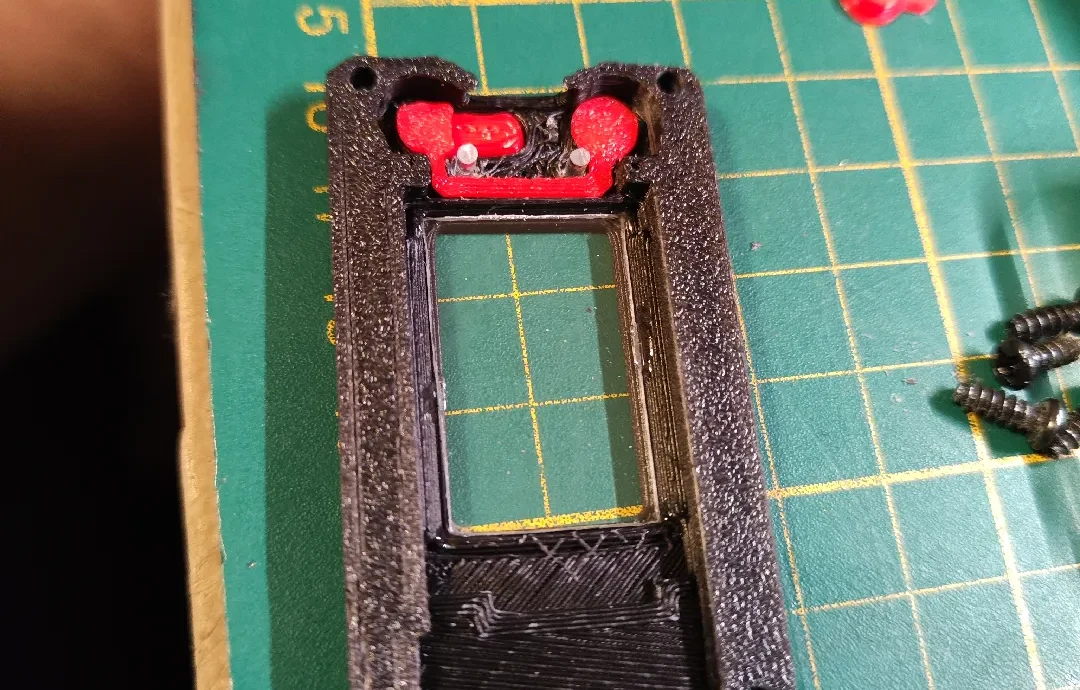

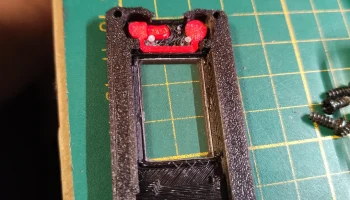

Я знаю, что при печати прямо над нижними отверстиями для винтов на передней крышке есть два маленьких отверстия. Они не будут видны после привинчивания к задней панели, а также не будут вызывать проблем с нестабильностью!

Ручной выключатель питания можно использовать для отключения питания от аккумулятора, чтобы можно было полностью выключить устройство или отключить звуковой сигнал.

Целая неделя работы на одном заряде! (батарея 1000 мАч)

Зуммер для уведомления

Подходит практически для любой антенны, совместимой с SMA.

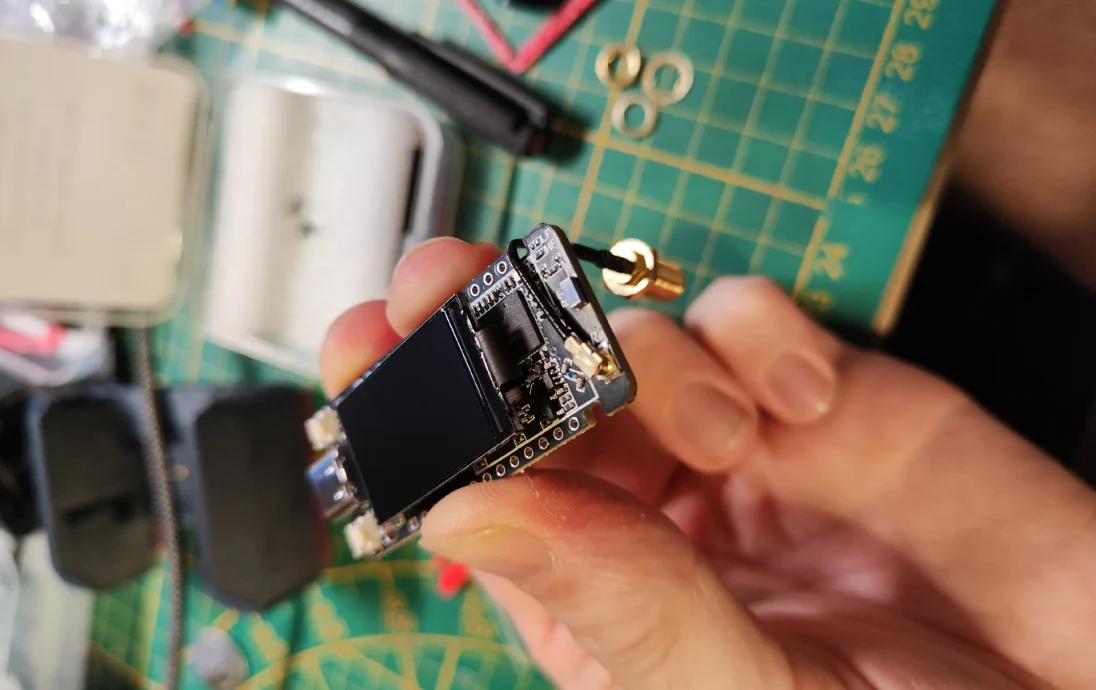

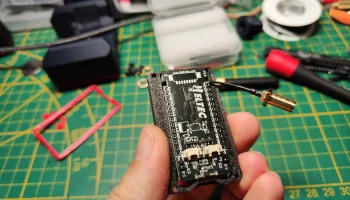

Разъем GPS можно отпаять, чтобы освободить место, но это не обязательно.

Список запчастей:

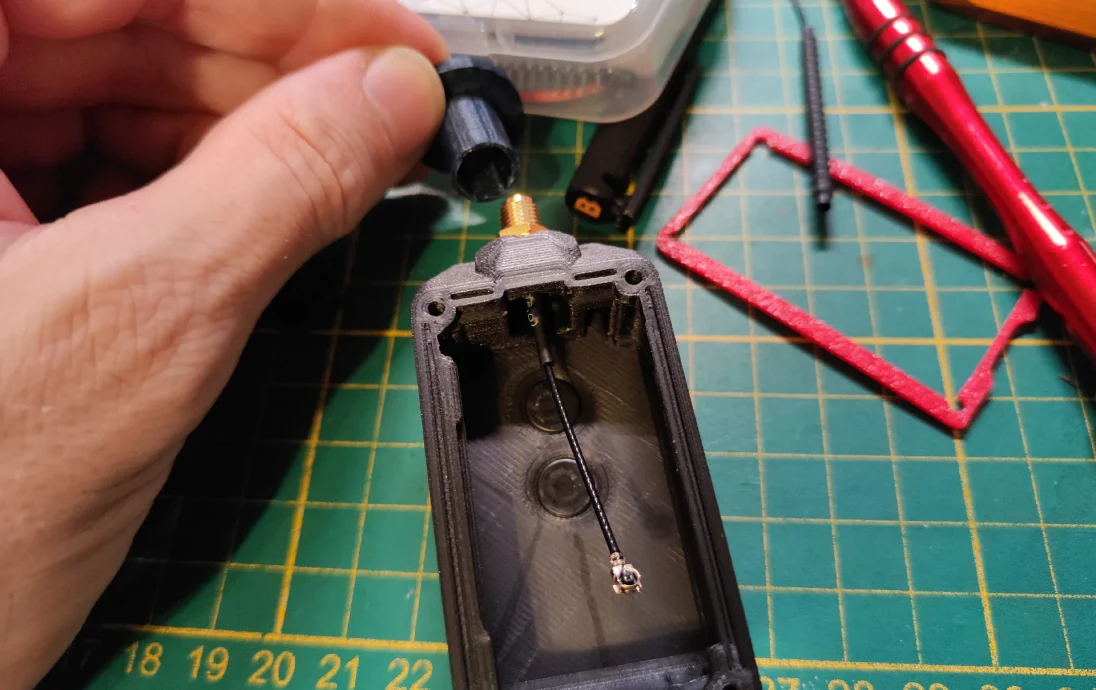

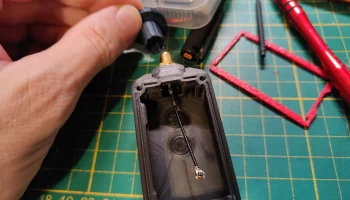

Антенный кабель: SMA «мама», 5 см.

5 штюкке тебя. Fl/ipx ipex ufl zu sma weibliche männliche антенна Wi Fi Pigtail Kabel ufl ipex 1,13 мм RF Кабель 17 см — Алиэкспресс 13

МОП-транзистор для громкого зумм��ра (дополнительно): SI2312 + резистор 10 кОм.

200 шт. SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Транзистор SMD Триод — Алиэкспресс

Зуммер: (8,5x8,5,3 мм, 3 В) Очень тихий, без питания от МОП-транзистора!

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

Металлический зажим для ремня, включая крепежные заклепки (2,5x5,5 см):

/20 шт. кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel, зажим для камина Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben — Алиэкспресс

Акриловое стекло (защита дисплея): вырежьте и выломайте кусок размером: 18x28 мм.

В упаковке 5 шт. durchsichtige Paneele für Bilderrahmen durchsichtige Kunststoff platte Glas Ersatz Display Projekte Lackier dicke 1,0 мм — Алиэкспресс 15

Главный выключатель питания:

Heißer 20 stücke 5V 0,3 A Mini Größe Schwarz SPDT Rutsche Schalter für Kleine DIY Power — Алиэкспресс 13

Винты (M3 8 мм):

M2 m2, 5 m3, 5 m3 m4 m5 pt Pfanne runder Kopf selbst schneidende Holz schraube schwanz geschnittene Phillips Kreuz vertiefter schwarzer verzinkter Stahl АлиЭкспресс

Lipo Battery (10 штук, но можно найти и меньшее количество):

Энергетическая батарея Gute Qulity, 10 литров, 3,7 В, 1000 мАч, 803040, полимерная литийионная/литийионная батарея для SPIELZEUG, POWER BANK, GPS, mp3, mp4 — AliExpress 44

Резистор сопротивлением 10 кОм или выше, чтобы отключить порт GPIO, подключенный к мосфету, иначе вы разрядите батарею быстрее, чем сможете сказать: «Ого, этот пьезодинамик на самом деле как бы нагревается».

если вы загрузите свой собственный эскизный вариант мешастастика, я думаю, вы также можете использовать внутреннее раскрывающееся меню.
