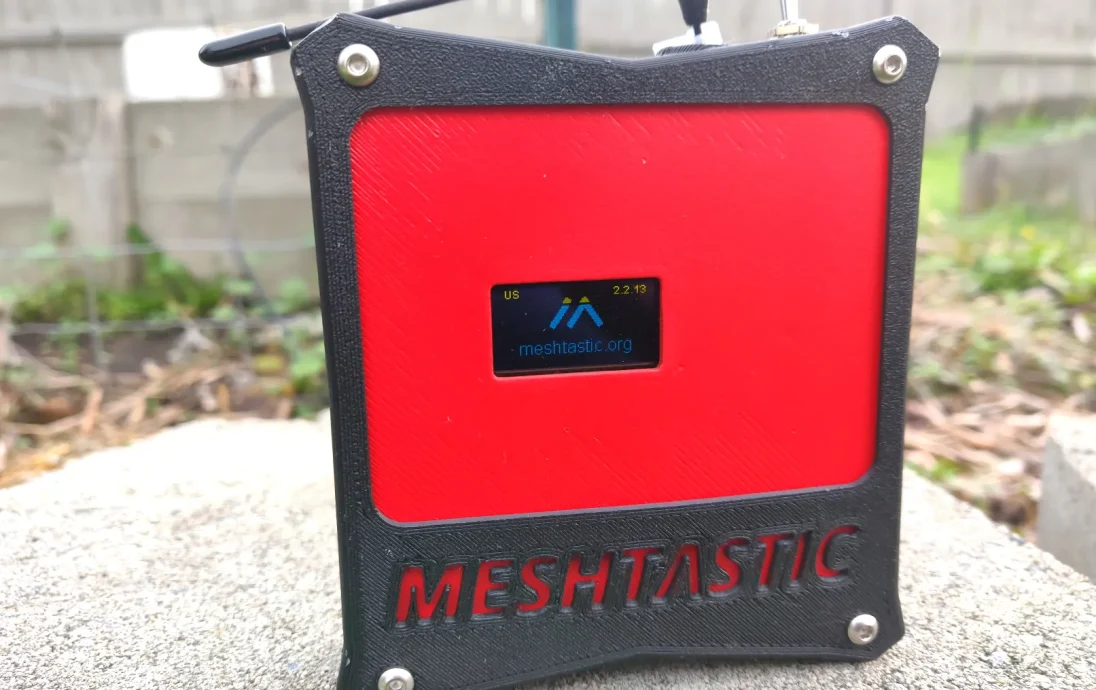

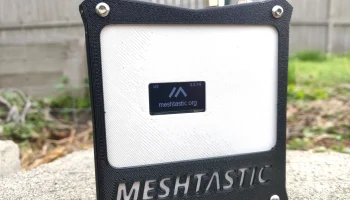

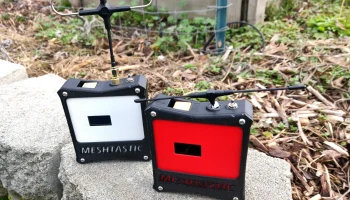

Коробка RAK для Meshtastic

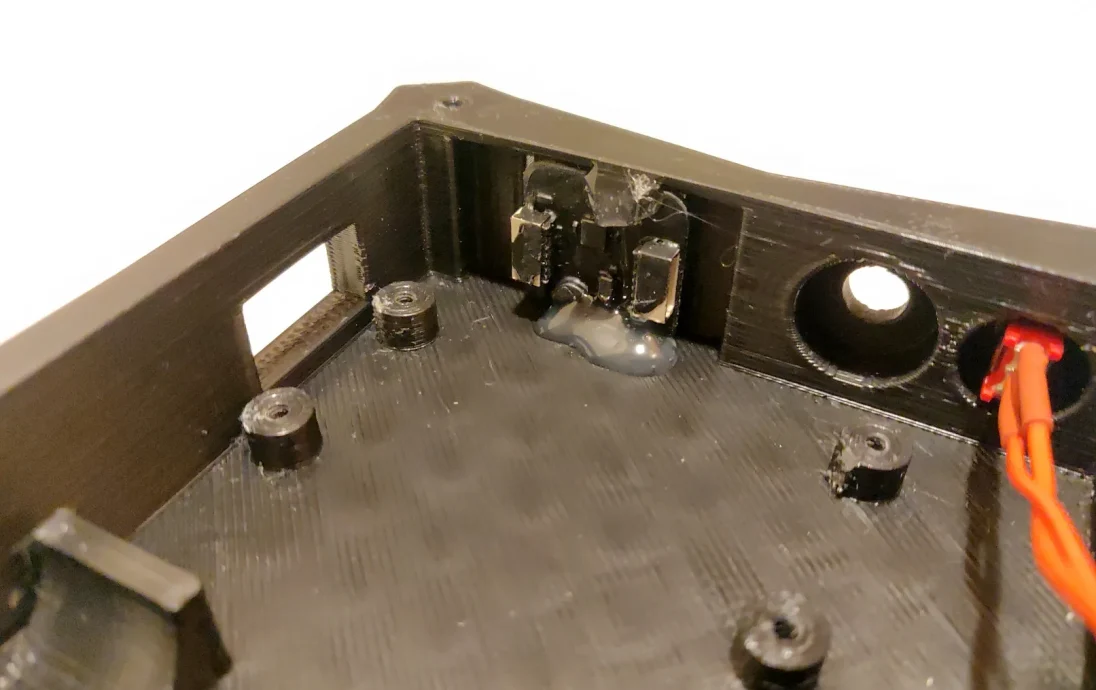

Мне нужна была красивая коробка для стартового комплекта WisBlock Meshtastic с переключателем, позволяющим включать и выключать его, а также с GPS. Мне хотелось чего-то маленького, портативного и к тому же красивого. Вариантов не так много, поэтому я просто разработал один с нуля. Имеются утопленные отверстия для миниатюрного тумблера и крепления антенны.

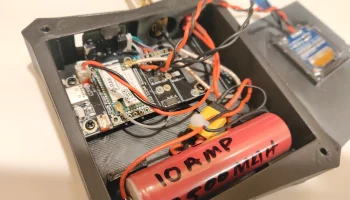

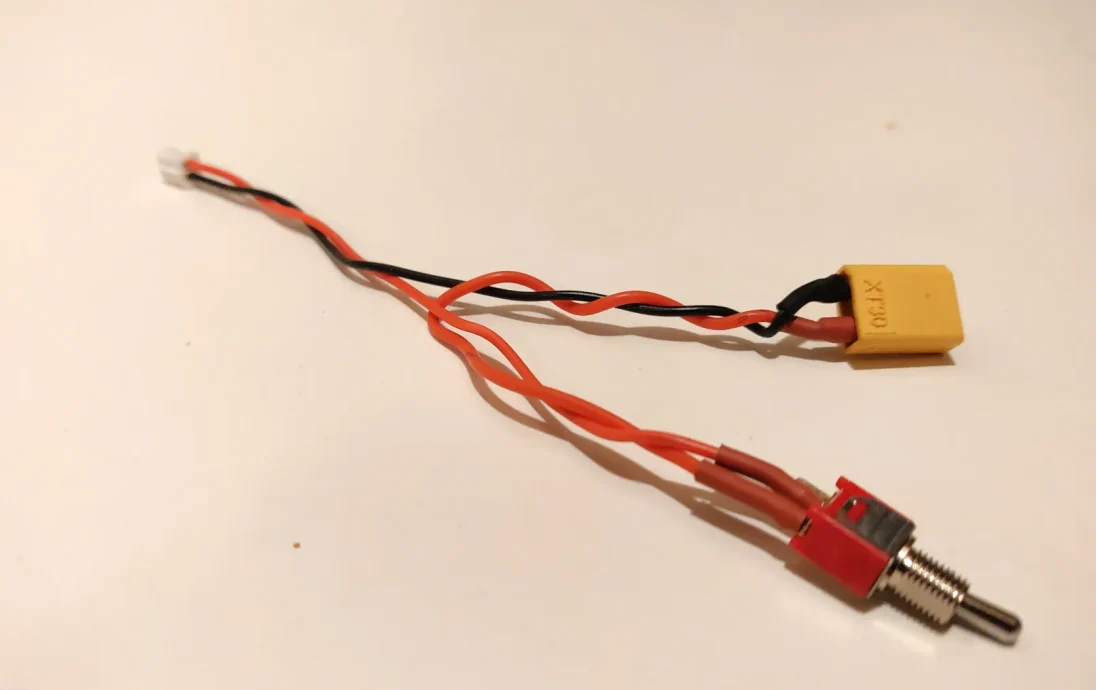

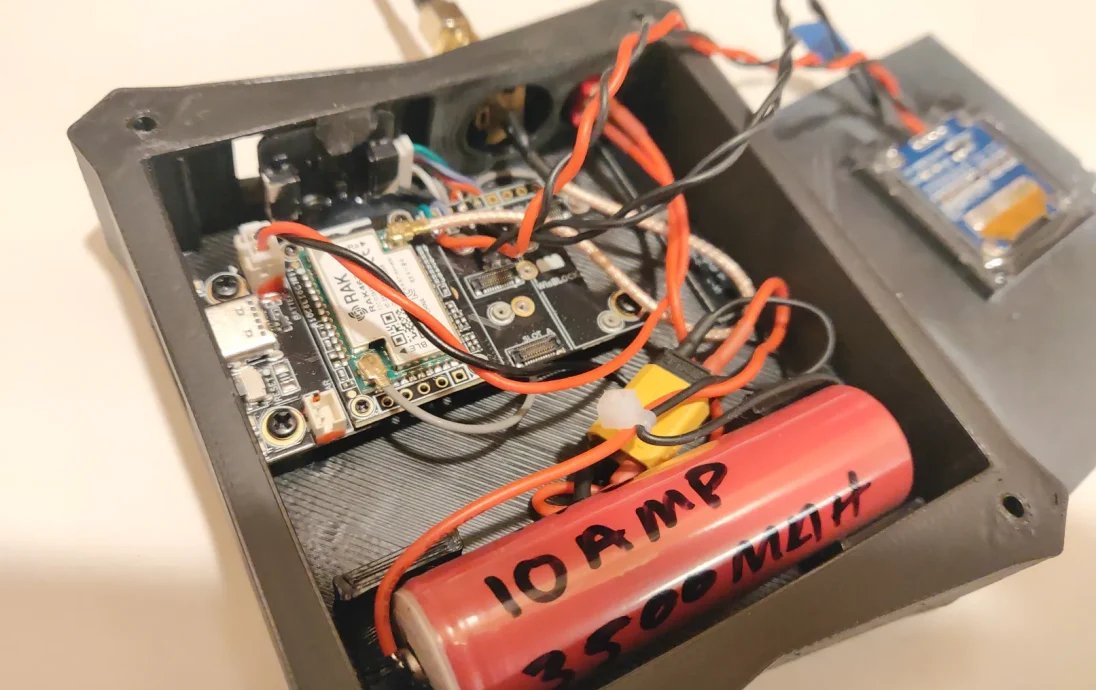

Имеется слот для установки GPS-модуля. Я просто нанес каплю горячего клея, чтобы зафиксировать его на месте. Я также использую горячий клей, чтобы удерживать OLED-экран на месте. Пока что держится нормально. Для крепления крышки я использую винты с головкой под торцевой ключ диаметром 3 мм. Не нужны никакие резьбовые вставки. Посмотрите на фотографии, чтобы понять, как все установлено. Я использую Lipo 18650 с разъемом XT30, и он удерживается на месте с помощью двухстороннего скотча.

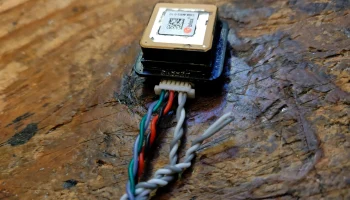

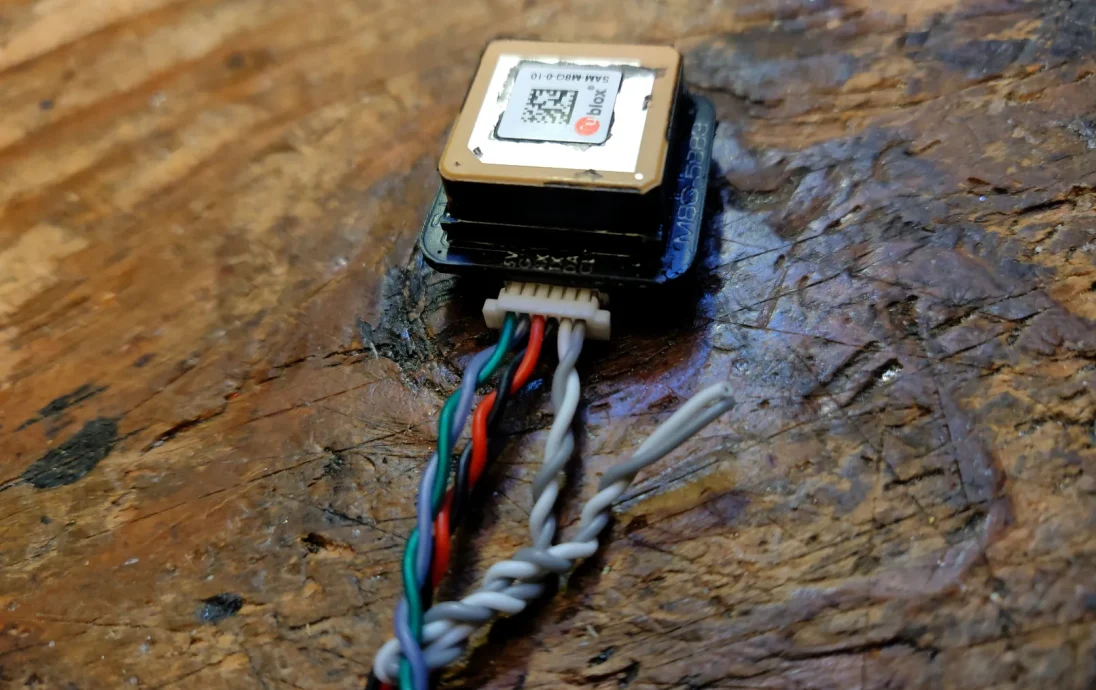

GPS-модуль Дорогой, но работает очень хорошо.

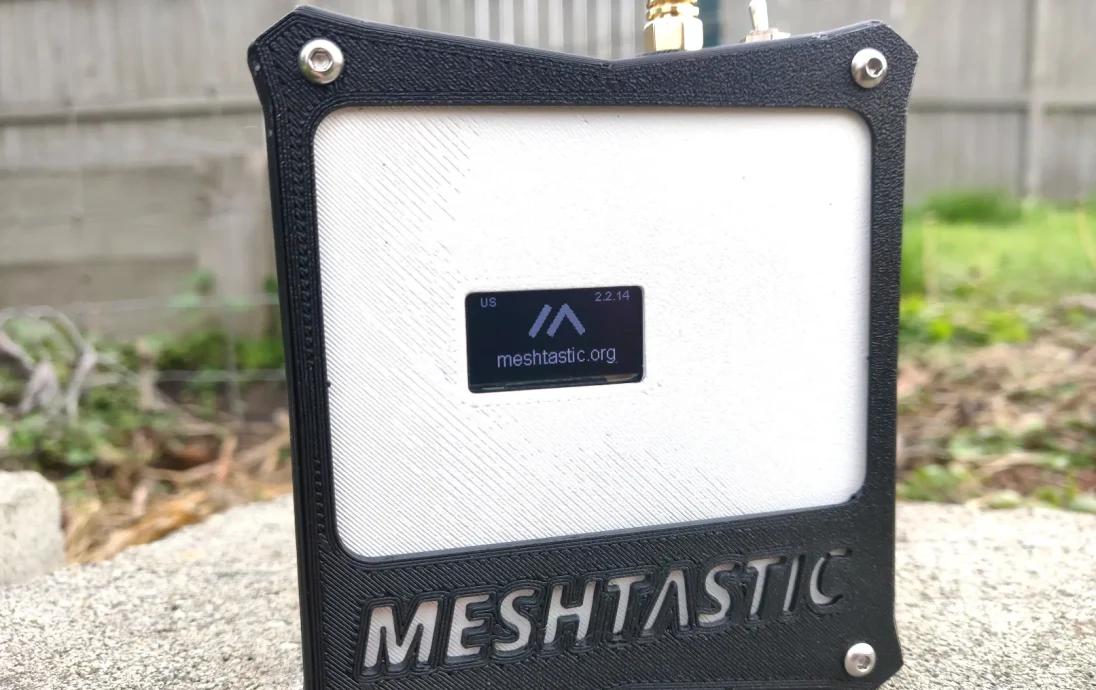

OLED-экран

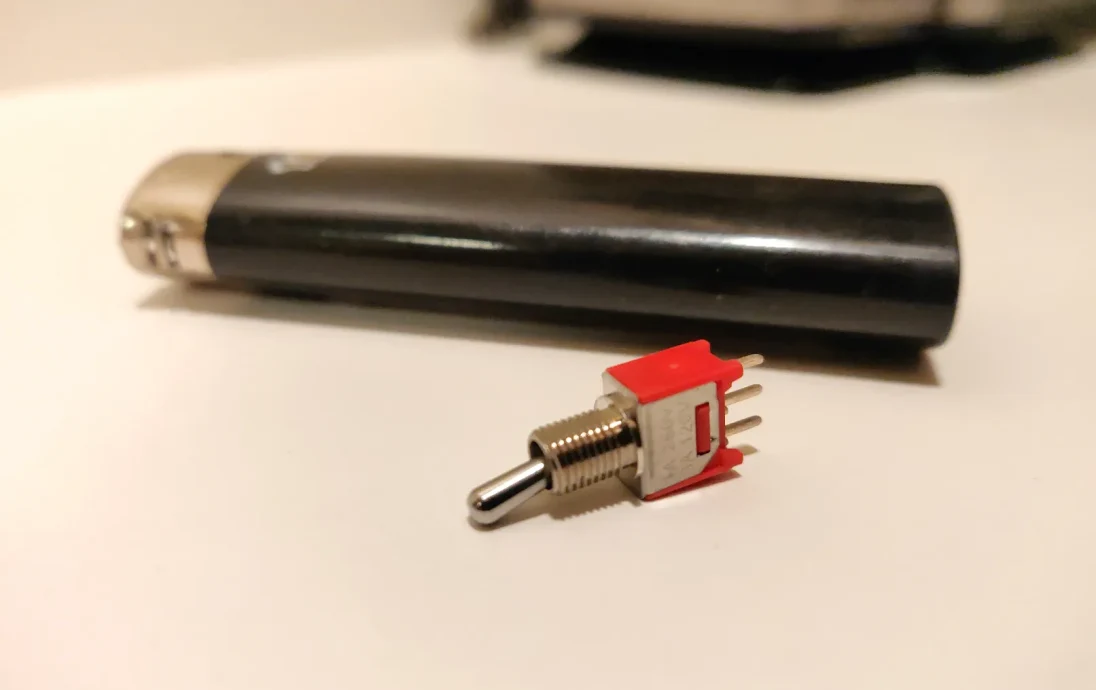

Субминиатюрный тумблер

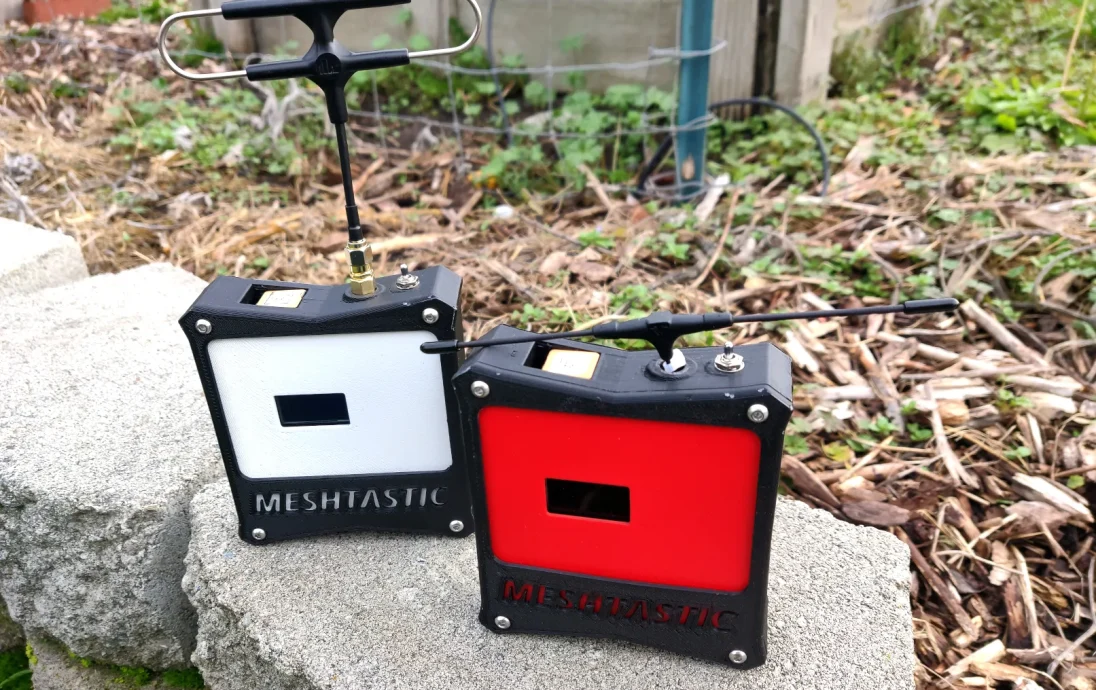

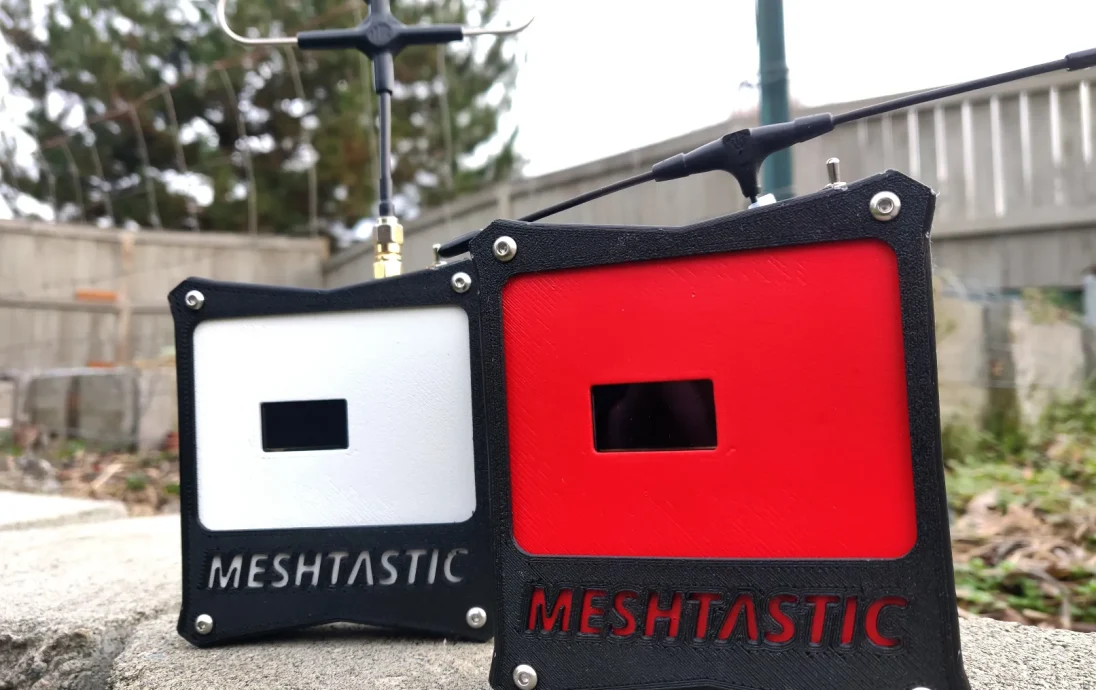

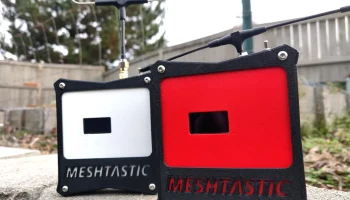

Бессмертная Т-антенна TBS Crossfire. Это антенна, торчащая из верхней части красной коробки. Она не идеально подходит, но для 900 МГц это отличная антенна!

Антенна Beta FPV Moxon — 915 МГц. Это еще одна отличная антенна.

Эта антенна поставляется с разъемом SMA, который подходит к углубленному слоту.
