Узел повторителя солнечной сетки мощностью 2 Вт - батареи..

Компактный и легкий солнечный повторитель мощностью 2 Вт для Meshtastic. Доступны несколько вариантов крепления, включая вариант штатива с включенным креплением для антенны. Для построения этого узла существует ряд требований. В частности:

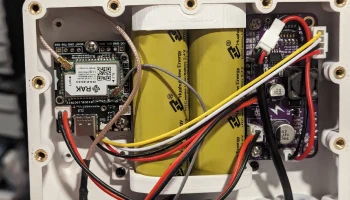

Совместим с двумя батареями HTC2265 LTO.
Предназначен для использования зарядного устройства для солнечных батарей MCSBC-SVR.

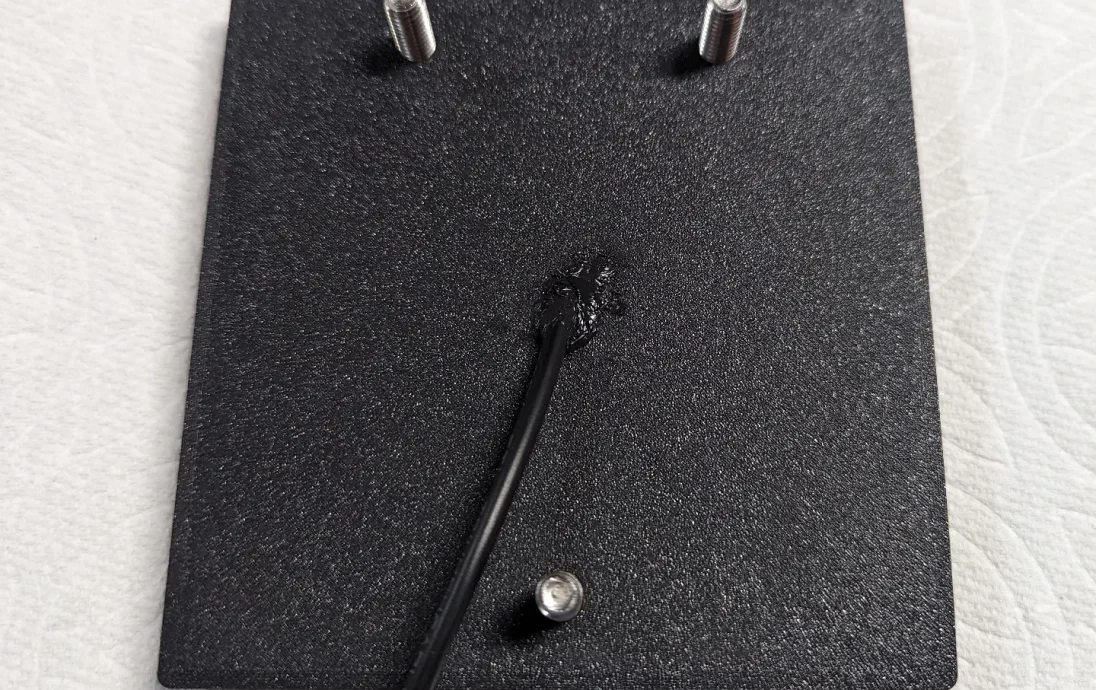

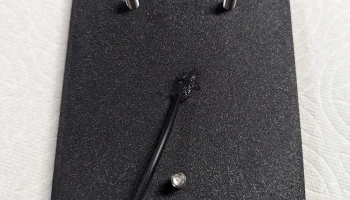

К солнечной панели необходимо припаять кабель

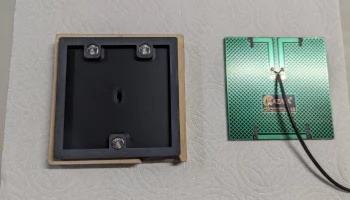

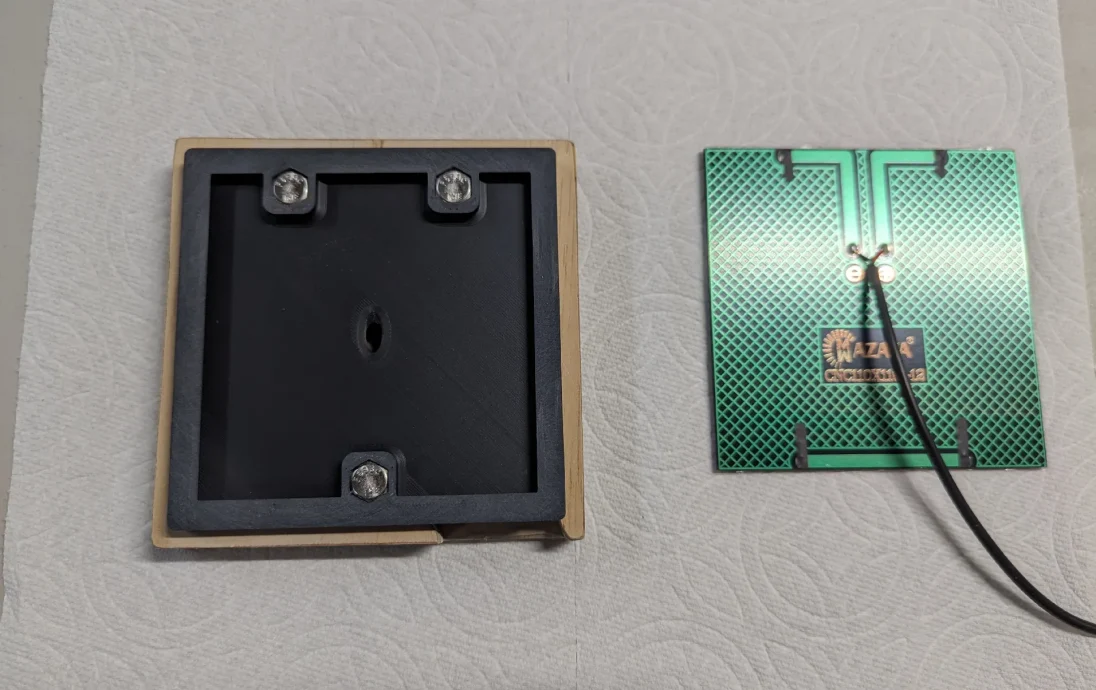

Солнечная панель должна быть приклеена к раме.

Список покупок
Солнечная панель мощностью 2 Вт
Круглый кабель длиной 1 фут, 2 контакта, калибр 22
Вставки резьбовые: «М3х5,0х6,0»
Пигтейл антенны: «N WF — IPEX1F», 15 см (используйте пигтейл SMA с креплением на штатив)
Кабельный ввод PG7
U-образный зажим
(3) болты ¼ x 3/4 дюйма.
(3) шайбы ¼ дюйма
(3) Контргайки ¼ дюйма
Доу Корнинг 795
Дополнительно: крепление для штатива
Дополнительно: кабель SMA-N-типа длиной 1 фут

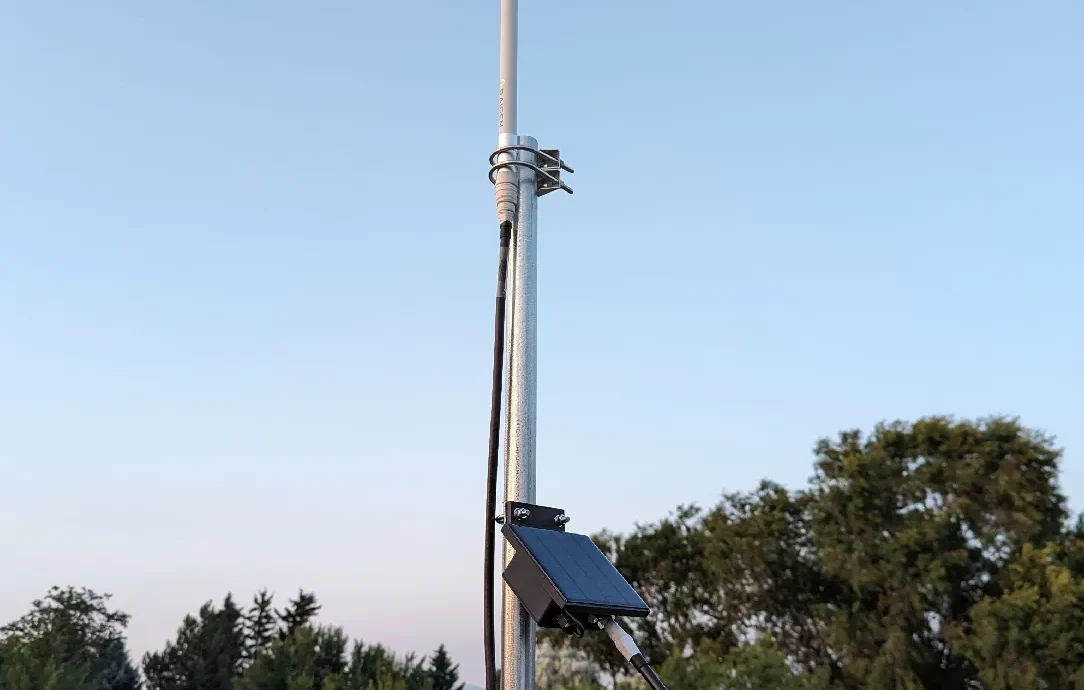

ПРИМЕЧАНИЕ. Белый узел отображает антенну, напрямую подключенную к узлу. Это было сделано в целях временного тестирования. Я рекомендую использовать коаксиальный кабель и закрепить антенну на столбе или другой вертикальной поверхности. См. другую фотографию, на которой показан узел, прикрепленный к столбу.

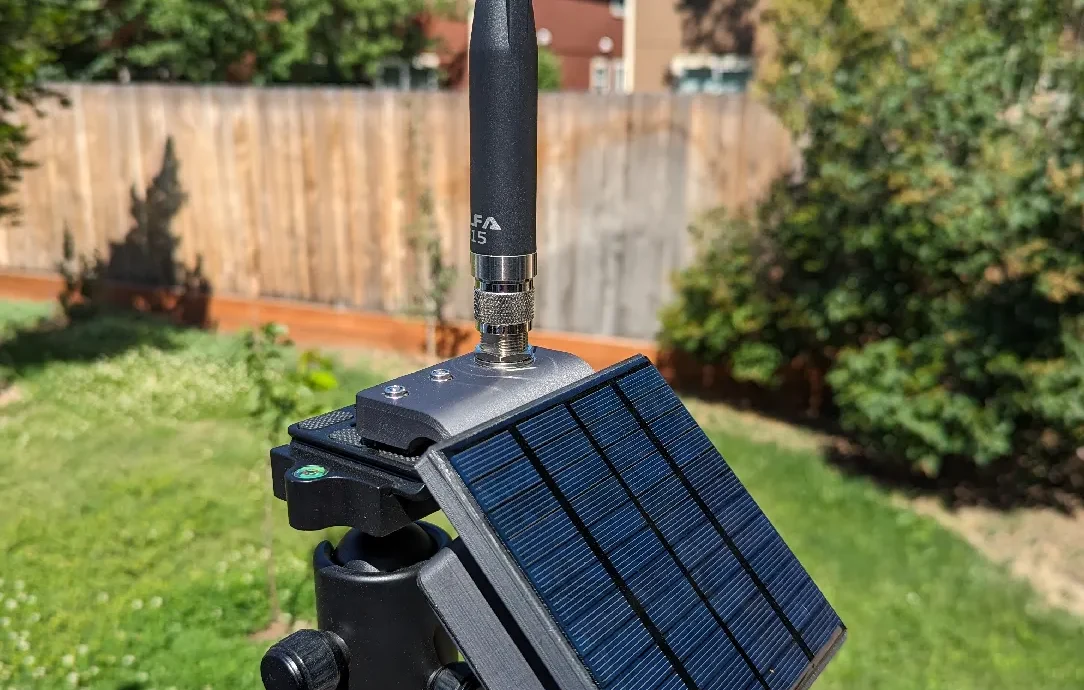

На обложке (черный корпус) изображена предыдущая версия, очень похожая на эту. Единственная разница — это солнечная панель и размер. Он включен сюда для демонстрации возможности крепления на штатив.
