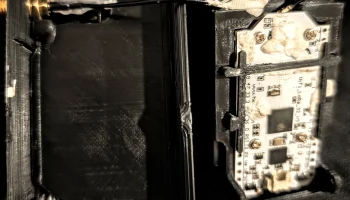

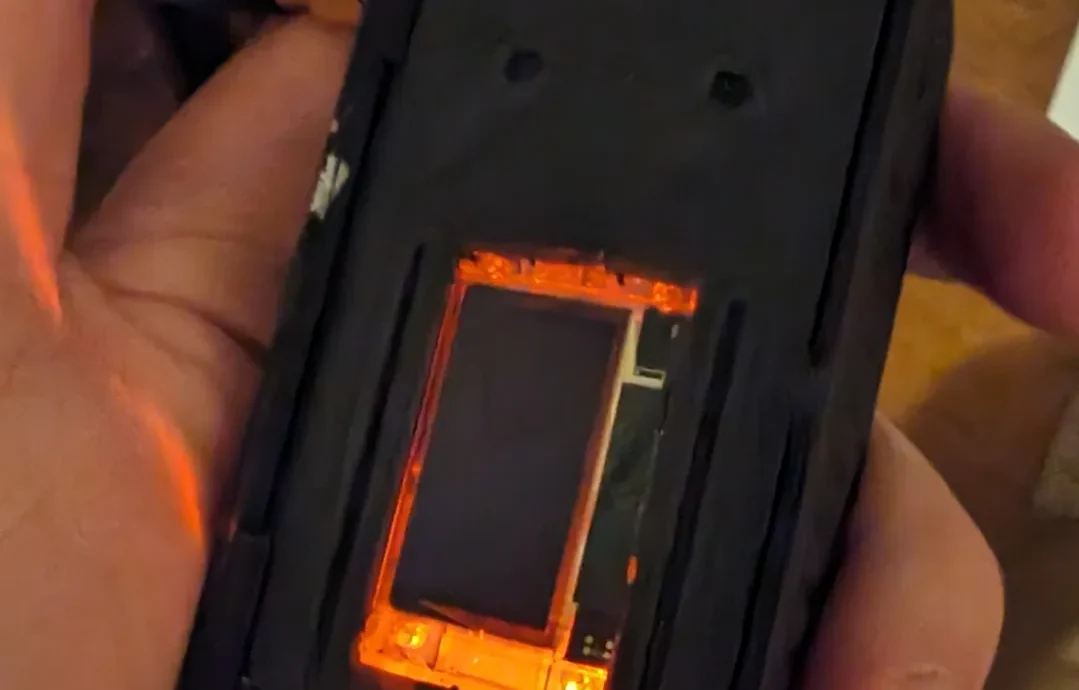

Чехол Gridfinity Heltec Lora V3(Meshtastic) (альфа)........

Вмещает плату Heltec Lora32 и аккумулятор. Не предусматривает внешнего доступа к кнопкам.

Предоставляются файлы STEP и разрешительная лицензия.

Все должно печатать практически на любом принтере без подставок. Вещи довольно тщательно спроектированы, чтобы избежать мостов.

Это альфа-релиз по одной причине, разъем SMA может прокручиваться при перетягивании, ведь он рассчитан на работу с шайбами ​​на своих привычных местах, что не позволяет использовать обычную конструкцию шестигранной выемки.

Существует альтернативная, непроверенная версия дела. предназначен для использования с оригинальной аккумуляторной пластиной, а не с V2, имеющей шестигранную выемку. Шайбы SMA должны находиться снаружи коробки, как и другие конструкции. Только для отважных бета-тестеров!

Принадлежности

Синяя клейкая лента или другая шпаклевка для плакатов.
Пистолет для горячего клея
Лора32 с кабелем SMA.
Дополнительный аккумулятор

Если вы используете большую внешнюю антенну на толстом и тяжелом коаксиальном кабеле, я предлагаю между ними установить короткую прямоугольную коаксиальную перемычку, поскольку кабели, поставляемые с антеннами из стекловолокна, могут быть невероятно жесткими, что затрудняет монтаж, а пружинистость может привести к тому, что кабель можно будет открутить, если не сильно туго.

Особенности

Поддерживает батарею MakerFocus емкостью до 3000 мАч или батарею аналогичного размера (66 мм * 33 мм * 10,5 мм).
Gridfinity штабелируется сверху и снизу
Отверстие для шнурка рядом с USB достаточно велико для паракорда.
Пазы на противоположной стороне для крепления паракорда.

Сборка

Ничто при этом не должно требовать каких-либо усилий или изгибов, кроме затягивания винта и вставки нити накала.
Нет выключателя питания и доступа к кнопкам. Отключите передачу перед заменой антенн и используйте только защищенные батареи.

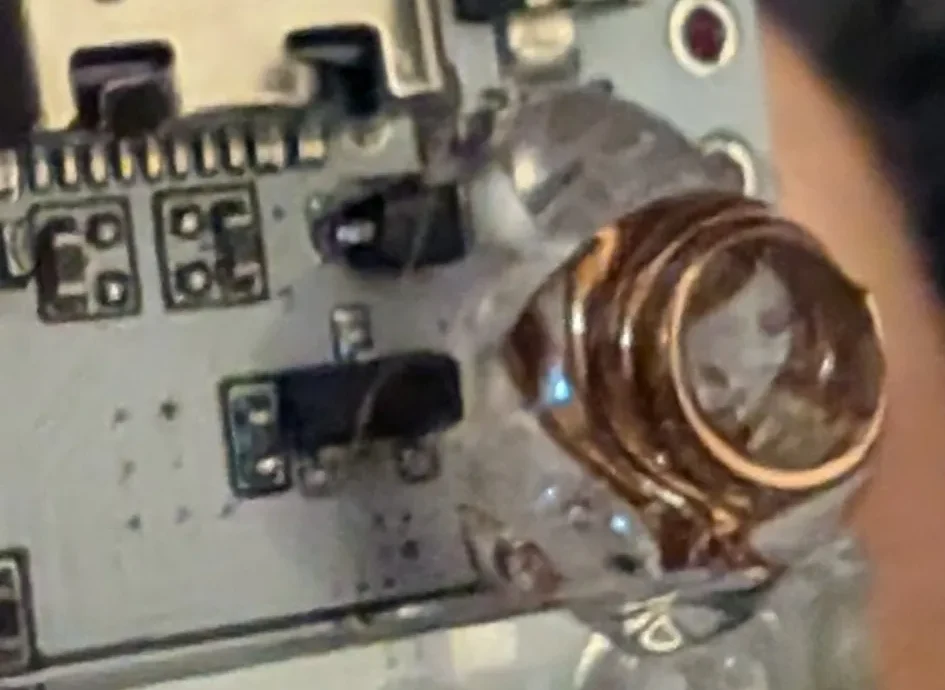

Нанесите горячий клей на крошечную катушку антенны, чтобы она не сломалась во время сборки. Нанесите горячий клей для снятия натяжения на стороне SMA кабеля.

Вставьте батарею, если таковая имеется, в основной корпус. Используйте Blu-Tak, чтобы предотвратить скольжение и смягчить падения.

Прикрутите разъем SMA к корпусу. Подключите другой конец кабеля к плате.
Накройте аккумулятор пластиной, стороной с выступами вверх. Пластина аккумулятора также удерживает SMA от вращения.
Это всего лишь пластик, поэтому имейте в виду, что латунь может содрать пластик и вращаться. Вероятно, это не проблема с короткими антеннами. Возможно, вы захотите использовать каплю суперклея, чтобы прикрепить SMA к корпусу.
Вы также можете прикрепить и полностью затян��ть внешнюю угловую перемычку SMA или антенну, которую планируете использовать, сохраняя при этом доступ к обеим сторонам разъема.

Вставьте кабель в держатель платы и проложите провод, как показано.

Вставьте проставку в отверстия держателя платы. Сохраните все это вместе, используя больше Blu-Tak.

Вставьте держатель платы в основной корпус (вам нужно начать со стороны, где нет USB-порта). Убедитесь, что кабель большей частью находится под пластиной аккумулятора, не спутан и не вызывает напряжения (Возможно, пластину аккумулятора нужно переделать?)

Используйте кусок необработанной нити в небольшом боковом отверстии, чтобы скрепить все вместе.
