Солнечная станция Мештастик

Я выпустил первую версию маршрутизаторной станции Meshtastic в марте 2024 года. С тех пор я многому научился, разработал собственную печатную плату материнской платы Meshtastic и полностью изменил свой первоначальный дизайн. Результатом является вторая версия.

Почему другая версия? Потому что меня не устраивал мой первый роутер Meshtastic. Предыдущая солнечная панель, которую я использовал, имела низкую выходную мощность, прошивка, работающая на RAK19007+RAK4631, «зависала» почти раз в две недели, и единственным решением был перезапуск (что означало поездку на крышу), а система питания/зарядки не была хорошо спроектирована.

Плата RAK19007 с модулем RAK4631, которую я использовал в своем первом роутере, должна питаться от солнечной панели, но у нее отсутствует MPPT и она ограничена напряжением 5,5 В или меньше. На практике это означает, что к этой установке необходимо добавить какое-то солнечное зарядное устройство MPPT для аккумуляторов.

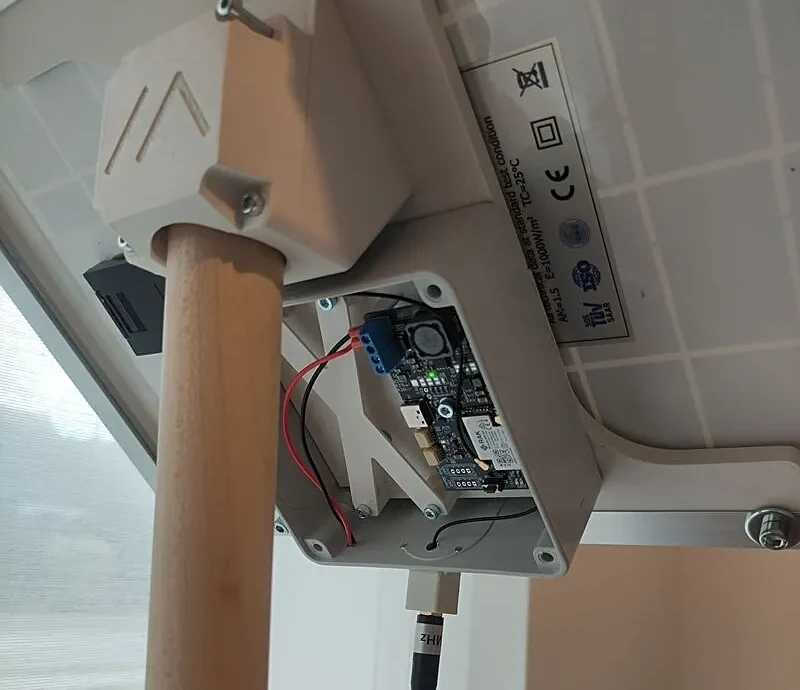

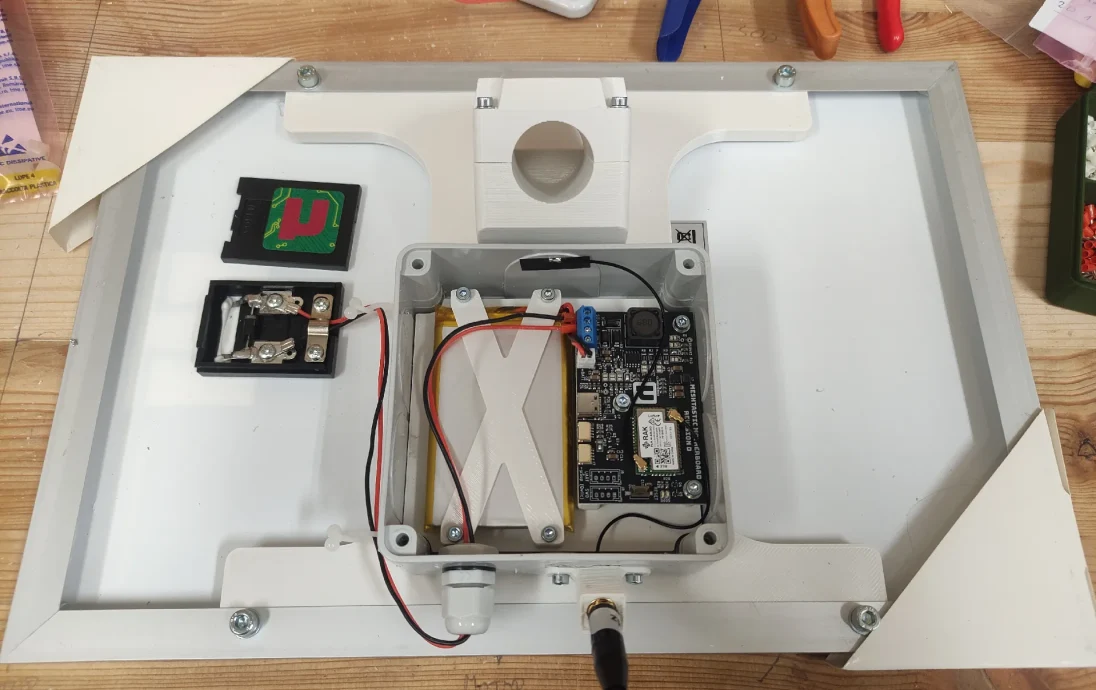

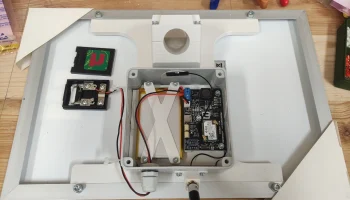

Когда я начал собирать компоненты для этой второй версии станции Meshtastic, я понял, что проще и практичнее спроектировать собственную электронику со встроенным MPPT и зарядным устройством для различных типов аккумуляторов (Li-Ion, LiFePo, LTO,...). Так родилась моя новая материнская плата и этот дизайн для Meshtastic. Вы можете купить его в моем магазине Lectronz.com.

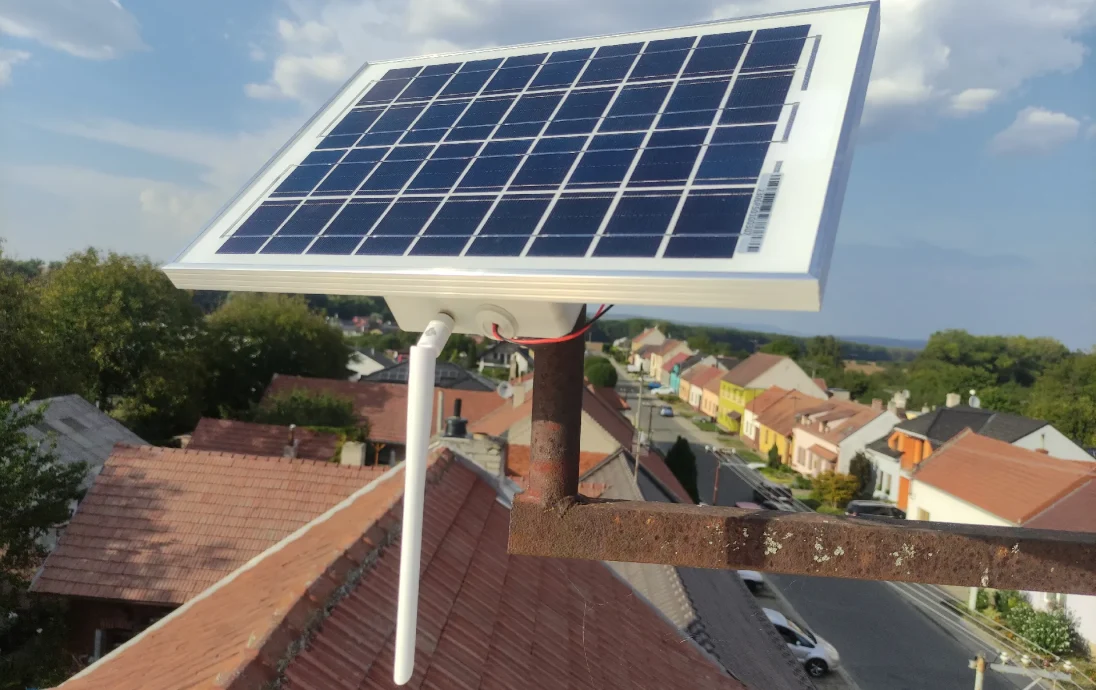

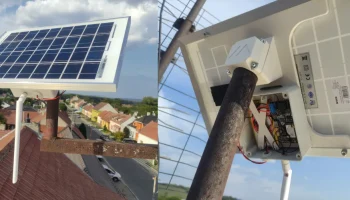

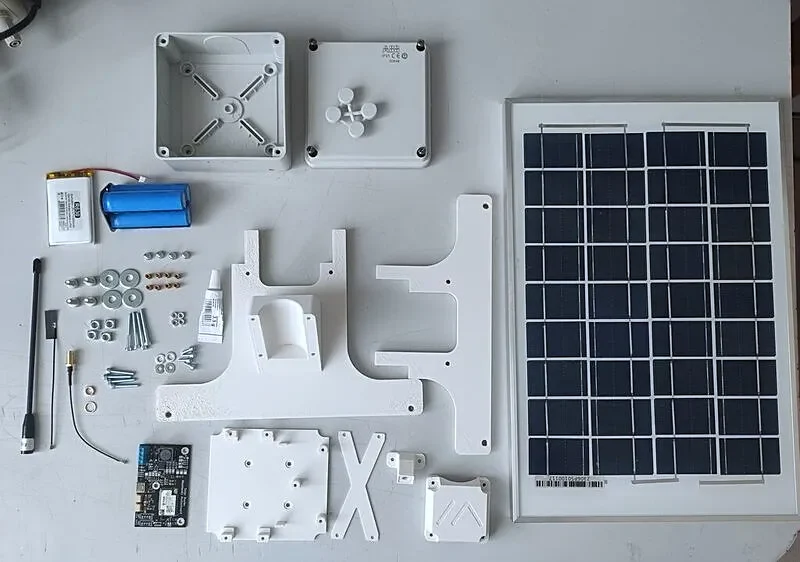

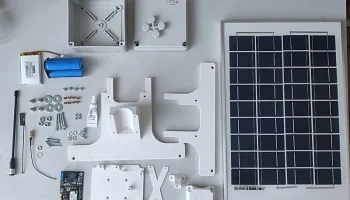

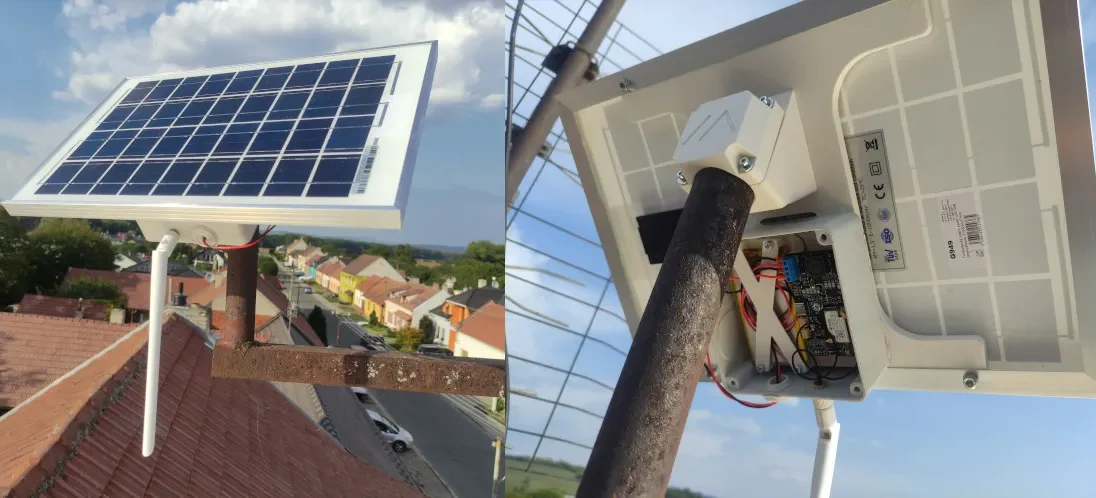

Новая электроника позволила мне использовать более крупную и мощную солнечную панель, поэтому я пошел на полную переработку, и вот результат. Документация и фотографии сборки доступны на моем сайте (текст на чешском языке).

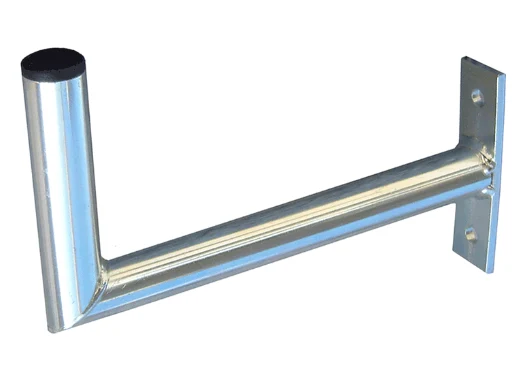

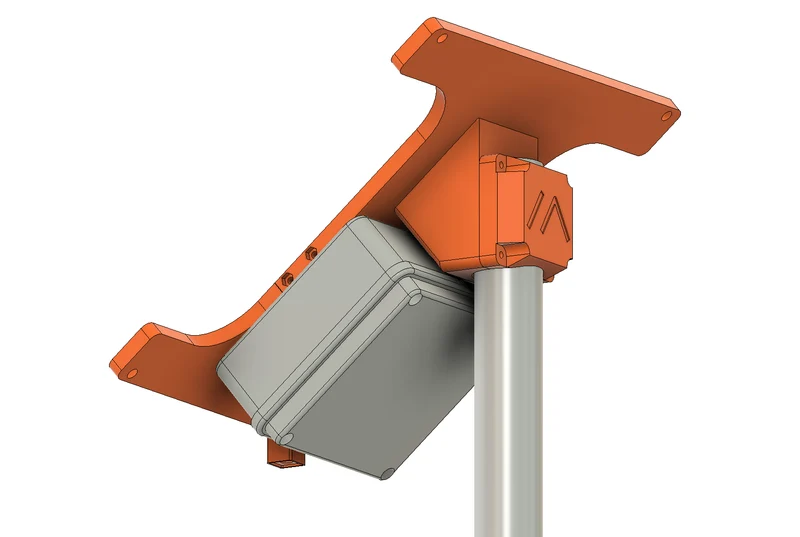

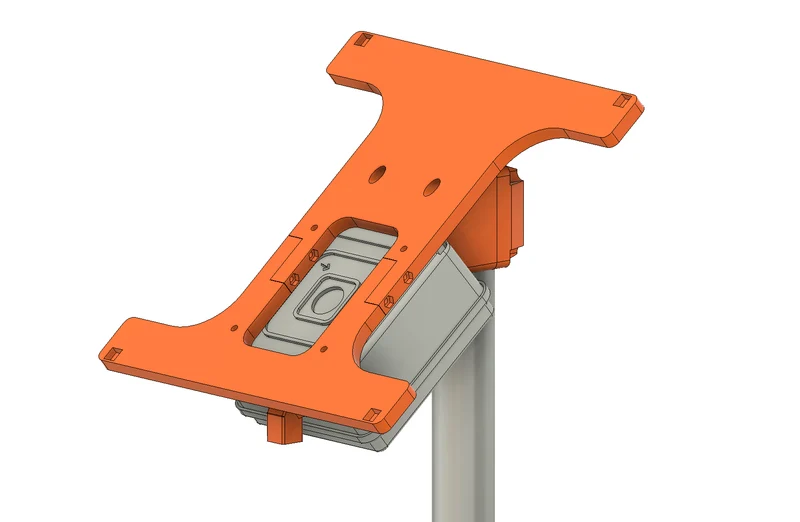

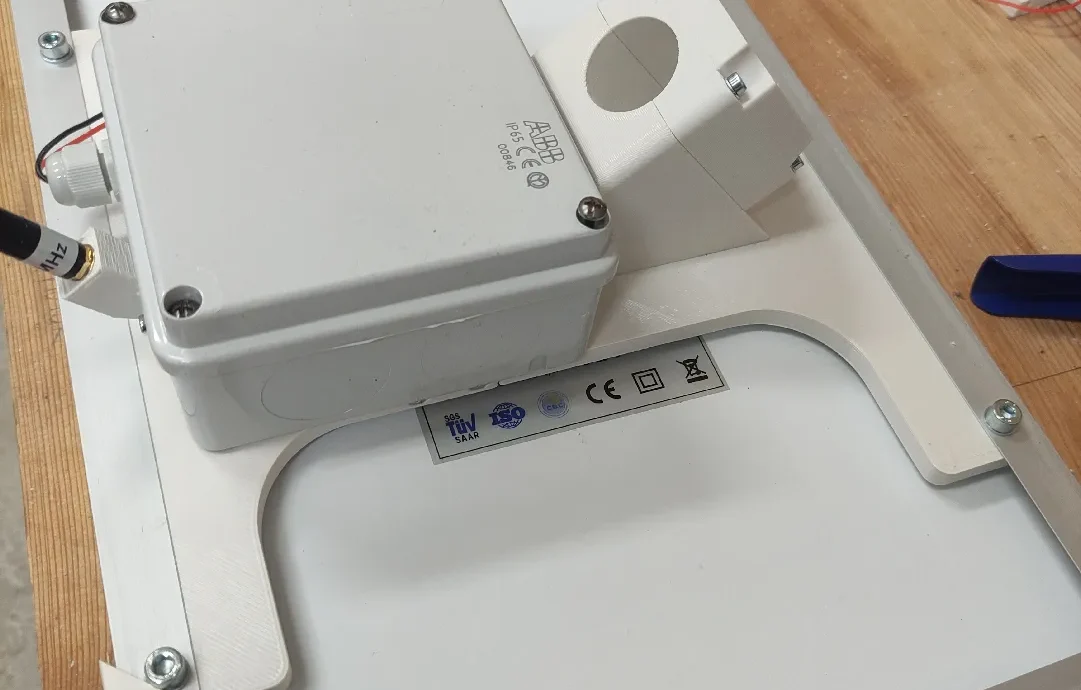

Станция предназначена для установки на антенный кронштейн диаметром 28 мм, ⌀34 мм или ⌀40 мм. Убедитесь, что вы выбрали правильные файлы для печати.

Инструкции по печати
Сопло: 0,6 мм (0,2 мм тоже подойдет, но 0,6 мм быстрее и результат сильнее)
Высота слоя: 0,35 мм (для сопла 0,6 мм)
Заполнение: 15-20 %
Опоры: нет (для части C: только на рабочей пластине, органическая опора)
Поля: 6 мм (для деталей A и B; ASA деформируется во время печати, если у вашего принтера нет обогреваемого корпуса)
