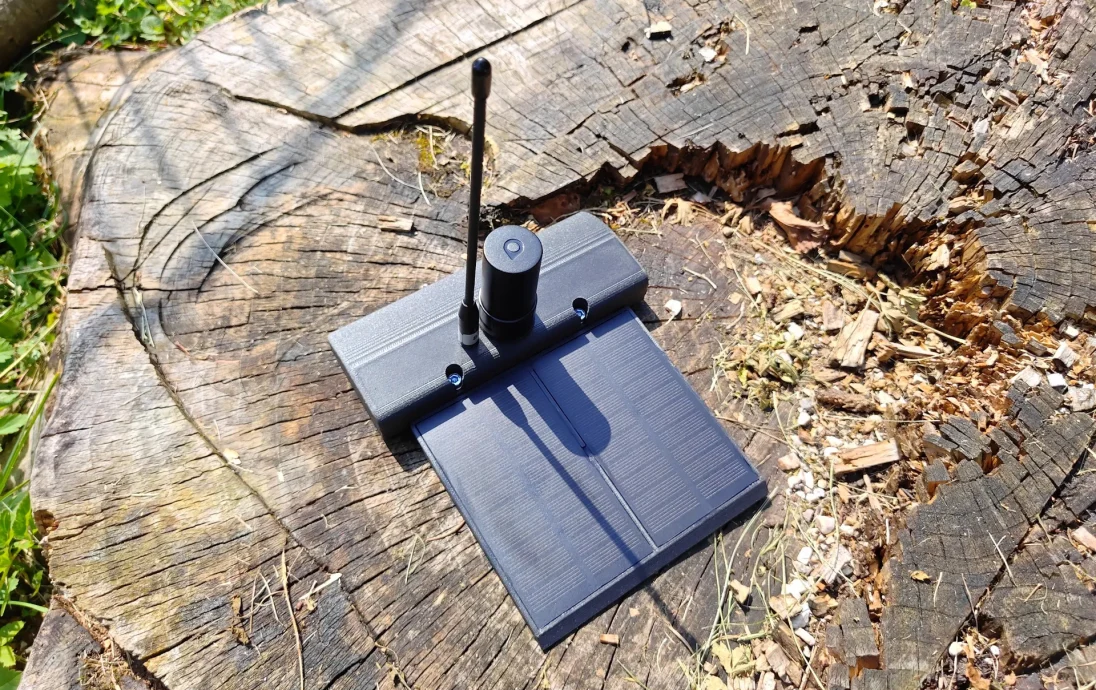

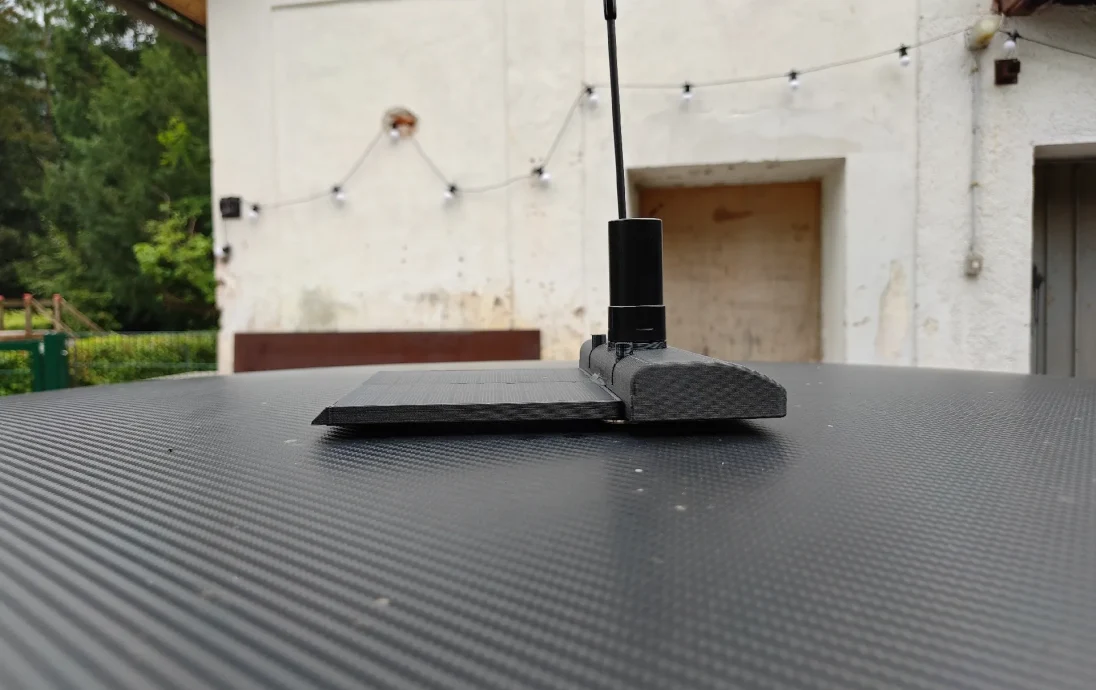

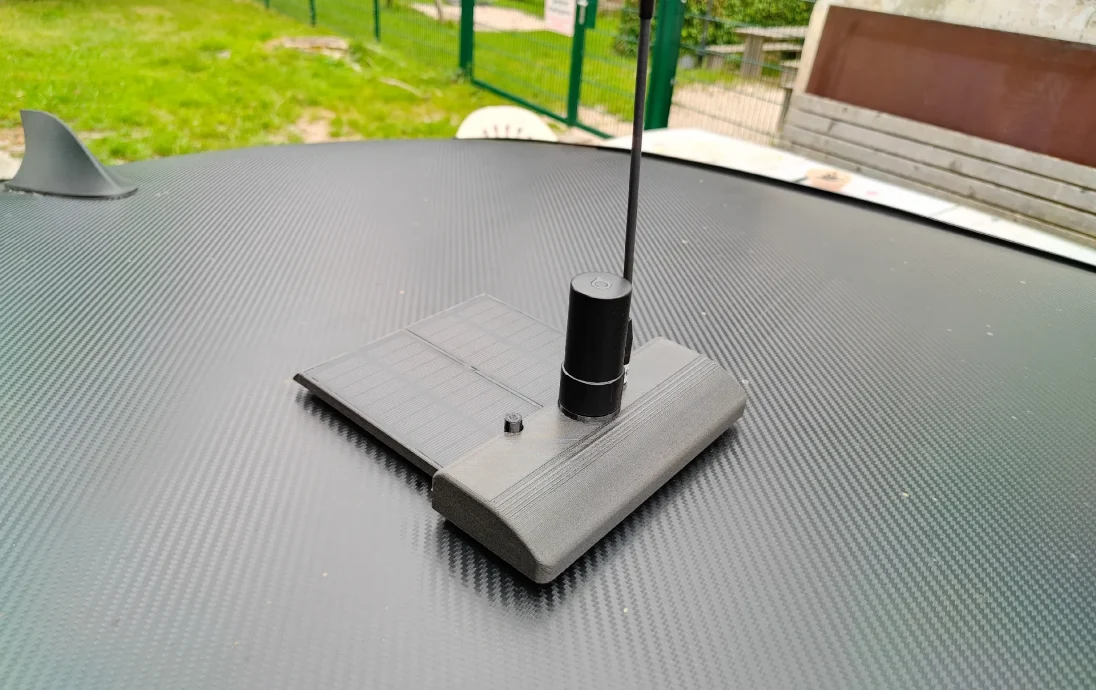

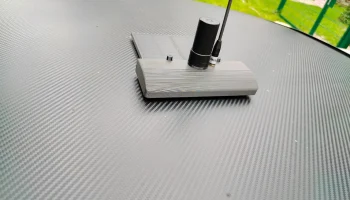

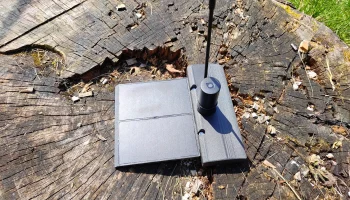

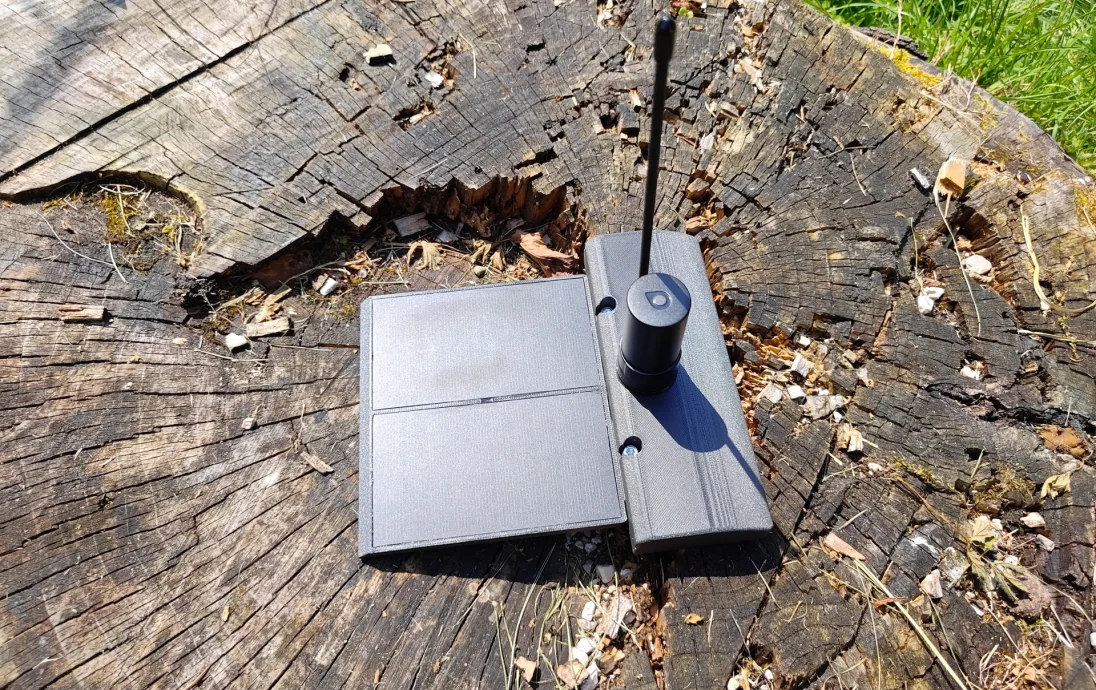

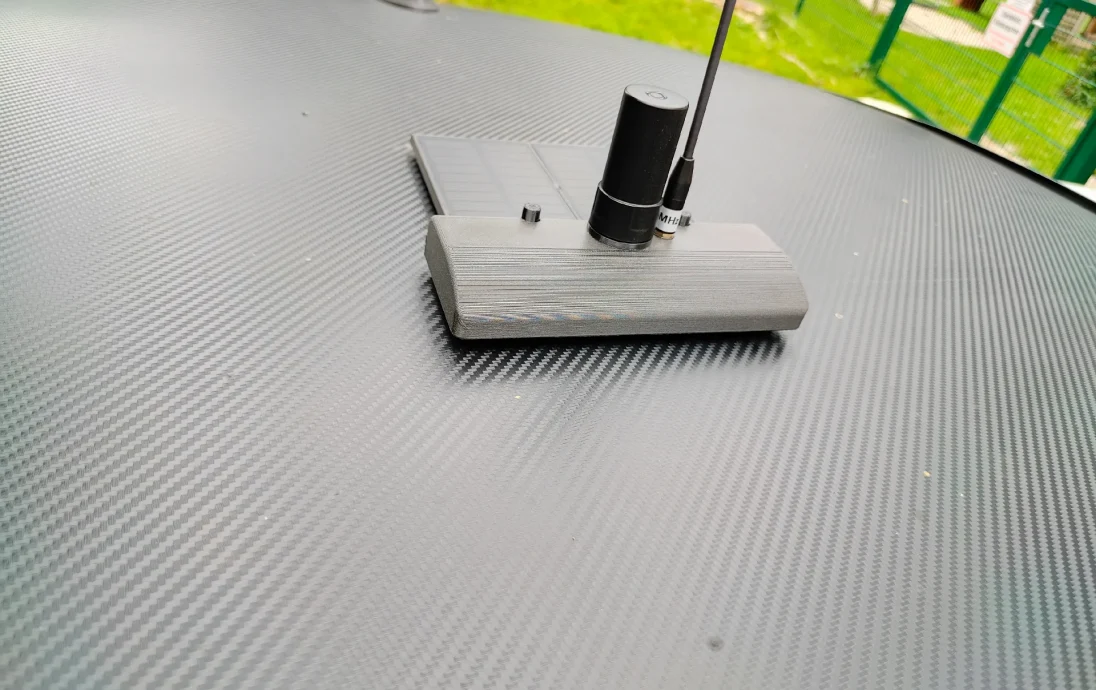

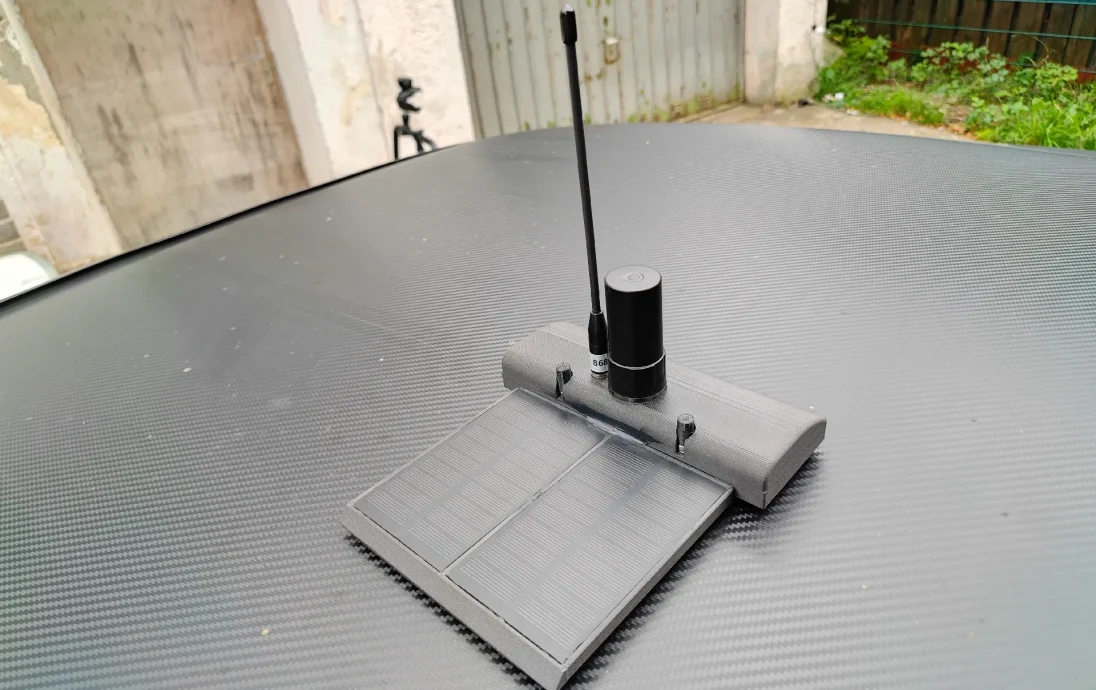

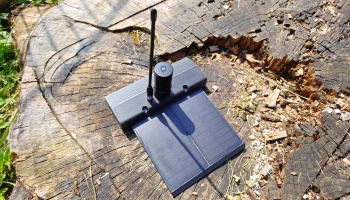

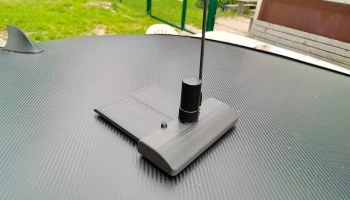

Узел автомобильного GPS-трекера Meshtastic Faketec на сол..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Спасибо концепту Blackout за этот потрясающий дизайн!

Список запчастей:

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Саморезы: M3 x 8 мм.

https://de.aliexpress.com/item/1005008658505044.html

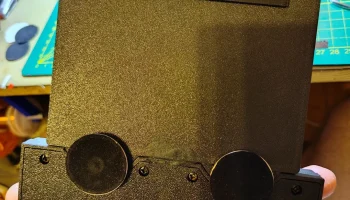

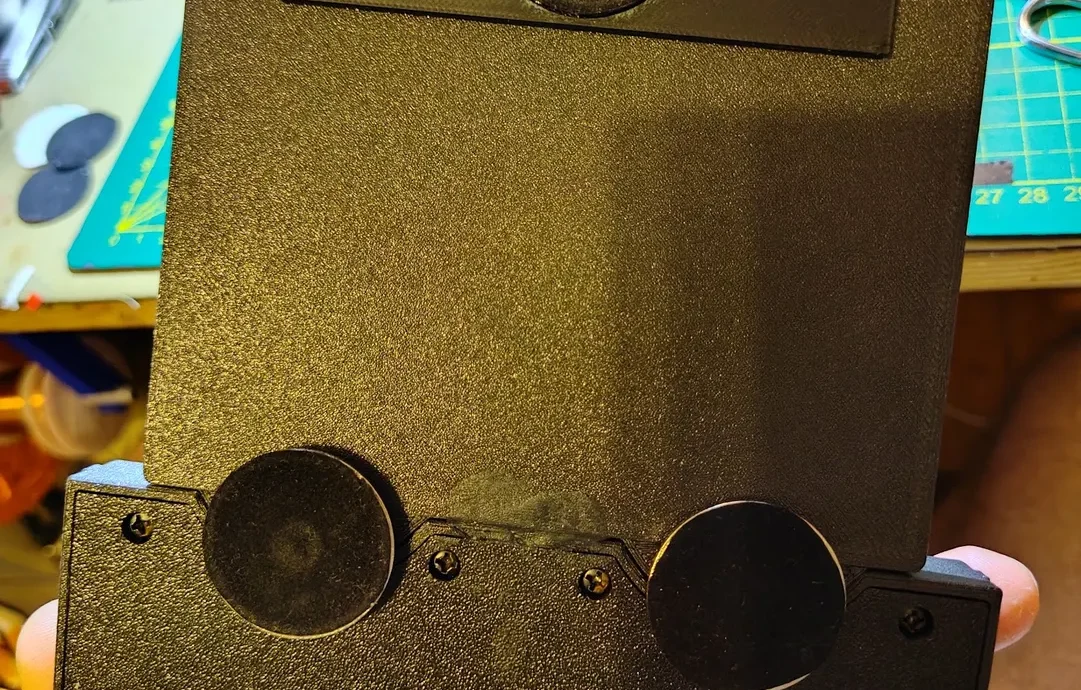

Магниты:

Gvolatee 6 Stück Neodym Magnete Extra Stark Haltekraft 25 KG Kraft 32 X 5 мм, Multifunktions Senkkopf Rundmagne Topfmagnet mit Schrauben für Badezimmer, Küchen Kühlschrank, Büros, Lager, Garage: Amazon.de: Bürobedarf & Schreibwaren

Лора Антенна:

Мягкая антенна Nb-iot/LORA для БПЛА, Funkmodul Abbildungübertragung Datenübertragung 840-868-915-923-902-928 МГц Антенна SMA-Stecker АлиЭкспресс

IPEX — SMA: 2x 1.13IPXK-SMAK 8 СМ

Кабель IPX 1,13, гнездовой разъем SMA к UFL/U.FL/IPX/кабелю с низкими потерями IPX к (RP)SMA Pigtail Удлинительный кабель для антенны Wi-Fi АлиЭкспресс

Солнечная панель: минимум 2 шт. Ссылка ведет на пакет из 20 штук, который я получил, но вы можете найти и меньшие количества, или любую другую солнечную панель того же размера.

Солнечная панель Solarzelle Monokristallines, 1 Вт, 5 В, монокристаллическая солнечная панель из ПЭТ, DIY Solarladegerät Bildungskits 107*61 мм, 20 шт./лос — Алиэкспресс

GPS-антенна: HA-302

RTK GNSS антенна, высокоточное позиционирование спирали, БПЛА, беспилотный автомобиль, корабль, GPS L1 L2 L5, ГЛОНАСС Beidou Galileo SMA, водонепроницаемый — AliExpress 509

GPS-модуль: одиночный модуль

Двухрежимный модуль GPS + BDS Beidou, спутниковый навигатор для управления полетом, замена ATGM336H, для NEO-M8N — AliExpress 502

2 винта с потайной головкой M4x 25 мм + пружинная шайба + гайка

1 винт с потайной головкой M4x10 мм + пружинная шайба + гайка

ДОПОЛНИТЕЛЬНО:

Солнечное зарядное устройство для более эффективной зарядки даже в условиях низкой освещенности.

Контроллер заряда солнечной батареи Mppt 1a 4,2 В 3,7 В 18650 Lipo литий ионный аккумулятор, модуль зарядного устройства Sd05crma, солнечная панель Зарядка аккумулятора АлиЭкспресс

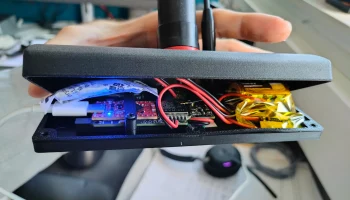

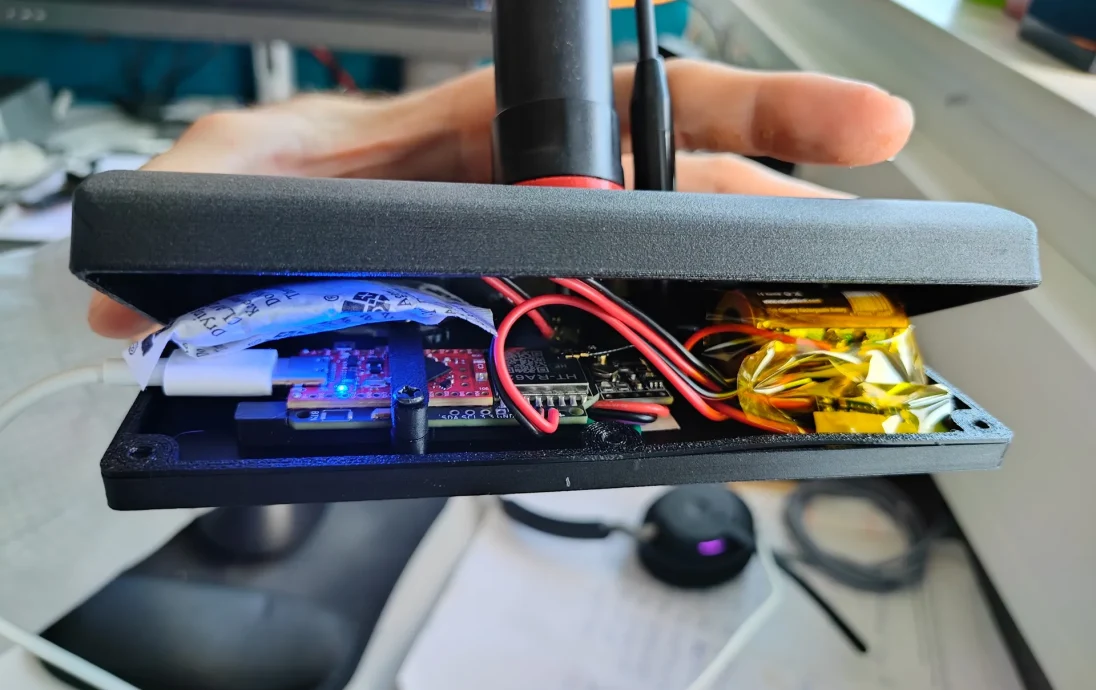

Дополнительные вещи, которые вам понадобятся: провода, аккумулятор (все, что вы можете разместить), эпоксидная смола для герметизации и фиксации внутренней части розеток SMA антенны. силикон. Какой-то защитный тонкий слой для магнитов, чтобы он не царапал краску вашего автомобиля.

Солнечная панель напрямую подключается к аккумулятору Pro micro + и — на плате Faketec Rev.B на случай, если вы не собираетесь использовать солнечное зарядное устройство.
