RAK Wisblock Meshtastic Крепление на окно для солнечных б..

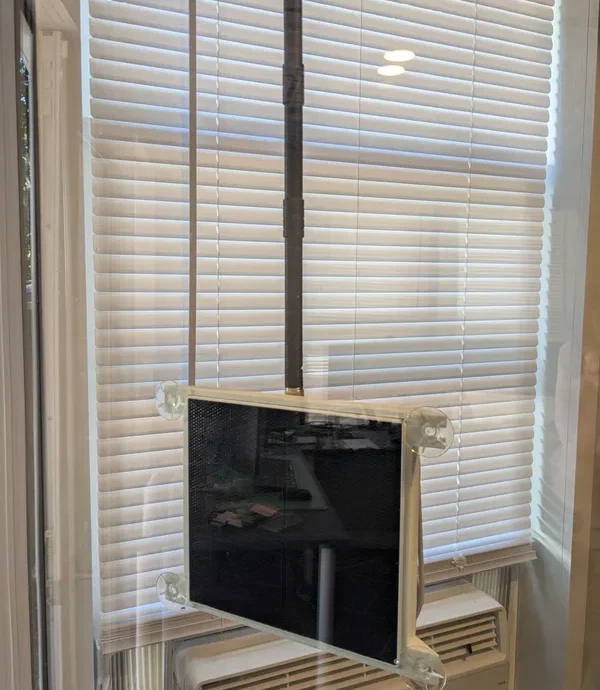

Это монтируемое на окно солнечное зарядное устройство для радиостанции Wisblock Meshtastic. Он использует 4 присоски для крепления к окну без отверстий и удерживает солнечную панель мощностью 5 Вт, чтобы все было пополнено.
Все детали должны быть напечатаны из АБС-пластика или другого материала, выдерживающего прямые солнечные лучи. Напечатано с заполнением 25 %, поэтому потребуются опоры. Для более крупных частей рекомендуется исп��льзовать плоты, чтобы предотвратить подъем.

Распечатанный список деталей
1X Солнечная рама
1X основной корпус
1 обложка
1X зажим для аккумулятора
4 вкладки для управления кабелями

Список приобретенных запчастей:
Солнечная панель:
https://www.amazon.com/dp/B09CYWCCCY?

Комплект винтов:
https://www.amazon.com/dp/B07ZH9GJWP

ВисБлок:
https://store.rakwireless.com/products/wisblock-meshtastic-starter-kit?variant=43884034621638

Болт М6:
https://www.amazon.com/Socket-Stainless-SG-TZH-Spanner/dp/B0BDY9ZNJJ

Батарея:
https://www.adafruit.com/product/328

Присоски:
https://www.lowes.com/pd/Hillman-Clear-Suction-Cup/1000037815

Обратите внимание на батарею: я использовал эту батарею Adafruit, так как она у меня лежала под рукой, но на самом деле на креплении батареи достаточно места, чтобы использовать любой LIPO меньшего или того же размера.

Снимите металлические крючки с присосок и прикрепите их к раме солнечной батареи. Есть небольшие меры разрядки, которые закрепят их на месте.

Положите солнечную панель под раму и протяните USB-кабель через самое большое отверстие основного корпуса.

Используйте четыре винта M2,6x6, чтобы прикрепить корпус к раме. Используйте болт М6, чтобы закрепить солнечную панель. Обратите внимание, что солнечная панель не симметрична, поэтому вам может потребоваться повернуть ее, чтобы отверстие для болта совпало правильно.

Прикрепите язычки для прокладки кабелей к стойкам в углу, они должны плотно прилегать и удерживать свое положение.

Оберните USB-кабель солнечной панели вокруг стоек и под выступами в форме буквы U.

Используйте вырез в нижней части корпуса, чтобы пропустить USB-кабель, и обязательно подсоедините прилагаемый адаптер Micro-USB — USB-C.

Используйте четыре винта M2,6x6, что��ы закрепить Wisblock на раме. Пропустите косичку антенны через отверстие вверху. Обязательно прикрепите антенну.

Подключив антенну, подключите USB-кабель питания и аккумулятор к Wisblock.

Прикрепите небольшой кусочек двусторонней ленты или пенопласта к зажиму для аккумулятора.

Используйте три винта M2,6x6, чтобы закрепить зажим аккумулятора на аккумуляторе.

Используйте четыре винта M2,6x8, чтобы прикрепить заднюю крышку.

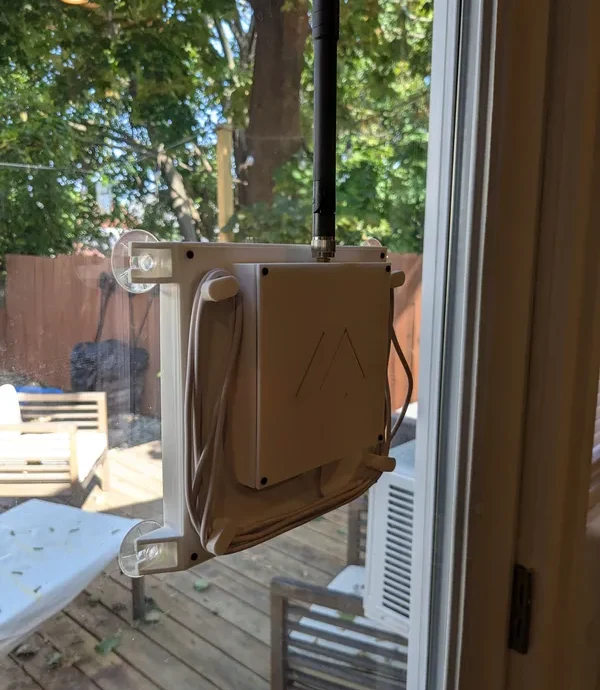

Прикрепите прибор к ближайшему солнечному окну и увидимся на сетке!
