Чехол T-Beam Meshtastic iDroid

Модель доступна на Onshape для ремиксов и моддинга.
Бла, бла, бла часть:

Сделал это во время прохождения и завершения Metal Gear Solid V примерно в 2022 году, что натолкнуло меня на идею смоделировать и спроектировать корпус для моей пары Т-образных балок. На основе фотографий официального чехла iDroid для iPhone 5.

Список запчастей
Что печатать:
«Обязательно — Front Panel.stl»
«Требуется x2 — Button.stl» (напечатайте 2 для стандартной настройки или 3, если вам нужен доступ к кнопке сброса с востока)
«Обязательно — Reset Button.stl» (не требуется, если вы печатаете три кнопки)
«Обязательно — Electronics Housing.stl»
Ваш выбор батареи (выберите один):
(Файлы с надписью «Battery EZ...» облегчают печать модели со спинкой без мебели, аналогичной моему прототипу)

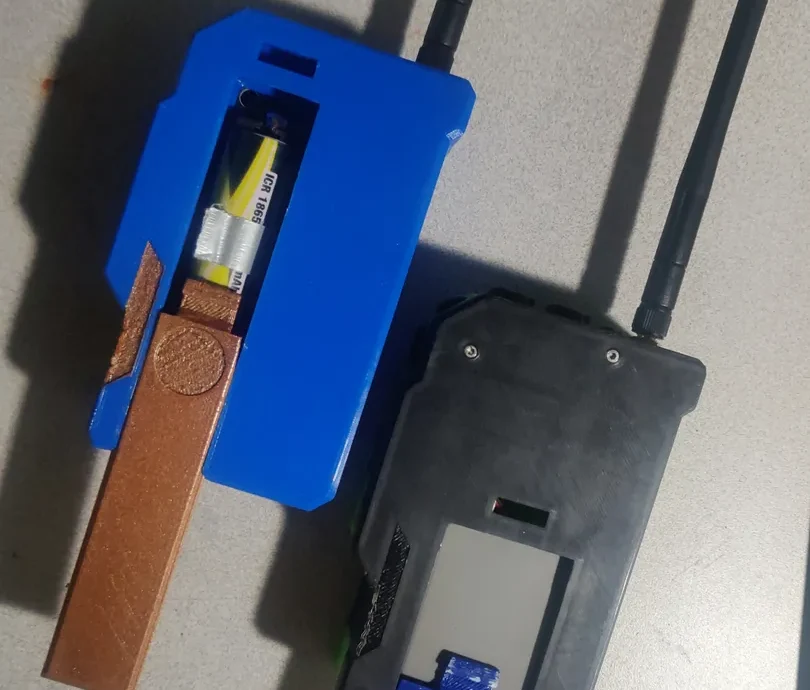

18650
«Батарея — 18650.stl» или «Батарея EZ — 18650.stl»
«Крышка батарейного отсека — 18650.stl»

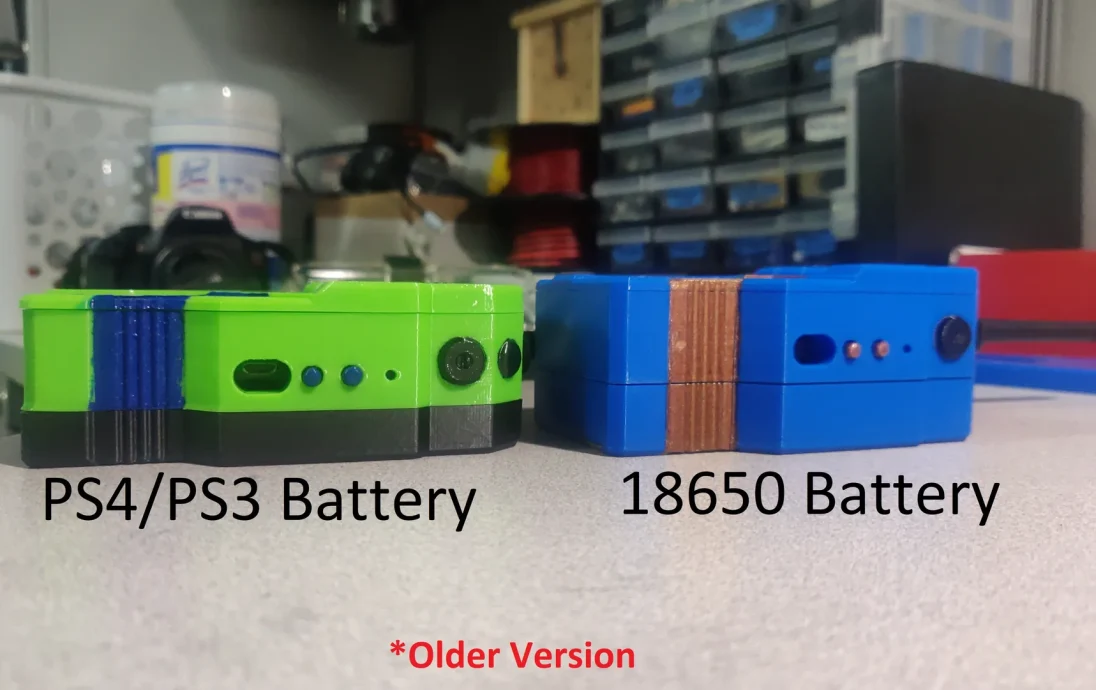

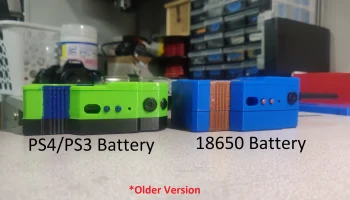

PS4 — Батарейки для PS3
«Батарея — PS4-PS3.stl» или «Батарея EZ — PS4-PS3.stl»
«Крышка батарейного отсека — PS4-PS3.stl»

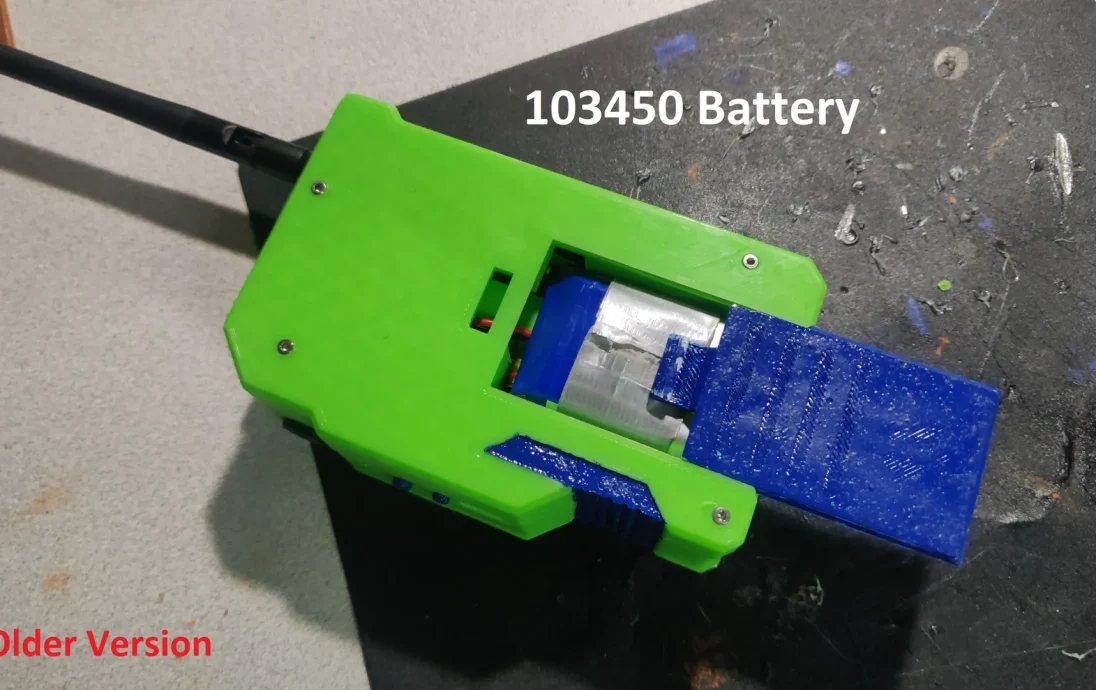

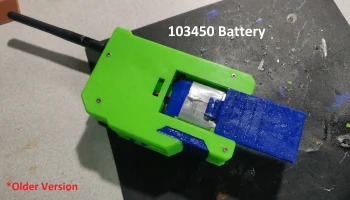

103450
«Батарея — 103450.stl» или «Батарея EZ — 103450.stl»
«Крышка батарейного отсека — 103450.stl»
Батарея странной формы размером 101x27 мм (которую я спас)
«Батарея — 101х27.стл»

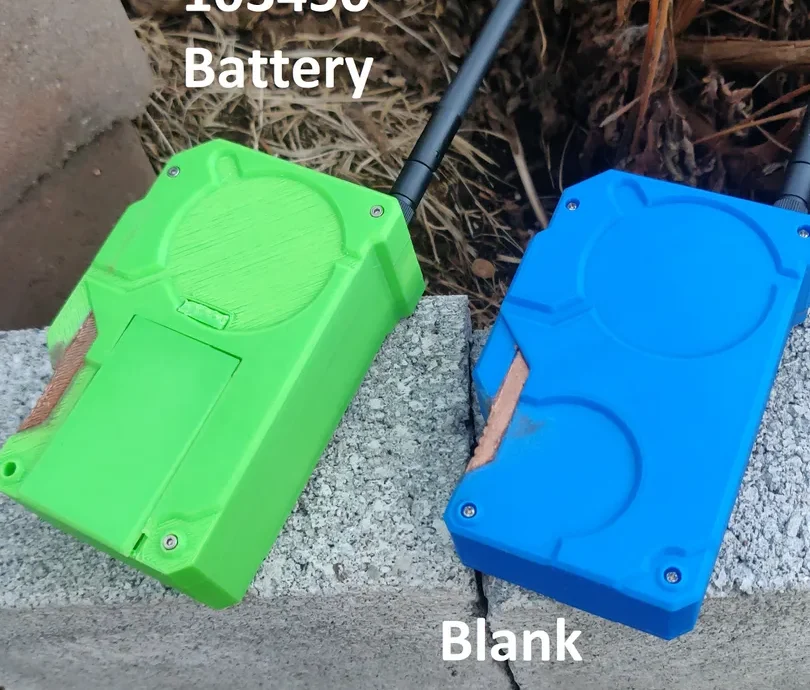

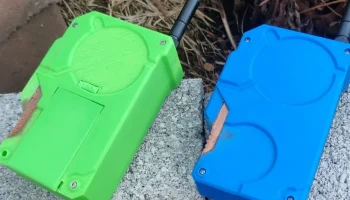

Пустой
«Батарея — Бланк.stl»
Печать Примечания:
Почти все детали нуждаются в поддержке, кроме «Battery — Blank.stl» или их аналога «EZ».
Я распечатал и протестировал большинство моделей из PLA, поэтому не гарантирую, что они будут напечатаны и подойдут для других материалов.
Перед печатью не забудьте покрасить слайдер и акценты в предпочитаемый вами цвет. Надписи сложно рисовать, особенно распылением.
Необходимые материалы:
LILYGO TTGO T-Beam (протестировано с версией V1.1, но более новые версии, такие как M8N или SX1262, могут работать, поскольку размеры выглядят схожими, но я не гарантирую это, поэтому проверьте модель Onshape для проверки)
0,96-дюймовый OLED-дисплей I2C
Ваш выбор антенны
Удлинительные кабели:
6-дюймовый (дюймы) удлинительный кабель SMA с прямоугольной розеткой и SMA с наружной резьбой (розеточный конец должен быть расположен под прямым углом)
20 см 4-контактный удлинительный кабель JST-XH «папа-папа»
Чтобы сделать один:
x4 провода 20 см, 22AWG/калибр
x2 разъема JST-XH «папа»
Если вы не устанавливаете батарею 18650
x2 провода 10 см 22AWG/калибр
x1 гнездовые разъемы JST-XH
Винты:
Для файлов «Требуется — Передняя панель.stl» и «Требуется — Корпус электроники.stl»:
x4 Цековка M2x5 мм (крепит переднюю панель к корпусу)
Зенковка x4 M2x8 мм (крепит OLED-дисплей к передней панели)
x4 Нейлоновая гайка M2 (для крепления OLED к передней панели со стороны печатной платы)
x3 Зенковка M2x4 мм (крепит Т-образную балку к корпусу)
Ваш выбор батареи (выберите один):
Все аккумуляторы (18650, PS4, PS3, 103450 и т.д.)
X4 M2x12мм Цековка
«Батарея — Бланк.stl»
x4 Цековка M2x5 мм или M2x6 мм
Материалы за сценой:

Я начал это где-то в середине апреля, взяв за основу чехол iDroid для iPhone 5 от Sentinel Co. Ltd., но с учетом некоторой модульности. Закончил свой первый функциональный прототип без мебели в начале мая 2022 года. Я планировал опубликовать эти модели, но вид крысиного гнезда функций и необходимость написать полную инструкцию отпугнули меня на не��оторое время.

До февраля 2023 года я принял новогоднее решение публиковать больше своих творений на сайте, как это, поэтому я начал убирать свой беспорядок, улучшать его, добавлять детали к немеблированной задней части и добавлять поддержку других батарей, которые у меня валяются или которые можно найти в моем доме. Написание инструкции в формате PDF займет некоторое время, поэтому сейчас я перечислю необходимые материалы.
