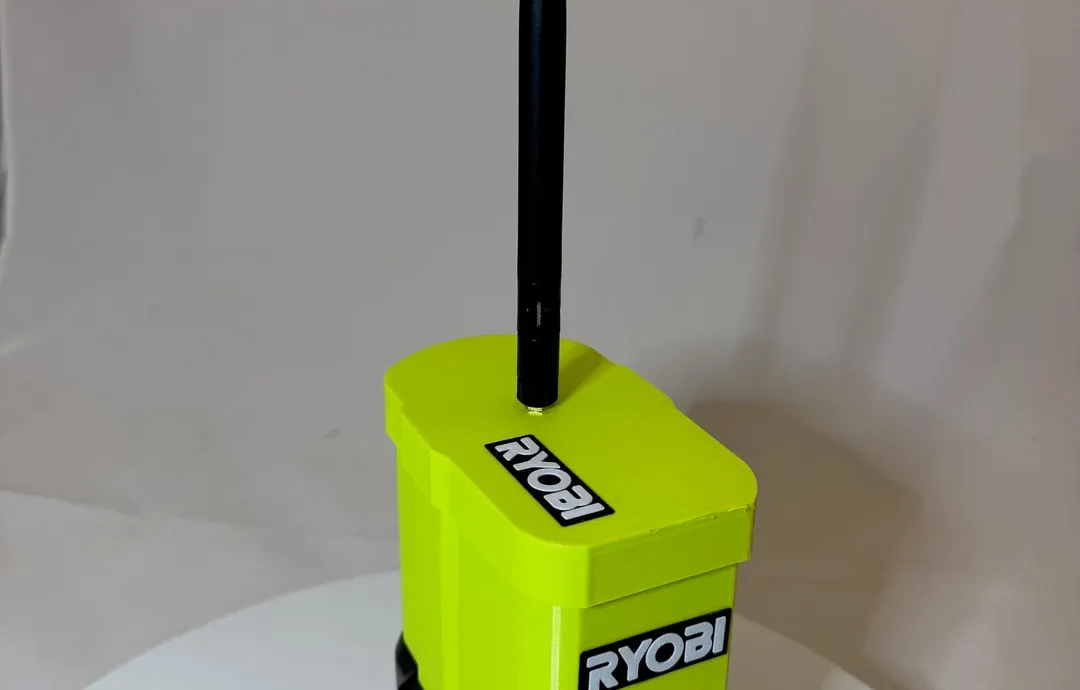

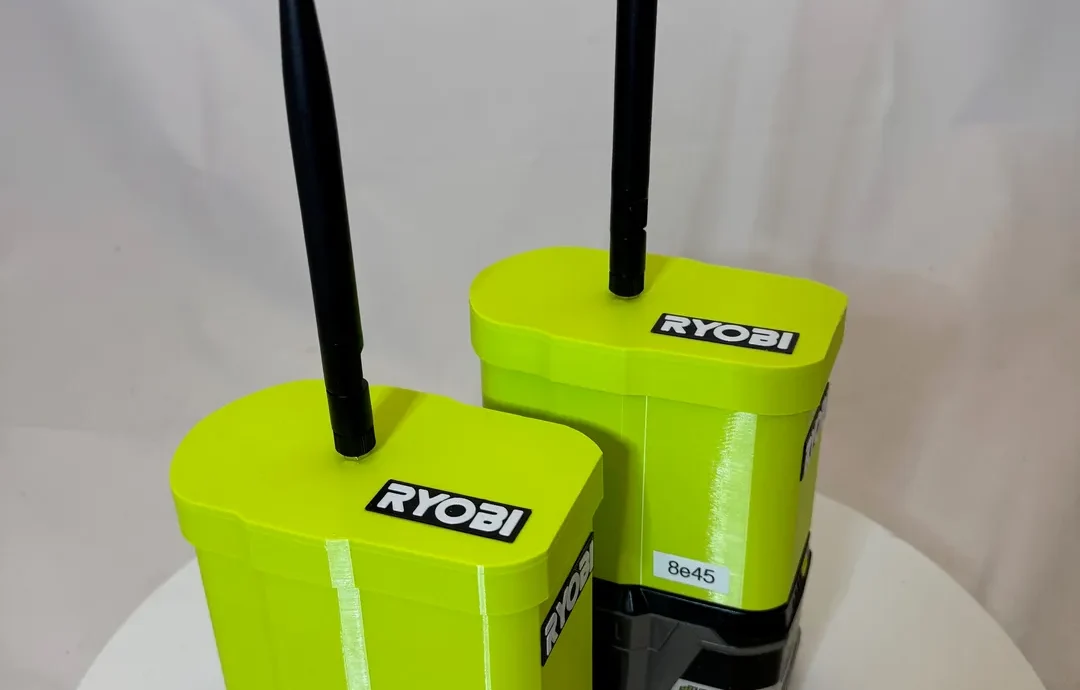

Базовая радиостанция RYOBI Meshtastic 18 В для датчиков I..

Я люблю инструменты RYOBI. Прежде всего потому, что у них общая батарея. У меня их много заряжено и готово к работе. Я не могу сказать вам, сколько раз я брал в руки какое-то устройство, которым долгое время не пользовался, и батареи разряжались или протекали.

Meshtastic — относительно новая нелицензионная ячеистая радиосеть. В США он работает на частоте 915 МГц. Это отличный способ подключения небольших сенсорных устройств IOT. Он просто предназначен для отправки небольших пакетов текста/данных. Радиостанции имеют очень низкую мощность и обычно передают сигнал на расстояние до 1-2 миль. Прелесть ячеистой сети в том, что соседние узлы могут передавать информацию.

Meshtastic также можно использовать для связи между местными пользователями в случае отключения электроэнергии и вышек сотовой связи. В некоторых местах ретрансляторы расположены высоко в горах и могут покрывать радиус действия 20 миль и более.

Большинство пользователей в настоящее время используют экран своего телефона и Bluetooth для управления своими сетчатыми радиоприемниками. Более поздние мештастические устройства имеют собственные экраны/клавиатуры.

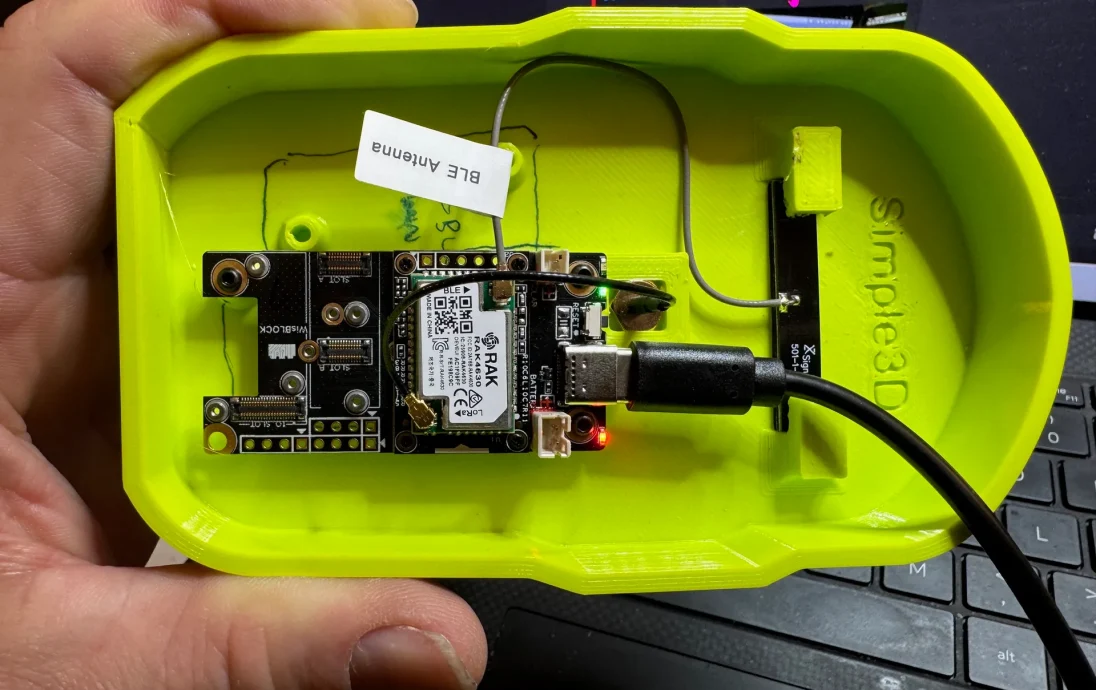

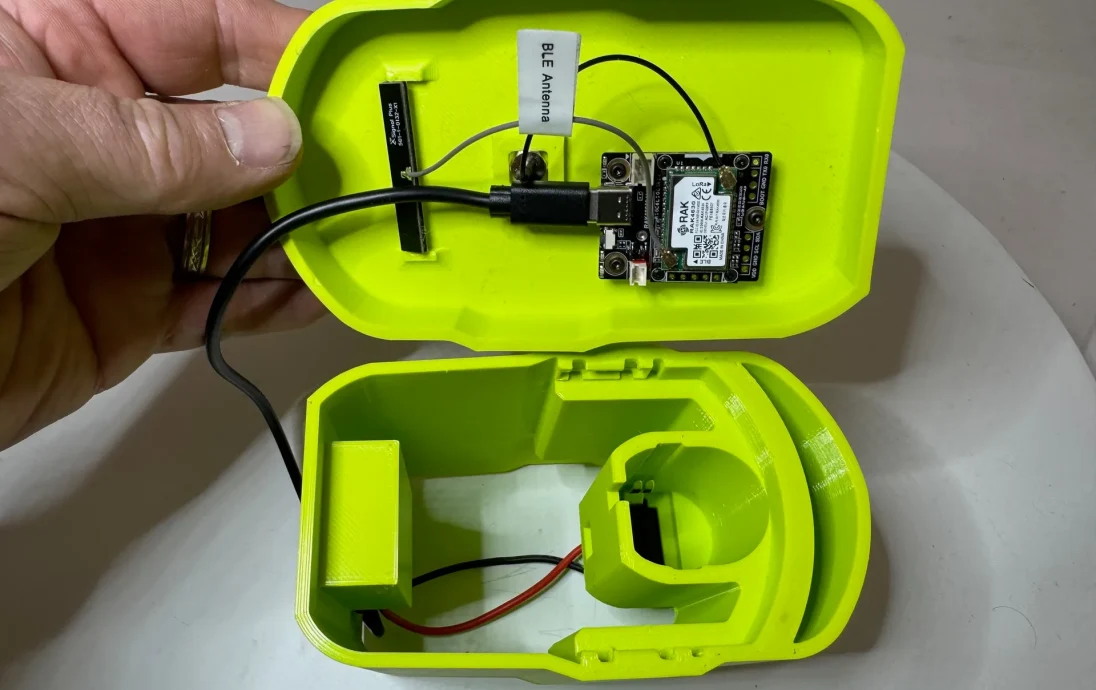

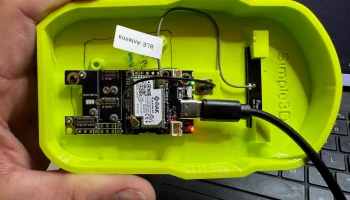

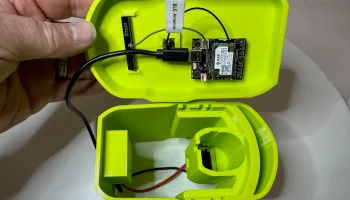

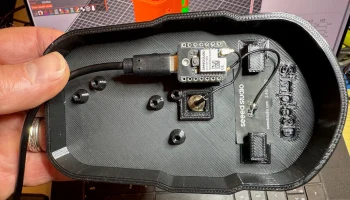

В настоящее время крышка проекта работает с радиоплатами RAK Wisblock Mini, RAK Wisblock и Seeed XIAO.

Чуть позже выложу видео с инструкциями...

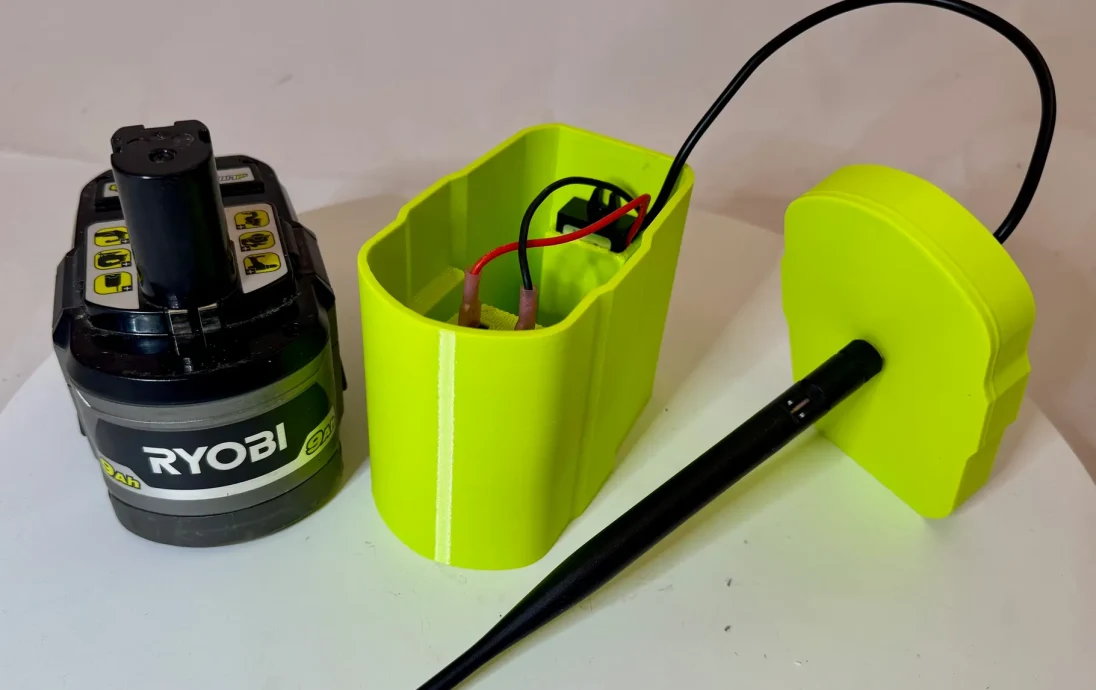

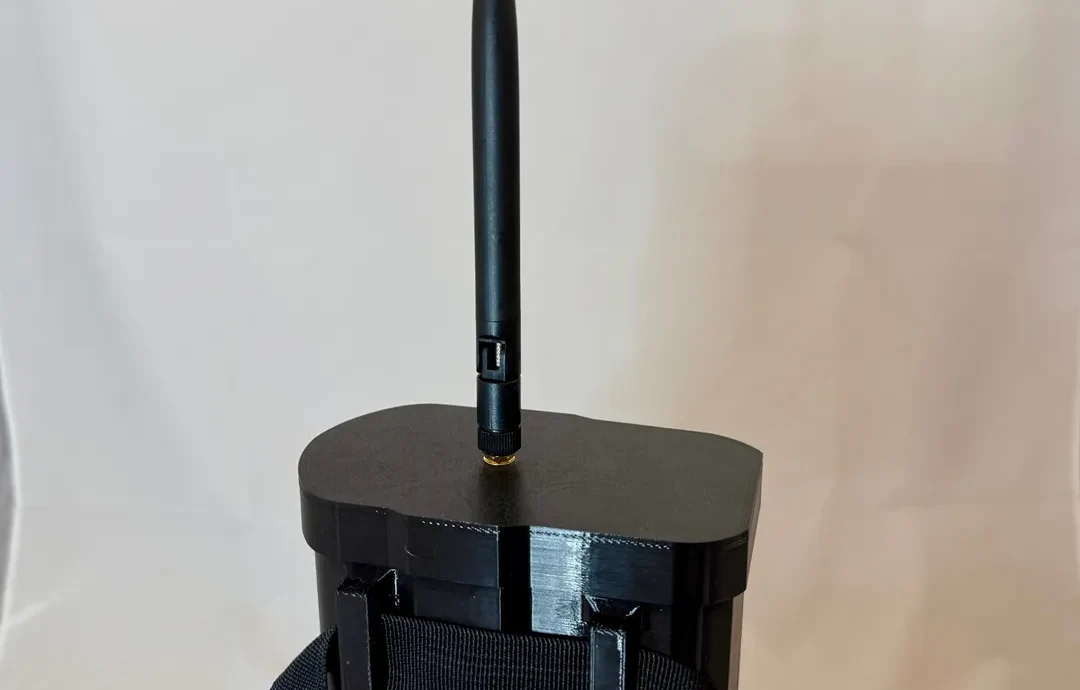

Примечание. Батареи не являются водонепроницаемыми! Посмотрите ремиксы. Я добавила дизайн с юбкой и аккумуляторным ящиком.

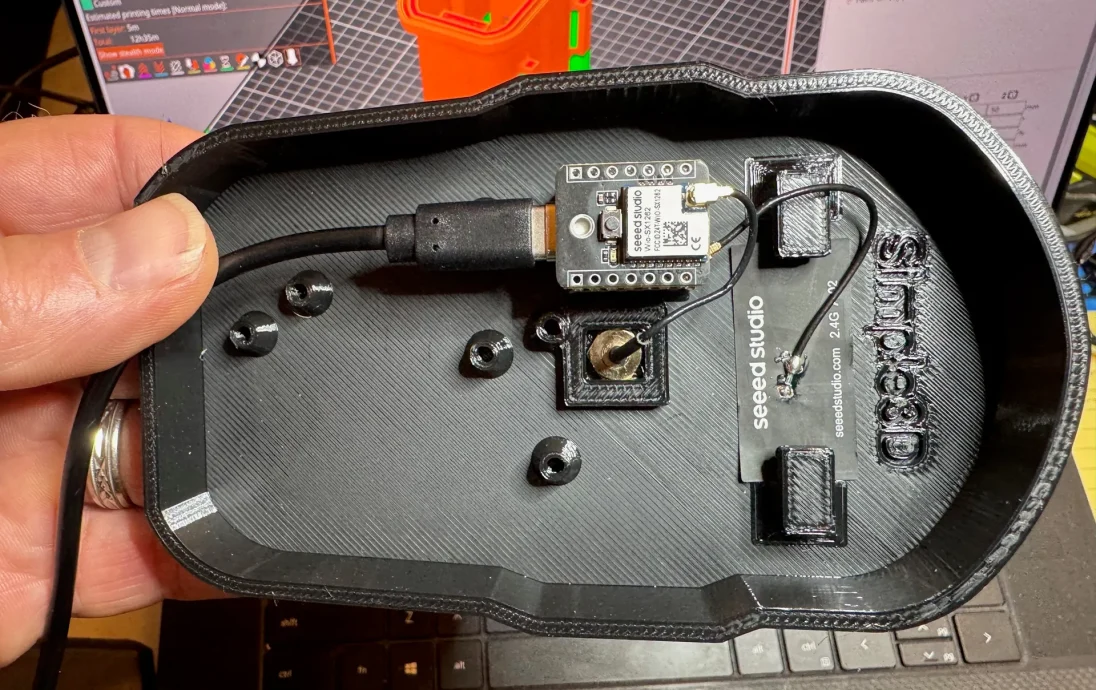

Я не в восторге от Seeed XIAO за 10 долларов. Процессор ESP очень энергоемкий, и мне нужен лучший способ сохранить его работоспособность. Возможно, я добавлю держатели для стяжек.

Обновление от 24 февраля 2025 г.: несколько человек спрашивали о времени автономной работы. С Wisblock Mini я получаю около 4 дней с аккумулятором емкостью 1,5 Ач, 11 дней с аккумулятором емкостью 4 Ач и 15 дней со старым аккумулятором емкостью 9 Ач.

Радио RAK Wisblock Mini Meshtastic (https://amzn.to/4aTJKK2)
Радио RAK Wisblock Meshtastic ( https://amzn.to/3Qw9pzf )
Сид Сяо ( https://www.seeedstudio.com/Wio-SX1262-with-XIAO-ESP32S3-p-5982.html )
Антенна LoRa 3dbi SMA 915 МГц (https://amzn.to/3Q9rW40)
Штыревая антенна SMA 915 МГц (https://amzn.to/3X0OTKm)
Аккумулятор RYOBI 18 В (https://amzn.to/4hT0mUB)
Зеленая нить Ryobi PETG (https://amzn.to/42NhN4o)
Понижающий преобразователь USB-C с 12-24 В на 5 В (https://amzn.to/4hvBqTb)

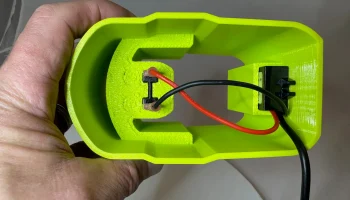

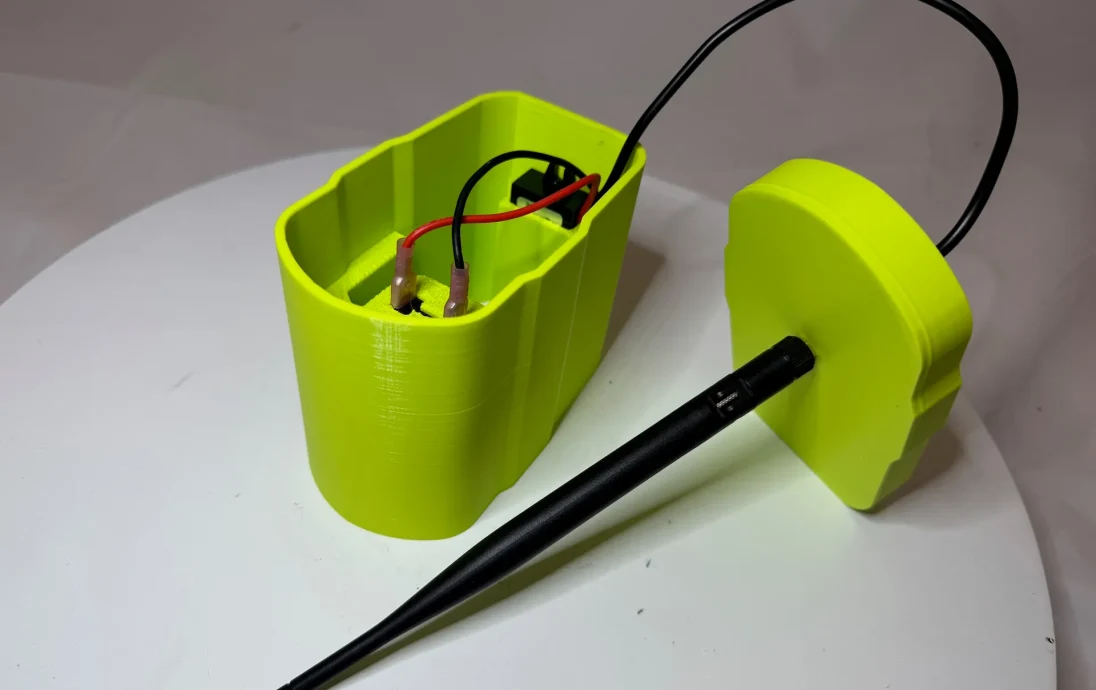

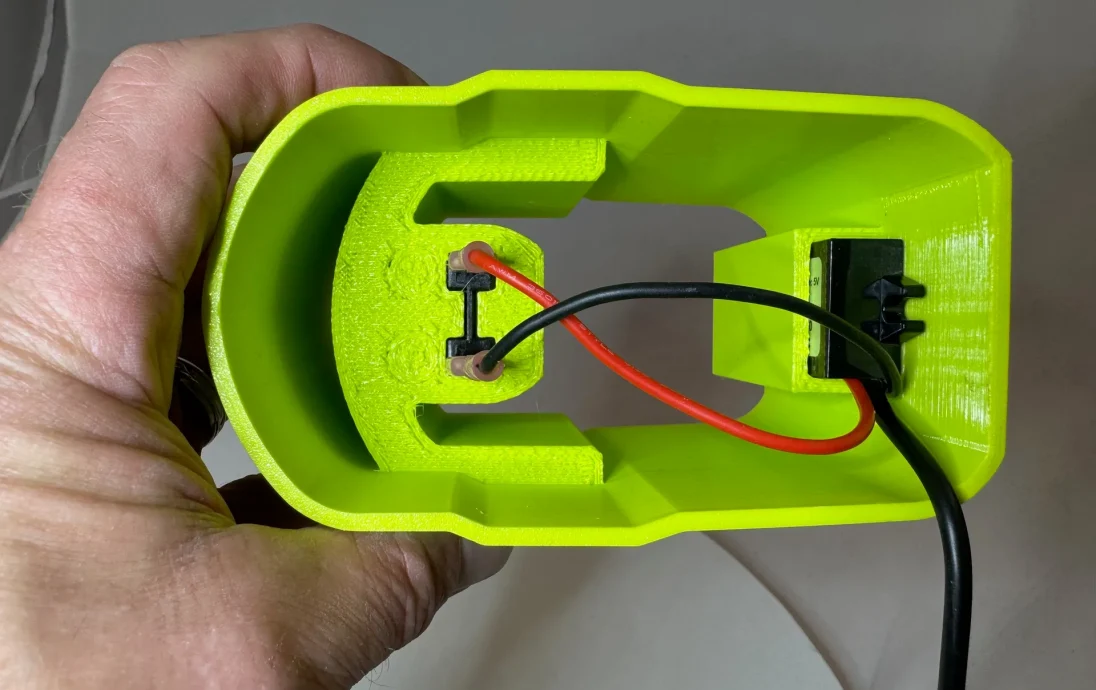

Клемма аккумулятора RYOBI (Держатель контактной пластины Homelite/Ryobi/Ridgid в сборе #HM-300001044 — Детали и аксессуары для инструментов — PartsWarehouse)
Изолированные гнездовые клеммы 1/4 дюйма (https://amzn.to/32hGPIb)
Латунные вставки с накаткой М2 ( https://amzn.to/4hJRCAB )
Болты с шестигранной головкой М2 (https://amzn.to/40KQG7A)
Нейлоновые крепежные ремни длиной 1 дюйм (https://amzn.to/40VXBuz)

Собранные портативные Meshtastic рации мне нравятся:

ЛИЛИЙГО Т-эхо ( https://amzn.to/4gAp0bB )
RAKwireless WisMesh Pocket V2 ( https://store.rokland.com/products/wismesh-pocket )
Seeed SenseCap T1000-E ( https://amzn.to/3Qw9pzf )

Инструменты:

Щипцы ( https://amzn.to/3iZzvrl )
Инструмент для зачистки проводов ( https://amzn.to/3aJLkyV )
Пресс с термовставкой ( https://amzn.to/42PGn4O )
