Meshtastic RAK19003 + корпус 2x18650

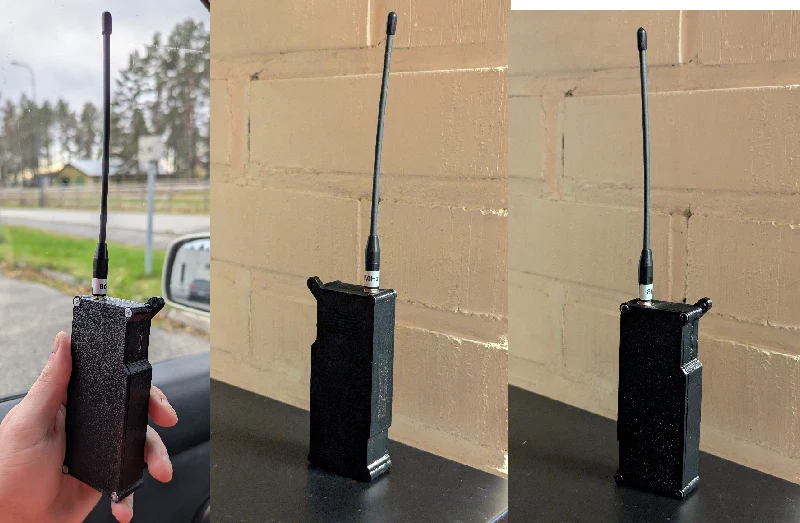

Это корпус моего собственного дизайна для небольшого портативного узла, использующего RAK19003. Эта версия должна использовать все версии RAK19003, но расположение светодиодов взято из версии E (так же, как в версиях C и D).

На следующих изображениях, содержащих плату RAK19003, модель платы взята с веб-сайта RAKwireless.

В углах есть отверстия диаметром 4,5 мм (глубиной 7 мм), поэтому они отлично подходят для вставок M3, которые я использовал (4,2 x 5 мм). Небольшие причуды, которые я сделал в отверстиях, связаны с тем, что я использовал для этого сопло диаметром 0,6 мм и хотел обеспечить некоторую непрерывность своих стен. Это не оказало никакого влияния на применение вставок. Я использовал обычные винты с потайной головкой М3, и, честно говоря, они немного выходили за пределы крышки. Менее миллиметра или около того, так что ничего серьезного.

��тойки для монтажа на плате имеют отверстия диаметром 2,5 мм (глубиной 5 мм), которые отлично подходят для вкручивания прилагаемых монтажных винтов в том виде, в котором они были. Монтажные отверстия на плате RAK имеют диаметр 2,7 мм. Я напечатал свой корпус из PETG, и ваш опыт может зависеть от того, насколько плавно вы закручиваете винты в зависимости от материала. Я включил файлы .3mf и .f3d, если вы хотите внести какие-либо изменения.

Как вы также можете заметить, на задней стороне корпуса есть вентиляционные отверстия для любых датчиков, которым требуется вентиляция (например, в моем случае я установил датчик температуры и влажности RAK1901).

Размер отсека для держателя батареи 18650 составляет 76,7 x 41,2 x 20,5 мм. Это идеально подходило для моего случайного держателя батареи AliExpress 1s2p 2x18650.

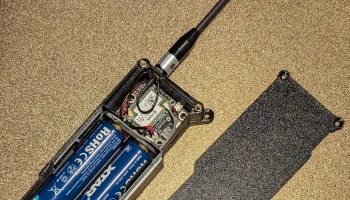

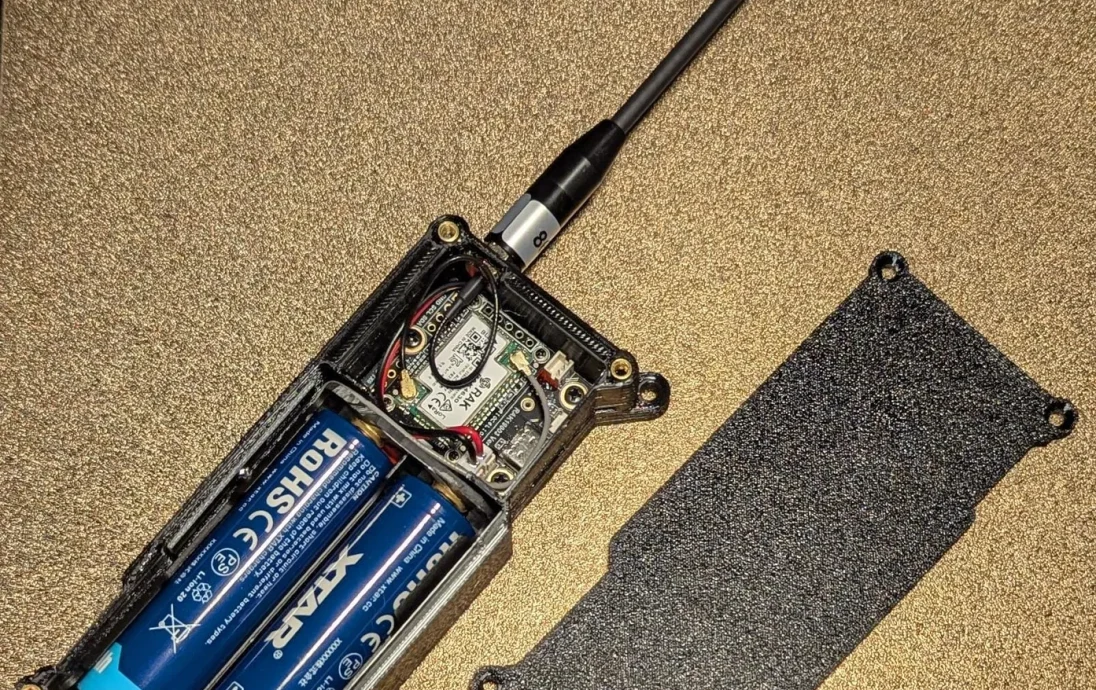

Для антенны Bluetooth я выделил немного места с левой стороны аккумуляторного отсека. В моем случае мне пришлось удалить клейкую ленту 3M с антенны BT, поставляемой RAK, чтобы она поместилась туда. Я знаю, что расположение антенны BT не идеально, поскольку батареи находятся рядом с ней, но это была самая простая реализация, которую я мог придумать.

Вы также можете заметить, что я немного вырезал держатель батареи. Это было для прокладки антенны BT, но в конце концов это было не нужно. Но высота моего держателя батареи была слишком велика, а крышка осталась выпуклой, поэтому я поднес к нему нож и вынул часть пластика держателя (верхняя сторона, где контактный мост виден справа на изображении выше)
