Чехол-ретранслятор LoRa SolarNode для MeshCore/Meshtastic..

Компактный корпус LoRa SolarNode, подходящий в качестве повторителя MeshCore/Meshtastic®. Он предлагает достаточно места для размещения до 4 ячеек 18650.

РАБОТА В ПРОЦЕССЕ:

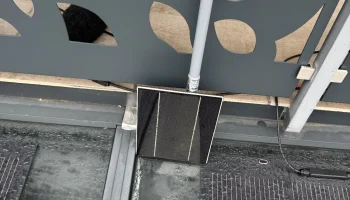

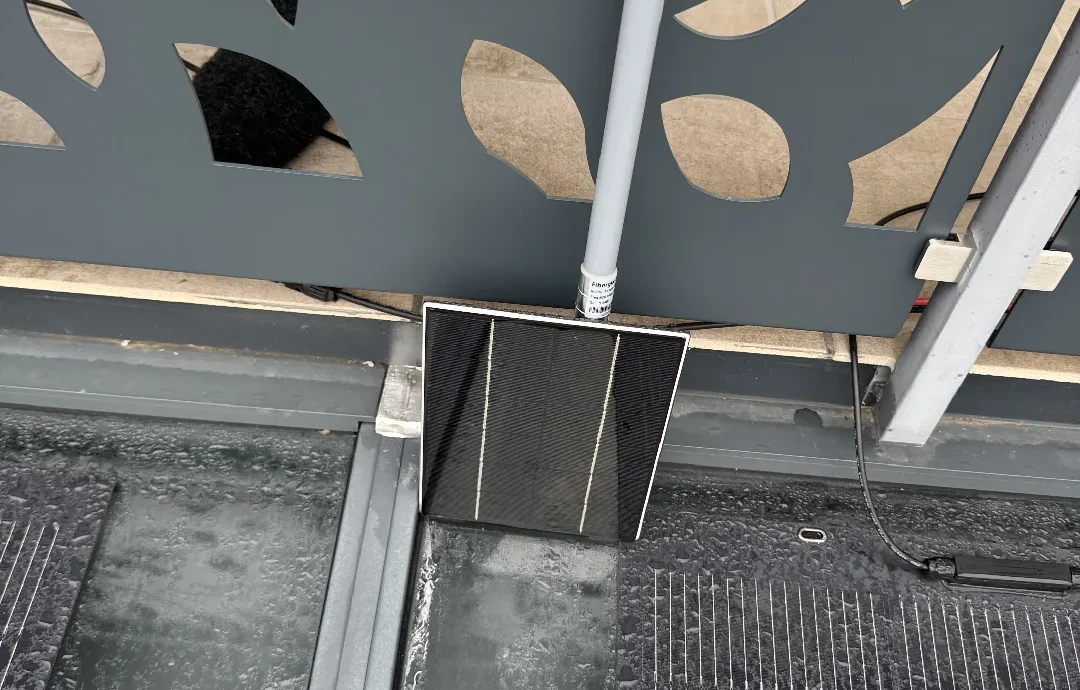

Этот проект все еще находится в стадии разработки. Некоторые размеры все еще могут измениться в следующих итерациях. Я уже распечатал версии от v1 до v3. Версия 1 работает нормально уже около месяца в холодной и влажной среде, а версия 2 — около 3 недель.

Я протестировал несколько новых солнечных панелей, сделанных из стекла вместо эпоксидной смолы, которые, как говорят, менее желтеют или мутнеют. Они работают нормально, поэтому я добавил еще одну версию базы.

Я протестировал несколько плат BMS, которые можно установить под держателем батареи. Кажется, они работают нормально и являются подходящим решением для большей безопасности. Я добавил их в спецификацию и инструкции.

⚠ ВНИМАНИЕ: я получил много отзывов от сообщества. Большинству из вас нравится дизайн, но некоторые были обеспокоены тем, что корпус, напечатанный на 3D-принтере, может протекать и впускать влагу внутрь без соответствующей аэрозольной краски или лучшей прокладки из силиконового герметика. Я оставлю решение за вами. Так что будьте осторожны...

✂ ПРИМЕЧАНИЕ. Основание подходит для солнечных панелей разных производителей/размеров. Если вам понадобится чехол нестандартного размера, свяжитесь со мной через прямое сообщение.

Особенности и конструктивные особенности:

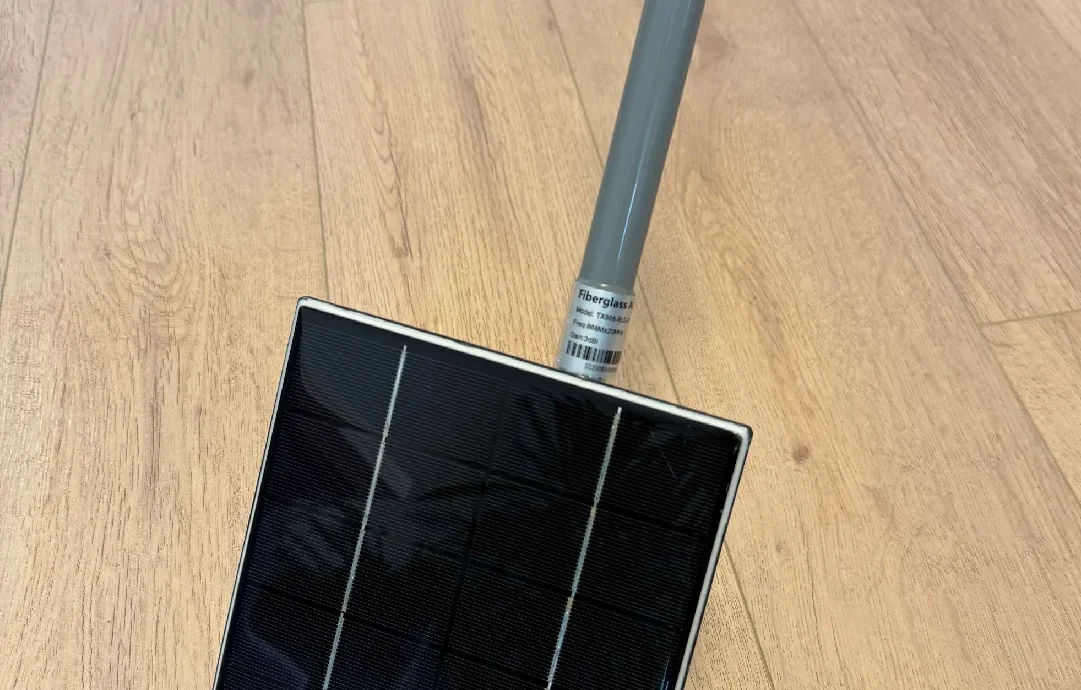

Большая солнечная панель, но компактный дизайн

Легко собрать, всего 3 напечатанные детали.

Модульная параметризуемая конструкция

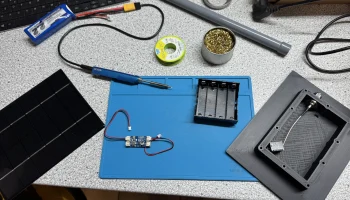

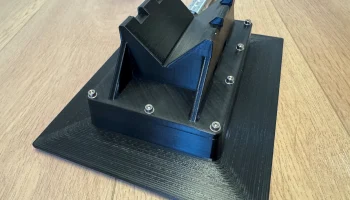

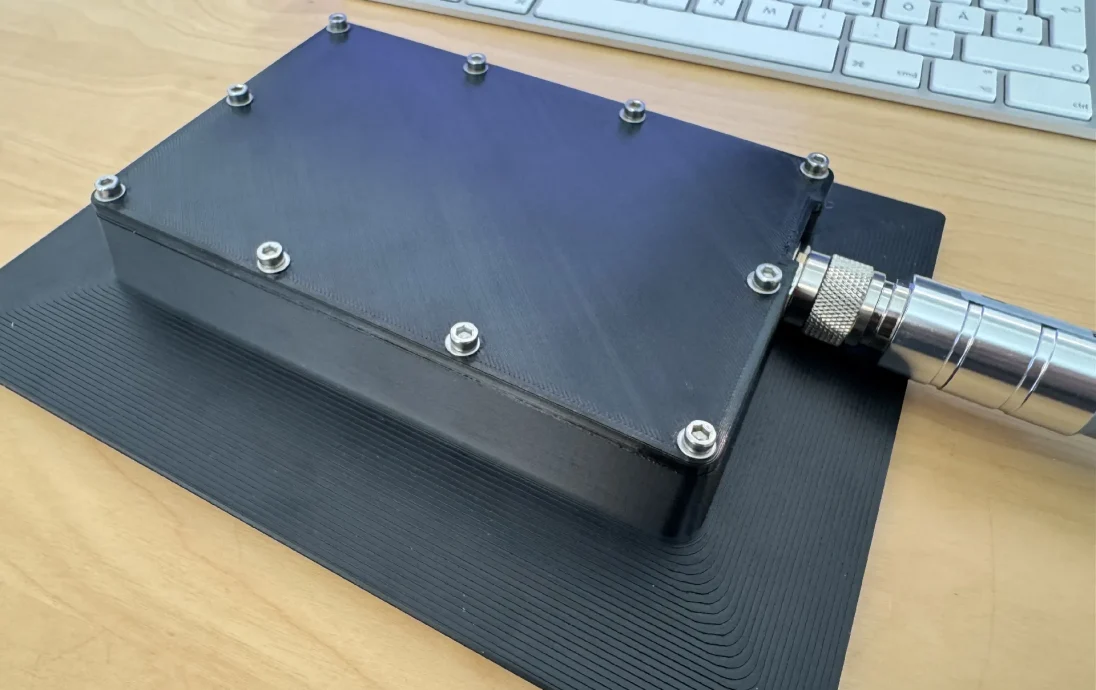

Возможность использования различных задних крышек (плоская крышка или крепление на стойке)

Достаточно места для 4 ячеек 18650

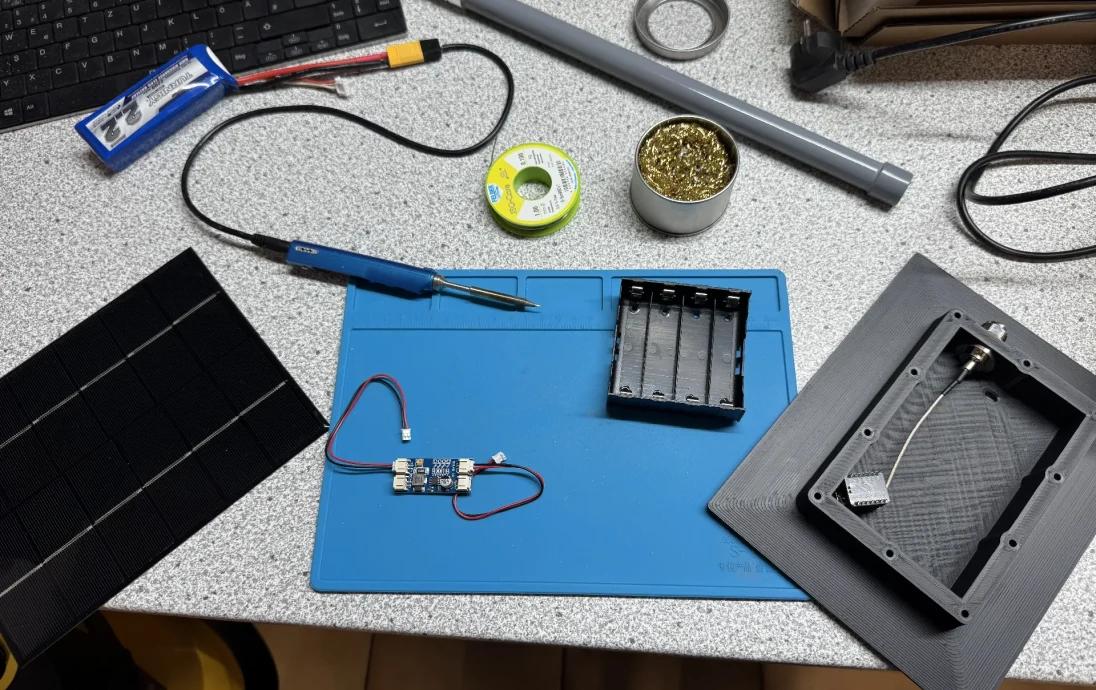

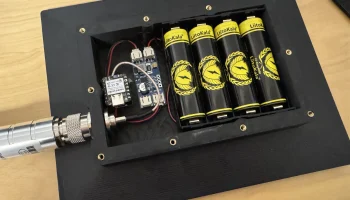

Интегрированная BMS на уровне одной ячейки

Использует антенный разъем N-типа.

Что вам нужно

Солнечный узел можно построить в различных конфигурациях, выбрав подходящую заднюю ��асть. В настоящее время доступны либо плоская крышка, либо крепление на столб с вертикальным выравниванием. База необходима в любой конфигурации. Пожалуйста, распечатайте детали и выберите соответствующее оборудование.

Обратите внимание: все ссылки на Amazon (amzn.to), AliExpress (s.click.aliexpress.com) или отмеченные знаком * являются партнерскими ссылками (рекламными объявлениями), за которые я получаю небольшую комиссию. Возможно, вы захотите поддержать мою работу, совершив покупку.

Используемые детали (спецификация)
База (требуется в любой конфигурации)

1 основание солнечного узла (распечатано)

1 прокладка солнечного узла (напечатана)

Альтернатива: силиконовый герметик.

10 тепловых вставок M3
https://amzn.to/4pCMEcw

10 шайб из нержавеющей стали М3 стандартного размера (маленькие)
https://amzn.to/4ateL9s

Комплект Seeed Studio XIAO nRF52840 и SX1262 (выберите правильную частоту!)
https://s.click.aliexpress.com/e/_c3FTPBUH

Гнездовой антенный разъем N-типа с косичкой u.FL, 10 см мне подошёл нормально
https://s.click.aliexpress.com/e/_c4CjWKYD

Регулятор солнечной панели CN3791 MPPT (выберите версию 6 В)
https://s.click.aliexpress.com/e/_c4naj8yH

Солнечная панель 6В 6Вт 210х165мм (эпоксидная смола)
https://s.click.aliexpress.com/e/_c2zV2wRF

Альтернатива: Солнечная панель 6В 5Вт 175х175мм (стекло)
https://s.click.aliexpress.com/e/_c4WYcUr5

Держатель батареи 4x 18650
https://s.click.aliexpress.com/e/_c4TLfnuh

LiIon BMS (1 на ячейку)
https://s.click.aliexpress.com/e/_c45VdaP9

18650 LiIon аккумуляторы (известный бренд)
https://www.nkon.nl/de/samsung-inr18650-35e-3400mah-8a.html или https://www.nkon.nl/de/samsung-inr18650-35e.html (закажите 4 одинаковых аккумулятора одного типа и марки!)

Альтернатива: литий-ионные элементы 18650 (неизвестной марки)
https://s.click.aliexpress.com/e/_c3SBJkvP (упаковка из 4 одинаковых ячеек)

Наружная гнездовая антенна N-типа (выберите правильную частоту)
например Ziisor 3dBi https://s.click.aliexpress.com/e/_c3pR1c81 или Ziisor 5,5 дБi https://s.click.aliexpress.com/e/_c4dqNZ0V

Некоторые кабели

Некоторые вилки JST (должны быть JST PH2.0), ваш CN3791 должен содержать два кабеля (у меня так было)

Немного силиконового герметика, чтобы приклеить панель к корпусу (или заменить прокладку ТПУ)

Немного папиросной бумаги, чтобы силиконовый герметик не испортился.

Дополнительно: немного аэрозольной краски для герметизации корпуса и крышки.

Кепка (вариант 1)

1 крышка солнечного узла (распечатанная)

10 винтов из нержавеющей стали M3x8 мм, плоская головка
например https://amzn.to/3YquoXR или https://amzn.to/4q6tGL8

Монтаж на столбе (вариант 2)

1x крепление на столб для солнечного узла (напечатано)

10 винтов из нержавеющей стали M3x8 мм, плоская головка
например
