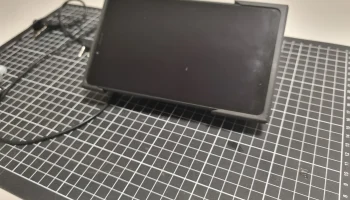

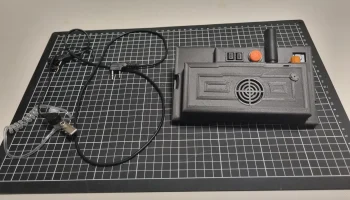

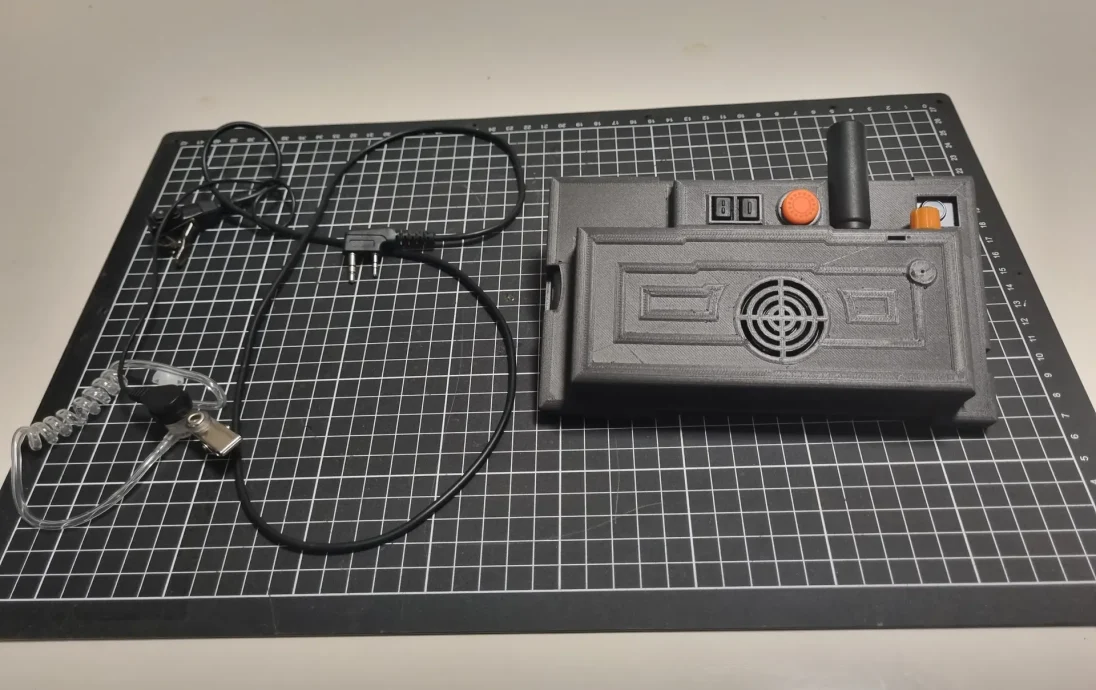

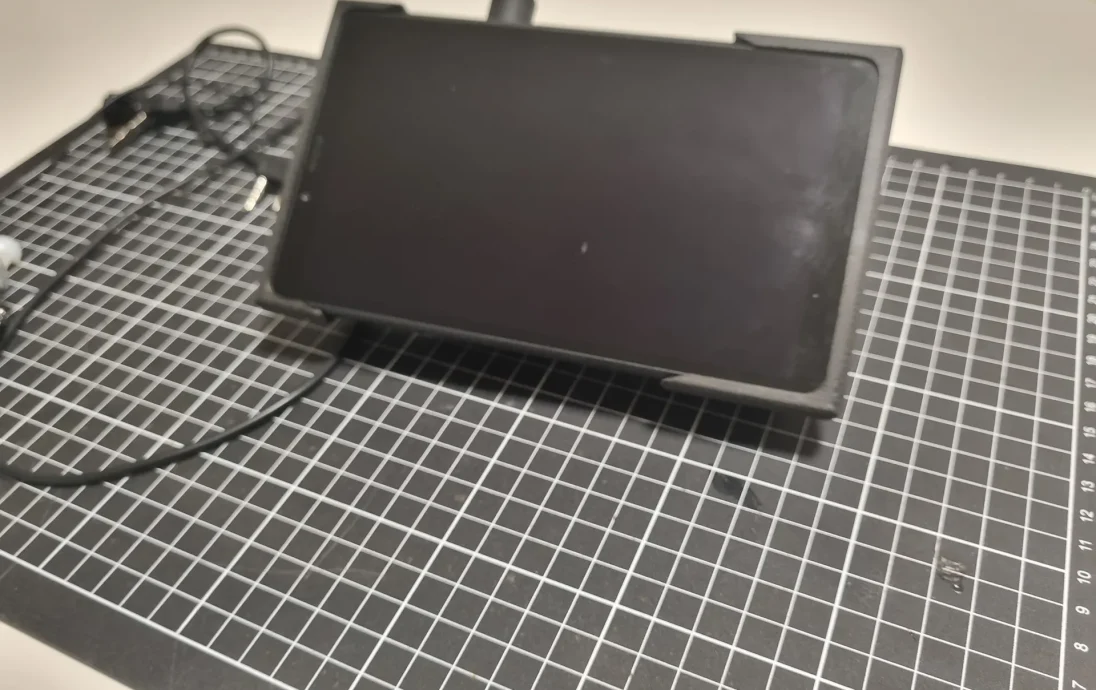

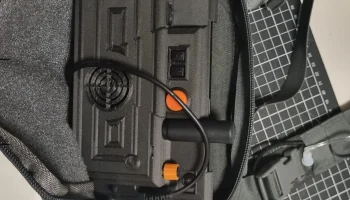

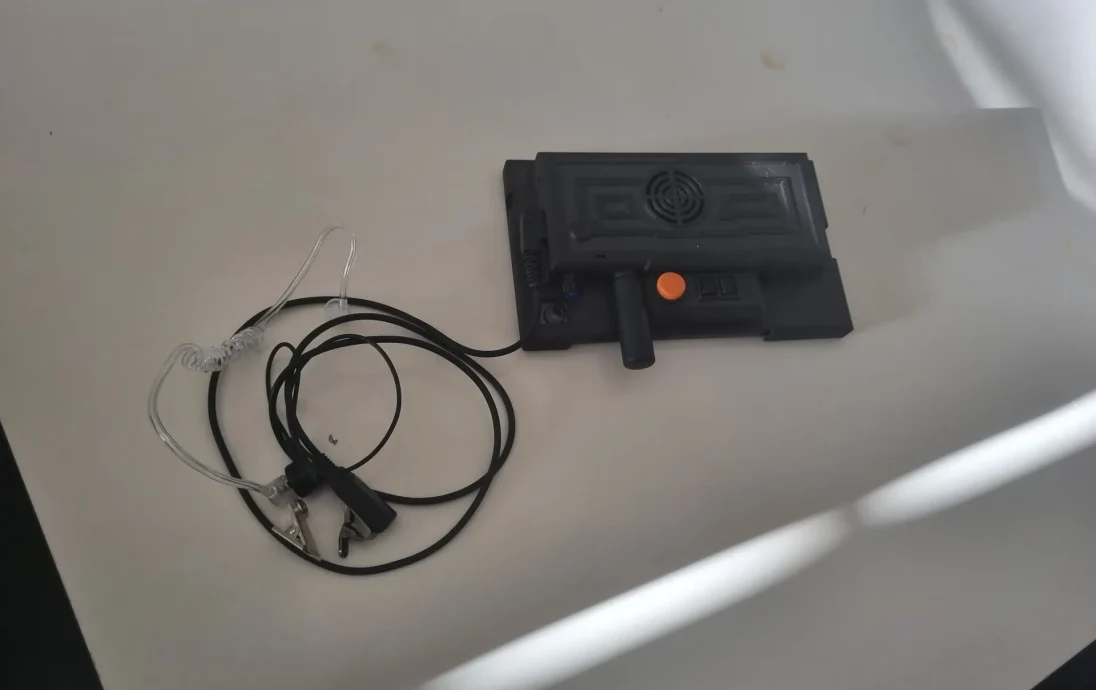

Чехол Meshtastic-RAK(Wisblock)-G63-LENOVO M7

В этом случае функциональность радиостанции Push To Talk, ячеистой сети и инструментов наложения карт/ситуационной осведомленности объединена в одну платформу. Вариант использования — охота с ружьями, когда на одной территории может находиться более одной группы. Осведомленность о ситуации и возможность передавать информацию о наблюдениях за животными делают всю поездку безопасной и более эффективной.

Идея возникла у T-deck, и когда я начал проектировать корпус, я понял, что могу вкладывать в него все больше и больше. Он печатается из углеродного волокна/нейлоновой нити на принтере, изготовленном производителем, и поэтому может быть доступен не всем. Я собирался протестировать немного ТПУ, но лучшим выбором оказался изготовитель. Для начала я сделал тестовые отпечатки из PLA, и это работает, если вы собираетесь положить планшет в футляр только один раз. Выйти из него непросто...

Планшет поддерживает программное обеспечение Meshtastic для Android из игрового магазина, а ATAK можно загрузить из APK (не поддерживается в игровом магазине). У меня также установлен ряд других приложений, таких как баллистические приложения и информационные приложения, связанные с оказанием первой помощи. Это позволяет моему устройству работать на 100% в автономном режиме без необходимости подключения к сети. Приложение GARMIN explorer также можно установить, поэтому GARMIN INREACH также можно будет использовать как автономное устройство.

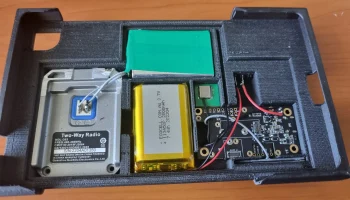

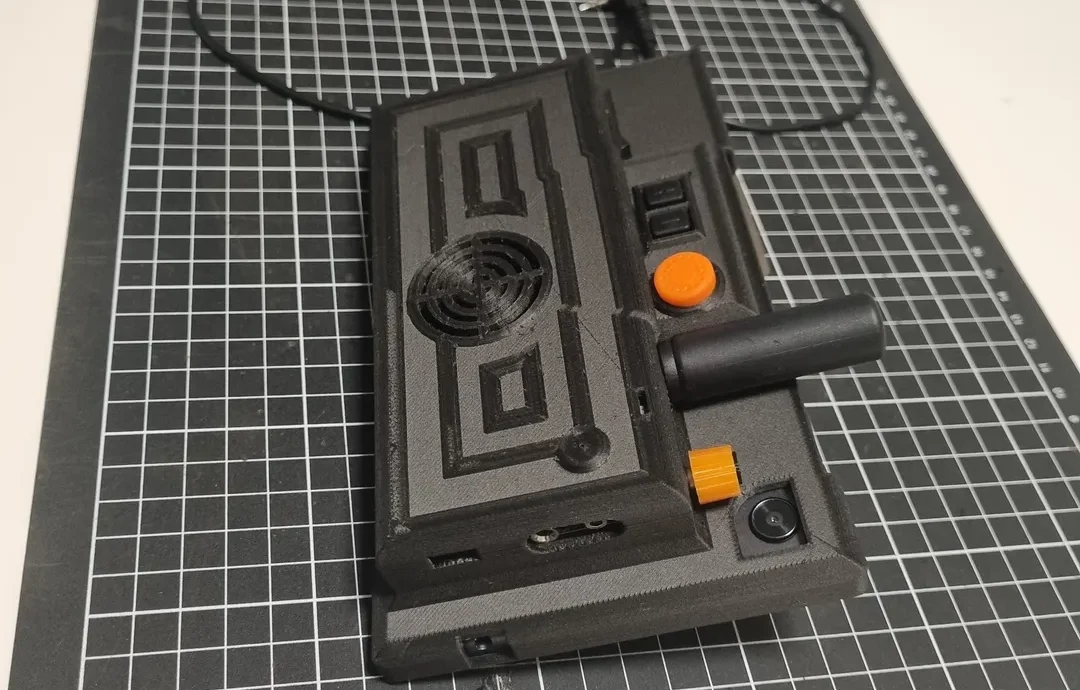

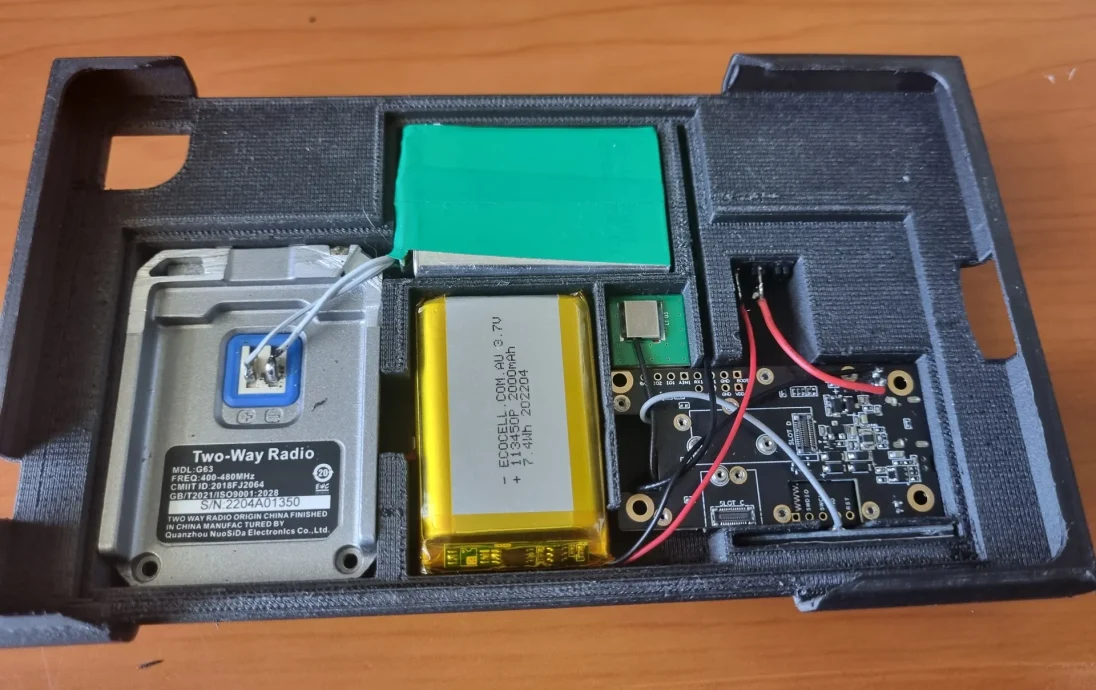

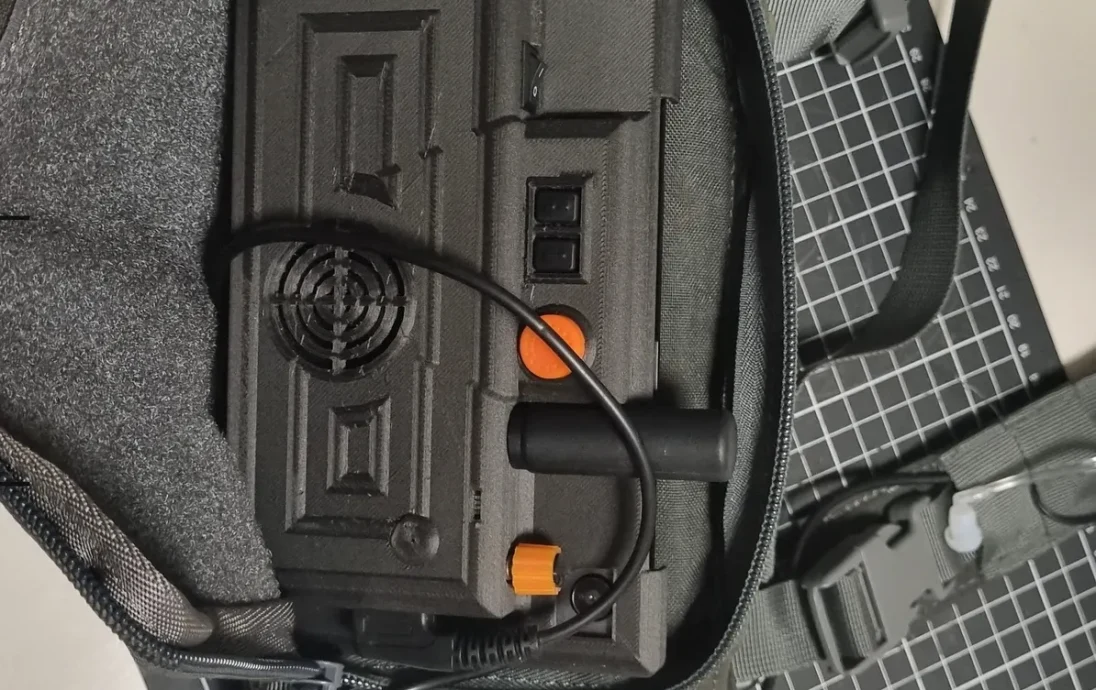

Радиокомпонент PTT предназначен для управления с устройства, но основным средством микрофонного PTT являются боковые контакты. само радио представляет собой Jianpai G63, которое можно найти на eBay примерно за 50 долларов, так что не ждите, что получите то, за что платите. Мне нужно было разобрать радиоприемник до корпуса, отпаять боковые кнопки печатной платы и удалить плату. аккумулятор также был разобран и удален. Затем резиновый протектор микрофона был снят.

Плата Meshtastic — это стартовый комплект от WISBLOCK с дополнением GNSS.

Я знаю, что мог бы установить дополнительные внешние антенны и исправить внутренние кабели, но это не стоило усилий для того, что я разработал в первую очередь для себя. Не стесняйтесь редактировать программное обеспечение или предлагать любые изменения. Максимальный предполагаемый радиус действия моей сети составляет примерно 3 км с ячейкой, поэтому меня не беспокоит дальность действия.

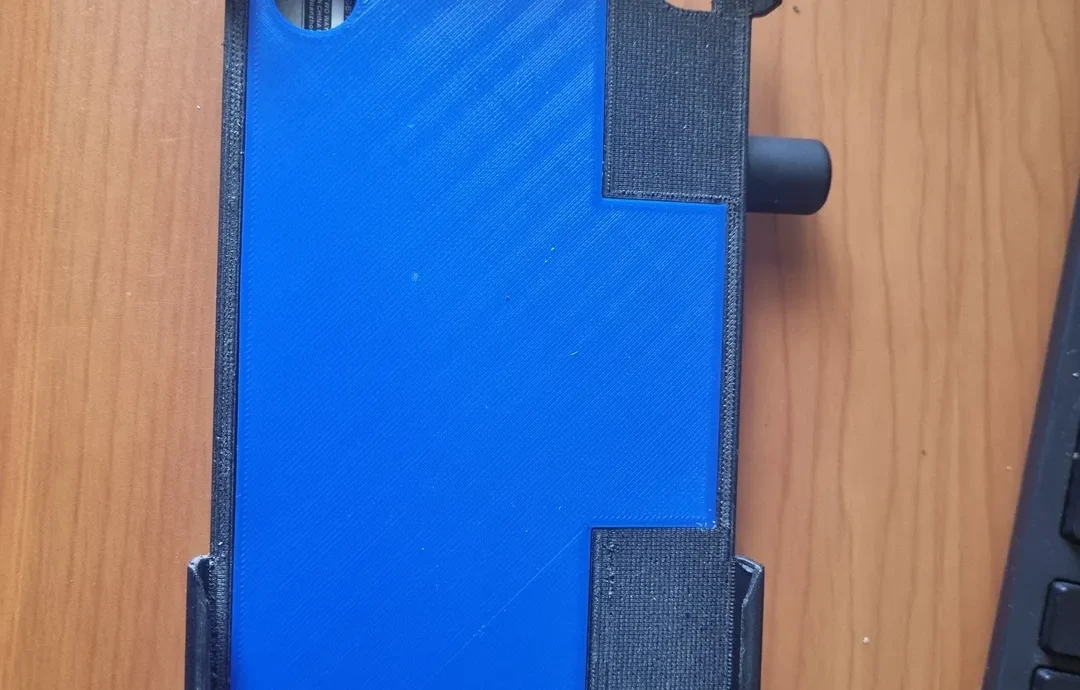

Еще есть отдельный корпус для Galaxy S10 только с платой Meshtastic, он будет выложен в будущем. Я также буду размещать только основы, поэтому, если у вас есть некоторое представление о том, как объединять файлы STL, вы можете легко добавить их в любой случай или структуру.

Я создавал свои проекты в Sketchup, поэтому не стесняйтесь редактировать их, если хотите.
