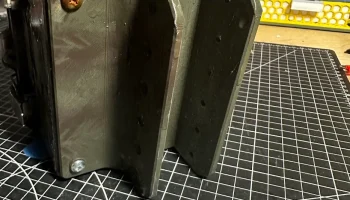

Meshtastic RAK 4631 6-дюймовая водонепроницаемая опорная ..

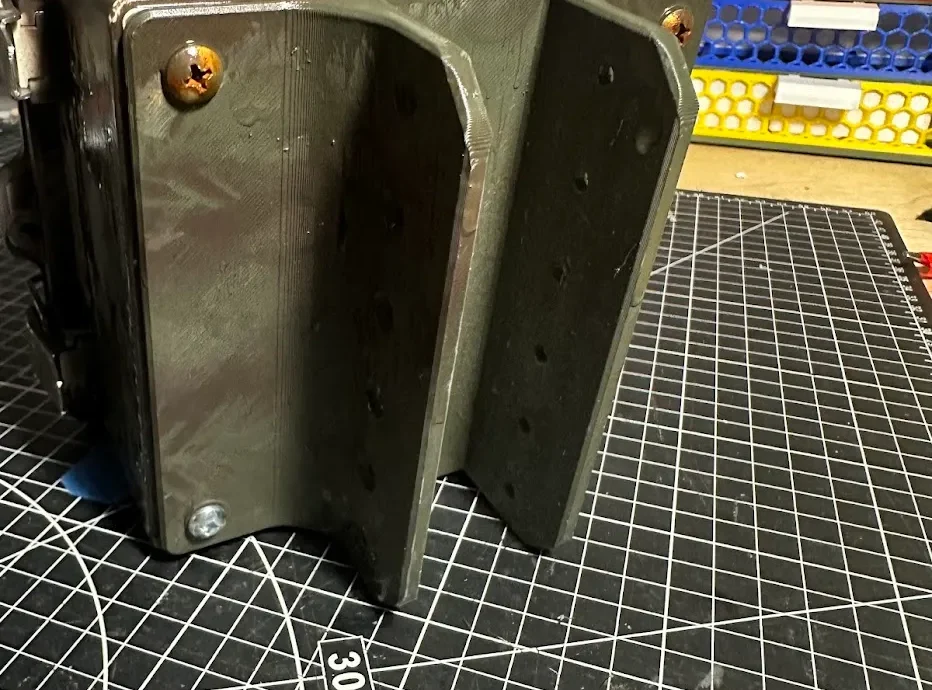

Простая опорная плита для уличных солнечных узлов RAK 4631.

Распечатайте из PETG для лучшей термостойкости на летнем солнце. Стандартный профиль толщиной 0,2 мм.

Поддерживаемое оборудование:
РАК 4631/19007
INA219 Датчик тока
SD05CRMA Контроллер заряда солнечной энергии
Плата PCM для гальванических корпусов

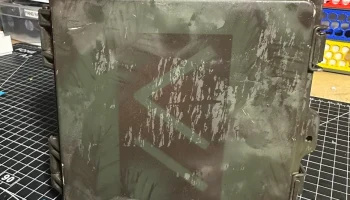

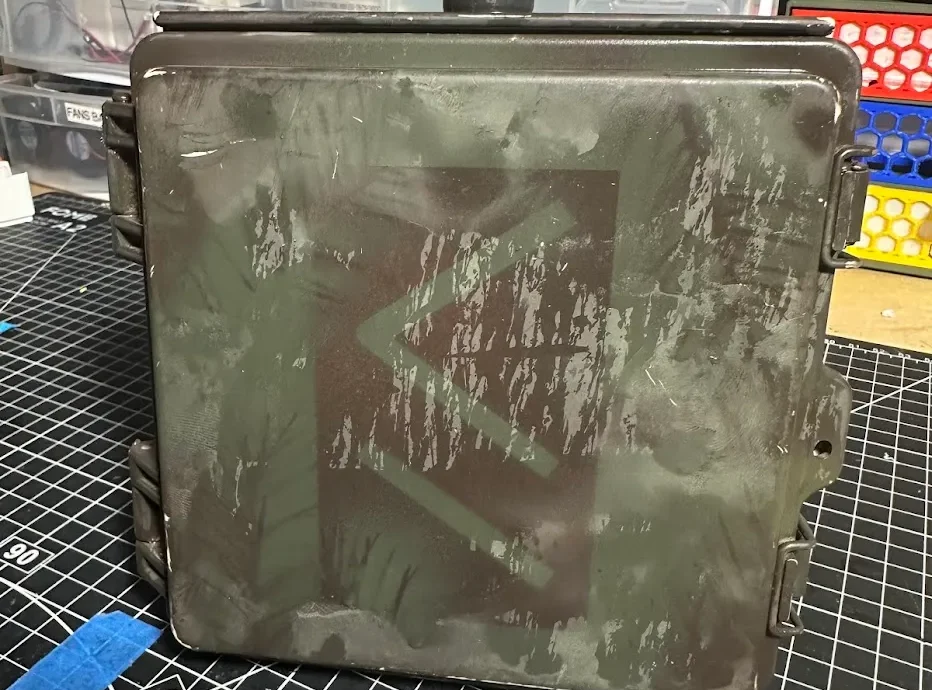

6-дюймовая водонепроницаемая коробка
Выключатель питания
Переборочный разъем N, косичка 15 см

Все вспомогательные компоненты не являются обязательными, но настоятельно рекомендуются. Как минимум, вам следует включить плату PCM Voltaic Enclosures.

Рекомендуемые дополнения RAK:
Датчик температуры/влажности RAK 1901 (отслеживайт�� свои условия и получайте оповещения о проблемах с влажностью)
RAK12002 Часы реального времени (для изолированных удаленных узлов, которые могут терять время)

Батареи:

С правой стороны достаточно места для выбора аккумуляторной батареи. На фото LiPo аккумулятор емкостью 10 Ач, но он также подойдет для 18650 x 3 (или более) и 21700 x 3, если вы действительно вставите их туда.

При использовании отдельных ячеек, таких как 18650 или 21700, ввинтите держатели непосредственно в опорную пластину.

Для аккумуляторов LiPo используйте двусторонний скотч.

Солнечные панели:

Лично я предпочитаю эти безымянные панели от Amazon, поскольку они имеют стеклянную поверхность и поставляются с монтажным кронштейном. Они не имеют регулируемой мощности, но их можно безопасно подключать напрямую к солнечному порту RAK. Я не проверял их с USB-портом, поэтому пробуйте на свой страх и риск.

Использование внешнего зарядного модуля повысит эффективность, а в сочетании с PCM Voltaic Enclosures обеспечит отличную защиту от перебоев в питании.

Еще один хороший вариант — почтенная панель Сошина. Они имеют регулируемый выход 5 В и подходят для подключения непосредственно к USB-порту RAK.

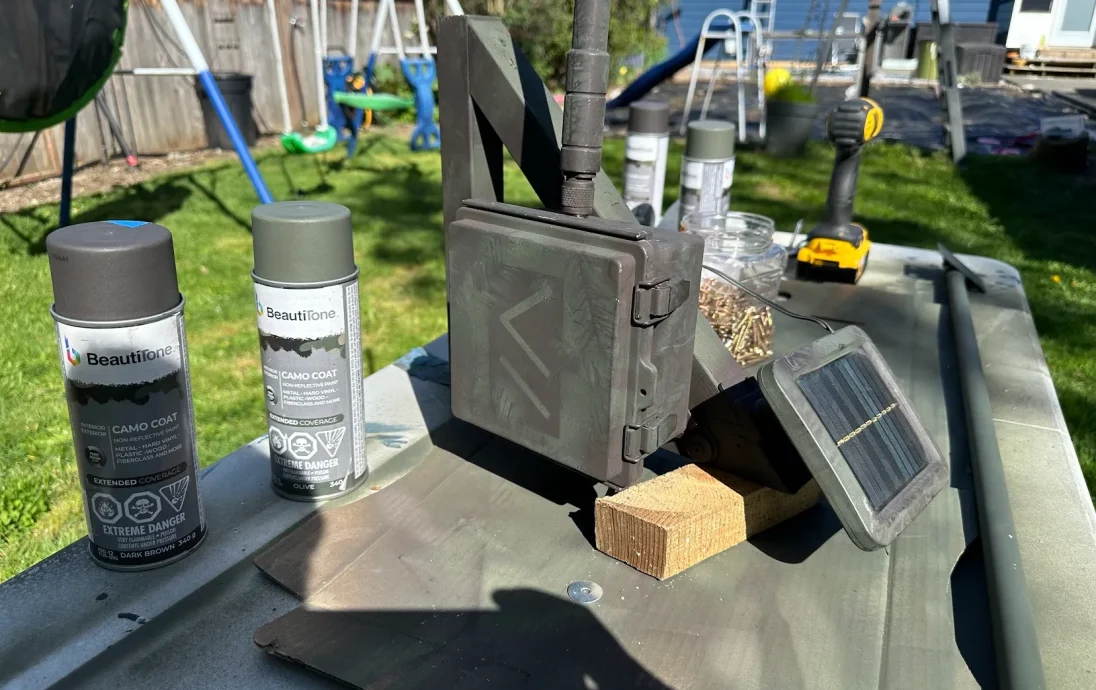

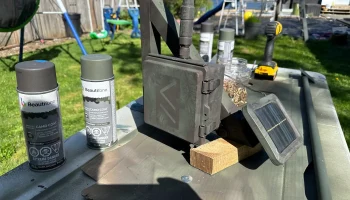

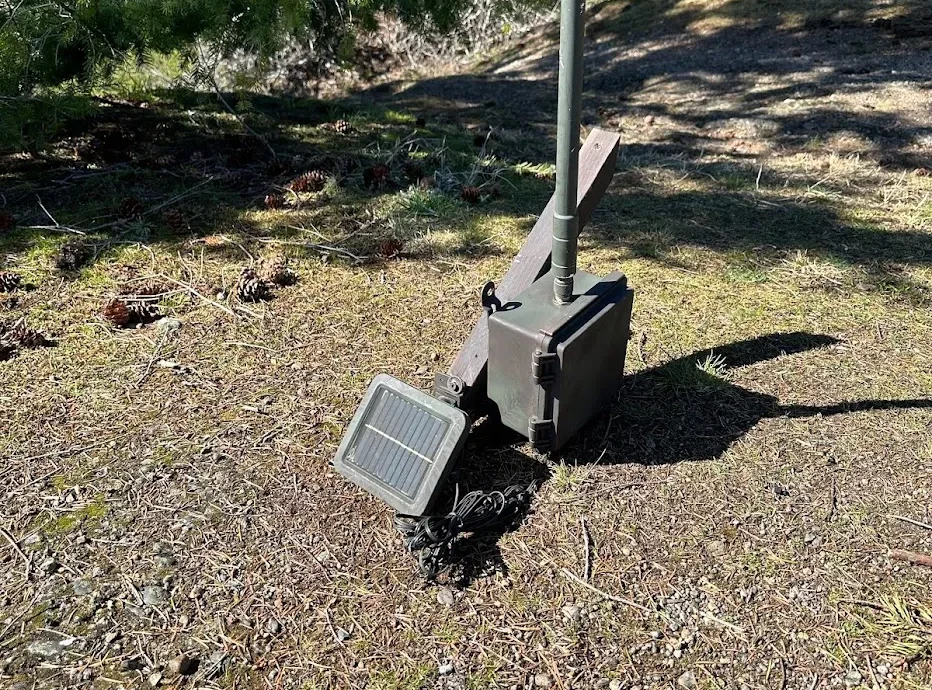

Панель на фотографиях была выключена из-за сломанного солнечного света. Слишком маленький, если только вы не живете в Калифорнии, и в этом случае это, вероятно, сработает.

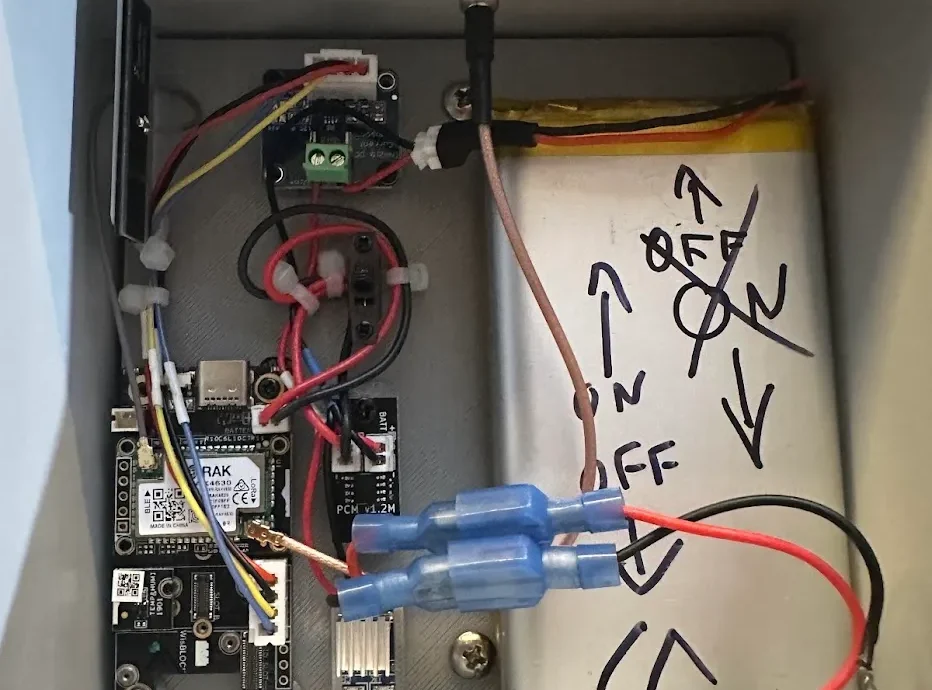

Рекомендации по проводке:

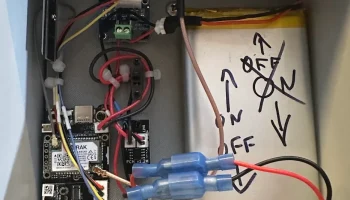

Не используйте лепестковые разъемы для подключения ствола к плате зарядки, как это сделал я. Используйте подходящий разъем JST-PH или припаяйте напрямую.

Подключите клемм�� Batt на плате PCM параллельно аккумулятору и контроллеру заряда. Это обеспечит правильное отключение RAK при низком напряжении, а также солнечную зарядку при выключении узла.

Подключите выключатель питания к положительному проводу, идущему от PCM к входу батареи RAK.

Будьте очень внимательны к полярности разъема. RAK подключен противоположно тому, как обычно подключаются эти кабели. С помощью канцелярского ножа подденьте маленькие выступы на концах разъема и поменяйте местами кабели, чтобы согласовать полярность RAK для всех соединений.

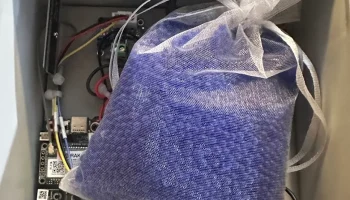

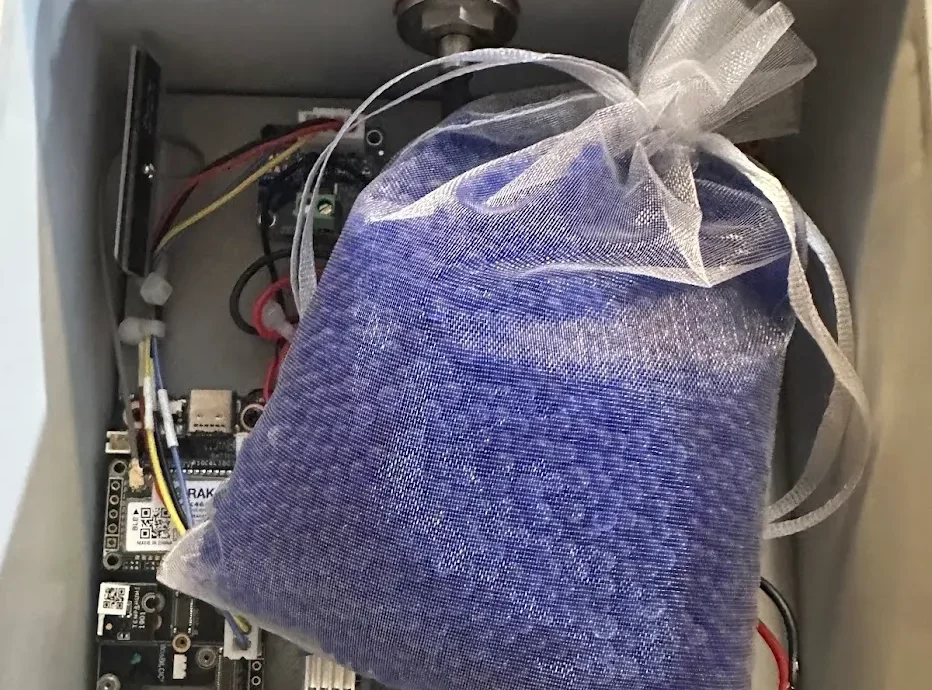

Другие соображения:

Используйте водонепроницаемый цилиндрический разъем и переборочный разъем N/SMA для вашей антенны. Сделайте водонепроницаемыми верхние части разъемов для стволов, нанеся на внутреннюю часть немного клея «Горилла». И приклейте все проникающие соединители для максимально водонепроницаемого уплотнения.

Для крепления компонентов вам понадобятся шурупы M2,3 и M2,6 x 6 мм. Болты с шестигранной головкой М3 также подойдут для модуля PCM. Монтажные винты, поставляемые с платой RAK, также подойдут для установки RAK.

Если вы используете панель с регулируемым выходом USB, достаточно места для того, чтобы вставить кабель USB-C в USB-порт RAK.

Нанесите смазку для 3D-принтера на уплотнительные поверхности коробки для лучшей защиты от атмосферных воздействий.

Удачной сетки!
