Meshtastic ABM Rugged RAK 4631/19007

ABM: узел «Абсолютный минимум».

Компактный узел Meshtastic на основе RAK 4631 и уважаемого Parametric Rugged Box от Whity.

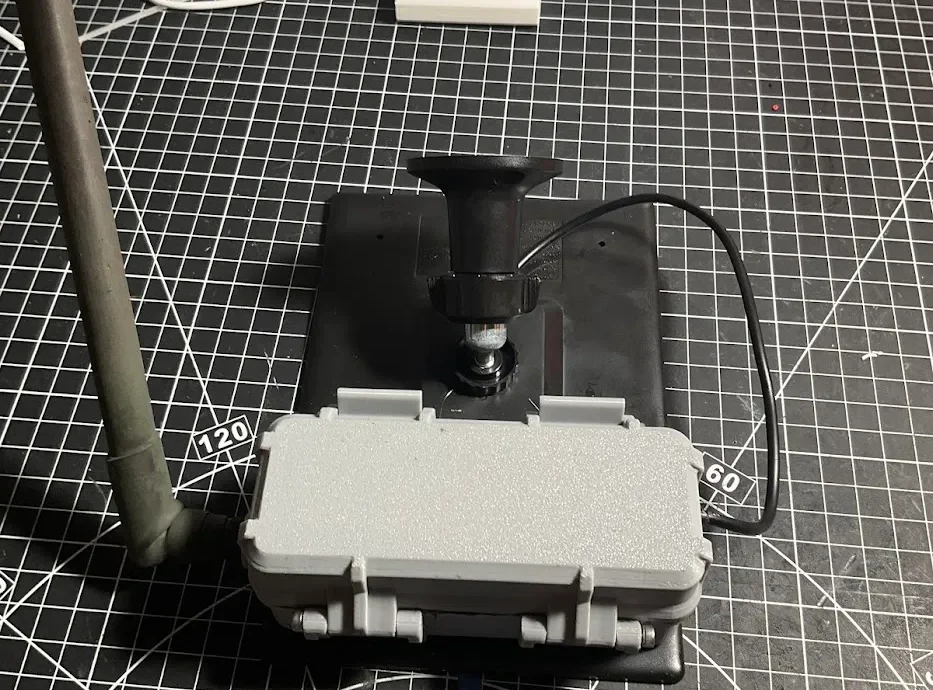

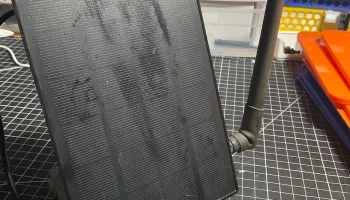

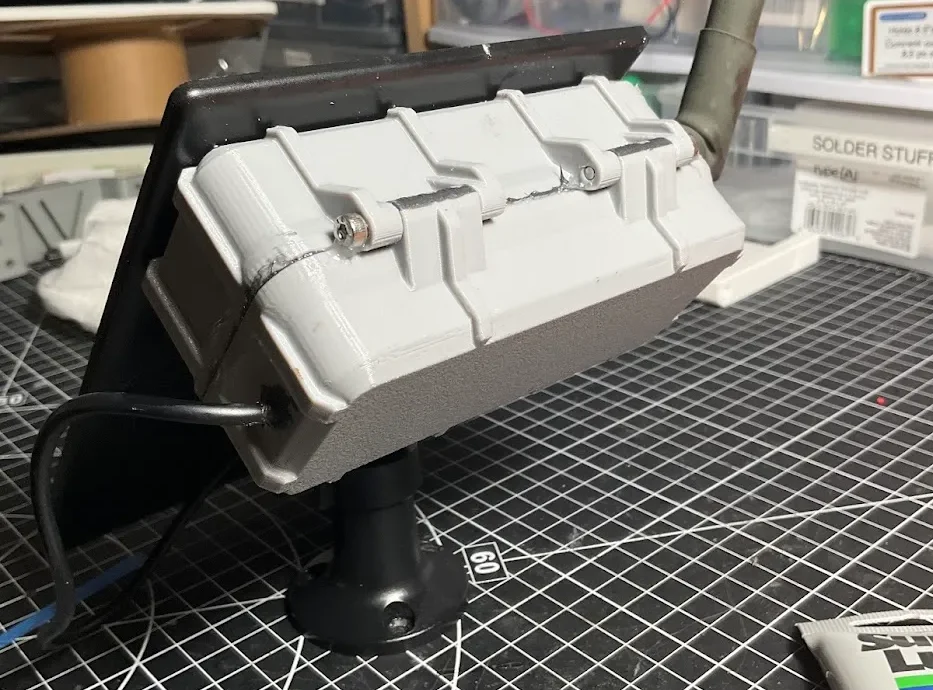

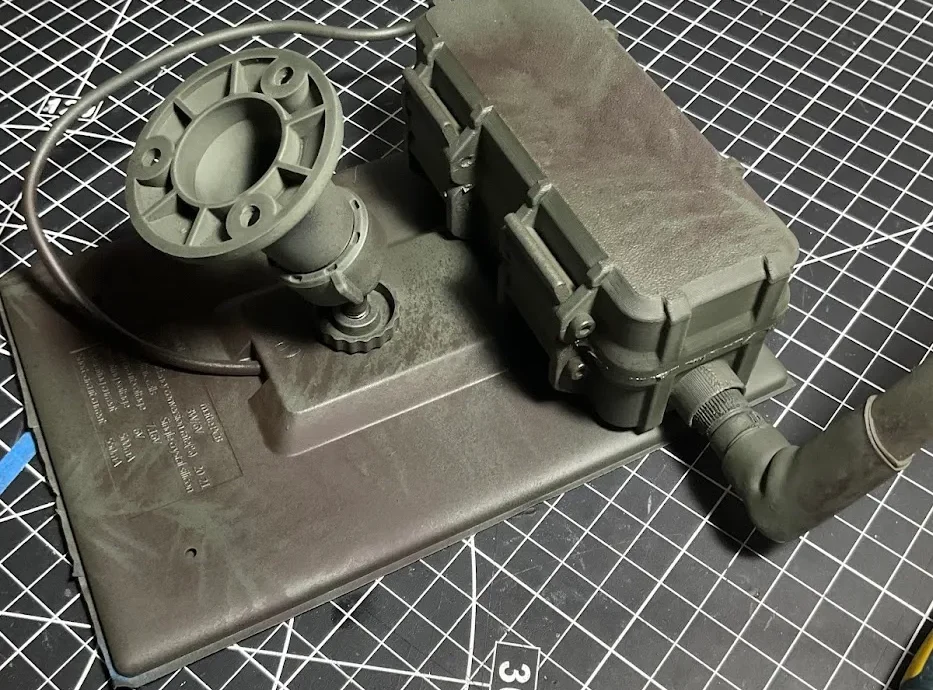

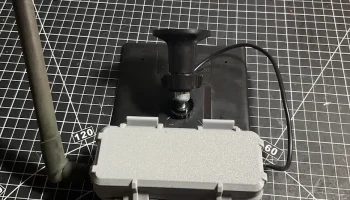

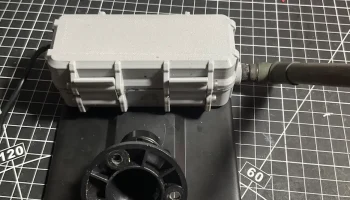

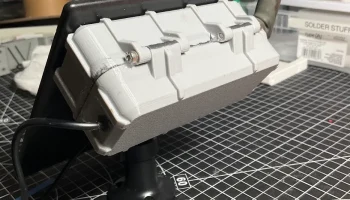

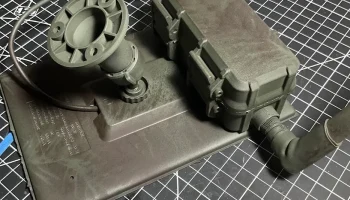

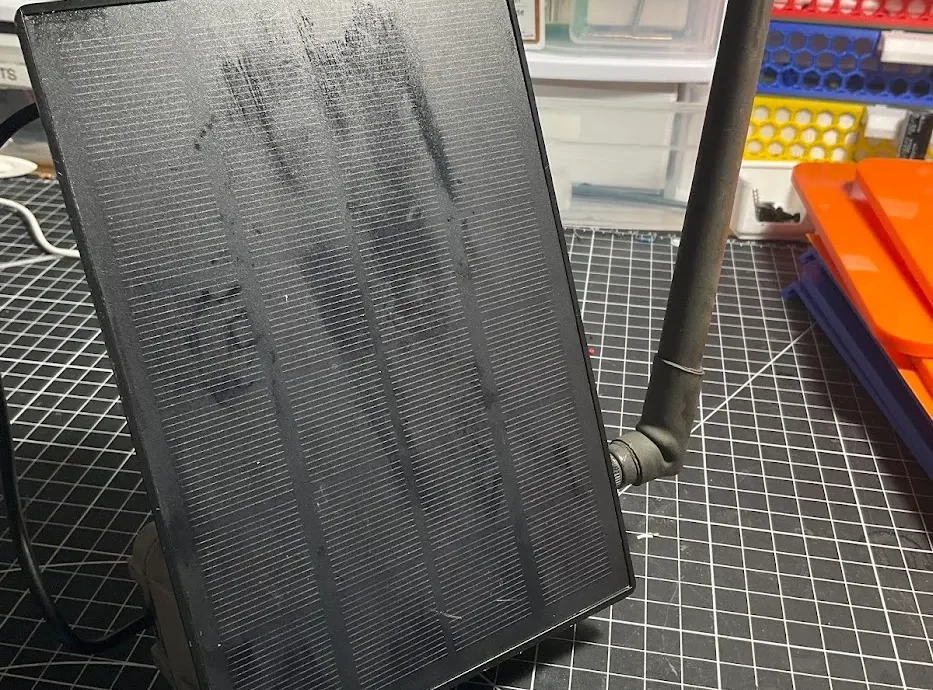

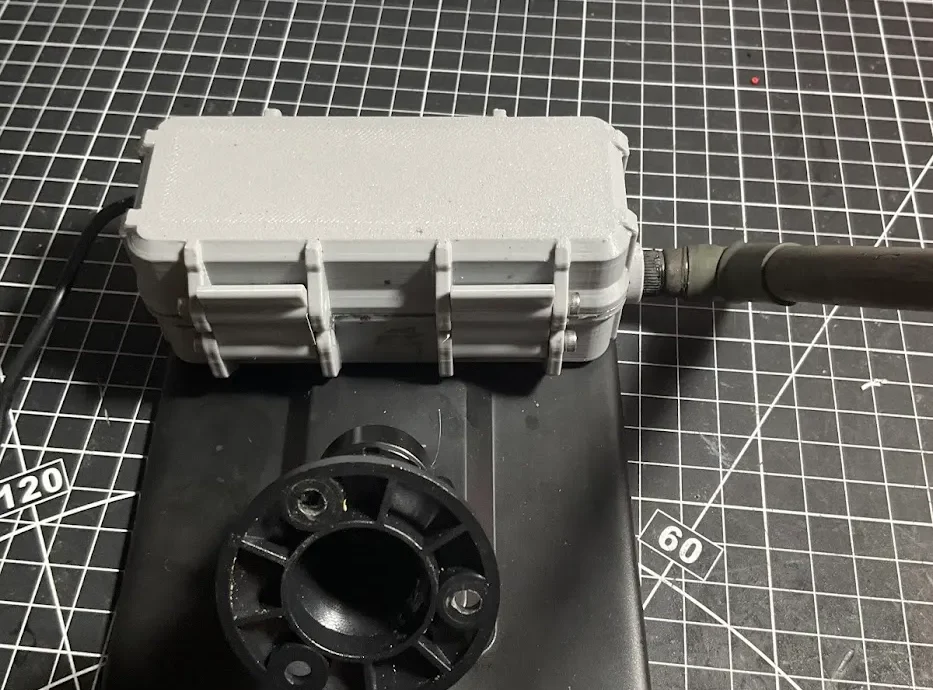

Этот корпус предназначен для поддержки широкого спектра функций Meshtastic и достаточно компактен, чтобы его можно было прикрепить к задней стороне любой дешевой солнечной панели «Камера безопасности». Разработанный для использования встроенного монтажного оборудования солнечной панели, этот узел можно спрятать практически где угодно.

Он спроектирован настолько простым, насколько это возможно, и включает в себя более продвинутые функции, если хотите.

Он был протестирован в условиях чрезвычайной влажности умеренного тропического леса острова Ванкувер, Канада, и выдержал воздействие непогоды, сохраняя при этом сухость внутри для электроники. Влажность не превышала 25% в течение четырех дождливых зимних месяцев на западном побережье. Это все еще экспериментальный вариант, поэтому используйте его на свой страх и риск.

Обновление через 1 год: эта конструкция проверена и проверена. Он находился в тропическом лесу умеренного пояса более года, и, хотя влажность постоянно повышалась, я открывал его несколько раз и вообще не заменял влагопоглотитель. Я уверен, что это самый водонепроницаемый корпус Meshtastic, напечатанный на 3D-принтере.

Данные за 1 год говорят сами за себя. Где я открывал корпус для обслуживания, можно увидеть, наблюдая за скачками влажности. Спустя 1 год он все еще находится в безопасном диапазоне при влажности 70%.

Голые кости — это базовый проект Meshtastic.

Включение всех дополнительных возможностей — это продвинутый проект Meshtastic, и вам придется провести собственное исследование того, как использовать эти компоненты, если вы с ними не знакомы. Это того стоит, чтобы включить все навороты.

Не пытайтесь выполнить этот проект, если вы не владеете навыками пайки, измерения напряжения, анализа цепей и другими базовыми навыками электроники.

Рекомендуемая батарея — одна ячейка 21700, но подойдет и 18650. Вы также можете использовать один аккумулятор LiPo емкостью 3000 мАч и отказаться от современных компонентов и держателя аккумулятора. Закрепите ячейку мешочка двусторонним скотчем.

Требуемый минимум деталей:

РАК Висблок 4631

Солнечная панель

Батарея

Держатель батареи

Антенный разъем SMA-IPEX

Разъемы для аккумулятора RAK и солнечной панели

6 болтов M3 из нержавеющей стали диаметром 35 мм. Не используйте черные, они заржавеют.

Устройство для изготовления черных прокладок RTV

Пакеты с осушителем

Различные метрические винты и болты. Болты М3, шурупы М2,3, М2,6.

Дипольная антенна с изгибом на 90 градусов для частоты вашего региона. Убедитесь, что он правильно настроен.

Дополнительные дополнения:

Модуль PCM Voltaic Enclosures (настоятельно рекомендуется, если вы не живете в очень солнечном месте)

Контроллер заряда солнечной батареи SD05CRMA

Датчик температуры/влажности RAK 1901 (настоятельно рекомендуется для каждой установки)

Модуль часов реального времени RAK 12002 (рекомендуется для очень удаленных установок)

Airtag для отслеживания в случае кражи

Разъемы JST-PH «папа» и «мама». ПРОВЕРЬТЕ ПОЛЯРНОСТЬ ПЕРЕД ПОДКЛЮЧЕНИЕМ.

4-контактный разъем JST XH, обжимной инструмент и клеммы. Или используйте DuPont, если ненавидите себя. У Dupont возникнут проблемы с установкой из-за размера разъема. Или просто припаять напрямую.

Советы по печати:

Распечатайте половинки коробки и защелки из PETG или ASA. Я использовал PETG для превосходной адгезии слоя и покрасил для защиты от ультрафиолета.

Чтобы обеспечить водонепроницаемую печать, установите множитель экструзии на 1,10 и установите настройки верха/низа/стенок, чтобы напечатать коробку почти сплошной. Это обеспечит хорошее перекрытие выступов и приведет к получению водонепроницаемой коробки.

Если вы не будете следовать этим инструкциям, произойдет утечка. 100% гарантия.

Распечатайте узел и аккумуляторные блоки из чего угодно. Я просто использовал PLA.

Советы по сборке:

Это все по памяти, так что по ходу дела придется что-то выяснять. Это за полный месяц. Просто игнорируйте части, которые вы предпочитаете не использовать.

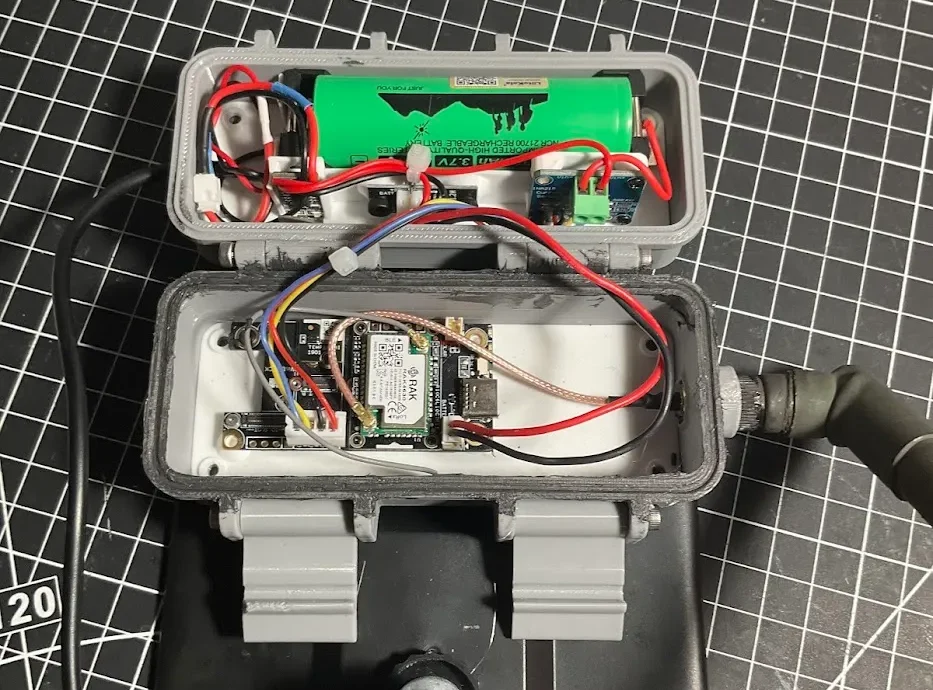

Распечатайте все необходимые детали. Если вы не используете модуль PCM, INA219 или SD05CRMA, вы можете отказаться от держателя батареи и просто приклеить батарею и держатель на внутреннюю часть крышки. Таким образом, возможно, вам удастся втиснуть 2x18650.

Использование RTV Гаске
