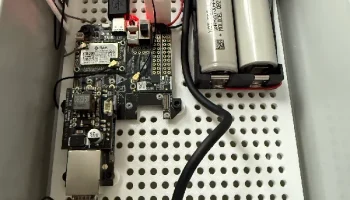

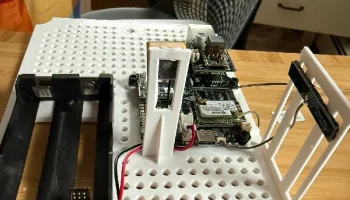

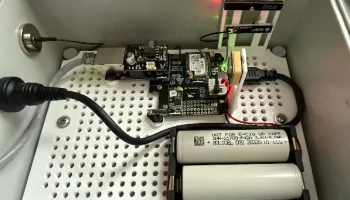

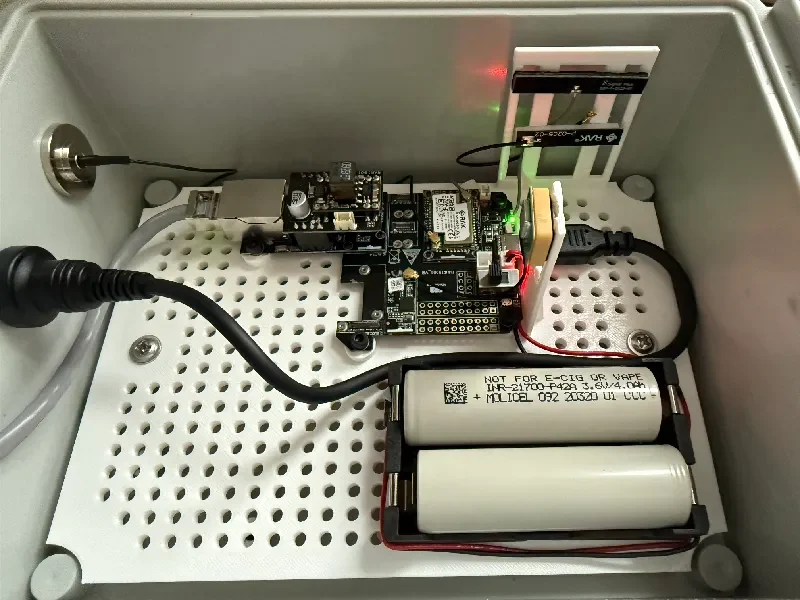

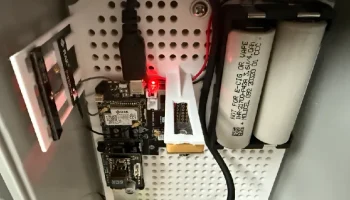

Основная плата Meshtastic RAK19001 - Модуль Ethernet RAK1..

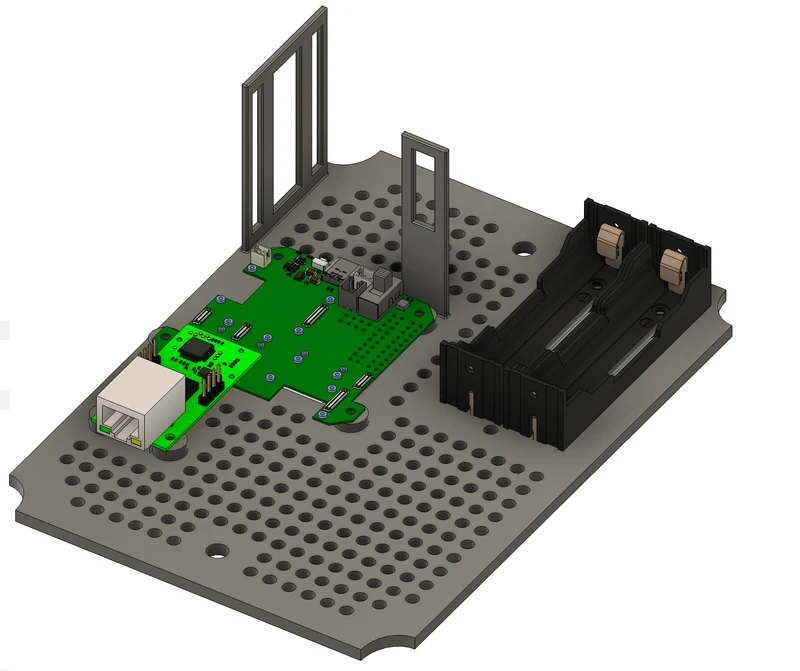

Примечание. Контакты модуля Ethernet оказались не там, где я ожидал, исходя из модели, поэтому я использовал нож, чтобы разрезать две нижние стойки. Я попытался воспроизвести это в .STEP, но это не проверялось и наверняка будет ниже ожидаемых допусков для термосеток. Хотя в реальной жизни меня это сработало достаточно хорошо :)

Предложите печатать из материала с более высокой температурной устойчивостью, например PETG или ASA/ABS.

Я сделал 3 стены, 15% заполнение гироида и напечатал на скорости 50% в течение ночи ~5 часов (мой P1S прекрасно справился с мостами в PLA на 100% при тестировании, более медленная скорость, возможно, не была нужна, но работала для PETG)

Отверстия не расположены на каком-либо определенном расстоянии, но в них можно установить те же термофиксированные вставки, которые я использовал в стойках.

Мештастическая спецификация

Из Рас-Аль-Хаймы

Стартовый комплект WisBlock Meshtastic | Базовый комплект Meshtastic RAK4631 для LoRa
Выберите: Базовая плата RAK19001 — Модуль Ethernet RAK13800 — Модуль PoE RAK19018 — 900 МГц для US915/AU915/KR920/AS923
Модуль определения местоположения GNSS GPS u-blox ZOE-M8Q | РАК12500
Антенный разъем iPEX к N-типу
Соединительный кабель аккумулятора/батарея 5 шт.

Из Рокланда — Антенна рекомендована Meshtastic

Всенаправленная наружная гелиевая антенна N-Male, 5,8 дБи, 915 МГц для горячих точек RAK Miner и Meshtastic
Rokland RokTape — Водонепроницаемая лента — Самоклеящийся силикон
Molicel INR-21700-P42A 4200 мАч 45 А 3,7 В 21700 Холодная погода
Коаксиальный кабель-удлинитель антенны, длина 3 фута, N-папа — N-мама RFC-400
Кабельный ввод RAKwireless Ethernet, артикул 920069 (я бы посоветовал выбрать другой, поскольку он имеет резьбу, специфичную для их корпусов, и не имеет прокладок или гайки на другой стороне)

С Amazon (я уверен, что вы можете получить более дешевые вещи на AliExpress или других сайтах)

Распределительная коробка, водонепроницаемый пластиковый корпус IP67, 220×170×110 мм (8,6×6,7×4,3 дюйма)
Настенный кронштейн для антенной мачты
Держатель для 2-секци��нной батареи 21700 Двойной держатель для аккумуляторной батареи
Перегородка USB-C (для обновления прошивки)
Резьбовые вставки ruthex M3 VORON — 100 шт. Латунная термофиксирующая вставка RX-M3x5x4
