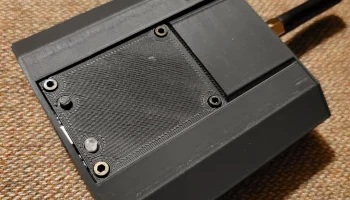

Heltec v3 Lora сетчатый чехол для ячеек

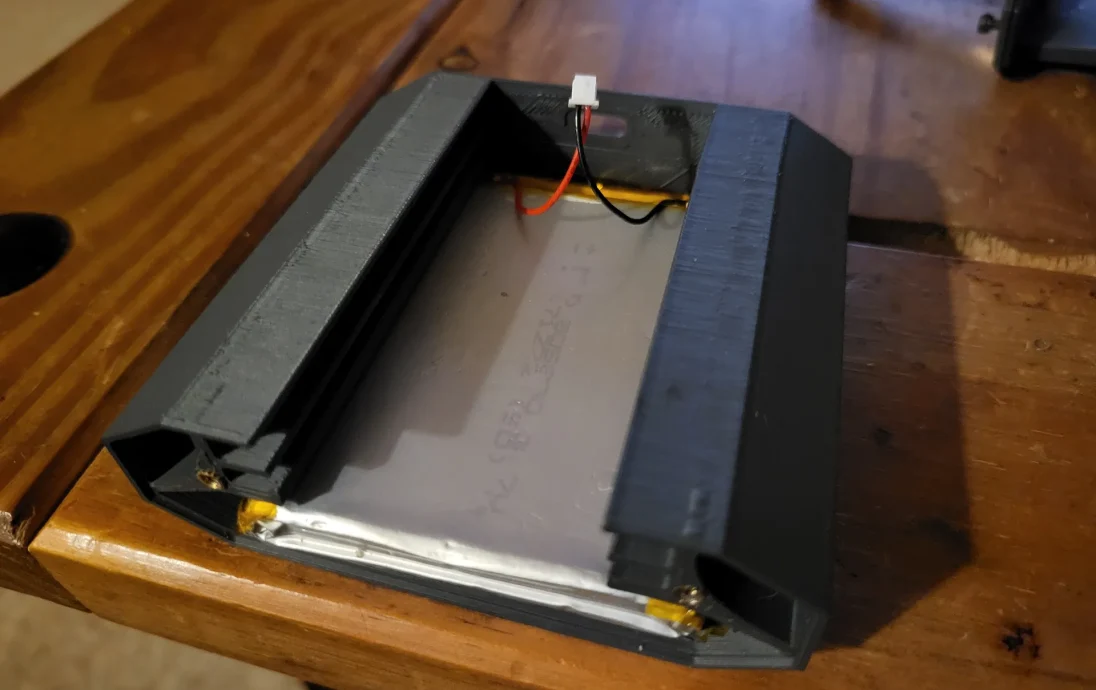

Прочный и компактный кейс для хранения аккумуляторов различных размеров и платы Heltec v3 lora.

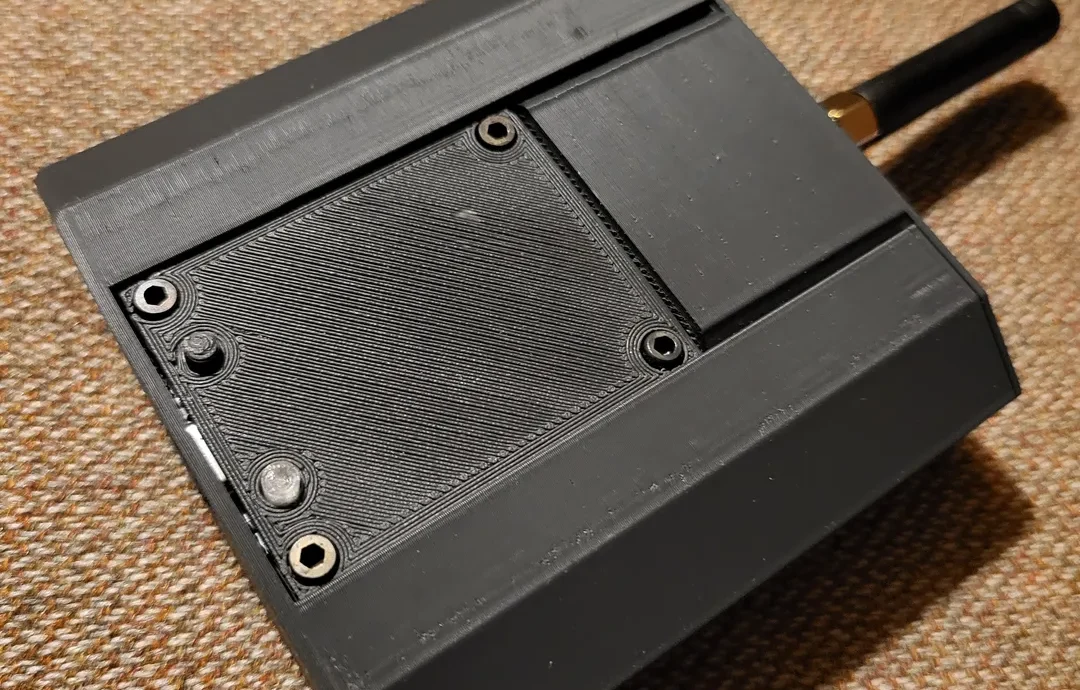

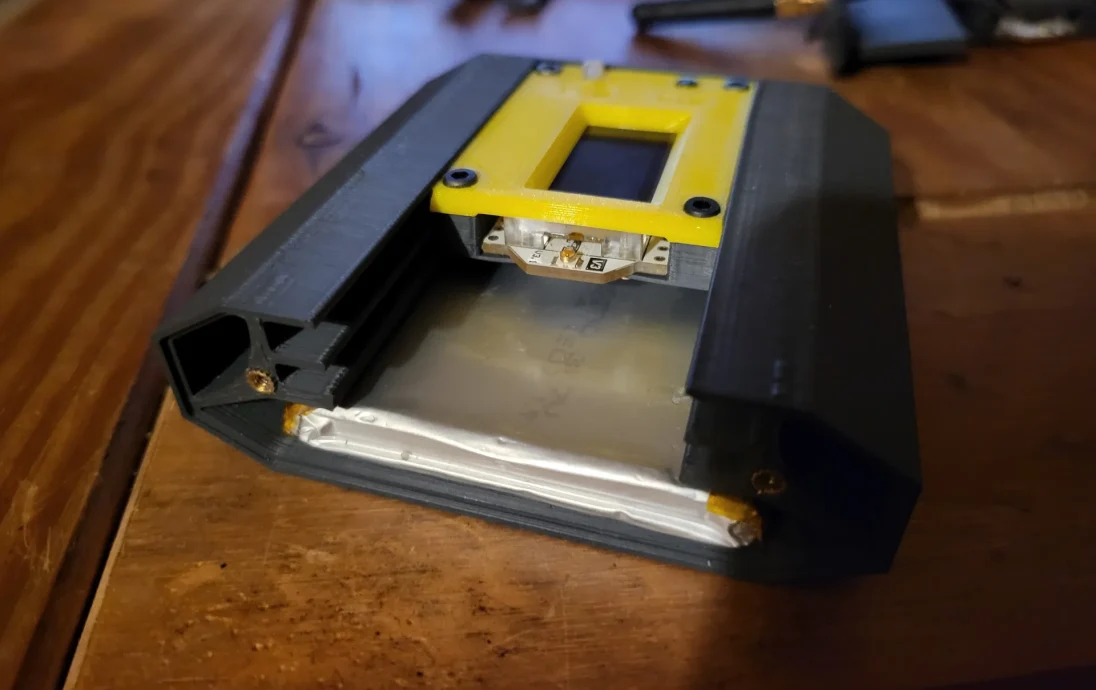

Держатель платы и крышка вставляются в корпус, а верхняя крышка фиксирует все вместе двумя креплениями m2,5.

Я спроектировал это так, чтобы разные платы могли иметь держатель и крышки, которые можно было вставлять в основной корпус.

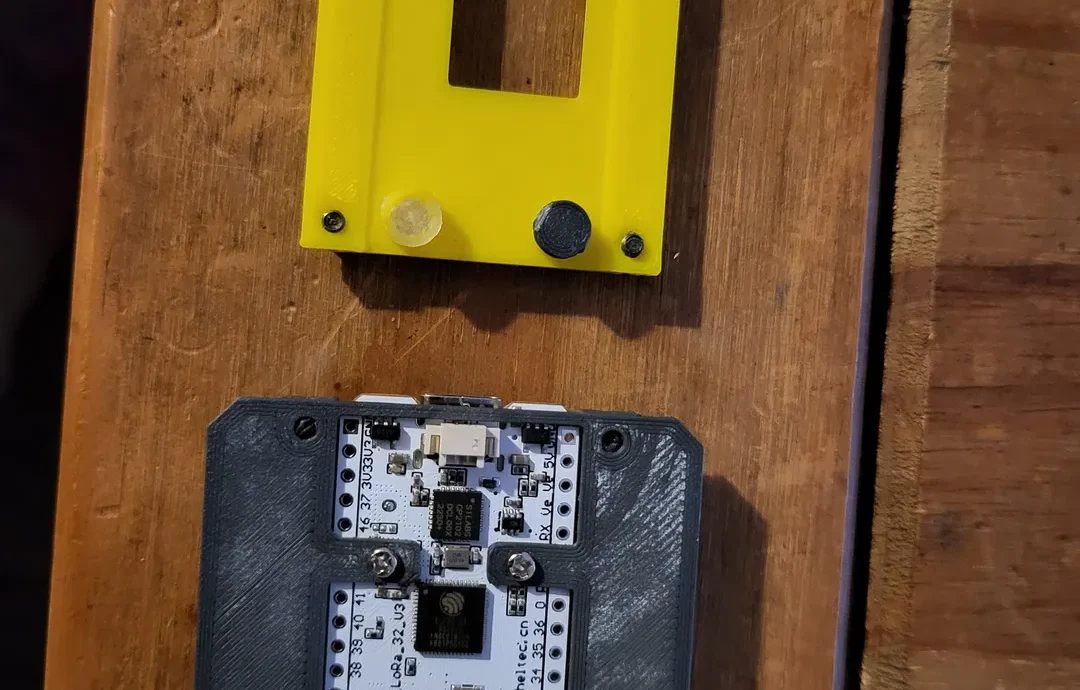

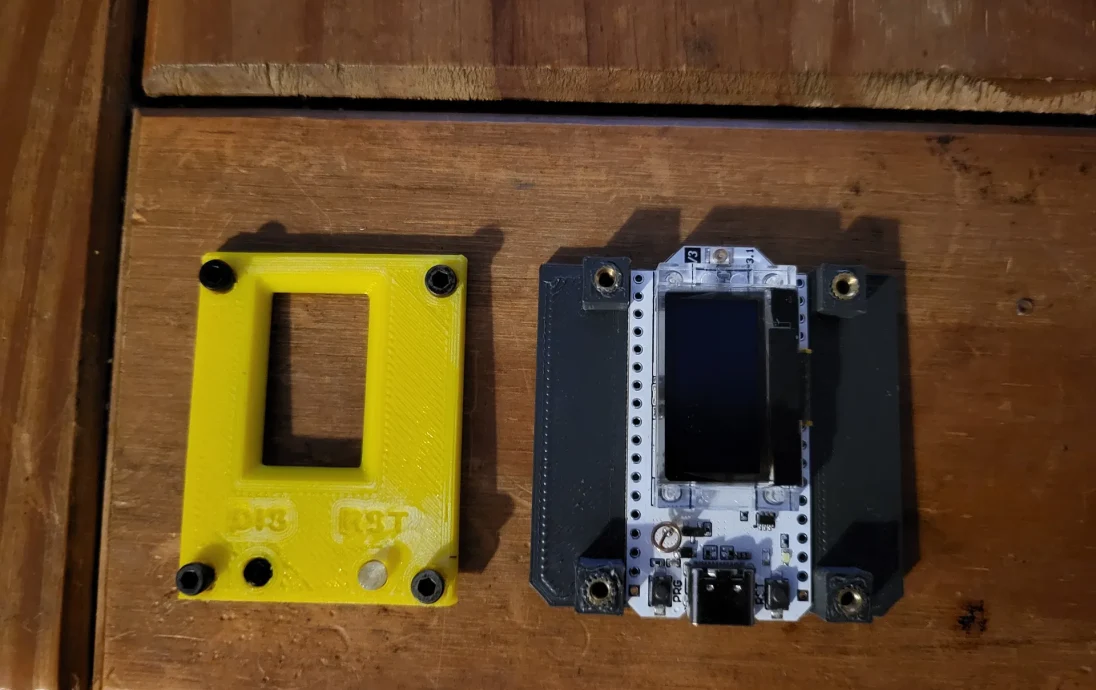

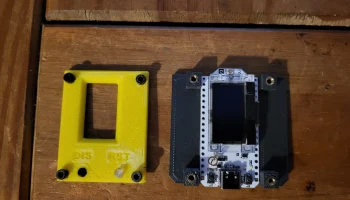

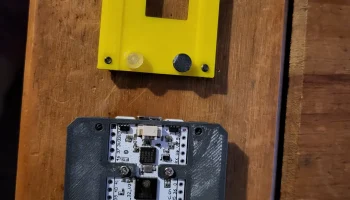

Для платы Heltec v3 не существует подходящего варианта монтажа, поэтому я решил отвинтить кронштейн экрана и поместить держатель платы на заднюю часть платы, совмес��ить кронштейн экрана, отверстия для винтов на плате и держателе и заменить винты.

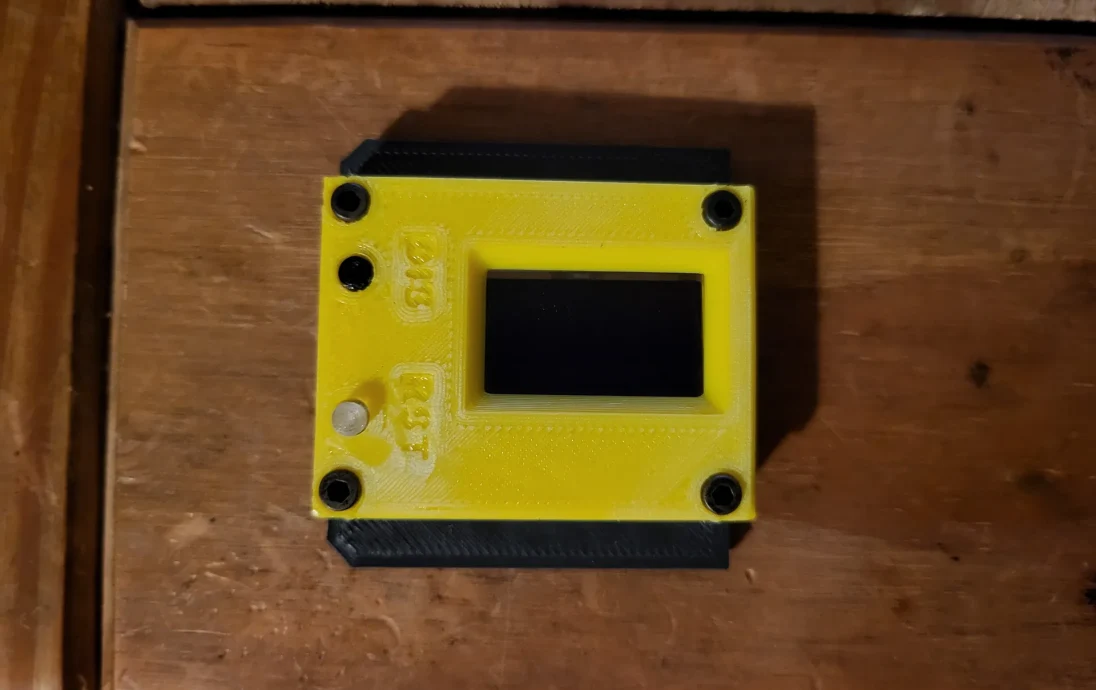

Когда штифты для кнопок вставлены в крышку, она ввинчивается в латунные вставки в держателе и затягивается, образуя очень надежный и прочный блок.

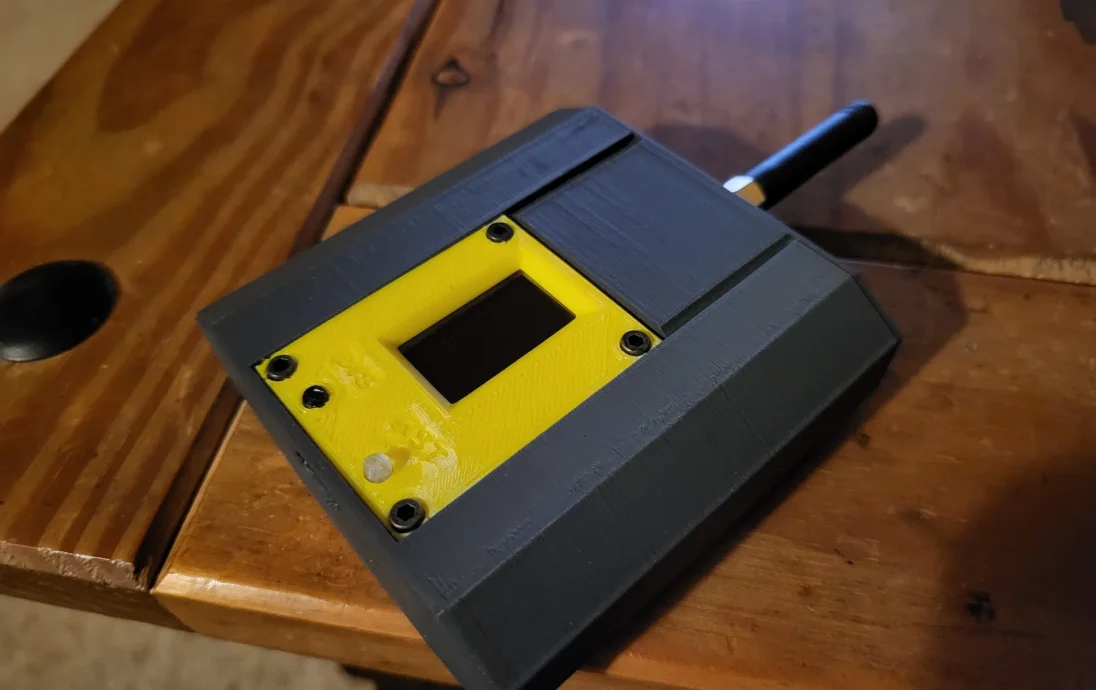

Затем его можно вставить в основной корпус.

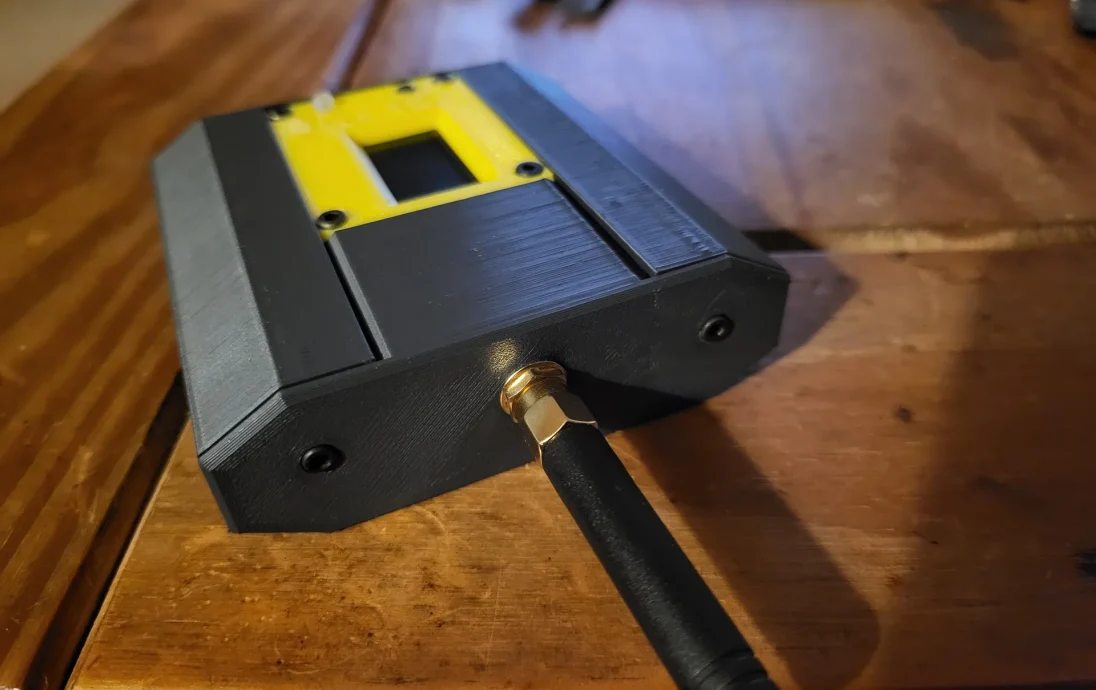

Этот дизайн означает, что вы можете распечатать обложки разных цветов для доски Lora, чтобы легко идентифицировать ваши узлы. Кроме того, печать штифта кнопки сброса из прозрачного PLA позволяет просвечивать световые индикаторы. Существует также опция без экрана, чтобы скрыть ваши ошибки...

Я напечатал все из ABS, кроме прозрачного штифта из PLA и крышек из PLA.

В держателе и корпусе следует использовать латунные вставки толщиной 2,5 мм:
https://amzn.to/48XBes7

И шестигранные болты 2,5 мм в качестве фитингов:
https://amzn.to/3Q27Gkk
