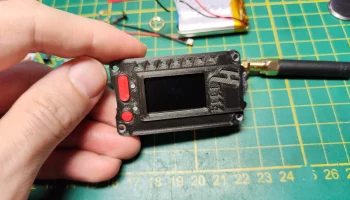

Комплект обновления Meshtastic DIDDY "ADVANCED" REMIX......

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Heltec исправил проблему «длинного сообщения» и «отключения Bluetooth» в новой версии оборудования. Обязательно закажите обновленную версию, чтобы избежать проблем!

________________________________________________________________________________________________________________

Я получил специальное разрешение от Gendemik поделиться своим ремиксом! Чтобы опубликовать ремикс, мне пришлось выбрать «Оригинал, я сделал это», поскольку я не могу дать ссылку на оригинальный дизайн, поскольку его лицензия не позволяет делиться и создавать ремиксы.

СНОВА БАЗОВЫЙ ДИЗАЙН — НЕ МОЁ ТВОРЕНИЕ! Я только что получил разрешение от Gendemik специально на мой РЕМИКС, который позволяет мне поделиться им!!

Не упустите возможность посмотреть их другие творения и поставить им лайк за то, что они позволили мне поделиться своим ремиксом со всем миром!: Gendemik | Printables.com

Вы можете найти оригинальный дизайн, на котором основан этот ремикс, здесь: GDMK Heltec v2/v3 Diddy (самый маленький проект корпуса) Meshtastic, вдохновленный Gendemik | Скачать бесплатно STL-модель | Printables.com

----------------------------------------------------------------------------------------------------------

Не существует руководства/инструкции/руководства по обновлению, вы должны знать, как это сделать самостоятельно!

«Продвинутый» вариант DIDDY Remix предназначен не для всех, кроме тех, у кого есть технические знания и инструменты для его создания!

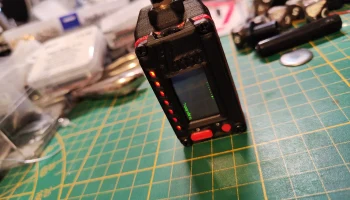

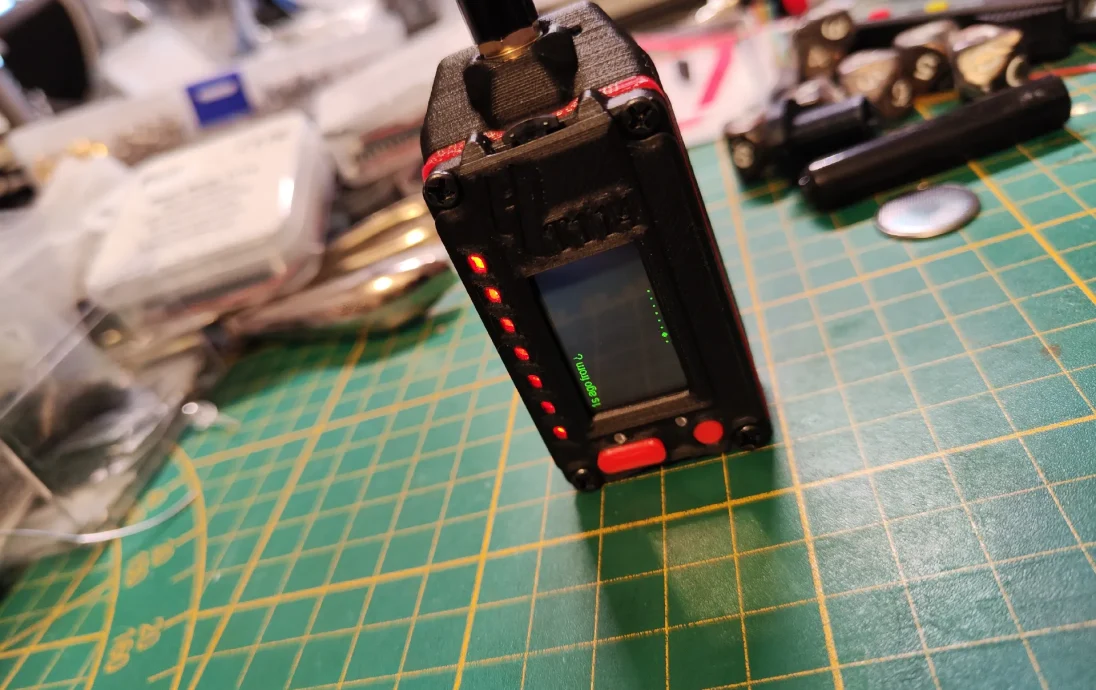

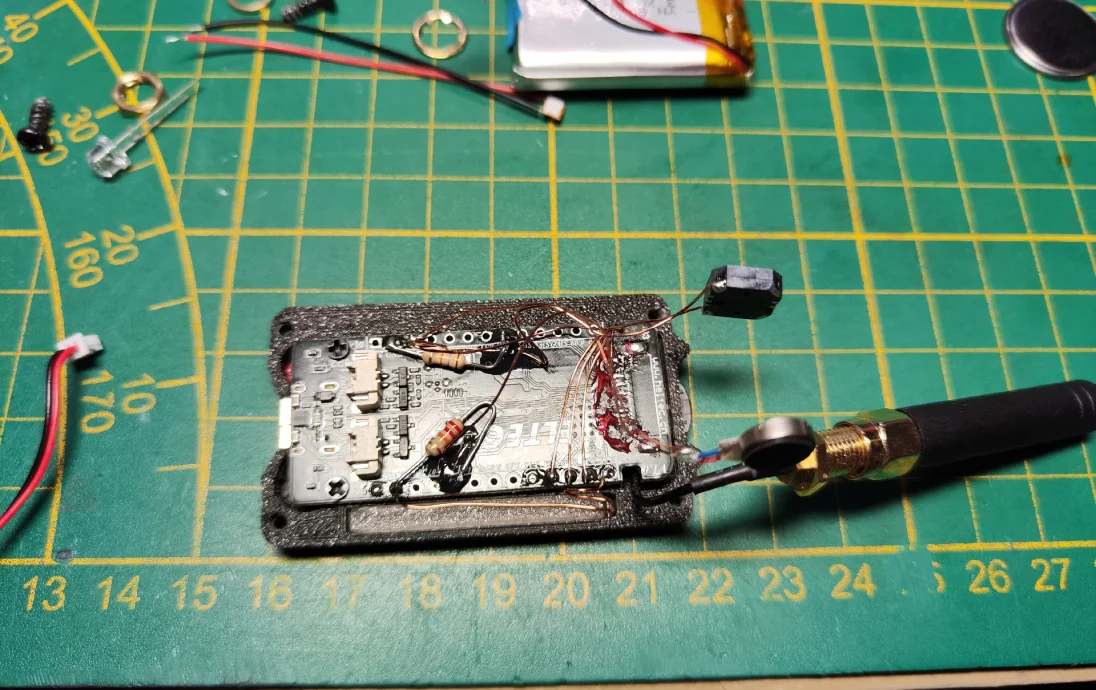

Он добавляет навигационный переключатель для готовых сообщений, светодиодную панель уведомлений и вибромотор к уже существующему зуммеру в исходной сборке.

Оригинальную сборку вы можете найти здесь:

Meshtastic Gendemik «Diddy» T114 Micro Node REMIX от LWC | Скачать бесплатно STL-модель | Printables.com

Список деталей:

Кабель SMA Ipex: SMA «мама», 5 см.

5 штюкке тебя. Fl/ipx ipex ufl zu sma weibliche männliche антенна Wi Fi Pigtail Kabel ufl ipex 1,13 мм RF Кабель 17 см — Алиэкспресс 13

Вибромотор: 0820

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс

Гораздо лучшая антенна, чем стандартная, которая поставляется в комплекте с Heltec, выберите правильную частоту для вашего региона: (необязательно)

— Алиэкспресс

Мосфет для питания зуммера и вибромотора, поскольку выходная мощность NR52 слишком низкая: SI2312

200 шт. SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Транзистор SMD Триод — Алиэкспресс

Зуммер: (8,5x8,5,3 мм, 3 Вольта)

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

SMT LED 3 Вольта (цвет выбирайте любой)

100 teile/los 5 Farben SMD 0805, ультра яркий светодиод Rot/Grün/Blau/Gelb/Weiß, прозрачный светодиодный диод — AliExpress

Металлический зажим для ремня, включая крепежные заклепки (2,5x5,5 см):

/20 шт. кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel, зажим для камина Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben — Алиэкспресс

Винты (M3 8 мм):

M2 m2, 5 m3, 5 m3 m4 m5 pt Pfanne runder Kopf selbst schneidende Holz schraube schwanz geschnittene Phillips Kreuz vertiefter schwarzer verzinkter Stahl АлиЭкспресс

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭ��спресс 13

Акриловое стекло (защита дисплея) опционально: 18x28 мм.

В упаковке 5 шт. durchsichtige Paneele für Bilderrahmen durchsichtige Kunststoff platte Glas Ersatz Display Projekte Lackier dicke 1,0 мм — Алиэкспресс 15

Навигационный переключатель для консервированных сообщений К2-02 с полой оболочкой:

Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Многофункциональный сброс Micro Schalter Großen kopf/Normalen kopf/keine kopf
