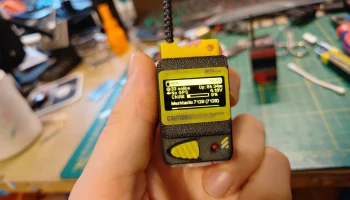

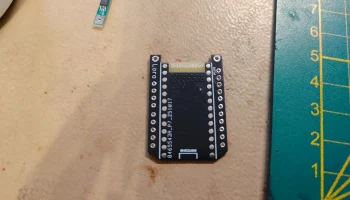

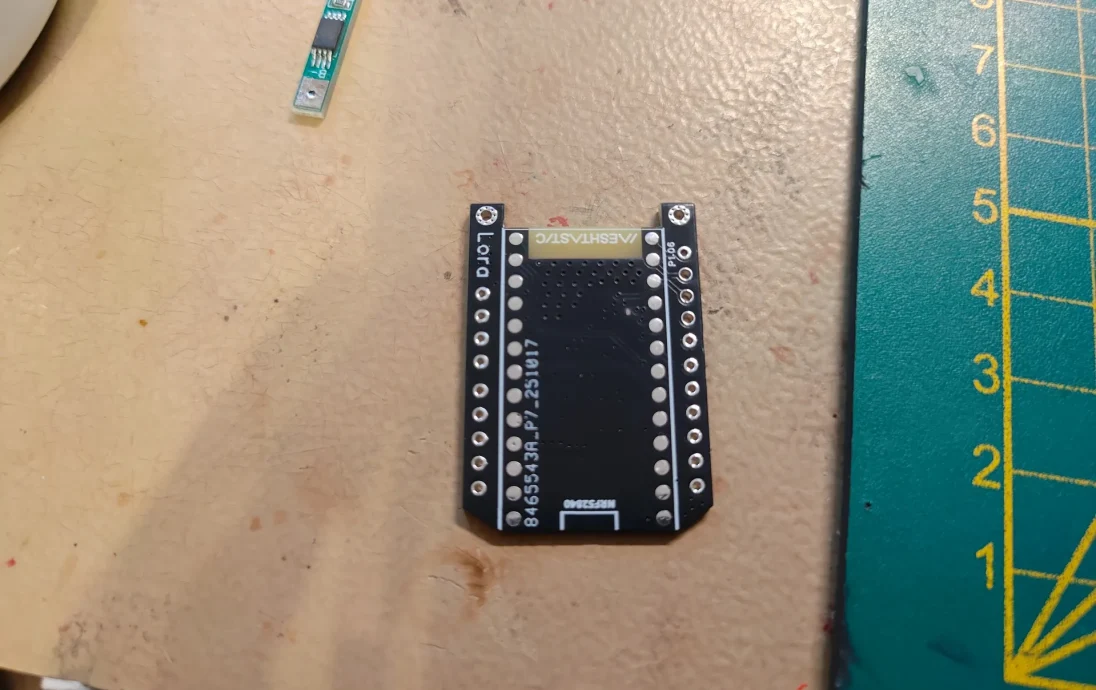

��спользуя новую, более компактную печатную плату, чем плата Faketec, Meshtastic Mini раздвигает границы еще меньшего узла, но по-прежнему использует те же компоненты, что и Faketec, только с несколькими небольшими изменениями, поэтому вам действительно нужно всего лишь заказать новую плату, и вы переходите к узлам еще меньшего размера, но при этом сохраняя все функции.

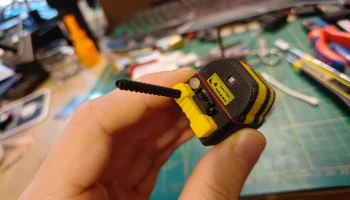

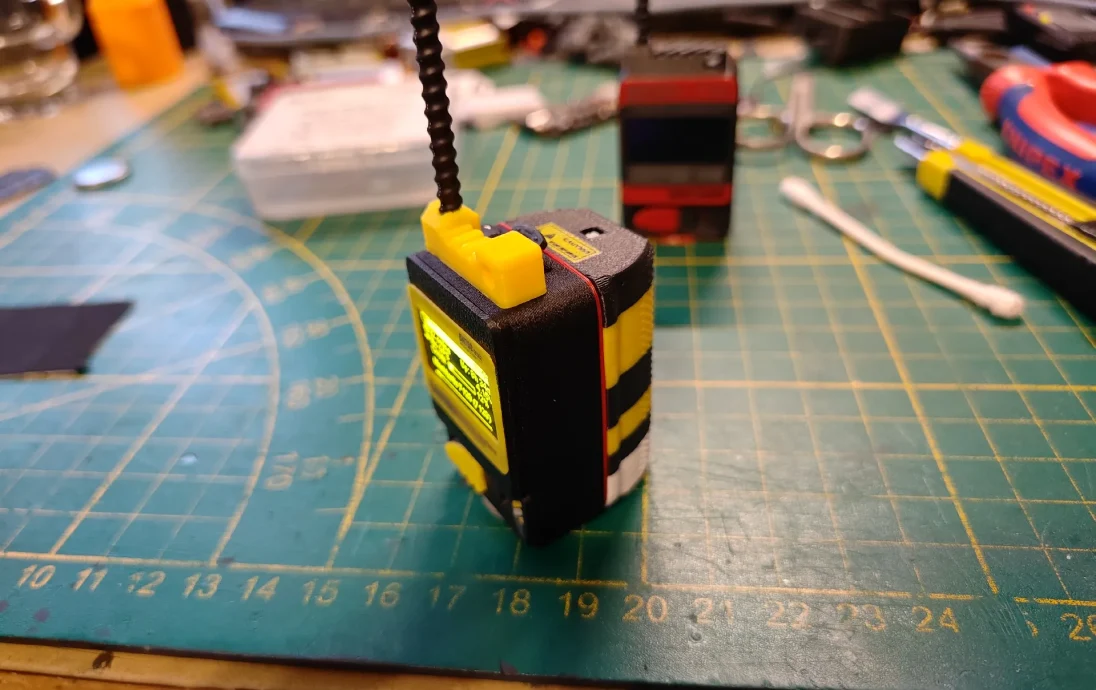

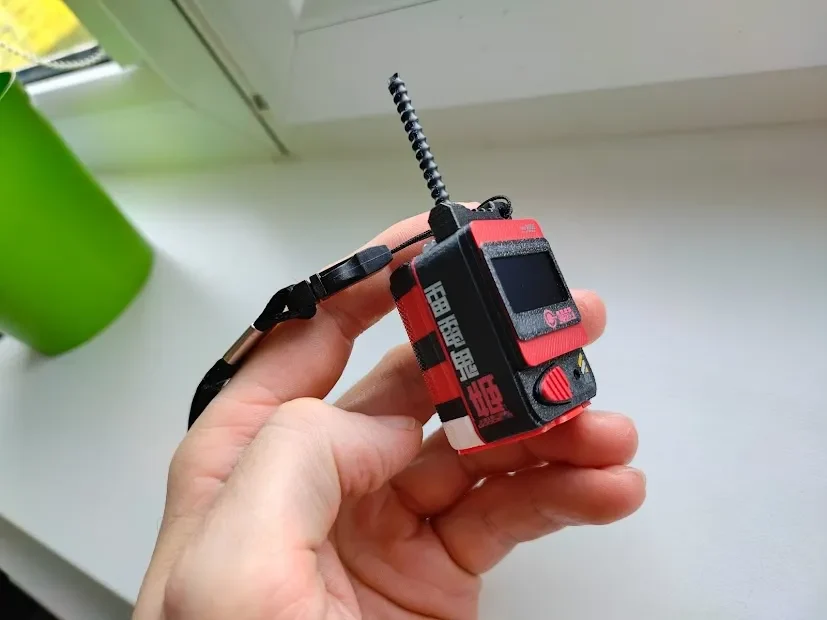

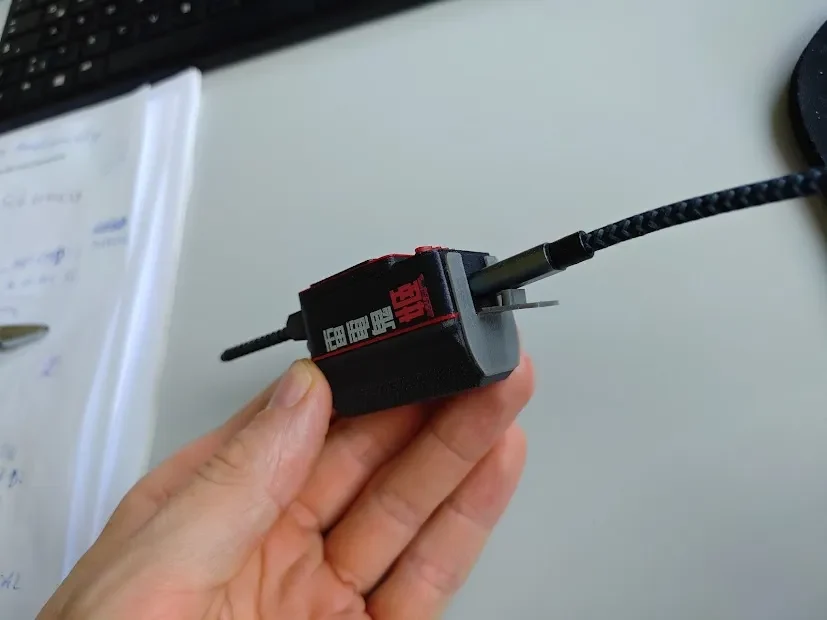

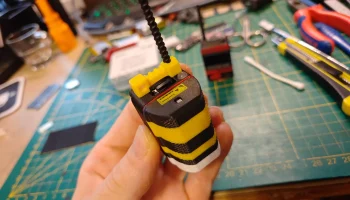

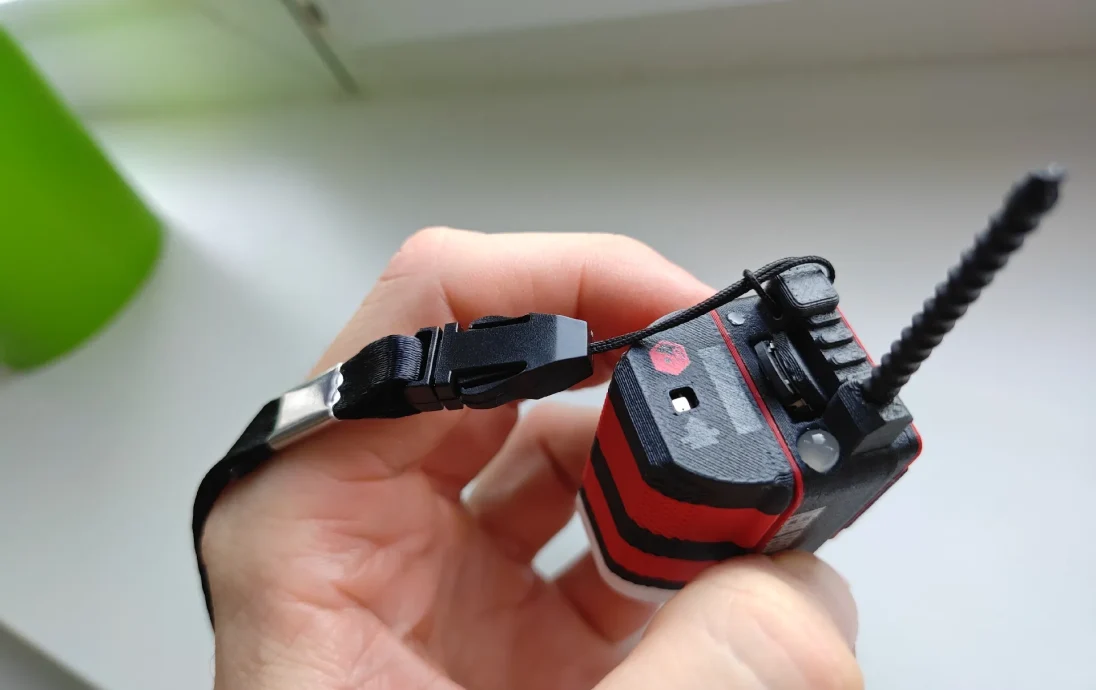

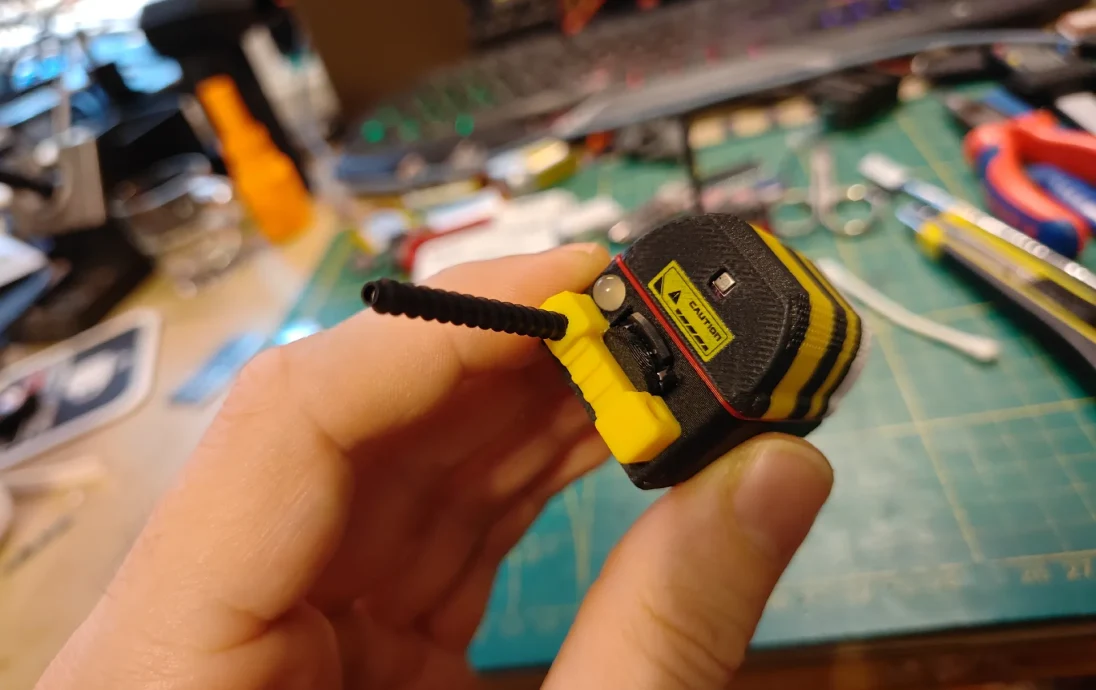

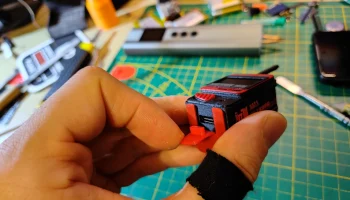

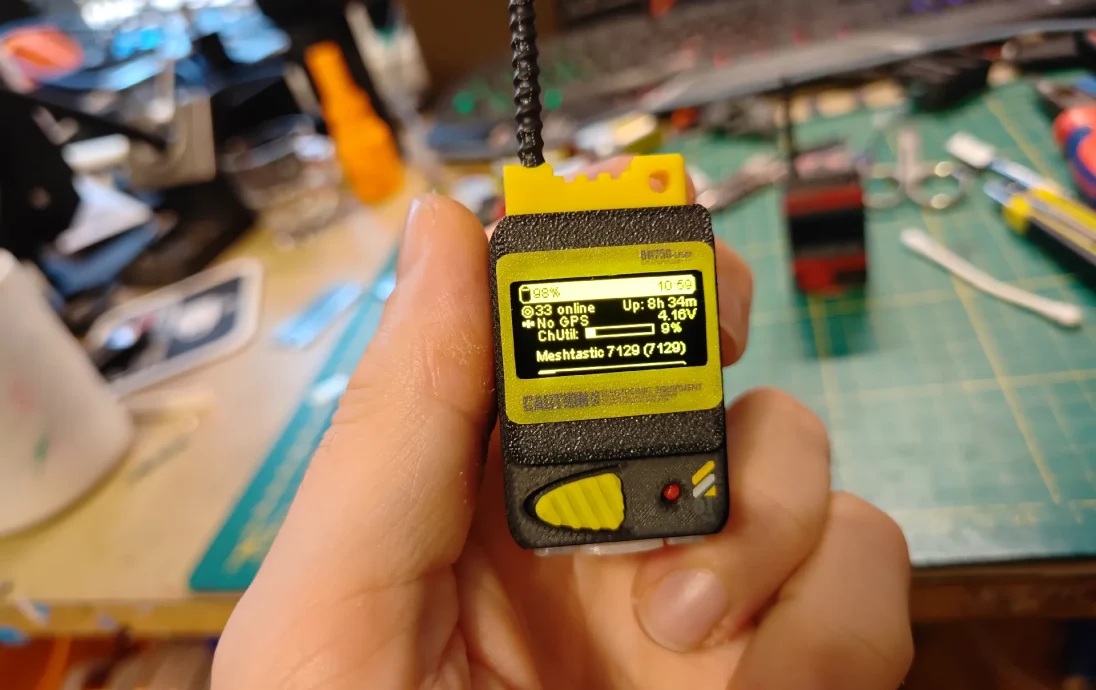

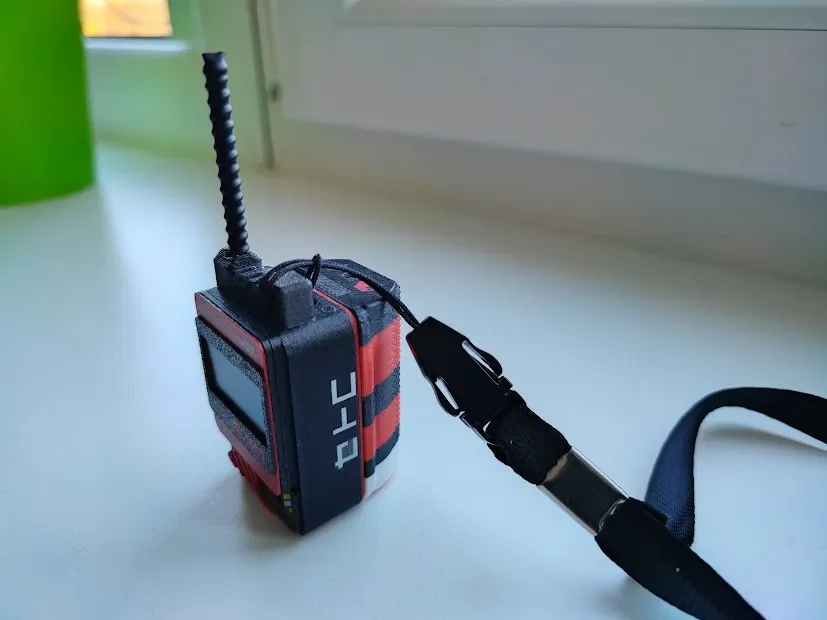

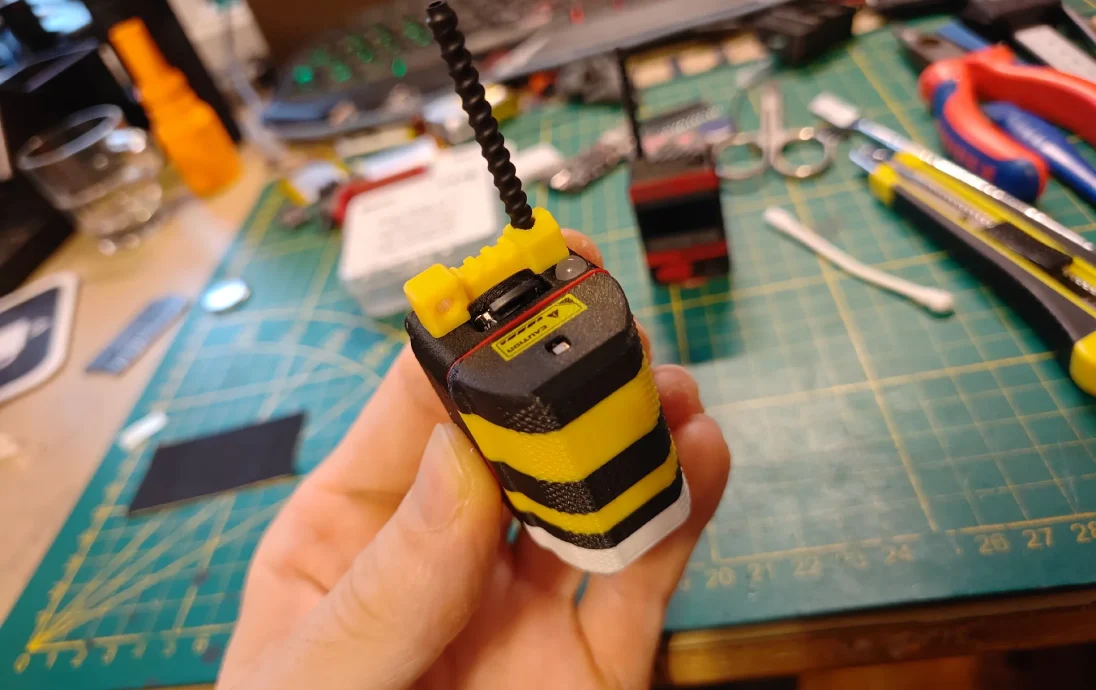

Bumblebee оснащен литиевой батареей 18350 емкостью 1600 мАч, светодиодом уведомлений, зуммером уведомлений, вибромотором, навигационным переключателем для стандартных сообщений, текстовых сообщений и навигации по меню (версия 2.7.x и выше), датчиком окружающей среды (температура, влажность, давление воздуха) и даже местом для шнурка в крошечном и компактном размере.

Основанный на оригинальном Meshtastic Mini, вы можете найти здесь: https://oshwhub.com/shenye894/meshtastic-mini.

ВНИМАНИЕ! Оригинальная плата имеет некоторые недостатки, например, перепутана надпись на второй стороне I2C SDA/SCL! поэтом�� при подключении oled-дисплея имейте в виду, что вам нужно подключить SCL и SDA «неправильно», чтобы дисплей заработал. Также неправильные размеры отверстий (невозможно установить стандартный дисплей I2C непосредственно на плату, так как одно отверстие заземления недостаточно широкое для контактов разъема, а также отсутствует короткая площадка для зарядки с током 300 мА. У меня уже есть отремонтированный и улучшенный вариант исходного варианта, который не подходит для этой конкретной сборки, но будущие сборки будут включать в себя третий полевой МОП-транзистор для вибрационного двигателя (с использованием GPS-мосфета в текущей сборке Bumblebee для вибрационного двигателя). место на печатной плате для трехпозиционного навигационного переключателя и светодиода с резистором.

Список деталей:

Плата Meshtastic Mini прикреплена в файлах и готова к загрузке и заказу в JLCPCB, а все детали, которые вам понадобятся для платы FakeTec V4, вы можете найти здесь:

https://github.com/gargomoma/fakeTec_pcb

Переключатель навигации для стандартных сообщений/навигации по меню (Meshtastic 2.7.x и выше), ввод с клавиатуры свободного сообщения:

https://de.aliexpress.com/item/33044807162.html

Зуммер:

https://de.aliexpress.com/item/1005009242978931.html

Антенна:

https://de.aliexpress.com/item/1005008074862002.htm

Резистор SMD: 10 кОм (единственный тип резистора, отличающийся от используемых резисторов на плате faketec из-за ограничений по размеру)

https://de.aliexpress.com/item/1005008666573344.html

Кнопки SMD: (в случае, если список кнопок на плате fakete еще не был обновлен, связанные кнопки smd подойдут для этой, а также для платы faketec:

https://de.aliexpress.com/item/1005004194174696.html

Oled-дисплей: вам необходимо заказать НОВУ�� ВЕРСИЮ, в которой гораздо меньше печатной платы! остальные НЕ ПОДОЙдут!

https://de.aliexpress.com/item/1005007509525009.html

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

18350 Литий-ионный аккумулятор 1600 мАч:

https://de.aliexpress.com/item/1005007254548022.html

Защита аккумулятора BMS:

https://de.aliexpress.com/item/32674039738.html

Металлическая лента: 0,1 мм 4 мм: если у вас есть специальное сварочное устройство для крепления ленты к полюсу батареи, в противном случае вы можете просто припаять ее, что, конечно, не так «приятно».

Литий ионный аккумулятор 18650, 10 м, никелированная листовая пластина, никелированная стальная лента для ремня, 0,1 мм, разъем для точечной сварки, 3/4/5/7/8/10 мм — Алиэкспресс

Вибрационный двигатель:

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс

Рассеянный светодиод: выберите цвет, который вы хотите использовать, и подключите соответственно (R, G или B):

https://de.aliexpress.com/item/1005010154563845.html

Датчик окружающей среды (опция) BME-280 3,3 В:
