Чехол для батарейки типа "таблетка" или "таблеточный" (н...

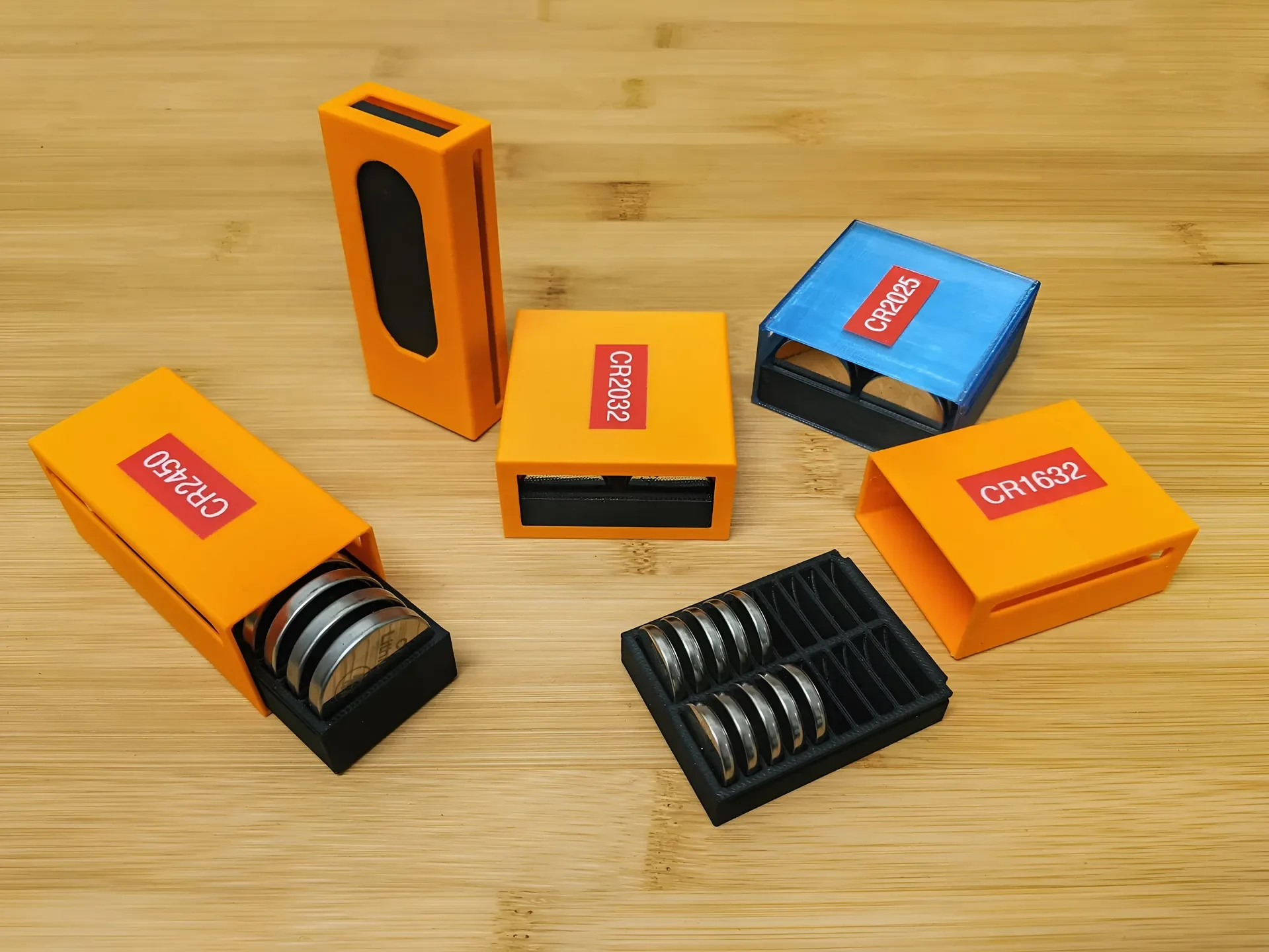

Это случай батарейки-таблетки/таблетки. Это ремикс параметрического кейса Small-Battery Case от Джорджа Ф. с различными улучшениями:
Слайдеры

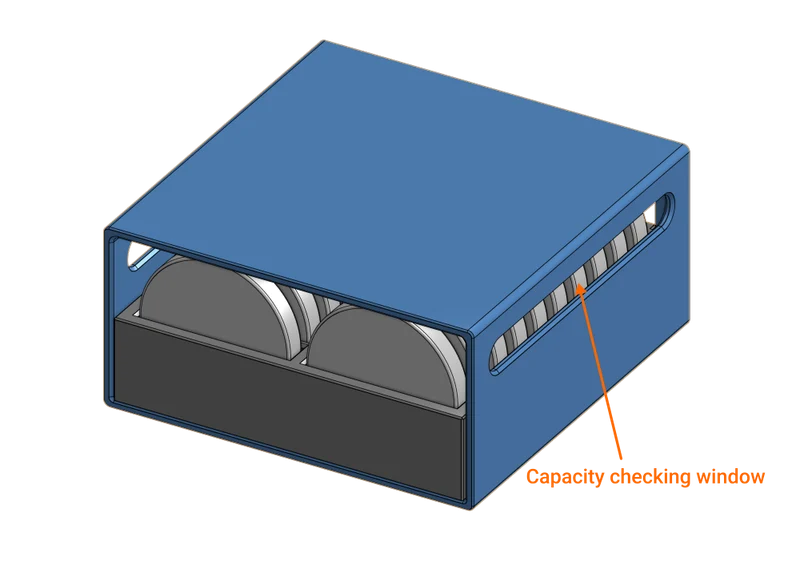

Окна сбоку, чтобы проверить, сколько батарей у вас еще осталось

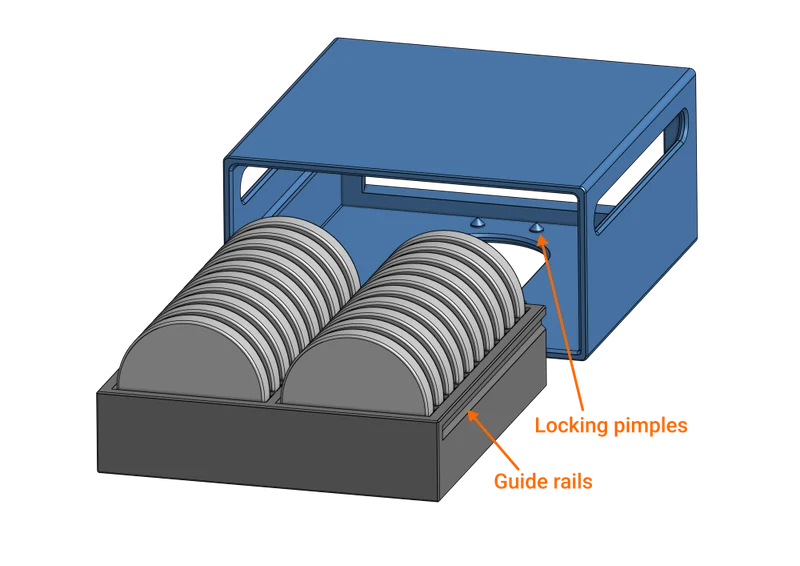

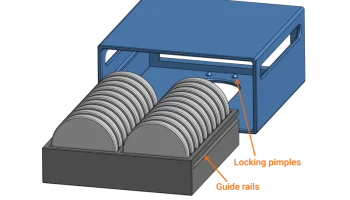

Запирающий механизм предотвращает случайное выскальзывание ящика из рукава.

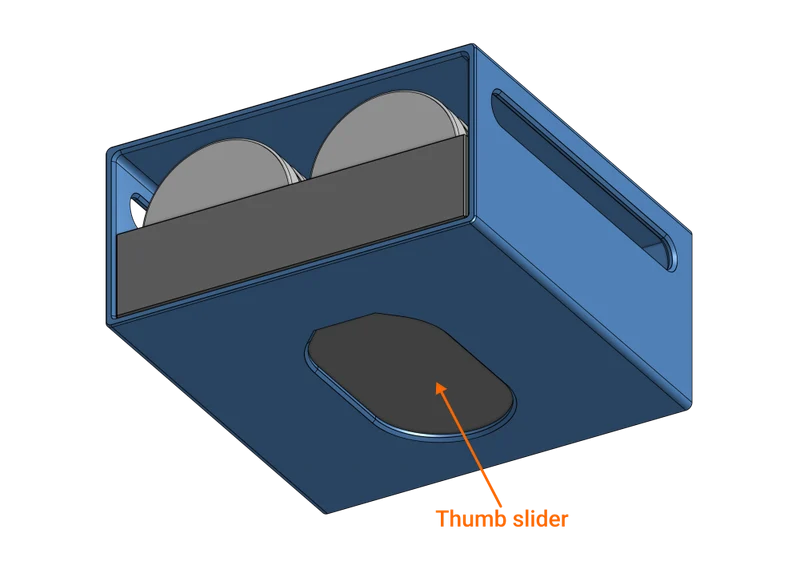

Ползунок для большого пальца внизу

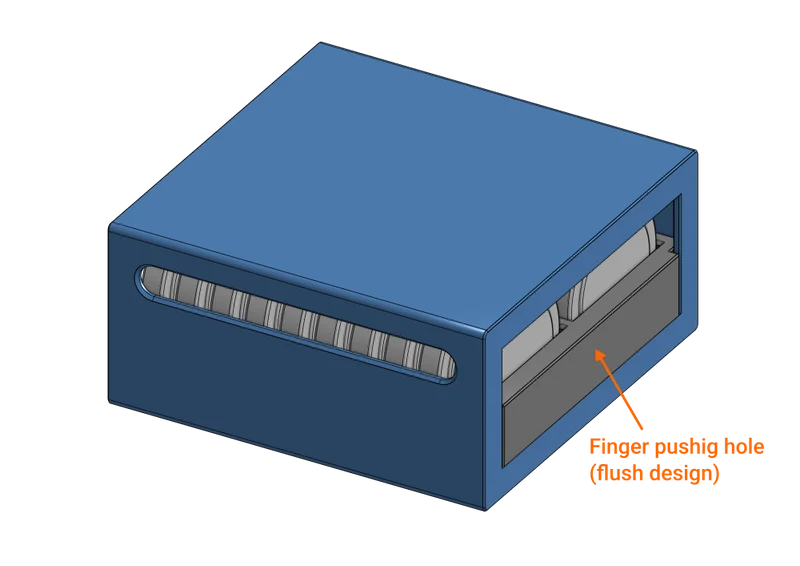

Ящик находится на одном уровне с рукавом сзади.
Закрытое дно
Предварительно созданные STL для многих типов батарей.
Настраивается в Onshape (прокрутите вниз, чтобы получить дополнительную информацию)
Печать
Убедитесь, что ваш принтер правильно откалиброван. Обе части должны совпадать. Чрезмерная или непоследовательн��я экструзия может привести к плохой посадке.
Распечатайте детали в исходной ориентации. Все файлы STL предварительно ротированы.
Настройки печати
Материал: PLA, PETG и т. д.
Ширина экструзии: 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3 или 4
Верхний/нижний сплошные слои: 4
Заполнение: 10% (может работать и без заполнения)
Предварительно созданные STL
На вкладке «Файлы» есть папка для каждого типа батареи. Для каждого типа аккумулятора доступны несколько версий с разной емкостью.
Именование файла следующее:
[NAME]_[TOTAL_CAPACITY]_[COLUMNS]_(Ящик или рукав).stl
Примечание. Размеры батарей, за исключением показанных на изображениях, не проверялись. Размеры взяты из даташитов библиотеки компонентов Umtel. Если вы обнаружите неправильные размеры, пожалуйста, отправьте мне сообщение. Список аналогов аккумуляторов взят из Википедии.
Доступные предварительно созданные дела
В зависимости от размера батарей доступны предварительно сформированные кейсы ��бщей емкостью 64, 40, 32, 20, 16 или 10 батарей и с 4, 2 или 1 колонкой.
Имя/эквивалент префикса/альтернативное имя
CR1025 5033LC
CR1216 5034LC
CR1220 5012LC
CR1616
CR1620 5009LC
CR1632
CR2020
CR2025 5003LC
CR2032 5004LC
CR2354 560
CR2430 5011LC
CR2450 5029LC
CR927
SR41 AG3, SG3, G3-A, LR41, 192, 384, 392, 6135-99-949-0402, QR41, LR736, SR736, 1135SO, 1134SO
SR44 AG13, SG13, LR44, LR154, 6135-99-792-8475, 6135-99-651-3240, A76, S76, EPX76, 157, 303, 357, 1128MP, 208-904, A-76, A613, AG14, AG-14, CA18, CA19, CR44, D76A, G13A, G13-A, GDA76, GP76A, GPA7, GPA75, GPA76, GPS76A, KA, KA76, AG76, L1154, L1154C, L1154F, L1154G, L1154H, LR44G, LR44GD, LR44H, MS76H, PX76A, PX675A, RPX675, RW82, SB-F9, V13G, 357A, LR1154, SR1154, 1166A, 1107SO, 1131SOP
SR54 AG10, SG10, G10-A, LR54, 189, 387, 389, 390, L1131, LR1130, SR1130, 6135-99-796-0471, LR1131, SR1131, 1138SO
Кастомизация
Вы можете создать корпус для существующего типа батареи с произвольной емкостью и количеством столбцов. Или вы можете создать корпус для батареи индивидуального типа с нестандартными размерами.
Нажмите на ссылку ниже, чтобы начать настройку.
> НАСТРАИВАЙТЕ В ONSHAPE <
Как настроить
Откройте ссылку выше.
В левом верхнем углу измените конфигурацию в соответствии с вашими потребностями. Возможно, вам придется изменить размер раздела, чтобы увидеть все варианты. Варианты конфигурации описаны ниже.
В левом нижнем углу щелкните правой кнопкой мыши по деталям и выберите в меню «Экспорт».
В диалоговом окне «Экспорт» выберите
Формат: STL
Единицы измерения: миллиметр (важно!)
Опции конфигурации
Тип батареи Тип батареи. Используйте таблицу выше, чтобы найти каноническое имя. Если вашей батареи нет в списке, выберите «Пользовательский» и введите размеры батареи самостоятельно.
Емкость Минимальное количество батарей, которое вы хотите хранить. Число будет округлено в большую сторону, если оно не делится на количество столбцов.
Столбцы Количество столбцов в деле. Количество батарей в столбце — это емкость, деленн��я на это значение и округленная в большую сторону.
Диаметр батареи. Если вы выбрали «Пользовательский» в качестве типа батареи, вы можете указать диаметр вашей батареи.
Толщина батареи. Если вы выбрали «Пользовательский» в качестве типа батареи, вы можете указать толщину вашей батареи.
Ползунок для большого пальца Снимите этот флажок, если хотите отключить слот для ползунка для большого пальца. Это мож��т быть полезно, когда корпус батареи слишком мал для правильной визуализации слота. Или если вам это просто не нравится.
Ориентация печати Установите этот флажок, чтобы экспортировать 3D-модель в правильной ориентации.
