Система JUGGERNAUT - корпус приемопередатчика LoRa / Mesh..

Краткое описание

Система JUGGERNAUT включает в себя набор корпусов и деталей для интеграции приемопередатчиков LoRa, смартфонов и антенн в ваше тактическое оборудование путем установки отдельных компонентов в вашу систему Molle / PALS.

Корпус трансивера предназначен для стартового комплекта RAKWireless WisBlock Meshtastic, включающего базовый модуль RAK4631, базовую плату RAK19007, OLED-дисплей RAK1921 и модуль GNSS RAK12500, который можно разместить в подсумках для магазинов Molle / PALS диаметром 5,56 мм и 7,62 мм.

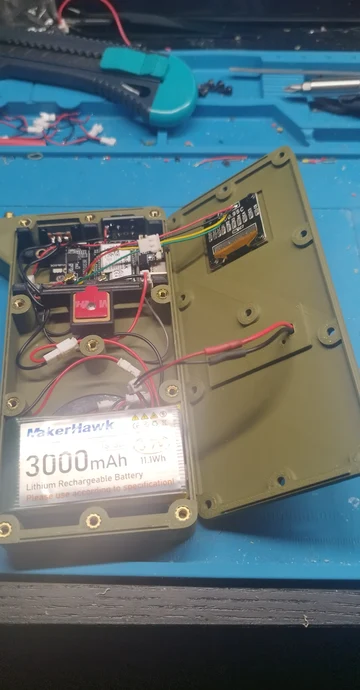

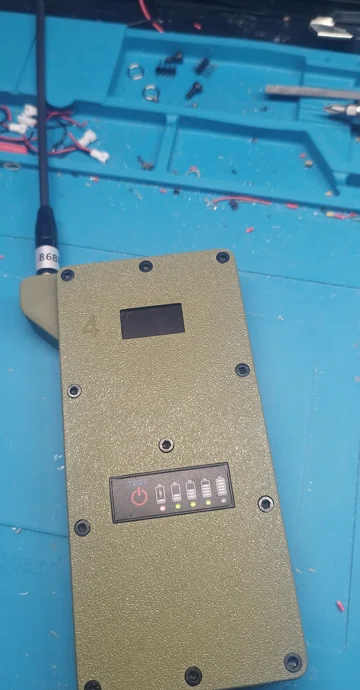

В полностью собранном корпусе имеются:

Беспроводная зарядка Ци
Разъем Pogopin для зарядки док-станции
USB-C быстрая зарядка
Индикатор состояния батареи

Для получения дополнительной информации о Meshtastic посетите meshtastic.org.

Спецификация

Требуется
1 стартовый комплект WisBlock Meshtastic (базовая плата RAK19007, OLED-дисплей RAK1921, модуль GNSS RAK12500)
1x кнопочный модуль AZDelivery KY-004
1 ползунковый переключатель (19,5 х 4,3 мм)
1 зарядная плата Aidepen TC4056 USB-C
1 аккумулятор LiPo 3,7 В, 3000 мАч (115 x 60 x 10 мм)
11x Вплавляемая резьба М3х6мм
11 винтов с шестигранной г��ловкой цилиндра M3
6 саморезов с потайной головкой 2x4 мм
6 саморезов с потайной головкой 2x5 мм
1 пара 4-контактного разъема Micro JST SH1.25
2x Micro JST PH2.0 2-контактный разъем «мама»
1x 2-контактный разъем Micro JST PH2.0 «папа»
2x Micro JST MX1.25 2-контактный разъем «мама»
1x 2-контактный разъем Micro JST MX1.25 «папа»

Необязательно

1x 3-контактный комплект разъемов Pogopin
1x индикатор состояния батареи
1x беспроводная зарядная плата Qi
3 пары 2-контактных разъема Micro JST MX1.25

Перейдите по адресу https://github.com/audiocustoms/LoRa-Transceiver-Case/blob/main/RAK%20Wireless/RAK19007/MagPouch%20Case/README.md, чтобы просмотреть все изображения сборки.
