Мачта лодочного модуля Meshtastic

Мештастик в море

Представьте себе, что вы путешествуете по проторенной дороге без мобильного Интернета или Wi-Fi. В наши дни вы все еще хотите отслеживать свою лодку: проверять, не потянул ли якорь, следить за солнечными панелями и проверять, полностью ли заряжены батареи. А что, если кто-то останется на борту? Как отправить ему быстрое сообщение? Meshtastic предоставляет очень энергоэффективное и относительно доступное решение.

Учитывая это, мы (SY Lille Ø и SY Sya) в настоящее время проверяем, насколько хорошо это работает. Прямо сейчас мы проводим испытания на Кюрасао.

Наша установка состоит из трех основных компонентов:

Sensecap T1000-E (модуль экипажа): это портативное устройство, переносимое членами экипажа.

Heltec V3 (лодочный узел): установленный на борту рядом с надежным источником питания, этот узел может ис��ользовать столько энергии, сколько необходимо.

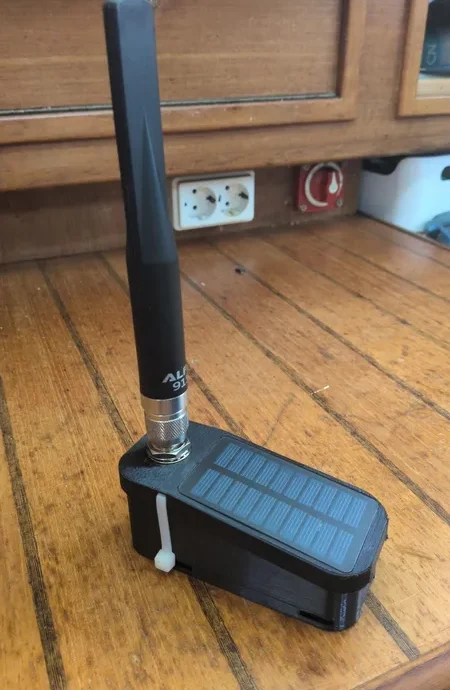

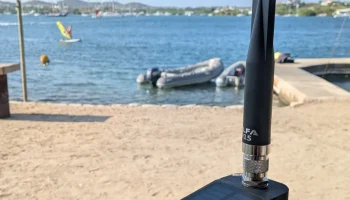

Rak4631 (мачтовый узел): установлен на мачте с собственной батареей и солнечной панелью. Чтобы снизить энергопотребление, Wi-Fi и Bluetooth отключены, что дает солнечной панели возможность не отставать.

В нашем случае Heltec (установленный под обвесом) собирает все данные и подключает члена экипажа, который остается на борту, к сети Meshtastic. Он также может обмениваться данными с мачтовым узлом, обеспечивая максимальную дальность действия.

Диапазон

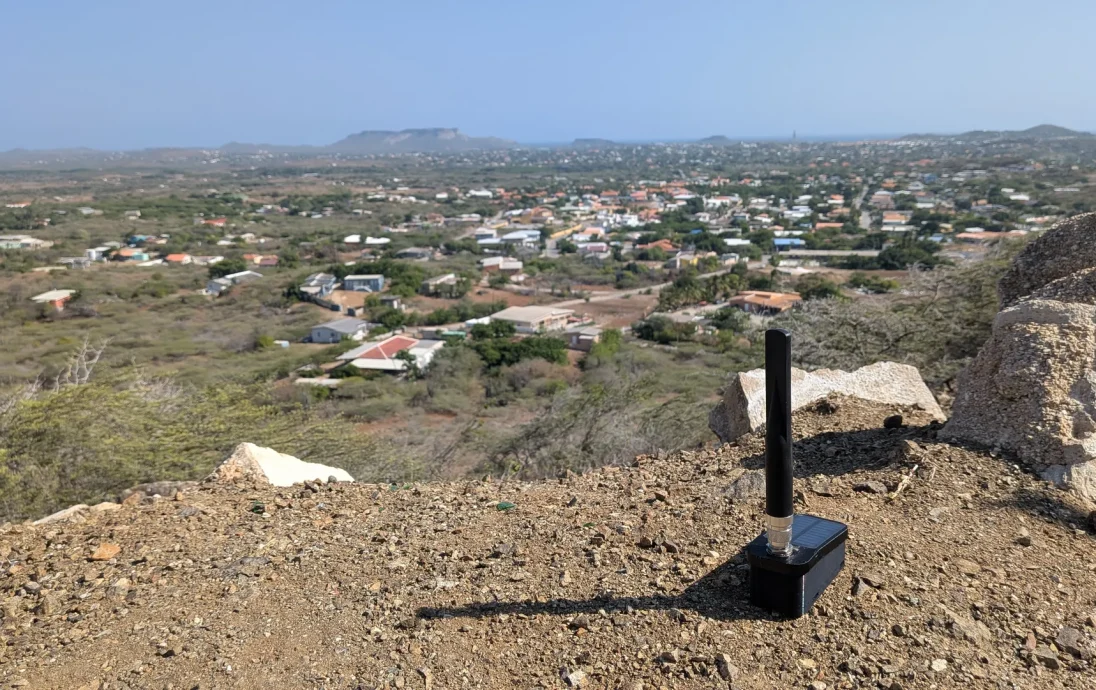

Нам удалось установить координаты от берега до лодки на расстоянии до 8 км. Это было на горе. Вокруг залива со строительством и т. д. 2 км вполне возможно.

спецификация

Все детали топового узла куплены в интернет-магазине Rokland.

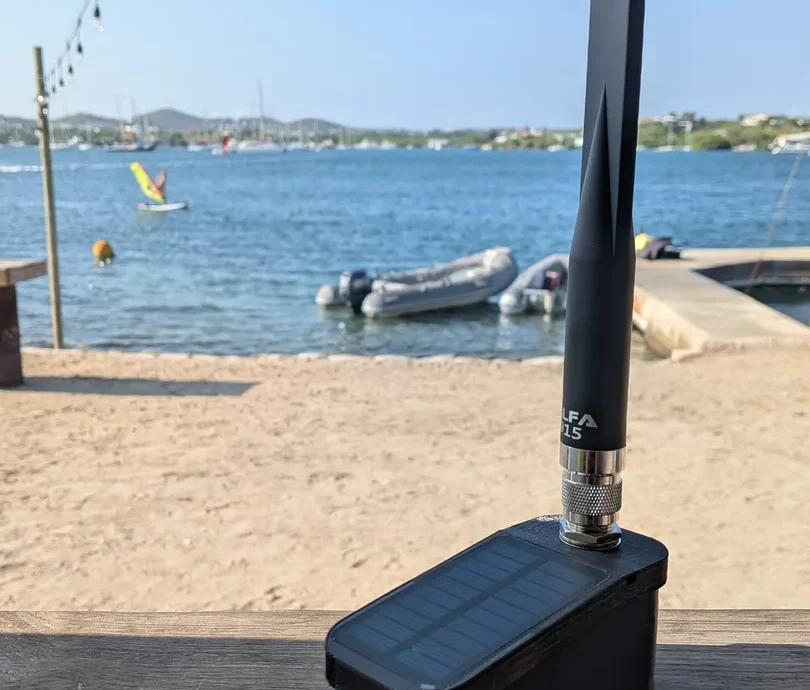

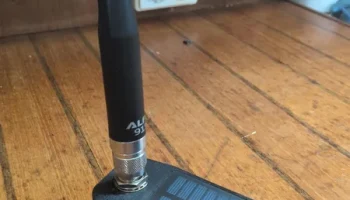

Антенна: ALFA AOA-915-5ACM 5dbi Всенаправленная наружная 915 МГц

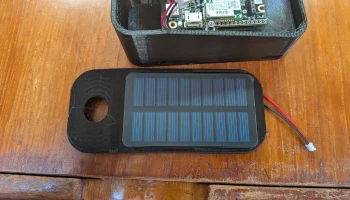

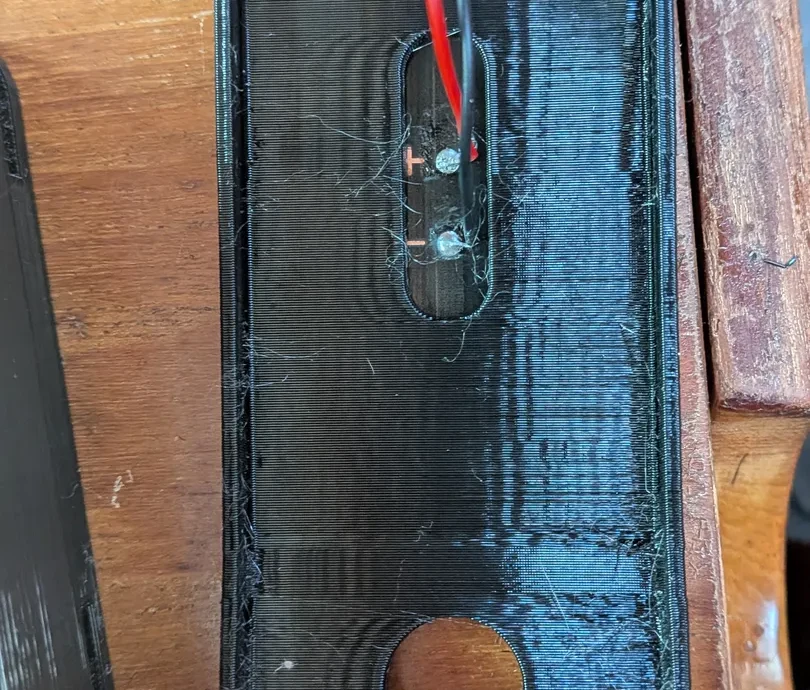

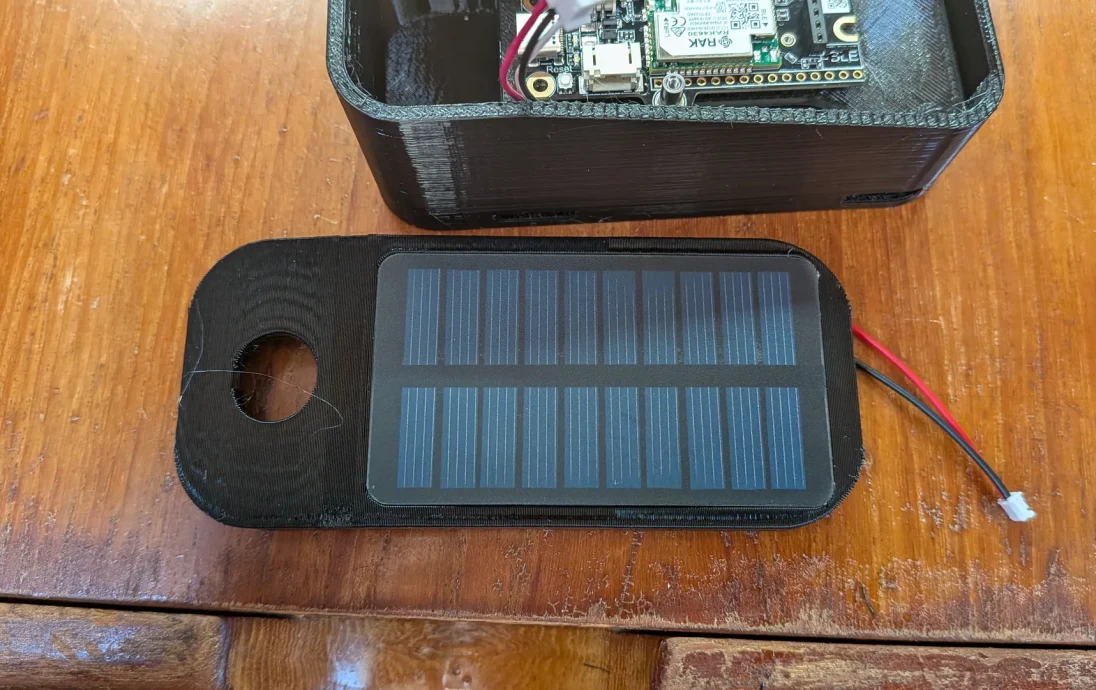

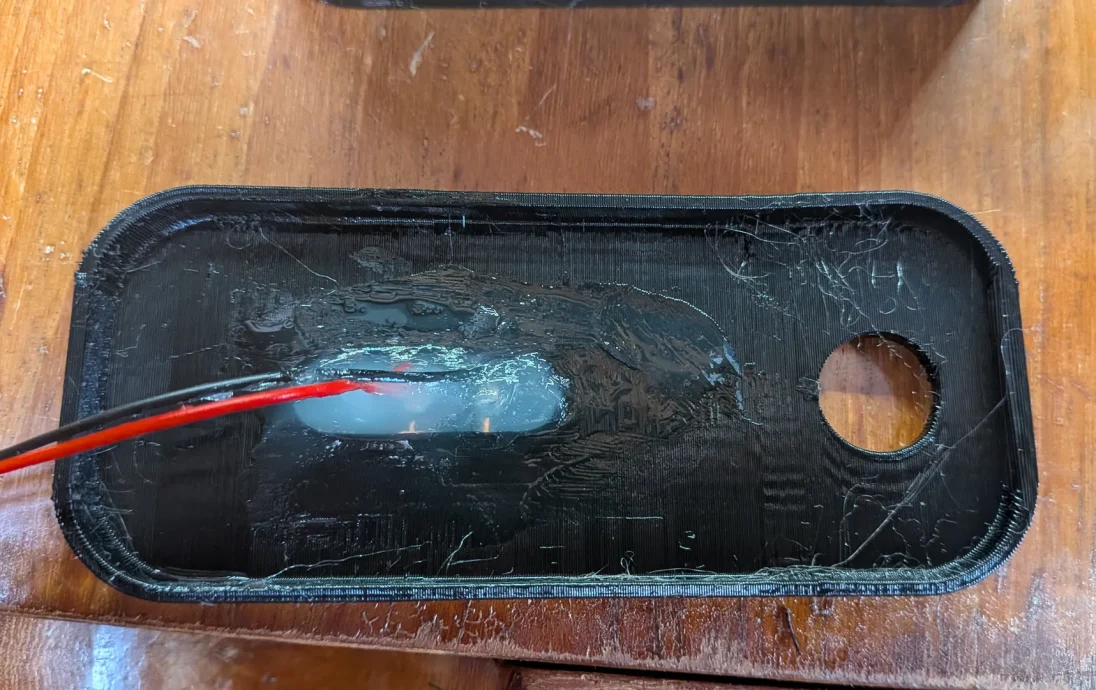

Солнечная энергия: Беспроводная солнечная панель RAK с разъемом JST1.5 (3,14x1,77 дюйма)
Антенный адаптер: UFL (IPEX/IPX) Mini PCI — удлинитель кабеля с перегородкой N-мама.

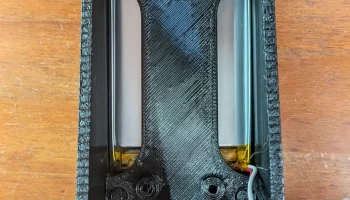

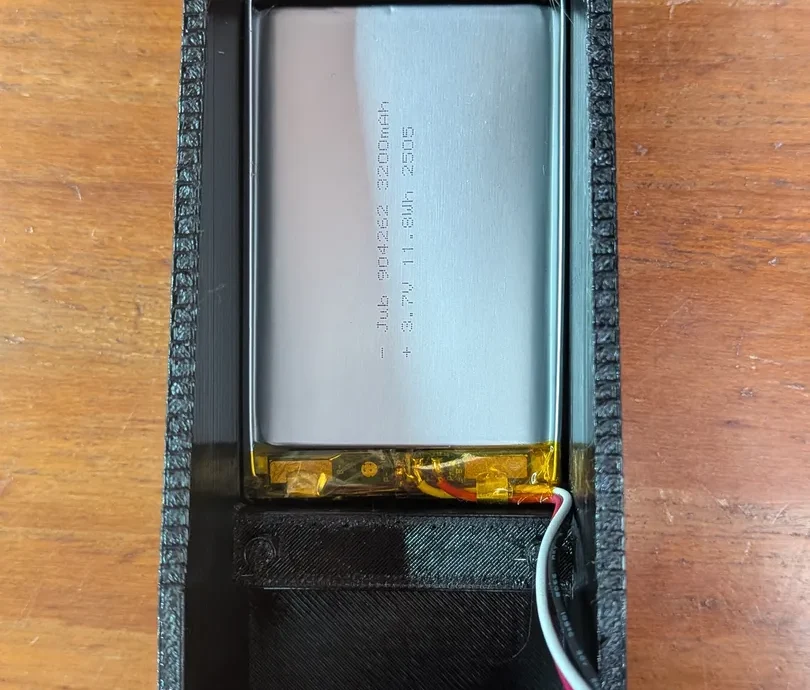

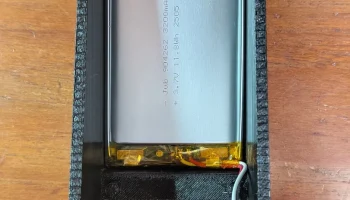

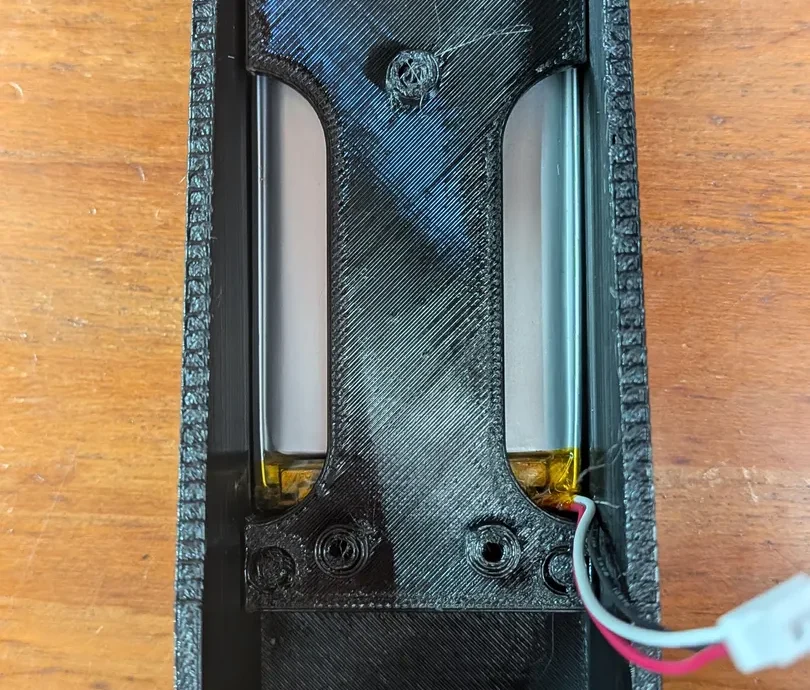

Батарея: Специальная 3-контактная литий-полимерная аккумуляторная батарея JST PH3,7V для RAK19026 или платы ONE 3-контактная

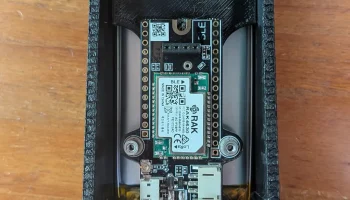

Узел: Wismesh Board ONE (B1) Плата разработки Meshtastic Node.
Программное обеспечение

Все права на программное обеспечение принадлежат SY Lille Ø. Более подробную информацию об этом можно найти на его странице Github.

Отказ от ответственности

Мои модели всегда тестируются на моей собственной лодке. В настоящее время мы путешествуем по Карибскому морю, и поэтому можно предположить, что мы загружаем деталь должным образом. Однако вы несете ответственность за использование этих деталей при выходе в море. Руководствуйтесь здравым смыслом и распечатывайте запасные части, если вы не можете печатать на борту. Особенно на длинных переходах.

Ремикс

Пожалуйста, сделайте ремикс, как вам нравится. Если вы не можете разработать свои собственные детали, я предлагаю услуги по модификации тем, кто в них нуждается. Однако ожидается вклад в мои усилия. Отправьте мне сообщение на Noforgeinland, и я уверен, что мы что-нибудь придумаем.
https://www.noforeignland.com/boat/sya
